Предохранители и реле Opel/Vauxhall Antara (2007-2018)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Antara (2007-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Опель Антара / Воксхолл Антара 2007-2018 гг.
Предохранители прикуривателя (розетки) в Opel Antara 2007-2009 - это предохранители № 1 (розетка для аксессуаров), № 23 (гнездо для аксессуаров) и № 36 (прикуриватель) в блоке предохранителей панели приборов. С 2011 г. – предохранители «ДЖЕК АПО (КОНСОЛЬ)» (розетка – центральная консоль), «ДОМКРАТ APO (ЗАДНИЙ ГРУЗОВОЙ)» (розетка – грузовой отсек) и «СИГАРА» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

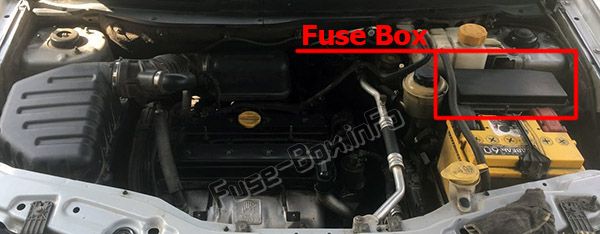

Моторного отсека
Блок предохранителей расположен рядом с бачком охлаждающей жидкости в моторном отсеке.
Чтобы открыть, отсоедините крышку и наклоните ее вверх.

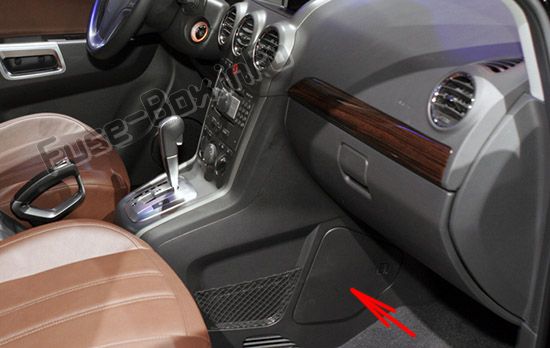

Приборная доска
Блок предохранителей расположен с левой стороны в пространстве для ног переднего пассажира или, в автомобилях с правосторонним управлением, с левой стороны в пространстве для ног сиденья водителя.
Отпустите защелку, чтобы открыть крышку
Схемы блока предохранителей
Схемы блока предохранителей
2009

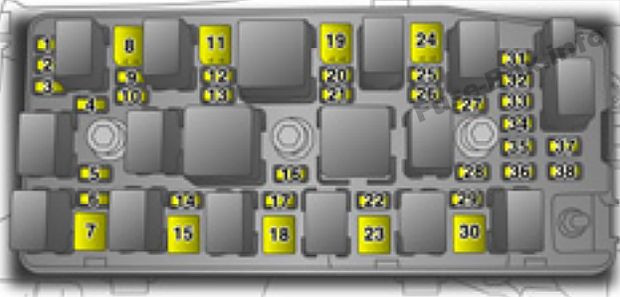

Моторного отсека
| № | Схема | Amp |
|---|---|---|
| 1 | Двигатель 1 | 15 A |
| 2 | Двигатель 2 | 15 A |
| 3 | Модуль управления двигателем | 20 A |
| 4 | Двигатель 3 | 15 A |
| 5 | Кондиционирование воздуха | 10 A |
| 6 | Main | 10 A |
| 7 | Стартер | 20 A |
| 8 | Охлаждающий вентилятор | 30 A |
| 9 | Топливный насос | 15 A |
| 10 | Полный привод (AWD) | 15 A |
| 11 | Вспомогательный вентилятор охлаждения | 30 A |
| 12 | Stop | 15 A |
| 13 | Обогрев сидений | 20 A |
| 14 | Модуль АБС | 20 A |
| 15 | Модуль АБС | 40 A |
| 16 | Horn | 15 A |
| 17 | Дворники | 25 A |
| 18 | Run | 40 A |
| 19 | Аксессуар/маркировка | 40 A |
| 20 | Солнечная крыша | 20 A |
| 21 | Противоугонная система | 15 A |
| 22 | Электрическое сиденье | 30 A |
| 23 | Батарея | 60 A |
| 24 | Обогреватель | 30 A |
| 25 | Ближний свет (левая сторона) | 15 A |
| 26 | Ближний свет (правая сторона) | 15 A |
| 27 | Стояночный фонарь (левая сторона) | 10 A |
| 28 | Передние противотуманные фары | 15 A |
| 29 | Дальний свет | 15 A |
| 30 | Задние дворники | 20 A |
| 31 | - | |
| 32 | Омыватель фар | 20 A |
| 33 | Модуль управления коробкой передач | 15 A |
| 34 | Фонарь прицепа/стояночный фонарь (левая сторона) | 10 A |
| 35 | Запасной | 25 A |
| 36 | Запасной | 20 A |
| 37 | Запасной | 15 A |
| 38 | Запасной | 10 A |

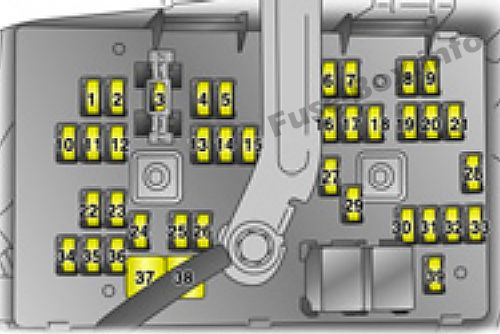

Приборная доска
| № | Схема | Amp |
|---|---|---|
| 1 | Розетка для аксессуаров | 20 A |
| 2 | Обогрев сидений | 20 A |
| 3 | Аудио | 15 A |
| 4 | Трейлер | 10 A |
| 5 | Стояночный фонарь (правая сторона) | 10 A |
| 6 | Кондиционирование воздуха | 10 A |
| 7 | Усилитель руля | 10 A |
| 8 | Модуль управления кузовом | 10 A |
| 9 | Противоугонная сигнализация | 10 A |
| 10 | Центральный дверной замок | 20 A |
| 11 | Сигнал поворота (правая сторона) | 15 A |
| 12 | Сигнал поворота (левая сторона) | 15 A |
| 13 | Stop | 15 A |
| 14 | Омыватель фар | 15 A |
| 15 | Задний кластер | 10 A |
| 16 | Кондиционирование воздуха | 15 A |
| 17 | Модуль управления кузовом | 20 A |
| 18 | Модуль управления кузовом | 15 A |
| 19 | Замок зажигания | 2 A |
| 20 | Задний противотуманный фонарь | 10 A |
| 21 | Воздушная подушка | 10 A |
| 22 | Замок входной двери | 15 A |
| 23 | Розетка для аксессуаров | 20 A |
| 24 | Модуль управления коробкой передач | 15 A |
| 25 | Двигатель | 15 A |
| 26 | Модуль управления кузовом | 10 A |
| 27 | - | |
| 28 | Омыватель ветрового стекла | 10 A |
| 29 | Обогрев наружных зеркал | 15 A |
| 30 | Приборный щиток | 10 A |
| 31 | Зажигание | 10 A |
| 32 | Воздушная подушка | 10 A |
| 33 | Пульт дистанционного управления на руль | 2 A |
| 34 | Складывающиеся зеркала | 10 A |
| 35 | - | |
| 36 | Зажигалка | 20 A |
| 37 | Электростеклоподъемник пассажира | 20 A |
| 38 | Электростеклоподъемник водителя | 20 A |
| 39 | Автоматическая коробка передач | 10 A |
2011, 2014, 2015

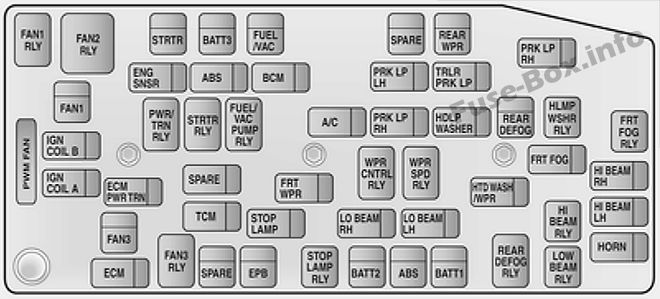

Моторного отсека
| Name | Схема |
|---|---|
| ABS | Антиблокировочная тормозная система |
| A/C | Климат-контроль, система кондиционирования |
| БАТТ1 | Блок предохранителей панели приборов |
| БАТТ2 | Блок предохранителей панели приборов |
| БАТТ3 | Блок предохранителей панели приборов |
| BCM | Модуль управления кузовом |
| ECM | Модуль управления двигателем |
| ЕСМ ПИТАНИЕ ТРН | Модуль управления двигателем, трансмиссия |
| АНГ СНСР | Датчики двигателя |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий вентилятор |
| FAN3 | Охлаждающий вентилятор |
| FRTFOG | Передние противотуманные фары |
| ФРТ ВПР | Передний стеклоочиститель |
| ТОПЛИВО/ВАХ | Топливный насос, вакуумный насос |
| ШАЙБА HDLP | Омыватель фар |
| ДАЛЬНИЙ ЛУЧ ЛЕВЫЙ | Дальний свет (левый) |
| ДАЛЬНИЙ ЛУЧ ПРАВ. | Дальний свет (правый) |
| HORN | Horn |
| ГТД ПРОМЫВКА/ МИР | Подогрев омывающей жидкости, подогрев наружных зеркал |
| КАТУШКА ЗАЖИГАНИЯ А | Катушка зажигания |
| КАТУШКА ЗАЖИГАНИЯ В | Катушка зажигания |
| LO BEAM LH | Ближний свет (левый) |
| LO BEAM RH | Ближний свет (правый) |
| ПРКЛП ЛГ | Габаритный свет (левый) |
| ПРКЛП РЗ | Габаритный свет (правый) |
| ШИМ-ВЕНТИЛЯТОР | Вентилятор с широтно-импульсной модуляцией |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| ЗАПАСНОЙ | - |
| СТОП-СИГНАЛ | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРЛР ПРЛ ЛП | Габаритные огни прицепа |

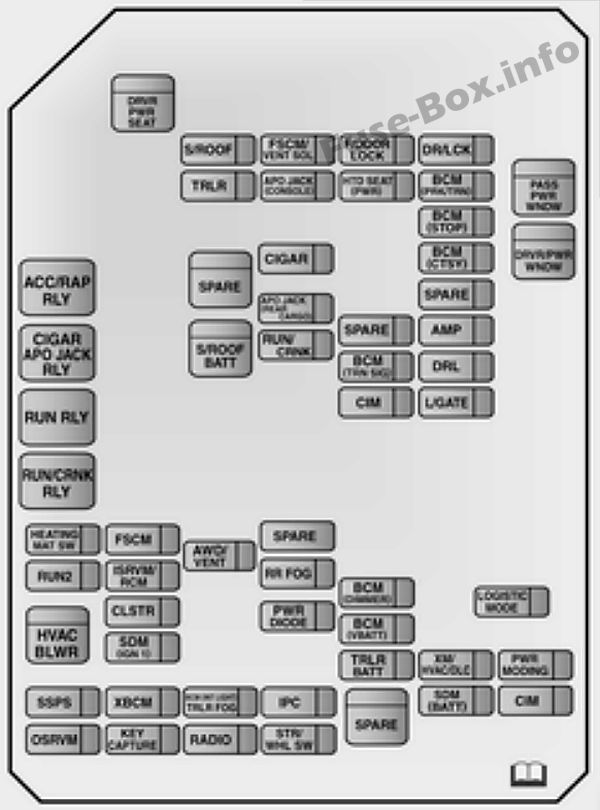

Приборная доска
| Name | Схема |
|---|---|
| AMP | Усилитель |
| ДЖЕК АПО (КОНСОЛЬ) | Розетка (центральная консоль) |
| ДОМКРАТ APO (ЗАДНИЙ ГРУЗОВОЙ) | Розетка (багажное отделение) |
| АВДА/ЛОР | Полный привод, вентиляция |
| BCM (CTSY) | Подсветка |
| BCM (ДИММЕР) | Подсветка приборов |
| BCM (INT LIGHT TRLR FOG) | Внутреннее освещение, противотуманные фары прицепа |
| КБМ (ПРК/ТРН) | Габаритные огни, поворотники |
| БКМ (СТОП) | Стоп-сигналы |
| BCM (TRN SIG) | Поворотники |
| BCM (Вбатт) | Напряжение батареи |
| СИГАРА | Зажигалка |
| CIM | Модуль интеграции коммуникаций |
| КЛСТР | Приборный щиток |
| DRL | Дневные ходовые огни |
| DR/LCK | Замок водительской двери |
| СИДЕНЬЕ DRVR PWR | Водительское сиденье с электроприводом |
| DRV/PWR WNDW | Электростеклоподъемник водителя |
| F/ДВЕРНОЙ ЗАМОК | Лючок топливного бака |
| ФРТ ВСР | Передняя шайба |
| FSCM | Топливная система |
| FSCMA/ENT СОЛ | Топливная система, соленоид вентиляции |
| НАГРЕВАТЕЛЬНЫЙ КОВРИК SW | Выключатель нагревательного мата |
| СИДЕНЬЕ HTD PWR | Обогрев сидений |
| ОВКВ BLWR | Климат-контроль, вентилятор кондиционера |
| IPC | Комбинация приборов |
| ИСРВМ/РКМ | Внутреннее зеркало, дистанционный модуль компаса |
| ЗАХВАТ КЛЮЧА | Захват ключей |
| Л/ВОРОТА | Задняя дверь |
| ЛОГИСТИЧЕСКИЙ РЕЖИМ | Логистический режим |
| ОСРВМ | Наружные зеркала |
| ПРОЙДИТЕ PWR WNDW | Электростеклоподъемник пассажира |
| ДИОД ПИТАНИЯ | Силовой диод |
| РЕЖИМ ПИТАНИЯ | Модификация мощности |
| РАДИО | Радио |
| РР противотуманные фары | Обогрев заднего стекла |
| ЗАПУСК 2 | Ключ питания от батареи на ходу |
| ПУСК/НАЧАЛО | Запустить рукоятку |
| СДМ (БАТТ) | Модуль диагностики безопасности (аккумулятор) |
| СДМ (IGN 1) | Модуль диагностики безопасности (зажигание) |
| ЗАПАСНОЙ | - |
| S/КРЫША | Люк на крыше |
| S/КРЫША БАТТ | Люк батареи |
| SSPS | Усилитель руля |
| STR/WHL SW | Руль |
| TRLR | Трейлер |
| ТРЛР БАТТ | Батарея прицепа |
| XBCM | Экспорт модуля управления кузовом |
| XM/ОВКВ/DLC | Спутниковое радио XM, климат-контроль, подключение для передачи данных |
2017

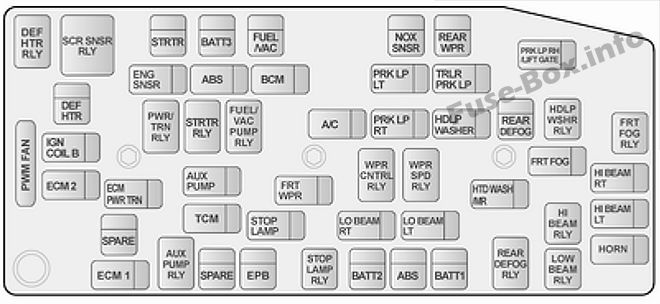

Моторного отсека
| Name | Схема |
|---|---|
| ABS | Антиблокировочная тормозная система |
| A/C | Климат-контроль, система кондиционирования |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС | Вспомогательный насос |
| БАТТ1 | Блок предохранителей панели приборов |
| БАТТ2 | Блок предохранителей панели приборов |
| БАТТ3 | Блок предохранителей панели приборов |
| BCM | Модуль управления кузовом |
| ДЭФ ХТР | Дизельный нагреватель выхлопной жидкости |
| ECM1 | Модуль управления двигателем |
| ECM2 | Модуль управления двигателем |
| ЕСМ ПИТАНИЕ ТРН | Модуль управления двигателем, силовая передача |
| ЭНГСНСР | Датчики двигателя |
| EPB | Электрический стояночный тормоз |
| ФРТ ПРОТИВОТУМАННЫЙ | Передние противотуманные фары |
| ФРТ ВПР | Передний стеклоочиститель |
| ТОПЛИВО/ВАХ | Топливный насос, вакуумный насос |
| ШАЙБА HDLP | Омыватель фар |
| ПРИВЕТ ЛУЧ LT | Дальний свет (левый) |
| ДАЛЬНИЙ ЛУЧ РТ | Дальний свет (правый) |
| HORN | Horn |
| ГТД ПРОМЫВКА/МИР | Подогрев омывающей жидкости, подогрев наружных зеркал |
| КАТУШКА ЗАЖИГАНИЯ В | Катушка зажигания |
| LO BEAM LT | Ближний свет (левый) |
| LO BEAM RT | Ближний свет (правый) |
| НОКС СНСР | Датчик NOx |
| ПРК ЛП ЛТ | Габаритный свет (левый) |
| ПРК ЛП РТ/ПОДЪЕМНЫЕ ВОРОТА | Габаритный свет (правый), задняя дверь |
| ШИМ-ВЕНТИЛЯТОР | Вентилятор с широтно-импульсной модуляцией |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| ЗАПАСНОЙ | - |
| СТОП-СИГНАЛ | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРЛР ПРЛ ЛП | Габаритные огни прицепа |

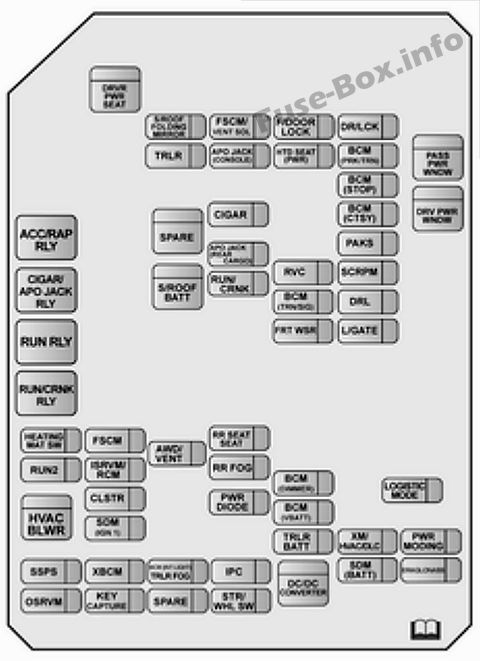

Приборная доска
| Name | Схема |
|---|---|
| ДЖЕК АПО (КОНСОЛЬ) | Розетка (центральная консоль) |
| ДОМКРАТ APO (ЗАДНИЙ ГРУЗОВОЙ) | Розетка (багажное отделение) |
| ЗАХВАТ АУДИО/КЛЮЧА | Аудио, захват ключей |
| АВДА/ЛОР | Полный привод, вентиляция |
| BCM (CTSY) | Вежливый свет |
| BCM (ДИММЕР) | Подсветка приборов |
| BCM (INT LIGHT TRLR FOG) | Внутреннее освещение, противотуманные фары прицепа |
| BCM (PRK/TRN) | Габаритные огни, поворотники |
| БКМ (СТОП) | Стоп-сигналы |
| BCM (TRN SIG) | Поворотники |
| BCM (Вбатт) | Напряжение батареи |
| КЛСТР | Приборный щиток |
| DC/DC ПРЕОБРАЗОВАТЕЛЬ | DC, преобразователь постоянного тока |
| DRL | Дневные ходовые огни |
| DR/LCK | Замок водительской двери |
| СИДЕНЬЕ DRVR PWR | Водительское сиденье с электроприводом |
| DRV/PWR WNDW | Электростеклоподъемник водителя |
| ЭРАГЛОНАСС | Экстренная помощь на дороге Глонасс |
| F/ДВЕРНОЙ ЗАМОК | Лючок топливного бака |
| ФРТ ВСР | Передняя шайба |
| FSCM | Топливная система |
| FSCMA/ENT СОЛ | Топливная система, соленоид вентиляции |
| НАГРЕВАТЕЛЬНЫЙ КОВРИК SW | Выключатель нагревательного мата |
| СИДЕНЬЕ HTD PWR | Обогрев сидений |
| ОВКВ BLWR | Климат-контроль, вентилятор кондиционера |
| IPC | Комбинация приборов |
| ИСРВМ/РКМ | Внутреннее зеркало, дистанционный модуль компаса |
| Л/ВОРОТА | Задняя дверь |
| ЛОГИСТИЧЕСКИЙ РЕЖИМ | Логистический режим |
| ОСРВМ | Наружные зеркала |
| PAKS | Пассивный активный запуск без ключа |
| ПРОЙДИТЕ PWR WNDW | Электростеклоподъемник пассажира |
| ДИОД ПИТАНИЯ | Силовой диод |
| РЕЖИМ ПИТАНИЯ | Модификация мощности |
| РР противотуманные фары | Обогрев заднего стекла |
| ЗАДН. СИДЕНЬЕ С ПОДОГРЕВОМ | Обогрев заднего сиденья |
| ЗАПУСК 2 | Ключ питания от батареи на ходу |
| ПУСК/НАЧАЛО | Запустить рукоятку |
| RVC | Камера заднего вида |
| РВС/ОВКВ/DLC | Наружные зеркала, климат-контроль, подключение к каналу передачи данных |
| SCRPM | Силовой модуль селективного каталитического восстановления |
| СДМ (БАТТ) | Модуль диагностики безопасности (аккумулятор) |
| СДМ (IGN 1) | Модуль диагностики безопасности (зажигание) |
| ЗАПАСНОЙ | - |
| S/КРЫША / СКЛАДЫВАЮЩЕЕСЯ ЗЕРКАЛО | Люк, складывающееся зеркало |
| S/КРЫША БАТТ | Люк батареи |
| SSPS | Усилитель руля |
| STR/WHL SW | Руль |
| TRLR | Трейлер |
| ТРЛР БАТТ | Батарея прицепа |
| XBCM | Экспорт модуля управления кузовом |
