Предохранители и реле Opel / Vauxhall Agila B (2008-2014)

Схемы относятся к указанным годам и вариантам Opel / Vauxhall Agila B (2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.

Расположение предохранителей Opel Agila B / Vauxhall Agila B 2008-2014

Предохранитель прикуривателя/розетки в Opel/Vauxhall Agila B Это предохранитель №5 в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Моторного отсека

Бензиновые двигатели:
Блок предохранителей расположен рядом с аккумуляторной батареей в моторном отсеке. Моторного отсека

Дизельные двигатели
Блок предохранителей расположен за задней частью аккумуляторной батареи.
Моторного отсека

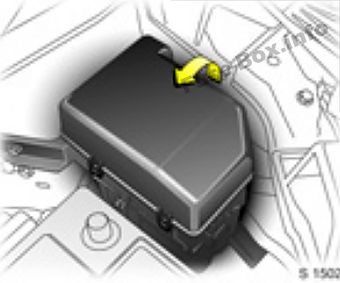

Чтобы открыть, отсоедините крышку и наклоните ее вверх.

Приборная доска

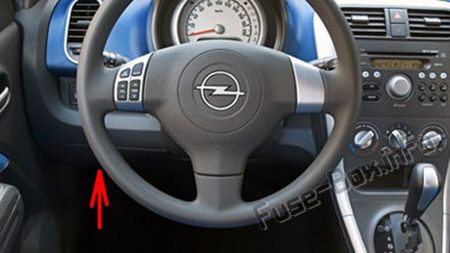

Расположен с левой стороны автомобиля, под приборной панелью. Приборная доска

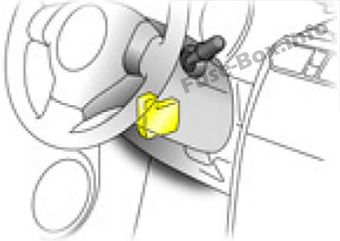

Чтобы открыть блок предохранителей, нажмите на крышку с обоих концов и снимите ее. Приборная доска

Схемы блока предохранителей

2009, 2010

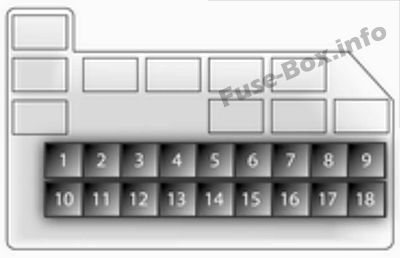

Моторный отсек (бензин)

Назначение предохранителей в моторном отсеке (бензин) (2009, 2010)

№	Схема
1	Вентилятор отопителя
2	Впрыск топлива
3	Компрессор кондиционера
4	Автоматическая коробка передач
5	Выключатель стоп-сигнала
6	АБС, ЕСП
7	Пусковой двигатель
8	-
9	Модуль управления усилителем руля
10	Замок зажигания
11	Вентилятор радиатора
12	-
13	АБС, ЕСП
14	-
15	Электрика двигателя
16	Передние противотуманные фары
17	Фара (левая)
18	Фара (правая)

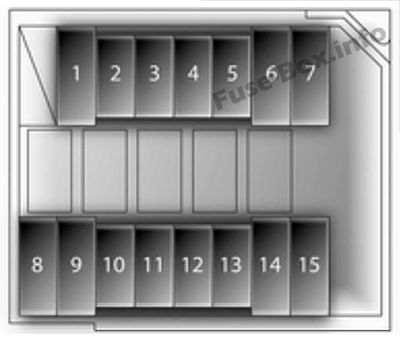

Моторный отсек (дизель)

Назначение предохранителей в моторном отсеке (дизель) (2009, 2010)

№	Схема
1	Пусковой двигатель
2	Компрессор кондиционера
3	Топливный насос
4	Впрыск топлива
5	Вентилятор отопителя
6	Вентилятор радиатора
7	Модуль управления усилителем руля
8	АБС, ЕСП
9	АБС, ЕСП
10	Выключатель стоп-сигнала
11	Фара (правая)
12	Фара (левая)
13	Передние противотуманные фары
14	Замок зажигания
15	Замок зажигания, электрические стеклоподъемники, дворники, стартер

Приборная доска

Назначение предохранителей в панели приборов (2009, 2010)

№	Схема
1	-
2	Катушки зажигания
3	Фонарь заднего хода
4	Приборный щиток
5	Розетка, прикуриватель, наружное зеркало с электроприводом
6	Информационно-развлекательная система
7	Электрические стеклоподъемники
8	Стеклоочистители/омыватели
9	Усилитель руля
10	Система подушек безопасности
11	АБС, ЕСП
12	Задний свет
13	-
14	Замок
15	Дизельный двигатель
16	Пусковой двигатель
17	-
18	Вентилятор отопителя
19	Задний противотуманный фонарь
20	Информационно-развлекательная система
21	Обогрев заднего стекла
22	Звуковой сигнал, предупреждение об опасности
23	Механическая коробка передач
24	Электрические стеклоподъемники

2011

Моторный отсек (бензин)

Назначение предохранителей в моторном отсеке (2011 г.)

№	Схема
1	Вентилятор отопителя
2	Впрыск топлива
3	Компрессор кондиционера
4	Автоматическая коробка передач
5	Выключатель стоп-сигнала
6	АБС, ЕСП
7	Пусковой двигатель
8	-
9	Модуль управления усилителем руля
10	Замок зажигания
11	Вентилятор радиатора
12	-
13	АБС, ЕСП
14	-
15	Электрика двигателя
16	Передние противотуманные фары
17	Фара (левая)
18	Фара (правая)

Приборная доска

Назначение предохранителей в панели приборов (2011 г.)

№	Схема
1	-
2	Катушки зажигания
3	Фонарь заднего хода
4	Приборный щиток
5	Розетка, прикуриватель, наружное зеркало с электроприводом
6	Информационно-развлекательная система
7	Электрические стеклоподъемники
8	Стеклоочистители/омыватели
9	Усилитель руля
10	Система подушек безопасности
11	АБС, ЕСП
12	Задний свет
13	Система стоп-старт
14	Замок
15	-
16	Пусковой двигатель
17	-
18	Вентилятор отопителя
19	Задний противотуманный фонарь
20	Информационно-развлекательная система
21	Обогрев заднего стекла
22	Звуковой сигнал, предупреждение об опасности
23	Система стоп-старт
24	Таймер стеклоподъемника
