Предохранители и реле Opel/Vauxhall Astra K (2016-2019…)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Astra K (2016-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Оглавление
Расположение предохранителей Opel Astra K / Vauxhall Astra K 2016-2019…
Предохранители прикуривателя (розетка) в Opel/Vauxhall Astra K являются предохранитель № 4 (2016–2018 гг.) или № 29 (2019 г.) (прикуриватель/розетка спереди) в блоке предохранителей панели приборов и предохранитель № 35 (розетка багажного отделения) в блоке предохранителей моторного отсека.
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

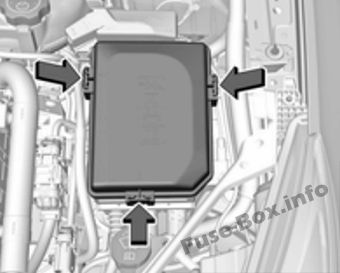

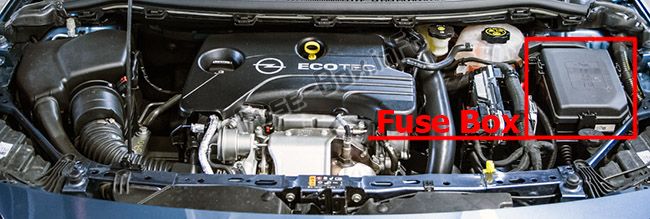

Расположение блока предохранителей
Блок предохранителей находится в передней левой части моторного отсека.

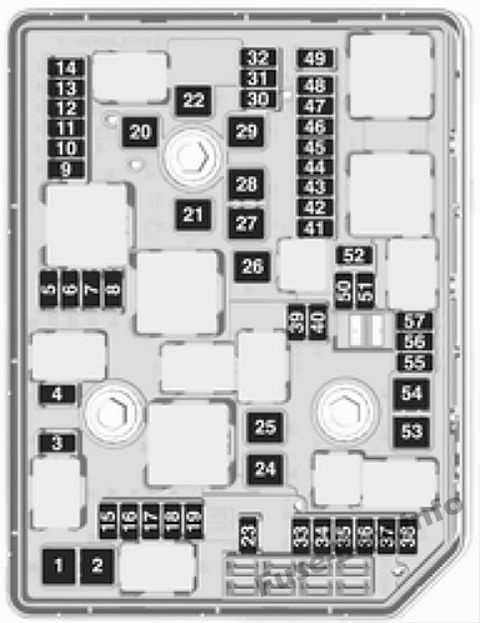

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Стартер |
| 2 | Стартер |
| 3 | Датчик выхлопа |
| 4 | Модуль управления двигателем |
| 5 | 2016-2018: Функции двигателя 2019: Функции двигателя/Aeroshutter |
| 6 | Модуль управления коробкой передач |
| 7 | - |
| 8 | Модуль управления двигателем |
| 9 | Система климат-контроля |
| 10 | Дизельная выхлопная система |
| 11 | Система блокировки крышки багажника, коробка передач |
| 12 | Массаж поясничного отдела сидения |
| 13 | Насос после кипячения |
| 14 | Дизельная выхлопная система |
| 15 | Датчик выхлопа |
| 16 | Впрыск топлива |
| 17 | Впрыск топлива |
| 18 | Дизельная выхлопная система |
| 19 | Дизельная выхлопная система |
| 20 | - |
| 21 | 2016-2018: преобразователь постоянного/переменного тока 2019: Не используется |
| 22 | ABS |
| 23 | Система омывателей ветрового и заднего стекол |
| 24 | 2016-2018: Не используется 2019: Омыватель фар |
| 25 | Подогрев дизельного топлива |
| 26 | Модуль управления коробкой передач |
| 27 | Модуль задней двери с электроприводом |
| 28 | - |
| 29 | Обогрев заднего стекла |
| 30 | Зеркальная разморозка |
| 31 | 2016-2018: Не используется 2019: Модуль предупреждения о краже |
| 32 | Трансформатор постоянного тока/светодиодный дисплей/электрический обогреватель/климат-контроль/контроллер свечей накаливания |
| 33 | Предупреждение о краже |
| 34 | Horn |
| 35 | Грузовое отделение с розеткой |
| 36 | Правый дальний свет (галоген)/правый ближний свет (светодиод) |
| 37 | Левый дальний свет (галоген) |
| 38 | Светодиодная фара/автоматическая регулировка угла наклона фар |
| 39 | Передняя противотуманная фара |
| 40 | 2016-2018: ОнСтар 2019: Модуль центрального шлюза |
| 41 | Вода в топливном датчике/водяном насосе |
| 42 | Ручная регулировка угла наклона фар |
| 43 | Топливный насос |
| 44 | Камера заднего вида/Внутреннее зеркало заднего вида/Модуль прицепа |
| 45 | Левая светодиодная фара/Автоматическая регулировка угла наклона фар левая |
| 46 | Приборный щиток |
| 47 | Блокировка рулевой колонки |
| 48 | Задний стеклоочиститель |
| 49 | 2016-2018: Не используется 2019: Наружное зеркало заднего вида |
| 50 | Правая светодиодная фара/Автоматическая регулировка угла наклона фар справа |
| 51 | Левый ближний свет (светодиод) |
| 52 | Модуль управления двигателем/модуль управления коробкой передач |
| 53 | 2016-2018: Не используется 2019: Дизельная выхлопная система |
| 54 | Дворники |
| 55 | 2016-2018: Дизельная выхлопная система 2019: Электрическое складывание задних сидений |
| 56 | - |
| 57 | - |

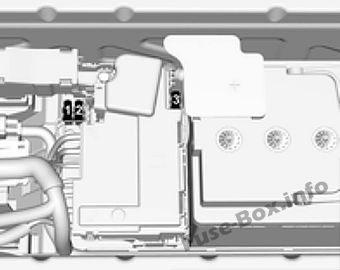

Дополнительные предохранители расположены рядом с аккумуляторной батареей автомобиля:
| № | Схема |
|---|---|
| 1 | Топливный насос |
| 2 | Модуль управления двигателем |
| 3 | Источник питания |
Блок предохранителей панели приборов
Блок предохранителей панели приборов

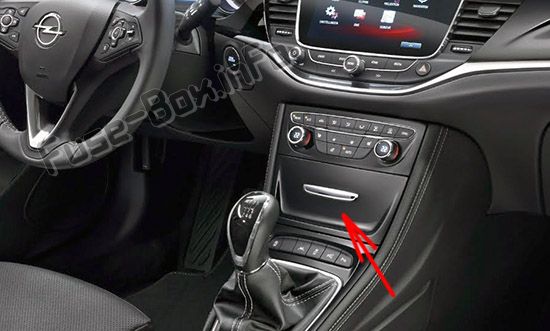

Расположение блока предохранителей
Блок предохранителей находится за крышкой на центральной консоли.

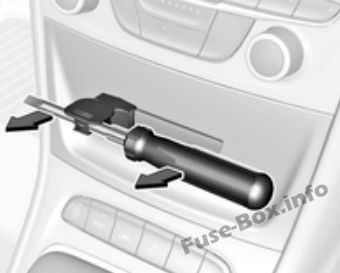

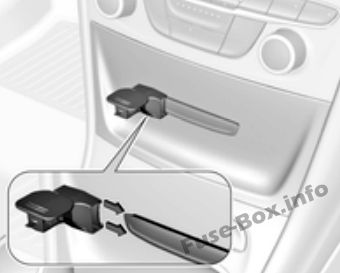

Если на крышке предохранителя есть разъем питания, его необходимо снять с помощью адаптера и отвертки (адаптер хранится в перчаточном ящике).

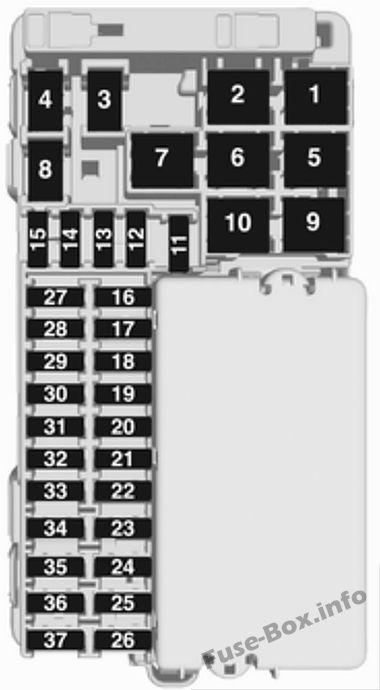

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | 2016-2018: Не используется 2019: Обогрев заднего сиденья (только для автомобилей без звукового сигнала) |
| 2 | Система климат-контроля, вентилятор |
| 3 | Сиденье с электроприводом со стороны водителя |
| 4 | 2016-2018: Прикуриватель/розетка спереди 2019: Пассажирское сиденье с электроприводом |
| 5 | - |
| 6 | Стеклоподъемник передний |
| 7 | ABS |
| 8 | Рулевое колесо с подогревом |
| 9 | Модуль управления кузовом |
| 10 | Задний стеклоподъемник |
| 11 | Люк на крыше |
| 12 | Модуль управления кузовом |
| 13 | Обогрев сидений (только на автомобилях без звукового сигнала) |
| 14 | Наружное зеркало |
| 15 | Модуль управления кузовом |
| 16 | Модуль управления кузовом |
| 17 | Модуль управления кузовом |
| 18 | Модуль управления кузовом |
| 19 | Разъем канала передачи данных |
| 20 | Система подушек безопасности |
| 21 | Система климат-контроля |
| 22 | Центральный замок, задняя дверь |
| 23 | Электронная ключевая система |
| 24 | Функция памяти сиденья с электроприводом |
| 25 | Рулевое колесо с системой подушек безопасности |
| 26 | Замок зажигания/замок рулевой колонки |
| 27 | Модуль управления кузовом |
| 28 | USB-разъем |
| 29 | 2016-2018: Не используется 2019: Прикуриватель/розетка спереди |
| 30 | Селектор |
| 31 | Стеклоочиститель заднего стекла |
| 32 | Модуль управления коробкой передач |
| 33 | Противоугонная система/Мощный оповещатель |
| 34 | Помощь при парковке/Предупреждение о боковых слепых зонах/Информационно-развлекательная система/Разъем USB |
| 35 | OnStar |
| 36 | Информационный дисплей/комбинация приборов/проигрыватель компакт-дисков |
| 37 | Информационно-развлекательная система, радио |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей

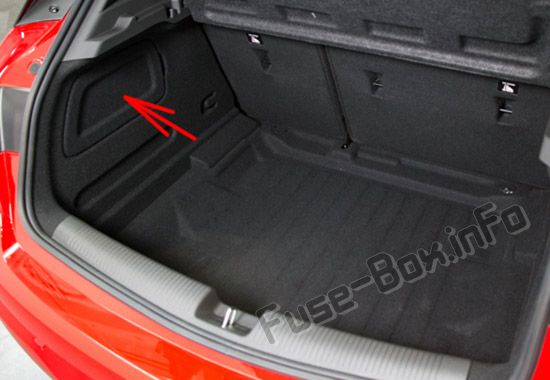

Блок предохранителей расположен с левой стороны багажного отделения за крышкой.

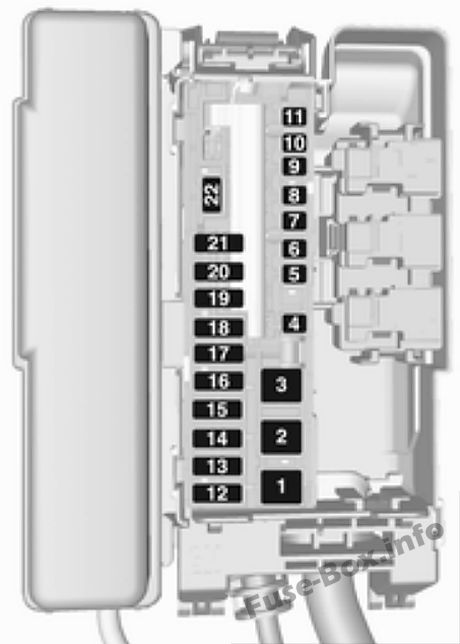

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | - |
| 2 | 2016-2018: инвертор постоянного/переменного тока 2019: Не используется |
| 3 | Модуль прицепа |
| 4 | 2016-2018: Пассажирское сиденье с электроприводом 2019: Не используется |
| 5 | - |
| 6 | 2016-2018: Модуль предупреждения о дистанции 2019: Не используется |
| 7 | - |
| 8 | - |
| 9 | 2016-2018: Обогрев задних сидений (на автомобилях без звукового сигнала) 2019: Не используется |
| 10 | обслуживание |
| 11 | - |
| 12 | Обогрев переднего сиденья (на автомобилях с звуковым сигналом) |
| 13 | Обогрев заднего сиденья (на автомобилях с звуковым сигналом) |
| 14 | Зажигание |
| 15 | Вентиляция сиденья |
| 16 | Выход прицепа |
| 17 | Выход прицепа |
| 18 | - |
| 19 | - |
| 20 | - |
| 21 | 2016-2018: Электрическое складывание задних сидений 2019: Не используется |
| 22 | 2016-2018: Электропривод задней двери 2019: Не используется |
