Предохранители и реле Opel/Vauxhall Cascada (2013-2019)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Cascada (2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Cascada /Vauxhall Cascada 2013-2019
Предохранители прикуривателя (розетка) в Opel/Vauxhall Cascada Это предохранители № 6 (розетка, прикуриватель), № 7 (розетка) и № 26 (дополнительная розетка багажника) в блоке предохранителей на приборной панели.
Оглавление
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

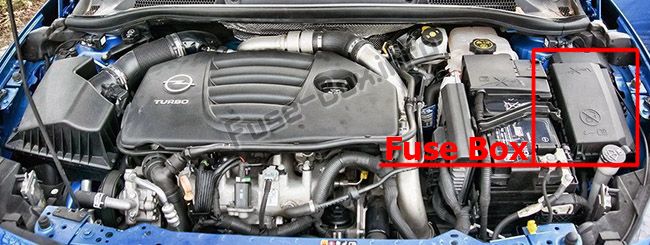

Блок предохранителей расположен в передней левой части моторного отсека.
Отсоедините крышку и откиньте ее вверх до упора. Снимите крышку вертикально вверх.

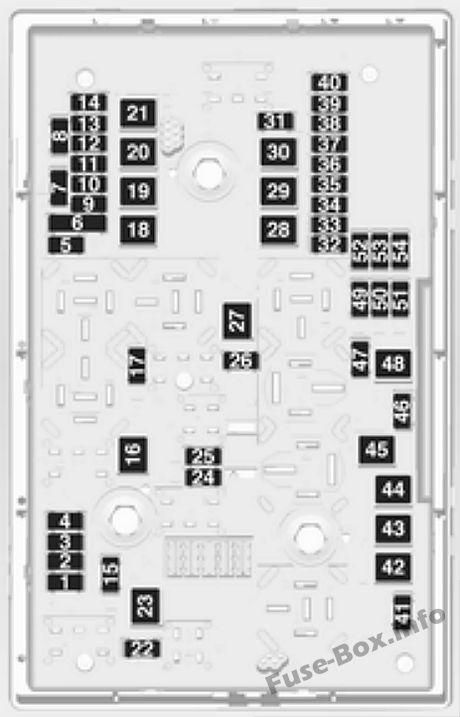

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | лямбда-зонд |
| 3 | Впрыск топлива, система зажигания |
| 4 | Впрыск топлива, система зажигания |
| 5 | - |
| 6 | Обогрев зеркал |
| 7 | Управление вентилятором |
| 8 | Лямбда-зонд, охлаждение двигателя |
| 9 | Датчик заднего стекла |
| 10 | Датчик аккумулятора автомобиля |
| 11 | Освобождение багажника |
| 12 | Адаптивное переднее освещение, автоматическое управление освещением |
| 13 | Клапаны АБС |
| 14 | - |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления коробкой передач |
| 18 | Обогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | Задний электрический центр |
| 22 | Левый дальний свет (галоген) |
| 23 | Система омывателя фар |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Передние противотуманные фары |
| 27 | Подогрев дизельного топлива |
| 28 | Система старт-стоп |
| 29 | Электрический стояночный тормоз |
| 30 | насос АБС |
| 31 | - |
| 32 | Воздушная подушка |
| 33 | Адаптивное переднее освещение, автоматическое управление освещением |
| 34 | Рециркуляция выхлопных газов |
| 35 | Электрические стеклоподъемники, датчик дождя, наружное зеркало |
| 36 | Климат-контроль |
| 37 | - |
| 38 | Вакуумный насос |
| 39 | Модуль управления топливной системой |
| 40 | Система омывателя ветрового стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | Дворники |
| 44 | - |
| 45 | Вентилятор радиатора |
| 46 | - |
| 47 | Horn |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка уровня фар, адаптивное переднее освещение |
| 51 | - |
| 52 | Дополнительный отопитель, дизельный двигатель |
| 53 | Модуль управления коробкой передач, Модуль управления двигателем |
| 54 | Вакуумный насос, комбинация приборов, вентиляция отопления, система кондиционирования |
Блок предохранителей панели приборов
Расположение блока предохранителей

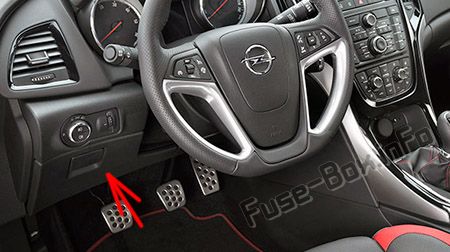

В автомобилях с левым рулем, он находится за вещевым ящиком в приборной панели.

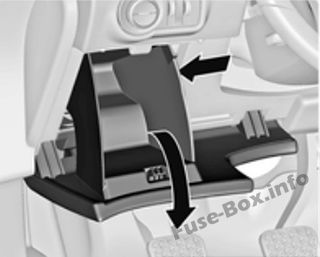

Откройте отсек и сдвиньте его влево, чтобы разблокировать. Сложите отделение вниз и снимите его.

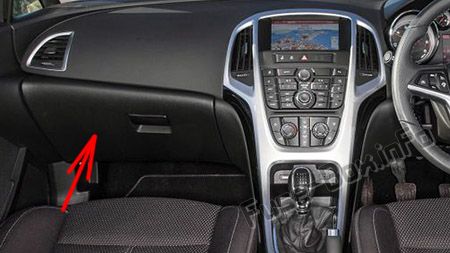

В праворульных автомобилях, блок предохранителей находится за крышкой в перчаточном ящике.
Откройте перчаточный ящик, затем откройте крышку и опустите ее.

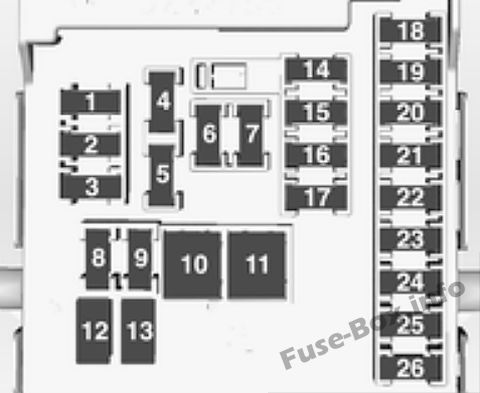

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Дисплеи |
| 2 | Блок управления кузовом, наружное освещение |
| 3 | Блок управления кузовом, наружное освещение |
| 4 | Информационно-развлекательная система |
| 5 | Информационно-развлекательная система, приборная панель |
| 6 | Розетка, прикуриватель |
| 7 | Розетка |
| 8 | Блок управления кузовным оборудованием, левый ближний свет |
| 9 | Блок управления кузовным оборудованием, правый ближний свет |
| 10 | Блок управления кузовом, дверные замки |
| 11 | Внутренний вентилятор |
| 12 | Водительское сиденье с электроприводом |
| 13 | Пассажирское сиденье с электроприводом |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | Реле крышки багажника |
| 17 | Система кондиционирования воздуха |
| 18 | Сервисная диагностика |
| 19 | Блок управления кузовом, стоп-сигналы, задние фонари, внутреннее освещение |
| 20 | - |
| 21 | Приборная доска |
| 22 | Система зажигания |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | - |
| 26 | Аксессуар для розетки багажника |
Блок предохранителей в багажном отделении
Расположение блока предохранителей

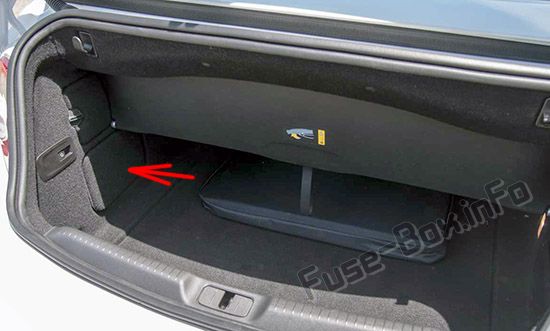

Блок предохранителей находится с левой стороны грузового отделения за крышкой.
Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Модуль управления складным верхом, силовая шина справа |
| 2 | - |
| 3 | Помощь при парковке |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | Сиденье с электроприводом |
| 8 | Модуль управления складным верхом |
| 9 | Система селективного каталитического восстановления |
| 10 | Система селективного каталитического восстановления |
| 11 | Модуль прицепа, датчик давления в шинах и камера заднего вида |
| 12 | Модуль управления складным верхом, задние фонари |
| 13 | - |
| 14 | Электроскладывание заднего сиденья |
| 15 | - |
| 16 | Вентиляция сидений, камера заднего вида, модуль управления складным верхом |
| 17 | - |
| 18 | - |
| 19 | Обогрев руля |
| 20 | - |
| 21 | Обогрев сидений |
| 22 | - |
| 23 | Модуль управления складным верхом, силовая шина слева |
| 24 | Система селективного каталитического восстановления |
| 25 | - |
| 26 | Плавкий предохранитель для нелогистического режима |
| 27 | Пассивный вход |
| 28 | - |
| 29 | Гидроагрегат |
| 30 | - |
| 31 | - |
| 32 | Гибкая поездка |
