Предохранители и реле Opel/Vauxhall Combo C (2001-2011)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Combo C (2001-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Combo C / Vauxhall Combo C 2001-2011
Использована информация из руководств по эксплуатации 2010-2011 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя (розетки) в Opel Combo C Предохранитель №25 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей

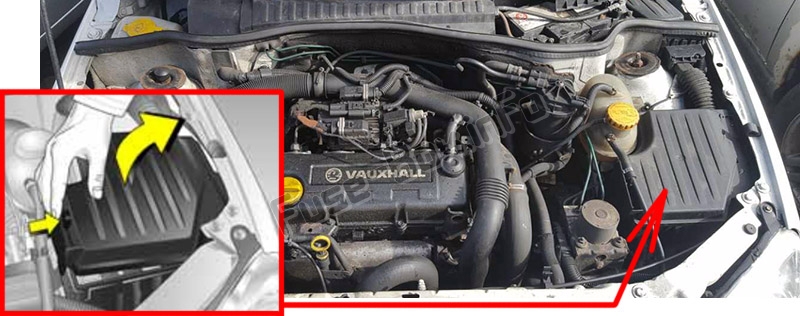

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке рядом с расширительным бачком охлаждающей жидкости.
Схема блока предохранителей
Схема блока предохранителей

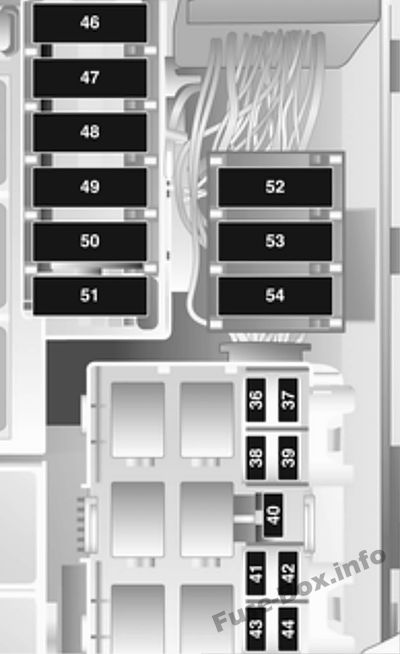

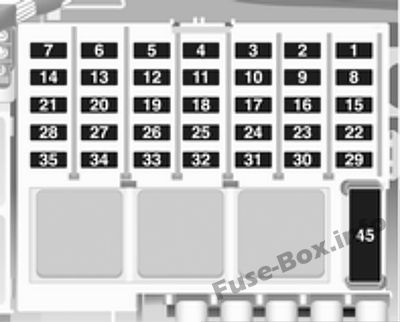

автомобили с двигателем Z13DTJ

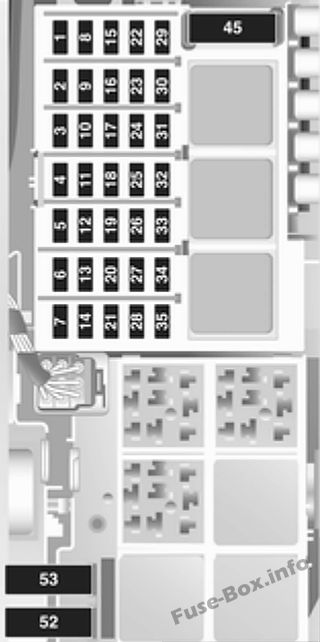

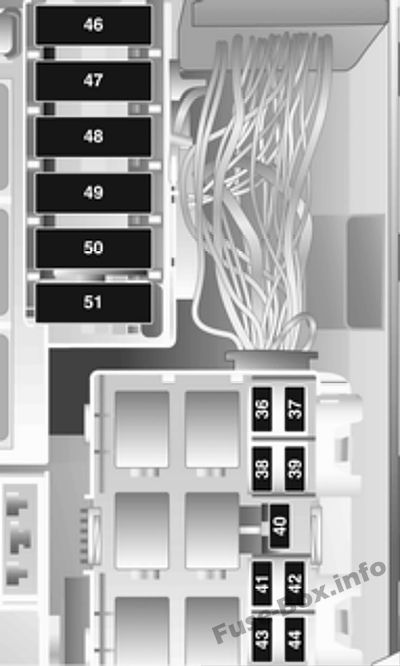

другие двигатели
| № | Схема |
|---|---|
| 1 | Центральный блок управления |
| 2 | Блок управления двигателем |
| 3 | Приборы, информационный дисплей, выключатель света, звуковой сигнал, аварийная сигнализация, иммобилайзер |
| 4 | Прицепное оборудование, подсветка номерного знака |
| 5 | Электростеклоподъемник (слева) |
| 6 | - |
| 7 | - |
| 8 | Стартер |
| 9 | Система впрыска топлива, топливный насос, стационарный отопитель |
| 10 | Horn |
| 11 | Центральный блок управления |
| 12 | Информационный дисплей, информационно-развлекательная система |
| 13 | Противоугонная система |
| 14 | Наружные зеркала |
| 15 | Система омывателя ветрового стекла |
| 16 | Вежливый свет |
| 17 | Центральный блок управления |
| 18 | - |
| 19 | Электростеклоподъемник (справа) |
| 20 | Центральный блок управления, иммобилайзер |
| 21 | - |
| 22 | - |
| 23 | Стеклоочистители |
| 24 | Информационно-развлекательная система, информационный дисплей, выключатель света, плафон, приборы, EPS |
| 25 | Фонари заднего хода, прикуриватель, розетка |
| 26 | Обогрев сиденья (справа) |
| 27 | Обогрев сиденья (слева) |
| 28 | ABS |
| 29 | Стеклоочиститель заднего стекла |
| 30 | Блок управления двигателем |
| 31 | Система кондиционирования воздуха |
| 32 | АБС, автоматическая механическая коробка передач, подушка безопасности |
| 33 | Контроль двигателя |
| 34 | Подогрев дизельного фильтра |
| 35 | Электростеклоподъемники, Информационно-развлекательная система |
| 36 | Ближний свет (слева) |
| 37 | Ближний свет (правый) |
| 38 | Левый задний фонарь, левый габаритный фонарь |
| 39 | Правый задний фонарь, правый габаритный фонарь |
| 40 | Стоп-сигнал |
| 41 | Противотуманные фары |
| 42 | Задний противотуманный фонарь |
| 43 | Дальний свет (слева) |
| 44 | Дальний свет (справа) |
| 45 | Вентилятор |
| 46 | Блок управления двигателем |
| 47 | Обогрев заднего стекла |
| 48 | Стартер |
| 49 | EPS |
| 50 | ABS |
| 51 | Бензиновый двигатель: автоматическая механическая коробка передач Дизельный двигатель: блок управления двигателем |
| 52 | Вентилятор радиатора |
| 53 | Вентилятор охлаждения, система кондиционирования |
| 54 | Автоматизированная механическая коробка передач |
