Предохранители и реле Opel/Vauxhall Combo D (2012-2018)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Combo D (2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Combo D / Vauxhall Combo D 2012-2018
Предохранители прикуривателя (розетка):F94, F95, F96 в блоке предохранителей панели приборов и предохранитель F86 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

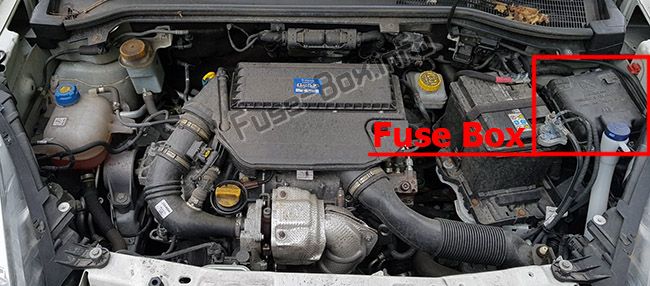

Моторного отсека
Блок предохранителей находится справа в моторном отсеке, рядом с аккумулятором.

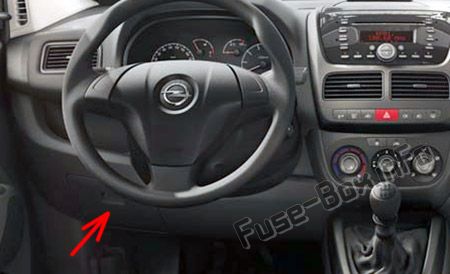

Приборная доска
Блок предохранителей находится за крышкой в нижней части панели приборов со стороны водителя.
Схемы блока предохранителей
Схемы блока предохранителей
2013, 2014, 2015

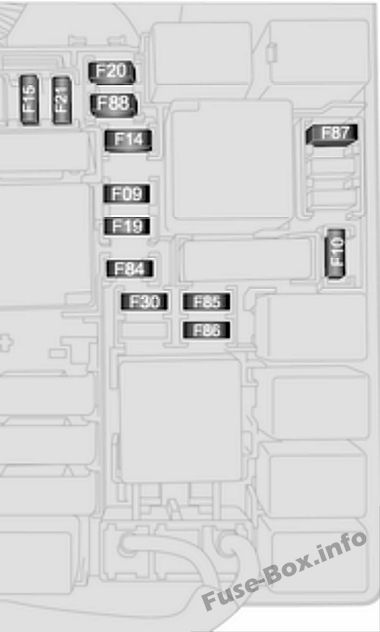

Моторного отсека
| № | Схема |
|---|---|
| F09 | Выключатель задней двери |
| F10 | Horn |
| F14 | Дальний свет |
| F15 | дополнительный нагреватель PTCI |
| F19 | Система кондиционирования воздуха |
| F20 | Обогрев заднего стекла |
| F21 | Топливный насос |
| F30 | Противотуманные огни |
| F84 | система СПГ |
| F85 | Розетки |
| F86 | Прикуриватель/Подогрев сидений |
| F87 | Система стоп-старт |
| F88 | Обогрев зеркал |

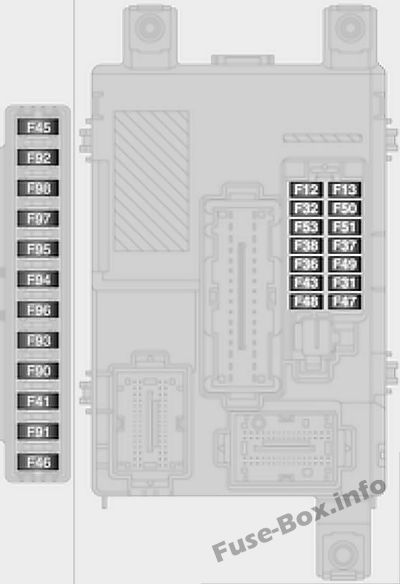

Приборная доска
| № | Схема |
|---|---|
| F12 | Правый ближний свет |
| F13 | Левый ближний свет/регулировка угла наклона фар |
| F31 | Реле блока предохранителей/реле блока управления кузовным оборудованием |
| F32 | Подсветка |
| F36 | Диагностический разъем, система климат-контроля, информационно-развлекательная система |
| F37 | Панель приборов/Тормозная система |
| F38 | Центральный замок |
| F41 | - |
| F43 | Система омывателя ветрового стекла |
| F45 | - |
| F46 | - |
| F47 | Электрические стеклоподъемники |
| F48 | Электрические стеклоподъемники |
| F49 | Наружные зеркала, Информационно-развлекательная система, Система помощи при парковке |
| F50 | - |
| F51 | Информационно-развлекательная система, тормозная система, сцепление |
| F53 | Приборная доска |
| F90 | - |
| F91 | - |
| F92 | - |
| F93 | - |
| F94 | Грузовое отделение с розеткой |
| F95 | Прикуриватель/розетка |
| F96 | Прикуриватель/розетка |
| F97 | Подогрев переднего сиденья |
| F98 | Подогрев переднего сиденья |
2016, 2017, 2018
Моторного отсека
| № | Схема |
|---|---|
| F09 | Выключатель задней двери |
| F10 | Horn |
| F14 | Дальний свет |
| F15 | дополнительный нагреватель PTCI |
| F19 | Система кондиционирования воздуха |
| F20 | Обогрев заднего стекла |
| F21 | Топливный насос |
| F30 | Противотуманные огни |
| F84 | система СПГ |
| F85 | Розетки |
| F86 | Прикуриватель/Подогрев сидений |
| F87 | Система стоп-старт |
| F88 | Обогрев зеркал |
Приборная доска
| № | Схема |
|---|---|
| F12 | Правый ближний свет |
| F13 | Левый ближний свет/регулировка угла наклона фар |
| F31 | Реле блока предохранителей/реле блока управления кузовным оборудованием |
| F32 | Подсветка |
| F36 | Диагностический разъем/Система климат-контроля/Информационно-развлекательная система/Система контроля давления в шинах/Сирена сигнализации |
| F37 | Панель приборов/Тормозная система |
| F38 | Центральный замок |
| F41 | - |
| F43 | Система омывателя ветрового стекла |
| F45 | - |
| F46 | - |
| F47 | Электрические стеклоподъемники |
| F48 | Электрические стеклоподъемники |
| F49 | Наружные зеркала заднего вида/Информационно-развлекательная система/Система помощи при парковке/Система контроля давления в шинах/Подсветка приборов/Датчик дождя |
| F50 | - |
| F51 | Информационно-развлекательная система/Тормозная система/Сцепление/Обогреватель салона |
| F53 | Приборная доска |
| F90 | - |
| F91 | - |
| F92 | - |
| F93 | - |
| F94 | Грузовое отделение с розеткой |
| F95 | Прикуриватель/розетка |
| F96 | Прикуриватель/розетка |
| F97 | Подогрев переднего сиденья |
| F98 | Подогрев переднего сиденья |
