Предохранители и реле Opel / Vauxhall Corsa E (2015-2019)
Схемы относятся к указанным годам и вариантам Opel / Vauxhall Corsa E (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Corsa E / Vauxhall Corsa E 2015-2019

Предохранители прикуривателя (розетка) в Opel/Vauxhall Corsa E Это предохранители № 25 (дополнительный разъем) и № 38 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Моторного отсека

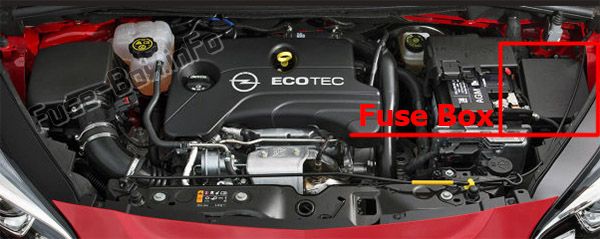

Блок предохранителей находится в передней левой части моторного отсека.

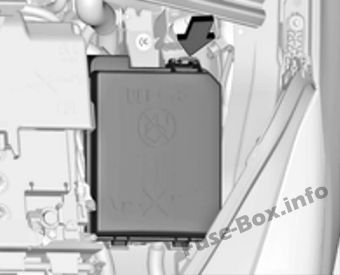

Отсоедините крышку и откиньте ее вверх до упора. Снимите крышку вертикально вверх.
Приборная доска

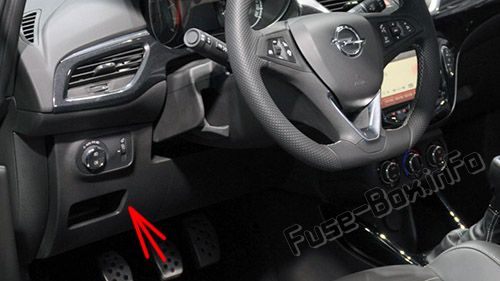

Автомобили с левым рулем:Блок предохранителей находится за выключателем освещения на приборной панели.

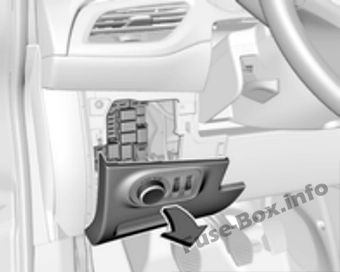

Возьмитесь за ручку, затем потяните и опустите выключатель света.

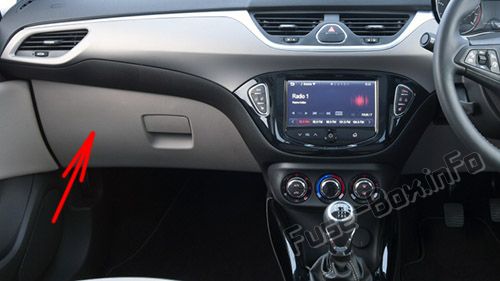

Автомобили с правым рулем:он находится за крышкой в перчаточном ящике
Откройте перчаточный ящик, затем откройте крышку и опустите ее.

Схемы блока предохранителей
2015

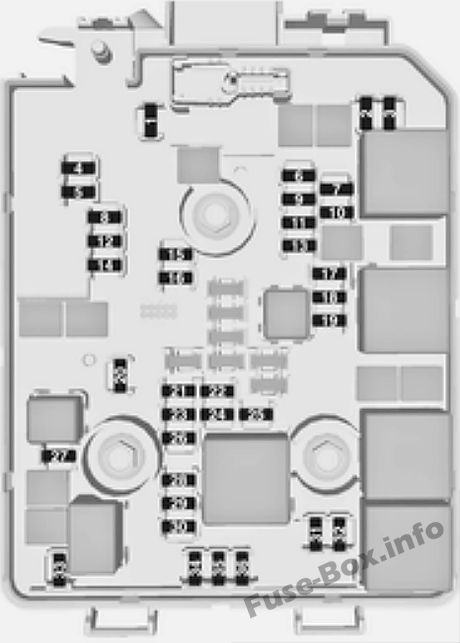

Моторного отсека

| № | Схема |
|---|---|
| 1 | Интерфейсный модуль прицепа |
| 2 | Переключатель наружного зеркала заднего вида |
| 3 | Датчик батареи |
| 4 | Модуль управления шасси |
| 5 | ABS |
| 6 | Левый дневной ходовой огонь |
| 7 | - |
| 8 | Модуль управления коробкой передач |
| 9 | Модуль управления кузовом |
| 10 | Регулировка уровня фар/TPMS/ интерфейсный модуль прицепа |
| 11 | Задний стеклоочиститель |
| 12 | Защита от запотевания окон |
| 13 | Дневной ходовой огонь правый |
| 14 | Защита от запотевания зеркал |
| 15 | - |
| 16 | Модуль управления шасси/Насосный комплект |
| 17 | Внутреннее зеркало |
| 18 | Модуль управления двигателем |
| 19 | Топливный насос |
| 20 | - |
| 21 | Инжекторная катушка |
| 22 | - |
| 23 | Система впрыска |
| 24 | Система омывателя |
| 25 | Система освещения |
| 26 | Модуль управления двигателем |
| 27 | Запорный клапан отопителя |
| 28 | Модуль управления двигателем |
| 29 | Модуль управления двигателем |
| 30 | Модуль управления двигателем |
| 31 | Левая фара |
| 32 | Правая фара |
| 33 | Модуль управления двигателем |
| 34 | Horn |
| 35 | Схватить |
| 36 | Передние противотуманные фары |

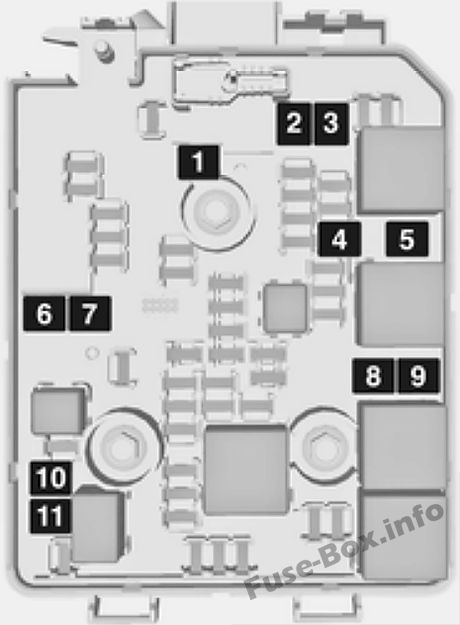

| № | Схема |
|---|---|
| 1 | насос АБС |
| 2 | Передний стеклоочиститель |
| 3 | воздуходувка |
| 4 | Приборная доска |
| 5 | - |
| 6 | Подогреватель дизельного топлива |
| 7 | Передача инфекции |
| 8 | Низкий уровень вентилятора охлаждения |
| 9 | Вентилятор охлаждения высокий |
| 10 | Охлаждающий вентилятор |
| 11 | Стартер |

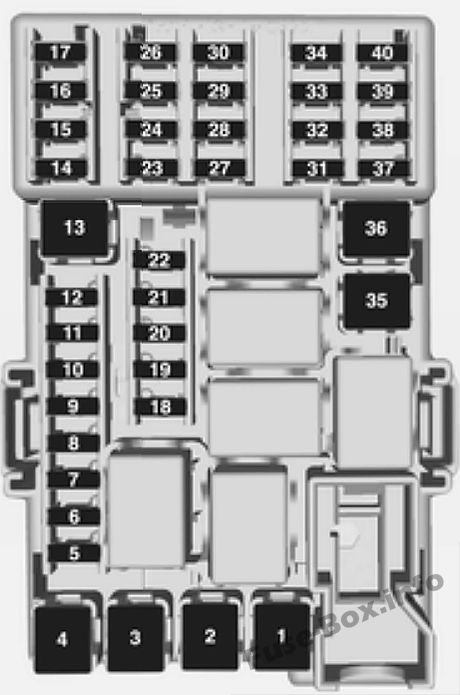

Приборная доска

| № | Схема |
|---|---|
| 1 | - |
| 2 | - |
| 3 | Электрические стеклоподъемники |
| 4 | Преобразователь напряжения |
| 5 | Модуль управления кузовом 1 |
| 6 | Блок управления кузовом 2 |
| 7 | Модуль управления кузовом 3 |
| 8 | Блок управления кузовом 4 |
| 9 | Модуль управления кузовом 5 |
| 10 | Блок управления кузовом 6 |
| 11 | Модуль управления кузовом 7 |
| 12 | Блок управления кузовом 8 |
| 13 | - |
| 14 | Задняя дверь |
| 15 | Система подушек безопасности |
| 16 | Соединение канала передачи данных |
| 17 | Зажигание |
| 18 | Система кондиционирования воздуха |
| 19 | Люк на крыше |
| 20 | Помощь при парковке/Датчик дождя/Фронтальная камера |
| 21 | Тормозной переключатель |
| 22 | Аудио система |
| 23 | Отображать |
| 24 | - |
| 25 | Дополнительный домкрат |
| 26 | Приборная доска |
| 27 | Обогрев сиденья, водитель |
| 28 | - |
| 29 | - |
| 30 | Приборная панель/Подогрев сидений/ FlexDock |
| 31 | Horn |
| 32 | Обогрев сиденья пассажира |
| 33 | - |
| 34 | Рулевое колесо с подогревом |
| 35 | Комплект для ремонта шин |
| 36 | - |
| 37 | Задний стеклоочиститель |
| 38 | Зажигалка |
| 39 | Электрические стеклоподъемники/люк на крыше/автоматическая коробка передач дисплей |
| 40 | - |
2016, 2017
Моторного отсека

| № | Схема |
|---|---|
| 1 | Интерфейсный модуль прицепа, система заднего багажника |
| 2 | - |
| 3 | Датчик батареи |
| 4 | Топливный насос модуля управления шасси |
| 5 | ABS |
| 6 | Ближний свет и дневные ходовые огни слева, ксеноновые заслонки дальнего света слева и справа |
| 7 | - |
| 8 | Модуль управления коробкой передач MTA, модуль управления LPG |
| 9 | Обнаружение напряжения блока управления кузовом |
| 10 | Регулировка уровня фар |
| 11 | Задний стеклоочиститель |
| 12 | Обдув заднего стекла |
| 13 | Ближний свет и дневные ходовые огни справа |
| 14 | Наружное зеркало с подогревом |
| 15 | - |
| 16 | Комплект усилителя тормозов |
| 17 | Зажигание, питание кривошипа |
| 18 | Модуль управления двигателем |
| 19 | Топливный насос |
| 20 | - |
| 21 | Соленоиды двигателя, датчики двигателя |
| 22 | - |
| 23 | Система впрыска |
| 24 | Система омывателя |
| 25 | - |
| 26 | Датчики двигателя |
| 27 | Запорный клапан отопителя |
| 28 | Модуль управления двигателем |
| 29 | Модуль управления двигателем |
| 30 | Модуль управления двигателем |
| 31 | Левый дальний свет, левый ксеноновый ближний свет |
| 32 | Дальний свет справа, ксеноновый ближний свет справа |
| 33 | Модуль управления двигателем |
| 34 | Horn |
| 35 | Муфта компрессора кондиционера |
| 36 | Передние противотуманные фары |

| № | Схема |
|---|---|
| 1 | насос АБС |
| 2 | Передний стеклоочиститель |
| 3 | воздуходувка |
| 4 | Приборная доска |
| 5 | - |
| 6 | Подогреватель дизельного топлива |
| 7 | Передача инфекции |
| 8 | Низкий уровень вентилятора охлаждения |
| 9 | Вентилятор охлаждения высокий |
| 10 | Охлаждающий вентилятор |
| 11 | Стартер |
Приборная доска

| № | Схема |
|---|---|
| 1 | - |
| 2 | - |
| 3 | Электрические стеклоподъемники |
| 4 | Преобразователь напряжения |
| 5 | Модуль управления кузовом 1 |
| 6 | Блок управления кузовом 2 |
| 7 | Модуль управления кузовом 3 |
| 8 | Блок управления кузовом 4 |
| 9 | Модуль управления кузовом 5 |
| 10 | Блок управления кузовом 6 |
| 11 | Модуль управления кузовом 7 |
| 12 | Блок управления кузовом 8 |
| 13 | - |
| 14 | Задняя дверь |
| 15 | Система подушек безопасности |
| 16 | Соединение канала передачи данных |
| 17 | Зажигание |
| 18 | Система кондиционирования воздуха |
| 19 | Люк на крыше |
| 20 | Помощь при парковке/Датчик дождя/Фронтальная камера |
| 21 | Тормозной переключатель |
| 22 | Аудио система |
| 23 | Отображать |
| 24 | - |
| 25 | Дополнительный домкрат |
| 26 | Приборная доска |
| 27 | Обогрев сиденья, водитель |
| 28 | - |
| 29 | - |
| 30 | Приборная панель/Подогрев сидений/ FlexDock |
| 31 | Horn |
| 32 | Обогрев сиденья пассажира |
| 33 | - |
| 34 | Рулевое колесо с подогревом |
| 35 | Комплект для ремонта шин |
| 36 | - |
| 37 | Задний стеклоочиститель |
| 38 | Зажигалка |
| 39 | Электрические стеклоподъемники/люк на крыше/автоматическая коробка передач дисплей |
| 40 | - |
2018, 2019
Моторного отсека

| № | Схема |
|---|---|
| 1 | 2018: Интерфейсный модуль прицепа, система заднего багажника 2019: Не используется |
| 2 | - |
| 3 | Датчик батареи |
| 4 | Топливный насос модуля управления шасси |
| 5 | ABS |
| 6 | 2018: Ближний свет и дневные ходовые огни слева, ксеноновые заслонки дальнего света слева и справа 2019: Левый ближний свет и дневные ходовые огни, ксеноновый дальний свет |
| 7 | - |
| 8 | 2018: Модуль управления коробкой передач MTA, модуль управления LPG 2019: Модуль управления газом |
| 9 | Обнаружение напряжения блока управления кузовом |
| 10 | Регулировка уровня фар |
| 11 | Задний стеклоочиститель |
| 12 | Обдув заднего стекла |
| 13 | Ближний свет и дневные ходовые огни справа |
| 14 | Наружное зеркало с подогревом |
| 15 | - |
| 16 | Комплект усилителя тормозов |
| 17 | 2018: Зажигание, питание кривошипа 2019: Сигнал зажигания, водяной насос |
| 18 | Модуль управления двигателем |
| 19 | Топливный насос |
| 20 | - |
| 21 | Соленоиды двигателя, датчики двигателя |
| 22 | - |
| 23 | 2018: Система впрыска 2019: Катушки зажигания, форсунки |
| 24 | Система омывателя |
| 25 | - |
| 26 | Датчики двигателя |
| 27 | 2018: Запорный клапан отопителя 2019: Управление двигателем |
| 28 | Модуль управления двигателем |
| 29 | Модуль управления двигателем |
| 30 | Модуль управления двигателем |
| 31 | Левый дальний свет, левый ксеноновый ближний свет |
| 32 | Дальний свет справа, ксеноновый ближний свет справа |
| 33 | Модуль управления двигателем |
| 34 | Horn |
| 35 | Муфта компрессора кондиционера |
| 36 | Передние противотуманные фары |

| № | Схема |
|---|---|
| 1 | насос АБС |
| 2 | Передний стеклоочиститель |
| 3 | воздуходувка |
| 4 | 2018: Панель приборов 2019: Подогрев сидений |
| 5 | Охлаждающий вентилятор |
| 6 | 2018: Подогреватель дизельного топлива 2019: Не используется |
| 7 | Передача инфекции |
| 8 | Охлаждающий вентилятор |
| 9 | Охлаждающий вентилятор |
| 10 | Охлаждающий вентилятор |
| 11 | Стартер |
Приборная доска

| № | Схема |
|---|---|
| 1 | - |
| 2 | - |
| 3 | Электрические стеклоподъемники |
| 4 | Преобразователь напряжения |
| 5 | Модуль управления кузовом 1 |
| 6 | Блок управления кузовом 2 |
| 7 | Модуль управления кузовом 3 |
| 8 | Блок управления кузовом 4 |
| 9 | Модуль управления кузовом 5 |
| 10 | Блок управления кузовом 6 |
| 11 | Модуль управления кузовом 7 |
| 12 | Блок управления кузовом 8 |
| 13 | - |
| 14 | Задняя дверь |
| 15 | Система подушек безопасности |
| 16 | Соединение канала передачи данных |
| 17 | Зажигание |
| 18 | Система кондиционирования воздуха |
| 19 | 2018: Люк на крыше 2019: Не используется |
| 20 | Помощь при парковке/Датчик дождя/Фронтальная камера |
| 21 | Тормозной переключатель |
| 22 | Аудио система |
| 23 | Отображать |
| 24 | - |
| 25 | Дополнительный домкрат |
| 26 | Приборная доска |
| 27 | - |
| 28 | - |
| 29 | - |
| 30 | - |
| 31 | Horn |
| 32 | - |
| 33 | Рулевое колесо с подогревом |
| 34 | - |
| 35 | Комплект для ремонта шин |
| 36 | - |
| 37 | Задний стеклоочиститель |
| 38 | Зажигалка |
| 39 | Электрические стеклоподъемники/люк на крыше/автоматическая коробка передач дисплей |
| 40 | - |
