Предохранители и реле Opel / Vauxhall Corsa F (2019-2020..)
Схемы относятся к указанным годам и вариантам Opel / Vauxhall Corsa F (2019-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Corsa F / Vauxhall Corsa F 2019-2020…
Оглавление
Расположение блока предохранителей
Блоки предохранителей в салоне
Блоков предохранителей два – с правой и левой стороны панели приборов.

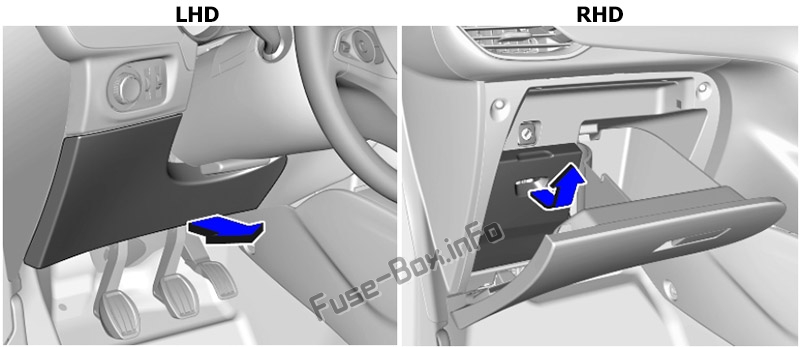

Левая сторона:
В автомобилях с левым рулем, блок предохранителей находится за крышкой на приборной панели. Отсоедините крышку с нижней стороны и снимите ее.
В праворульных автомобилях, блок предохранителей находится за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку.

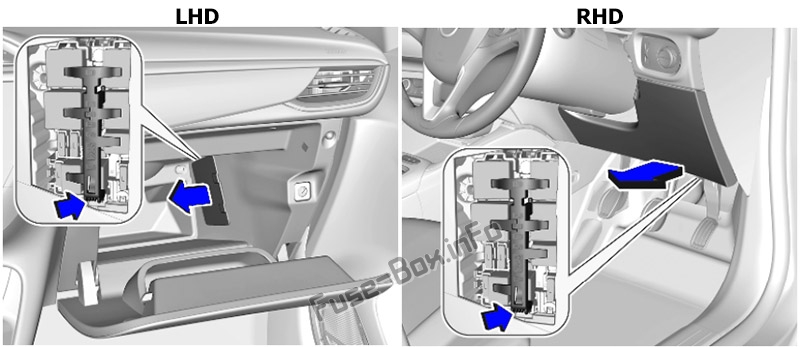

Правая сторона:
В автомобилях с левым рулем, блок предохранителей находится за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку, снимите кронштейн.
В праворульных автомобилях, блок предохранителей находится за крышкой на панели приборов. Отсоедините крышку с нижней стороны и снимите ее, снимите скобу.

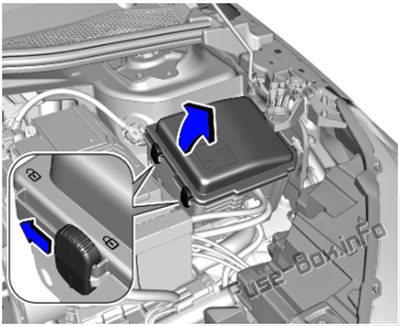

Блок предохранителей в моторном отсеке
Отсоедините крышку и снимите ее.
Схемы блока предохранителей

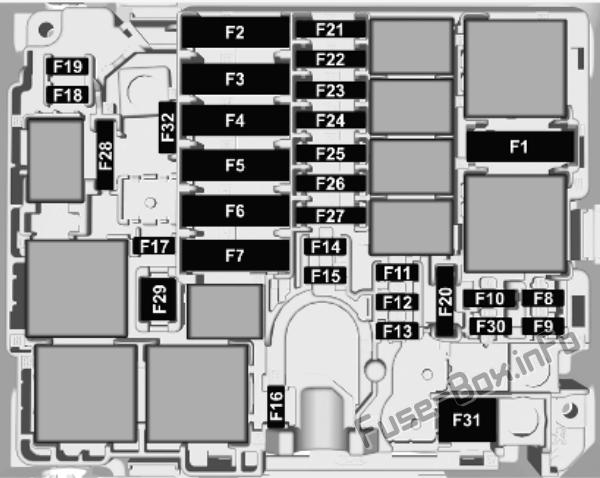

Моторного отсека
| № | Описание |
|---|---|
| 1 | Система климат-контроля |
| 2 | Тормозная система |
| 3 | Блок предохранителей (правая сторона панели приборов) |
| 4 | Тормозная система |
| 8 | Топливный насос |
| 16 | Правая фара/обогрев лобового стекла |
| 18 | Правая фара дальнего света |
| 19 | Левая фара дальнего света |
| 20 | Топливный насос |
| 22 | Автоматическая коробка передач |
| 25 | Блок предохранителей (прицеп) |
| 28 | Система селективного каталитического восстановления |
| 29 | Дворники |
| 31 | Система климат-контроля |
| 32 | Руль |

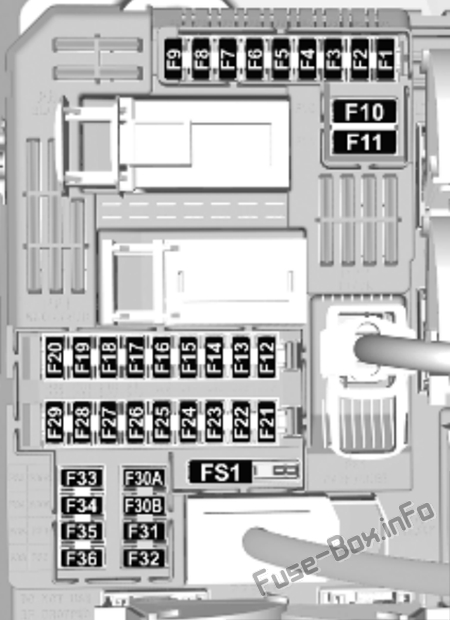

Панель приборов (левая сторона)
| № | Описание |
|---|---|
| 1 | Радар / Внутреннее зеркало |
| 3 | Индуктивная зарядка |
| 4 | Horn |
| 5 | Омыватель ветрового стекла |
| 6 | Омыватель ветрового стекла |
| 7 | USB |
| 8 | Задний стеклоочиститель |
| 10 | Центральный замок |
| 11 | Центральный замок |
| 12 | Модуль диагностического разъема |
| 13 | Система климат-контроля |
| 14 | Сигнализация/Опель Коннект |
| 17 | Приборный щиток |
| 21 | Кнопка питания / Противоугонная система блокировки |
| 22 | Датчик дождя/датчик света/камера |
| 23 | Напоминание о ремне безопасности |
| 24 | 7-дюймовый сенсорный экран / система помощи при парковке / камера заднего вида |
| 25 | Воздушная подушка |
| 27 | Противоугонная система |
| 29 | 7-дюймовый сенсорный экран / информационно-развлекательная система |
| 31 | Прикуриватель/розетка 12 В |
| 32 | Рулевое колесо с подогревом |
| 33 | Система климат-контроля / Автоматическая коробка передач |
| 34 | Помощь при парковке / Регулировка наружных зеркал |

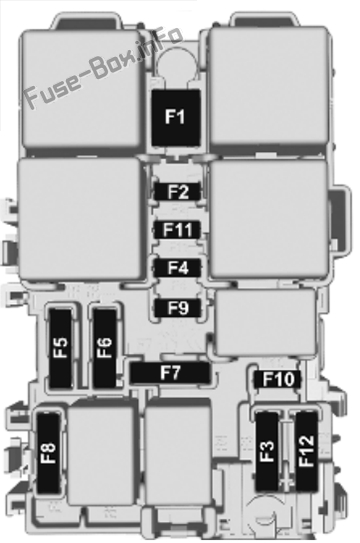

Панель приборов (правая сторона)
| № | Описание |
|---|---|
| 1 | Обогрев заднего стекла |
| 2 | Обогрев наружных зеркал |
| 3 | Электростеклоподъемники передние |
| 4 | Регулировка наружных зеркал / Складывающиеся зеркала |
| 5 | Электрические стеклоподъемники задние |
| 8 | Блок предохранителей (правая сторона панели приборов) |
| 10 | Подогрев передних сидений |
| 11 | Функция массажа сиденья. |
