Предохранители и реле Opel / Vauxhall Crossland X (2017-2019…)
Схемы относятся к указанным годам и вариантам Opel / Vauxhall Crossland X (2017-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Crossland X / Vauxhall Crossland X 2017-2019…
Предохранители прикуривателя (розетки) в Opel Crossland X Это предохранитель №32 (передняя розетка) в левом блоке предохранителей панели приборов и предохранитель №10 (задняя розетка) в правом блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

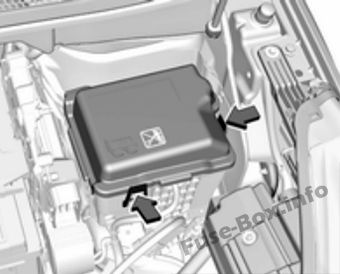

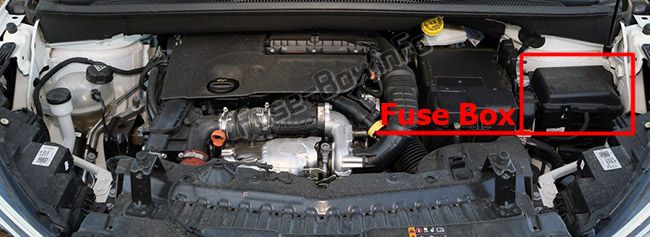

Блок предохранителей находится в передней левой части моторного отсека.
Отсоедините крышку и снимите ее.

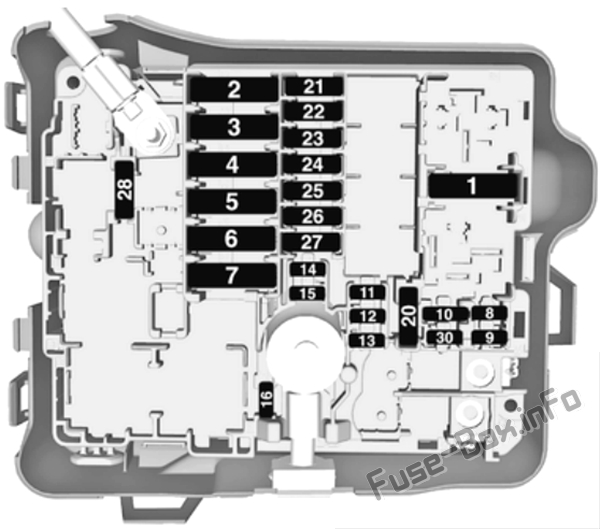

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Вентиляторная система климат-контроля |
| 2 | - |
| 3 | Блок предохранителей кузова |
| 4 | - |
| 5 | Блок предохранителей панели приборов |
| 6 | Блок охлаждения двигателя |
| 7 | Модуль управления кузовом |
| 8 | Топливный насос управления двигателем |
| 9 | Контроль двигателя |
| 10 | Контроль двигателя |
| 11 | Контроль двигателя |
| 12 | Блок охлаждения двигателя |
| 13 | Модуль управления кузовом |
| 14 | Интеллектуальный датчик батареи |
| 15 | - |
| 16 | Передняя противотуманная фара |
| 17 | - |
| 18 | Дальний свет справа |
| 19 | Левый дальний свет |
| 20 | Топливный насос управления двигателем |
| 21 | Стартер |
| 22 | - |
| 23 | Стартер |
| 24 | Сцепка для прицепа |
| 25 | Блок предохранителей панели приборов |
| 26 | Модуль управления коробкой передач |
| 27 | Модуль управления кузовом |
| 28 | Модуль управления двигателем |
| 29 | Передний стеклоочиститель |
| 30 | Модуль управления кузовом |
Блок предохранителей с левой стороны панели приборов
Расположение блока предохранителей

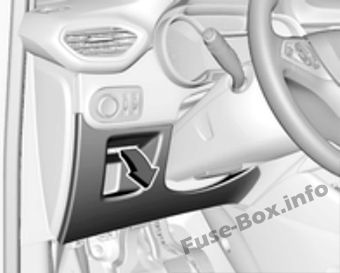

В автомобилях с левым рулем, блок предохранителей находится за крышкой на приборной панели.
Отсоедините боковую крышку и снимите ее.

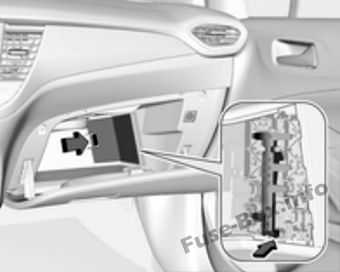

В праворульных автомобилях, он находится за крышкой в перчаточном ящике.
Откройте бардачок и ремнад обложкой.

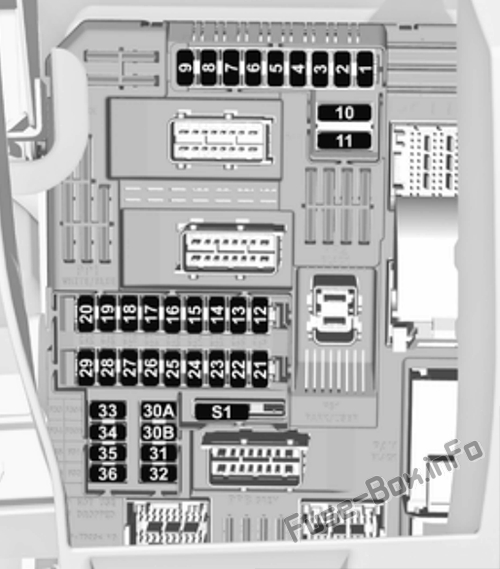

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Внутреннее зеркало / Выхлопная система / Электроусилитель руля / Датчик сцепления / Газ / Регулировка наружного зеркала / Индуктивная зарядка |
| 2 | - |
| 3 | Сцепка для прицепа |
| 4 | Horn |
| 5 | Насос омывателя ветрового стекла перед/зад |
| 6 | Насос омывателя ветрового стекла перед/зад |
| 7 | Рулевое колесо с подогревом |
| 8 | Задний стеклоочиститель |
| 9 | - |
| 10 | Центральный замок |
| 11 | Центральный замок |
| 12 | Приборный щиток |
| 13 | Система климат-контроля / USB |
| 14 | OnStar |
| 15 | Комбинация приборов / Система климат-контроля |
| 16 | Тормоз/стартер/удержание питания выключено |
| 17 | Приборный щиток |
| 18 | Расширенная помощь при парковке |
| 19 | Модуль верхней стойки / Модуль управления прицепом |
| 20 | - |
| 21 | Охранная сигнализация/кнопка Пуск |
| 22 | Датчик дождя/камера |
| 23 | Дверной модуль |
| 24 | Усовершенствованная система помощи при парковке / Камера / Информационно-развлекательная система |
| 25 | Воздушная подушка |
| 26 | Модуль верхней колонны |
| 27 | Противоугонная система |
| 28 | - |
| 29 | Информационно-развлекательная система |
| 30 | - |
| 31 | Информационно-развлекательная система |
| 32 | Передняя розетка |
| 33 | - |
| 34 | Обогрев наружных зеркал / Дверной модуль |
| 35 | Комбинация приборов / Переключатель света / Усовершенствованная система помощи при парковке / Модуль управления коробкой передач |
| 36 | Освещение салона / Освещение солнцезащитного козырька / Освещение перчаточного ящика |
Блок предохранителей с правой стороны панели приборов
Расположение блока предохранителей

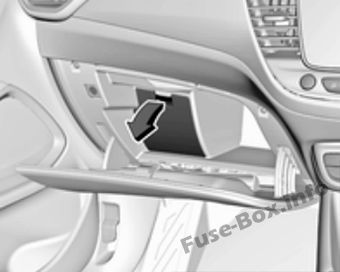

В автомобилях с левым рулем, он находится за крышкой в перчаточном ящике.
Откройте перчаточный ящик и снимите крышку, снимите кронштейн.

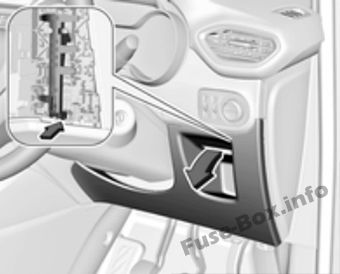

В праворульных автомобилях, блок предохранителей находится за крышкой на приборной панели.
Отсоедините боковую крышку и снимите ее.

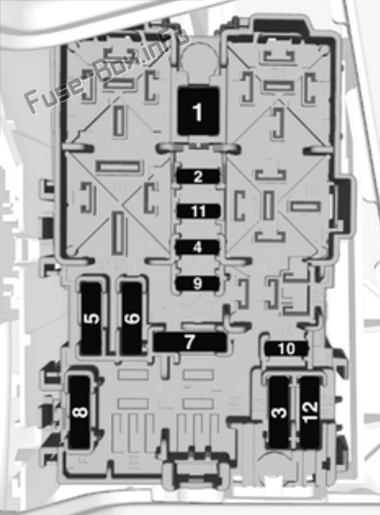

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Обогрев заднего стекла |
| 2 | Обогрев наружных зеркал |
| 3 | Переднее электростеклоподъемник |
| 4 | Блок управления водительской двери |
| 5 | Задний электростеклоподъемник |
| 6 | Сиденья с подогревом |
| 7 | - |
| 8 | Информационно-развлекательная система |
| 9 | - |
| 10 | Розетка сзади |
| 11 | - |
| 12 | - |
