Предохранители и реле Opel / Vauxhall Grandland X (2017-2020..)
Схемы относятся к указанным годам и вариантам Opel / Vauxhall Grandland X (2017-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Grandland X / Vauxhall Grandland X
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

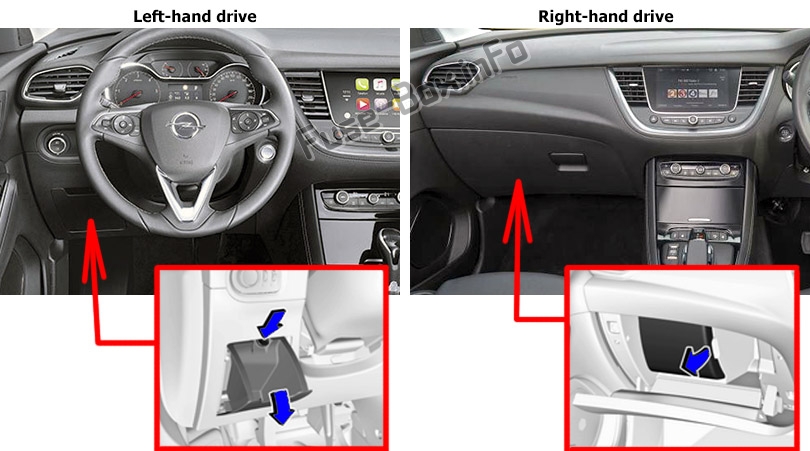

Расположение блока предохранителей
В автомобилях с левым рулем, блок предохранителей находится за крышкой в приборной панели с левой стороны. Откройте крышку и снимите ее, нажав на замок.
В праворульных автомобилях, блок предохранителей находится за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку.
В зависимости от версии доступны различные блоки предохранителей панели приборов.

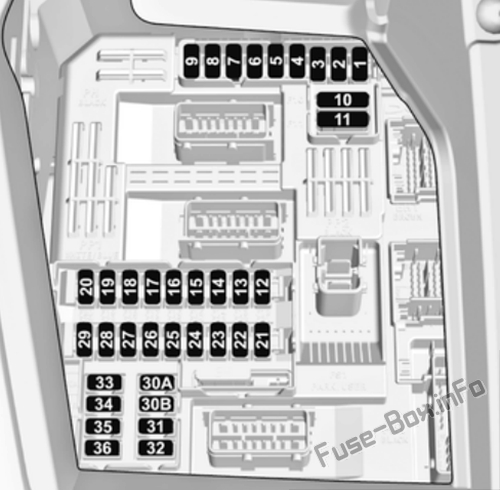

Схема блока предохранителей (версия 1)
| № | Описание |
|---|---|
| 1 | Электронная ключевая система / Противоугонная система |
| 4 | Система стоп-старт |
| 5 | Усовершенствованный помощник при парковке / камера / модуль управления коробкой передач |
| 7 | Усилитель |
| 8 | Задний стеклоочиститель |
| 10 | Центральный замок |
| 11 | Центральный замок |
| 13 | Противоугонная система |
| 16 | Рулевое колесо с электроусилителем |
| 18 | OnStar |
| 21 | Внутреннее освещение |
| 22 | Освещение перчаточного ящика |
| 23 | Система оповещения о слепых зонах / Регулировка наружных зеркал / Индуктивная зарядка |
| 24 | Электрическая сборка колонны |
| 25 | Внутреннее зеркало |
| 26 | Напоминание о ремнях безопасности |
| 27 | Камера/датчик дождя/автоматическое управление освещением |
| 28 | USB / информационно-развлекательная система |
| 31 | Воздушная подушка |
| 33 | Передняя розетка |
| 36 | Информационно-развлекательная система |
Схема блока предохранителей (версия 2)
| № | Описание |
|---|---|
| 1 | Внутреннее зеркало заднего вида / Рулевое колесо с электроусилителем / Селективная система контроля плавности хода / Радар / Дизельная выхлопная система |
| 3 | Модуль управления положением прицепа |
| 4 | Horn |
| 5 | Омыватель ветрового стекла |
| 6 | Омыватель ветрового стекла |
| 7 | Розетка сзади |
| 10 | Замок дверей/Замок багажника |
| 11 | Замок дверей/Замок багажника |
| 12 | Система «стоп-старт» / Модуль диагностического разъема / Тормозная система |
| 13 | Информационно-развлекательная система / система климат-контроля |
| 14 | Сирена сигнализации |
| 15 | Система климат-контроля |
| 16 | Система стоп-старт / Тормозная система |
| 17 | Приборный щиток |
| 19 | Электрическая сборка колонки / органы управления на рулевом колесе |
| 21 | Противоугонная система |
| 22 | Камера/датчик дождя/автоматическое управление освещением |
| 23 | Напоминание о ремнях безопасности |
| 24 | Автоматическая коробка передач / Усовершенствованная система помощи при парковке / Система панорамного обзора |
| 25 | Воздушная подушка |
| 26 | Электронный контроль устойчивости |
| 27 | Тревога |
| 28 | OnStar |
| 29 | Информационно-развлекательная система |
| 32 | Прикуриватель / розетка спереди |
| 34 | Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка |
| 35 | Выключатель освещения/модуль диагностического разъема |
| 36 | Освещение |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

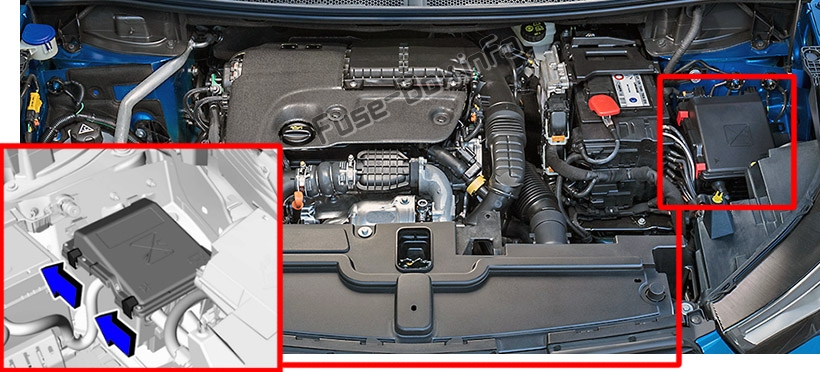

Расположение блока предохранителей
Отсоедините крышку и снимите ее.
В зависимости от версии доступны различные блоки предохранителей панели приборов.

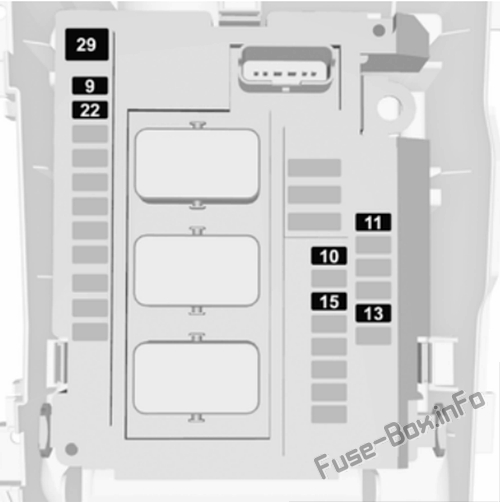

Схема блока предохранителей (версия 1)
| № | Описание |
|---|---|
| 9 | Противоугонная система |
| 10 | Система стоп-старт |
| 11 | Дизельная выхлопная система |
| 13 | Система стоп-старт |
| 15 | Электроусилитель руля / Радар |
| 22 | Horn |
| 29 | Стартер |

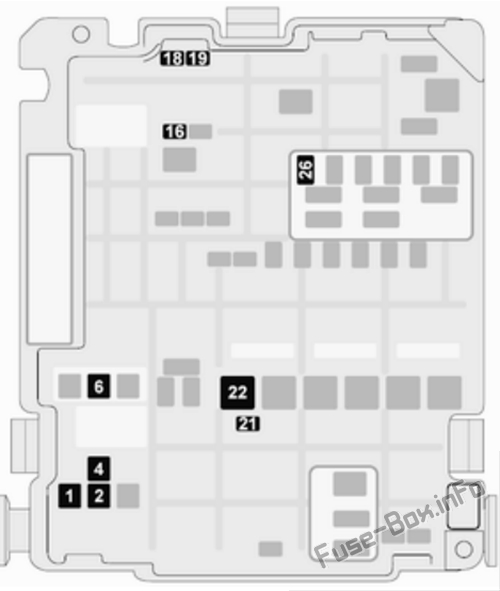

Схема блока предохранителей (версия 2)
| № | Описание |
|---|---|
| 1 | Климат-контроль |
| 2 | Руль |
| 4 | Электрический стояночный тормоз |
| 6 | Вентиляция |
| 16 | Передние противотуманные фары |
| 18 | Правый дальний свет (галоген) / правая фара (светодиод) |
| 19 | Левый дальний свет (галоген) / правая фара (светодиод) |
| 21 | Стартер |
| 22 | Обогрев лобового стекла |
| 26 | Дополнительный обогреватель/обогрев лобового стекла |
