Предохранители и реле Opel/Vauxhall Insignia A (2009-2017)

Схемы относятся к указанным годам и вариантам Opel/Vauxhall Insignia A (2009-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.

Расположение предохранителей Opel Insignia A / Vauxhall Insignia A 2009-2017 гг.

Расположение предохранителей Opel Insignia A / Vauxhall Insignia A 2009-2017 гг.

Предохранители прикуривателя (розетка) в Opel/Vauxhall Insignia A Это предохранители № 6 (прикуриватель), № 7 (розетка), № 26 (розетка в багажном отделении) в блоке предохранителей панели приборов и предохранитель № 25 (розетки) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

Моторного отсека

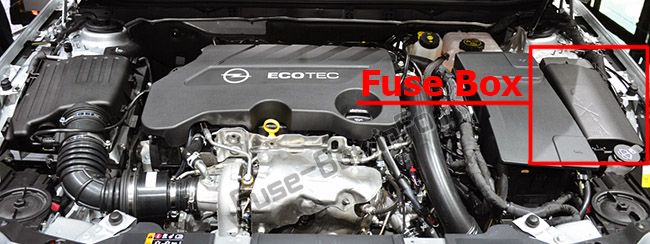

Блок предохранителей находится в передней левой части моторного отсека.Моторного отсека

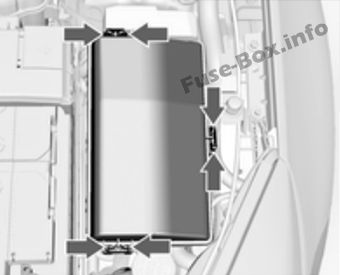

Отсоедините крышку, поднимите ее вверх и снимите.
Моторного отсека

Приборная доска

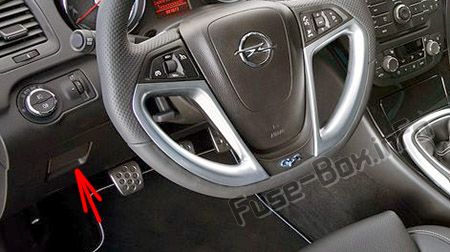

В автомобилях с левым рулем, блок предохранителей находится за вещевым ящиком в приборной панели.Приборная доска

Откройте отсек, сожмите защелки, сложите отсек и выньте.
Приборная доска

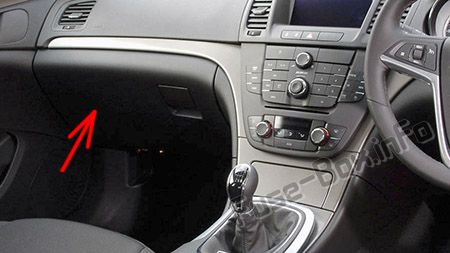

В праворульных автомобилях, он находится за крышкой в ​​перчаточном ящике.Приборная доска

Откройте перчаточный ящик и снимите крышку.Приборная доска

Грузовое отделение

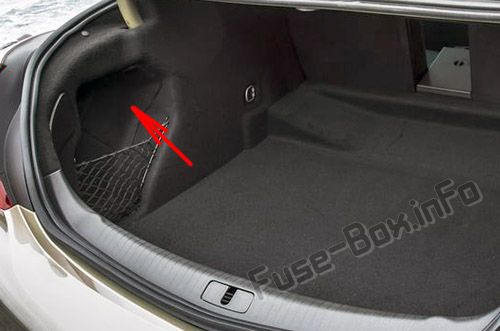

Блок предохранителей находится с левой стороны грузового отделения за крышкой.Грузовое отделение

Грузовое отделение

Схемы блока предохранителей

2013

Моторного отсека

Моторного отсека

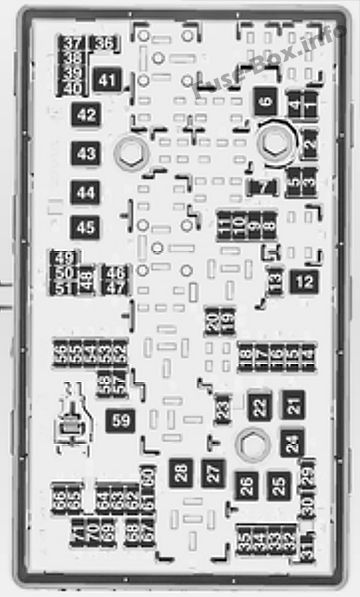

Назначение предохранителей в моторном отсеке (2013 г.)
Схема
1Модуль управления коробкой передач
2Модуль управления двигателем
3-
4-
5Зажигание, модуль управления коробкой передач, модуль управления двигателем
6Дворники
7-
8Впрыск топлива, система зажигания
9Впрыск топлива, система зажигания
10Модуль управления двигателем
11Лямбда-зонд
12Стартер
13Датчик обогрева дроссельной заслонки
14Освещение
15Стеклоочиститель заднего стекла
16Вакуумный насос, массовый расходомер воздуха, датчик наличия воды в топливе, трансформатор постоянного тока
17Зажигание, подушка безопасности
18Адаптивное переднее освещение
19Адаптивное переднее освещение
20Топливный насос
21Задние электрические стеклоподъемники
22ABS
23Рулевое управление с переменным усилием
24Передние электрические стеклоподъемники
25Розетки
26ABS
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Левое сиденье с электроприводом
30Правое сиденье с электроприводом
31Система кондиционирования воздуха
32Модуль управления кузовом
33Подогрев передних сидений
34Люк на крыше
35Информационно-развлекательная система
36-
37Правый дальний свет
38Левый дальний свет
39-
40-
41Вакуумный насос
42Вентилятор радиатора
43Аккумулятор, трансформатор постоянного тока (только на автомобилях с системой старт-стоп)
44Система омывателя фар
45Вентилятор радиатора
46Клемма 87, главное реле
47Лямбда-зонд
48Противотуманные огни
49Правый ближний свет
50Левый ближний свет
51Horn
52Зажигание
53Зажигание, вентиляция передних сидений
54Зажигание
55Электростеклоподъемники, складывание зеркал
56Омыватель ветрового стекла
57-
58-
59Подогрев дизельного топлива, система контроля выбросов
60Обогрев зеркал
61Обогрев зеркал
62-
63Датчик заднего стекла
64Адаптивное переднее освещение
65Вспомогательный насос (только на автомобилях с системой стоп-старт)
66Система омывателя заднего стекла
67Модуль управления топливной системой
68-
69Датчик батареи
70Датчик дождя
71Датчик батареи

Приборная доска

Приборная доска

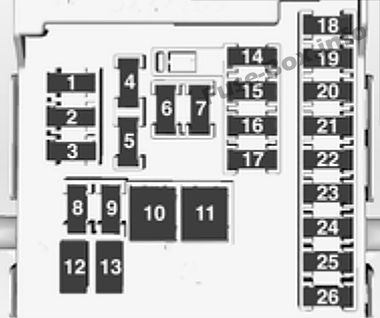

Назначение предохранителей в панели приборов (2013 г.)
Схема
1Информационно-развлекательная система, информационный дисплей
2Блок управления кузовом
3Блок управления кузовом
4Информационно-развлекательная система, информационный дисплей
5Информационно-развлекательная система, информационный дисплей
6Зажигалка
7Розетка
8Блок управления кузовом
9Блок управления кузовом
10Блок управления кузовом
11Внутренний вентилятор
12-
13-
14Диагностический разъем
15Воздушная подушка
16Центральный замок, задняя дверь
17Система кондиционирования воздуха
18Транспортный предохранитель
19Память
20-
21Инструмент
22Зажигание
23Блок управления кузовом
24Блок управления кузовом
25-
26Грузовое отделение с розеткой
Сиденья с электроприводом, (предохранители №12 и №13), имеют защиту от перегрузок. Цепь снова замкнется после охлаждения.

Грузовое отделение

Грузовое отделение

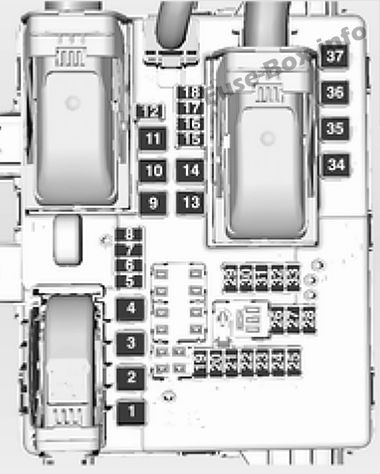

Назначение предохранителей в багажном отделении (2013 г.)
Схема
1Центральный замок, Задняя дверь с электроприводом
2Модуль прицепа
3Модуль прицепа
4-
5Розетка для прицепа
6Обогрев руля
7Задние электрические стеклоподъемники
8Розетка для прицепа
9Люк на крыше
10Центральный замок, задняя дверь
11-
12Система кондиционирования воздуха
13-
14-
15Замок багажника с электроприводом
16Система кондиционирования воздуха
17-
18Замок багажника с электроприводом
19Детектор боковых препятствий
20Обнаружение боковых препятствий, вентиляция передних сидений
21Активная система демпфирования, Ассистент дальнего света, Круиз-контроль, Ассистент дорожных знаков, Предупреждение о выходе из полосы движения, Модуль прицепа
22Противоугонная система
23Полный привод, противоугонная система
24Боковой фонарь слева
25Боковой фонарь справа
26-
27-
28-
29Модуль прицепа, транспортировочный предохранитель
30Детектор боковых препятствий
31Активная система демпфирования, Ассистент дальнего света, Круиз-контроль, Ассистент дорожных знаков, Предупреждение о выходе из полосы движения
32Детектор боковых препятствий
33Полный привод
34Люк на крыше
35-
36-
37-

2014, 2015

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2014, 2015)
Схема
1Модуль управления коробкой передач
2Модуль управления двигателем
3-
4-
5Зажигание, модуль управления коробкой передач, модуль управления двигателем
6Дворники
7-
8Впрыск топлива, система зажигания
9Впрыск топлива, система зажигания
10Модуль управления двигателем
11Лямбда-зонд
12Стартер
13Датчик обогрева дроссельной заслонки
14Освещение
15Стеклоочиститель заднего стекла
16Вакуумный насос, массовый расходомер воздуха, датчик наличия воды в топливе, трансформатор постоянного тока
17-
18Адаптивное переднее освещение
19Адаптивное переднее освещение
20Топливный насос
21Задние электрические стеклоподъемники
22ABS
23Рулевое управление с переменным усилием
24Передние электрические стеклоподъемники
25Розетки
26ABS
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Левое сиденье с электроприводом
30Правое сиденье с электроприводом
31Система кондиционирования воздуха
32Модуль управления кузовом
33Подогрев передних сидений
34Люк на крыше
35Информационно-развлекательная система
36-
37Правый дальний свет
38Левый дальний свет
39-
40-
41Вакуумный насос
42Вентилятор радиатора
43Аккумулятор, трансформатор постоянного тока (только на автомобилях с системой старт-стоп)
44Система омывателя фар
45Вентилятор радиатора
46Клемма 87, главное реле
47Лямбда-зонд
48Противотуманные огни
49Правый ближний свет
50Левый ближний свет
51Horn
52Зажигание
53Зажигание, вентиляция передних сидений
54Зажигание
55Электростеклоподъемники, складывание зеркал
56Омыватель ветрового стекла
57-
58-
59Подогрев дизельного топлива, система контроля выбросов
60Обогрев зеркал
61Обогрев зеркал
62-
63Датчик заднего стекла
64Адаптивное переднее освещение
65Вспомогательный насос (только на автомобилях с системой стоп-старт)
66Система омывателя заднего стекла
67Модуль управления топливной системой
68-
69Датчик батареи
70Датчик дождя
71Датчик батареи

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2014, 2015)
Схема
1Информационно-развлекательная система, информационный дисплей
2Блок управления кузовом
3Блок управления кузовом
4Информационно-развлекательная система, информационный дисплей
5Информационно-развлекательная система, информационный дисплей
6Зажигалка
7Розетка
8Блок управления кузовом
9Блок управления кузовом
10Блок управления кузовом
11Внутренний вентилятор
12-
13-
14Диагностический разъем
15Воздушная подушка
16Центральный замок, задняя дверь
17Система кондиционирования воздуха
18Транспортный предохранитель
19Память
20-
21Инструмент
22Зажигание
23Блок управления кузовом
24Блок управления кузовом
25-
26Грузовое отделение с розеткой
Сиденья с электроприводом, (предохранители №12 и №13), имеют защиту от перегрузок. Цепь снова замкнется после охлаждения.

Грузовое отделение

Грузовое отделение

Назначение предохранителей в багажном отделении (2014, 2015)
Схема
1Центральный замок, Задняя дверь с электроприводом
2Модуль прицепа
3-
4-
5Розетка для прицепа
6Обогрев руля
7-
8Розетка для прицепа
9Люк на крыше
10Центральный замок, задняя дверь
11-
12-
13-
14-
15Замок багажника с электроприводом
16Система кондиционирования воздуха
17-
18-
19Детектор боковых препятствий
20Обнаружение боковых препятствий, вентиляция передних сидений
21Активная система демпфирования, Ассистент дальнего света, Круиз-контроль, Ассистент дорожных знаков, Предупреждение о выходе из полосы движения, Модуль прицепа
22Противоугонная система
23Полный привод, противоугонная система
24-
25-
26-
27-
28-
29Модуль прицепа, транспортировочный предохранитель
30Детектор боковых препятствий
31-
32-
33-
34Люк на крыше
35-
36-
37-

2016

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2016 г.)
Схема
1Модуль управления коробкой передач
2Модуль управления двигателем
3-
4-
5Зажигание, модуль управления коробкой передач, модуль управления двигателем
6Дворники
7-
8Впрыск топлива, система зажигания
9Впрыск топлива, система зажигания
10Модуль управления двигателем
11Лямбда-зонд
12Стартер
13Датчик обогрева дроссельной заслонки
14Освещение
15Стеклоочиститель заднего стекла
16Вакуумный насос, массовый расходомер воздуха, датчик наличия воды в топливе, трансформатор постоянного тока
17-
18Адаптивное переднее освещение
19Адаптивное переднее освещение
20Топливный насос
21Задние электрические стеклоподъемники
22ABS
23Рулевое управление с переменным усилием
24Передние электрические стеклоподъемники
25Розетки
26ABS
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Левое сиденье с электроприводом
30Правое сиденье с электроприводом
31Система кондиционирования воздуха
32Модуль управления кузовом
33Подогрев передних сидений
34Люк на крыше
35Информационно-развлекательная система
36-
37Правый дальний свет
38Левый дальний свет
39-
40-
41Вакуумный насос
42Вентилятор радиатора
43Аккумулятор, трансформатор постоянного тока (только на автомобилях с системой старт-стоп)
44Система омывателя фар
45Вентилятор радиатора
46Клемма 87, главное реле
47Лямбда-зонд
48Противотуманные огни
49Правый ближний свет
50Левый ближний свет
51Horn
52Зажигание
53Зажигание, вентиляция передних сидений
54Зажигание
55Электростеклоподъемники, складывание зеркал
56Омыватель ветрового стекла
57-
58-
59Подогрев дизельного топлива, система контроля выбросов
60Обогрев зеркал
61Обогрев зеркал
62-
63Датчик заднего стекла
64Адаптивное переднее освещение
65Вспомогательный насос (только на автомобилях с системой стоп-старт)
66Система омывателя заднего стекла
67Модуль управления топливной системой
68-
69Датчик батареи
70Датчик дождя
71Датчик батареи

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2016 г.)
Схема
1Информационно-развлекательная система, информационный дисплей
2Блок управления кузовом
3Блок управления кузовом
4Информационно-развлекательная система, информационный дисплей
5Информационно-развлекательная система, информационный дисплей
6Зажигалка
7Розетка
8Блок управления кузовом
9Блок управления кузовом
10Блок управления кузовом
11Внутренний вентилятор
12-
13-
14Диагностический разъем
15Воздушная подушка
16Центральный замок, задняя дверь
17Система кондиционирования воздуха
18Транспортный предохранитель
19Память
20-
21Инструмент
22Зажигание
23Блок управления кузовом
24Блок управления кузовом
25-
26Грузовое отделение с розеткой
Сиденья с электроприводом, (предохранители №12 и №13), имеют защиту от перегрузок. Цепь снова замкнется после охлаждения.

Грузовое отделение

Грузовое отделение

Назначение предохранителей в багажном отделении (2016 г.)
Схема
1Центральный замок, Задняя дверь с электроприводом
2Модуль прицепа
3-
4-
5Розетка для прицепа
6Обогрев руля
7Система селективного каталитического восстановления
8Розетка для прицепа
9Люк на крыше
10Центральный замок, задняя дверь
11-
12Система селективного каталитического восстановления
13-
14-
15Замок багажника с электроприводом
16Система кондиционирования воздуха
17Система селективного каталитического восстановления
18Система селективного каталитического восстановления
19Детектор боковых препятствий
20Обнаружение боковых препятствий, вентиляция передних сидений
21Активная система демпфирования, Ассистент дальнего света, Круиз-контроль, Ассистент дорожных знаков, Предупреждение о выходе из полосы движения, Модуль прицепа
22Противоугонная система
23Полный привод, противоугонная система
24-
25-
26-
27-
28-
29Модуль прицепа, транспортировочный предохранитель
30Детектор боковых препятствий
31-
32-
33-
34Люк на крыше
35-
36-
37-

2017

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2017 г.)
Схема
1Модуль управления коробкой передач
2Модуль управления двигателем
3-
4-
5Зажигание, модуль управления коробкой передач, модуль управления двигателем
6Дворники
7-
8Впрыск топлива, система зажигания
9Впрыск топлива, система зажигания
10Модуль управления двигателем
11Лямбда-зонд
12Стартер
13Датчик обогрева дроссельной заслонки
14Освещение
15Стеклоочиститель заднего стекла
16Вакуумный насос, массовый расходомер воздуха, датчик наличия воды в топливе, трансформатор постоянного тока
17Дополнительные задние фонари (тип B)
18Адаптивное переднее освещение
19Адаптивное переднее освещение
20Топливный насос
21Задние электрические стеклоподъемники
22ABS
23Рулевое управление с переменным усилием
24Передние электрические стеклоподъемники
25Розетки (тип А); Дополнительные задние фонари (тип B)
26ABS
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Левое сиденье с электроприводом
30Правое сиденье с электроприводом
31Система кондиционирования воздуха
32Модуль управления кузовом
33Подогрев передних сидений
34Люк (тип А); Замок багажника (тип B)
35Информационно-развлекательная система (тип А); Замок багажника (тип B)
36-
37Правый дальний свет
38Левый дальний свет
39-
40-
41Вакуумный насос
42Вентилятор радиатора
43Аккумулятор, трансформатор постоянного тока (только на автомобилях с системой старт-стоп)
44Система омывателя фар
45Вентилятор радиатора
46Клемма 87, главное реле
47Лямбда-зонд
48Противотуманные огни
49Правый ближний свет
50Левый ближний свет
51Horn
52Зажигание
53Зажигание, вентиляция передних сидений
54Зажигание
55Электростеклоподъемники, складывание зеркал
56Омыватель ветрового стекла
57-
58-
59Подогрев дизельного топлива, система контроля выбросов
60Обогрев зеркал
61Обогрев зеркал
62Рулевое колесо с подогревом (только автомобили без блока предохранителей в багажном отделении)
63Датчик заднего стекла
64Адаптивное переднее освещение
65Вспомогательный насос (только на автомобилях с системой стоп-старт)
66Система омывателя заднего стекла
67Модуль управления топливной системой
68-
69Датчик батареи
70Датчик дождя
71Датчик батареи

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2017 г.)
Схема
1Информационно-развлекательная система/Информационный дисплей/Охранная сигнализация
2Блок управления кузовом
3Блок управления кузовом
4Информационно-развлекательная система, информационный дисплей
5Информационно-развлекательная система, информационный дисплей
6Зажигалка
7Розетка
8Блок управления кузовом
9Блок управления кузовом
10Блок управления кузовом
11Внутренний вентилятор
12-
13-
14Диагностический разъем
15Воздушная подушка
16Центральный замок, задняя дверь
17Система кондиционирования воздуха
18Транспортный предохранитель
19Память
20-
21Инструмент
22Зажигание/Центральный замок/Система электронного ключа
23Блок управления кузовом
24Блок управления кузовом
25Управление на руле
26Грузовое отделение с розеткой
Сиденья с электроприводом, (предохранители №12 и №13), имеют защиту от перегрузок. Цепь снова замкнется после охлаждения.

Грузовое отделение

Грузовое отделение

Назначение предохранителей в багажном отделении (2017 г.)
Схема
1Центральный замок/система электронного ключа
2Модуль прицепа (тип А); Информационно-развлекательная система (тип B)
3-
4-
5Розетка для прицепа
6Рулевое колесо с подогревом (только автомобили с блоком предохранителей в багажном отделении)
7Система селективного каталитического восстановления
8Розетка для прицепа
9Люк на крыше
10Центральный замок/Задняя дверь (тип A) Люк (тип B)
11-
12Система селективного каталитического восстановления
13-
14-
15Замок багажника с электроприводом
16Система кондиционирования воздуха
17Система селективного каталитического восстановления
18Система селективного каталитического восстановления
19Детектор боковых препятствий
20Обнаружение боковых препятствий/вентилируемые передние сиденья
21Активная система демпфирования/Круиз-контроль/Ассистент дорожных знаков/Предупреждение о выходе из полосы движения/Модуль прицепа
22-
23Полный привод/Противоугонная сигнализация
24-
25-
26-
27-
28-
29Модуль прицепа/Транспортный предохранитель (тип A)
30Детектор боковых препятствий
31-
32-
33-
34Люк на крыше
35-
36-
37-

Дополнительная информация: Opel/Vauxhall Insignia A (2009-2017)

Opel Insignia — это автомобиль среднего размера, обладающий всеми характеристиками семейного автомобиля. Немецкий производитель Opel придал этому автомобилю некоторые отличительные черты, что делает его достаточно значимым для любого региона. В частности, это первое поколение было представлено в 2008 году на британском международном автосалоне. Он поступил в продажу в октябре 2008 года. Он относится к сегменту четырехдверных седанов с просторными и ориентированными на производительность характеристиками.

Опель Инсигния: первое поколение

Центром привлекательности этого автомобиля являются его функции безопасности, такие как регулируемое распределение светового пучка по ширине, направлению и дальности, газоразрядные фары, адаптивное переднее освещение – биксенон. Помимо этого, он также имеет статическое освещение поворотов и усовершенствованную систему переднего освещения (AFS). Кроме того, система Opel Eye способна обнаруживать дорожную разметку и движение торцевых колес, что обеспечивает безопасность и здоровье водителя.

Что касается дизайна, Insignia имеет длину 4,83 м (190,2 дюйма) и колесную базу 2,73 м (107,5 дюйма). Вариант, известный как универсал, имеет более длинную отделку салона, которая достигает 0,91 м (193,3 дюйма) при той же колесной базе.

Кроме того, в 2009 году Opel выпустил модель, известную как Insignia OPC, которая представляет собой ориентированную на производительность модернизацию той же модели. Он оснащен 2,8-литровым двигателем V6 с турбонаддувом. Двигатель этого автомобиля способен развивать мощность 239 кВт (325 л.с., 321 л.с.) и 435 Нм (321 фунт-фут). Он поставляется с шестиступенчатой ​​механической коробкой передач / шестиступенчатой ​​автоматической коробкой передач.

Это была одна из моделей Vauxhall, получившая множество наград и похвал. Он завоевал около пятидесяти международных и национальных наград в разных странах. Это был лучший автомобиль в разных странах, таких как Австрия, Великобритания и Дания. Он был признан европейским автомобилем 2009 года по версии немецкого института DEKRA, это был автомобиль с наименьшим количеством недостатков. EuroNCAP присвоил ему пятизвездочный рейтинг.
