Предохранители и реле Opel/Vauxhall Insignia B (2018-2019…)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Insignia B (2018-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Insignia B / Vauxhall Insignia B 2018-2019…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Моторного отсека

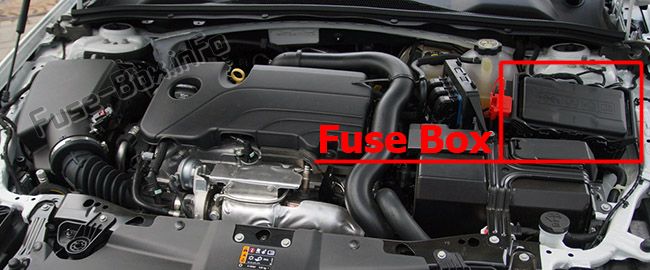

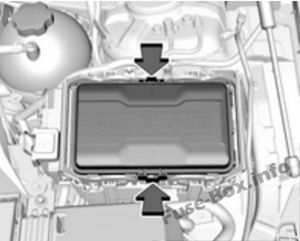

Блок предохранителей находится в передней левой части моторного отсека.
Приборная доска

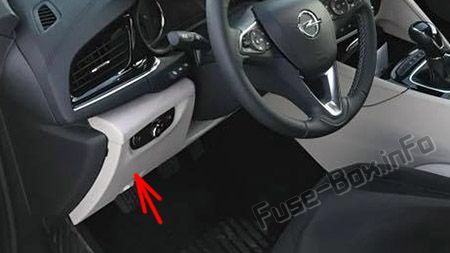

В автомобилях с левым рулем, блок предохранителей находится за крышкой на приборной панели.
Отсоедините боковую крышку и снимите ее.

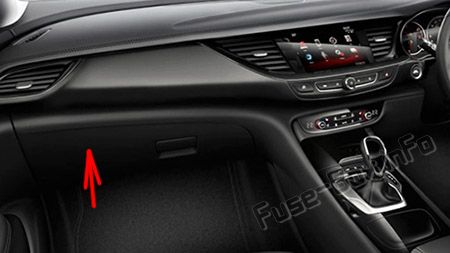

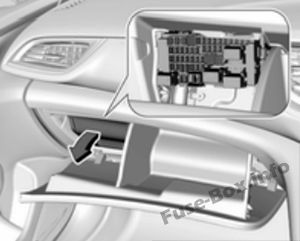

В праворульных автомобилях, он находится за крышкой в перчаточном ящике.
Откройте перчаточный ящик и снимите крышку.
Схемы блока предохранителей
Схемы блока предохранителей
2018, 2019

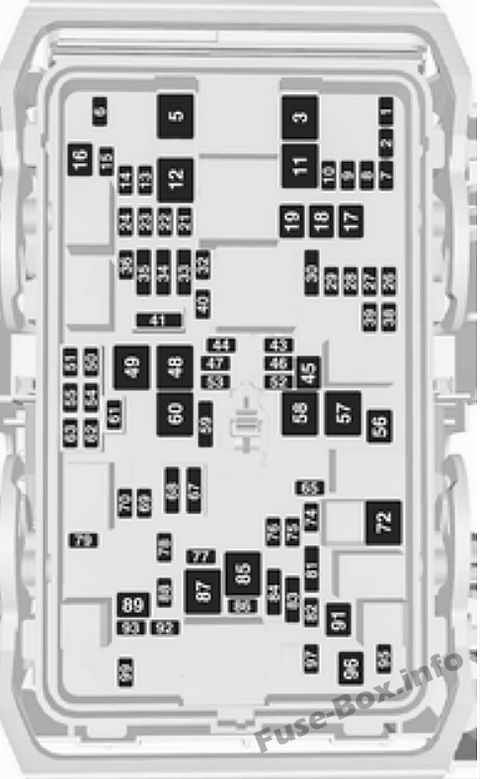

Моторного отсека
| № | Схема |
|---|---|
| 1 | - |
| 2 | - |
| 3 | ABS |
| 4 | - |
| 5 | - |
| 6 | Задняя дверь |
| 7 | Противотуманные фары |
| 8 | Модуль памяти |
| 9 | Обогрев лобового стекла |
| 10 | Сиденье поясничное |
| 11 | батарея постоянного/постоянного тока |
| 12 | Обогрев заднего стекла |
| 13 | Зеркало с подогревом |
| 14 | - |
| 15 | - |
| 16 | Передний стеклоочиститель |
| 17 | Сиденье с электроприводом, пассажир |
| 18 | Жалюзи |
| 19 | Сиденье с электроприводом, водитель |
| 20 | - |
| 21 | Люк на крыше |
| 22 | Задний стеклоочиститель/подушка безопасности |
| 23 | Адаптивное переднее освещение |
| 24 | - |
| 25 | - |
| 26 | Модуль управления коробкой передач |
| 27 | Зажигание/приборная панель |
| 28 | - |
| 29 | Камера заднего вида/Вентилятор |
| 30 | Световой индикатор неисправности/ Прицеп |
| 31 | - |
| 32 | Камера |
| 33 | Переднее сиденье с обогревом |
| 34 | Обогрев сидений сзади |
| 35 | Демпфирование/полный привод AII |
| 36 | Топливная система |
| 37 | - |
| 38 | - |
| 39 | - |
| 40 | Блокировка рулевого колеса |
| 41 | - |
| 42 | - |
| 43 | Рулевое колесо с подогревом |
| 44 | Регулировка угла наклона фар |
| 45 | - |
| 46 | Модуль управления двигателем |
| 47 | - |
| 48 | Преобразователь постоянного/постоянного тока/вентиляционное отверстие/EBoost |
| 49 | Модуль управления задней дверью |
| 50 | - |
| 51 | - |
| 52 | - |
| 53 | - |
| 54 | - |
| 55 | - |
| 56 | Стартер |
| 57 | - |
| 58 | - |
| 59 | Левая фара (светодиодная) |
| 60 | Охлаждающий вентилятор |
| 61 | - |
| 62 | - |
| 63 | - |
| 64 | - |
| 65 | Климат-контроль |
| 66 | - |
| 67 | - |
| 68 | - |
| 69 | Правый дальний свет (галоген)/правая фара (светодиод) |
| 70 | Левый дальний свет (галоген) |
| 71 | - |
| 72 | Стартер |
| 73 | - |
| 74 | Модуль управления коробкой передач |
| 75 | Модуль управления двигателем |
| 76 | Система уменьшения выхлопа |
| 77 | - |
| 78 | Horn |
| 79 | Система омывателя |
| 80 | - |
| 81 | Модуль управления двигателем |
| 82 | - |
| 83 | Катушка зажигания |
| 84 | Катушка зажигания |
| 85 | Силовой агрегат |
| 86 | - |
| 87 | Подогрев дизельного топлива |
| 88 | Воздушный затвор |
| 89 | - |
| 90 | - |
| 91 | - |
| 92 | Насос после кипячения |
| 93 | Электронная ключевая система |
| 94 | - |
| 95 | Насос охлаждающей жидкости |
| 96 | Подогрев дизельного топлива |
| 97 | - |
| 98 | - |
| 99 | Насос охлаждающей жидкости |

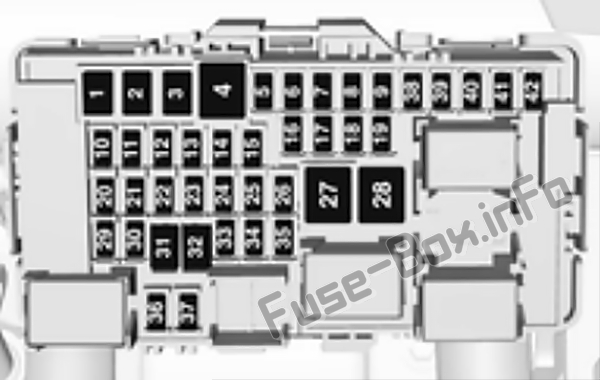

Приборная доска
| № | Схема |
|---|---|
| 1 | Левый электростеклоподъемник |
| 2 | Правый электростеклоподъемник |
| 3 | Модуль управления кузовом |
| 4 | Вентилятор климат-контроля |
| 5 | Модуль управления кузовом |
| 6 | Положения прицепа |
| 7 | Складывание заднего сиденья с электроприводом |
| 8 | Модуль управления кузовом |
| 9 | Модуль управления двигателем |
| 10 | Проекционный дисплей |
| 11 | Сокращение выбросов NOx/нагреватель труб |
| 12 | Снижение NOx/датчик сажи |
| 13 | Модуль мочевины |
| 14 | Рулевое колесо с подогревом |
| 15 | Модуль управления коробкой передач |
| 16 | Усилитель |
| 17 | Тревога |
| 18 | Модуль управления кузовом |
| 19 | 2018: модуль мочевины 2019: Модуль AdBlue |
| 20 | Модуль управления кузовом |
| 21 | Модуль управления кузовом |
| 22 | Модуль управления кузовом |
| 23 | Электрический замок рулевого колеса |
| 24 | Воздушная подушка |
| 25 | Диагностический разъем |
| 26 | Грузовое отделение с розеткой |
| 27 | клапан EBCM |
| 28 | Обеспечение полиции |
| 29 | - |
| 30 | - |
| 31 | Управление на руле |
| 32 | Замок зажигания |
| 33 | Климат-контроль |
| 34 | Модуль центрального шлюза |
| 35 | Разъем AUX/USB |
| 36 | Беспроводная зарядка |
| 37 | Задний стеклоочиститель |
| 38 | Онстар |
| 39 | Отображать |
| 40 | Помощь при парковке |
| 41 | Потолочная консоль |
| 42 | Радио / информационно-развлекательная система |
