Предохранители и реле Opel/Vauxhall Meriva A (2003-2010)

Схемы относятся к указанным годам и вариантам Opel/Vauxhall Meriva A (2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.

Расположение предохранителей Opel Meriva A / Vauxhall Meriva A 2003-2010

Расположение предохранителей Opel Meriva A / Vauxhall Meriva A 2003-2010

Использована информация из руководства по эксплуатации 2009 и 2010 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.

Предохранители прикуривателя (розетка) в Opel/Vauxhall Meriva A Это предохранители № 16, № 37 и № 47 в блоке предохранителей панели приборов.

Блок предохранителей в моторном отсеке

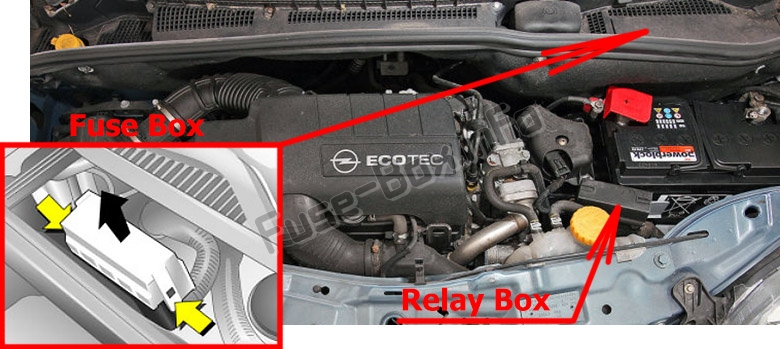

Расположение блока предохранителей

Блок предохранителей расположен в передней левой части моторного отсека под крышкой.Расположение блока предохранителей

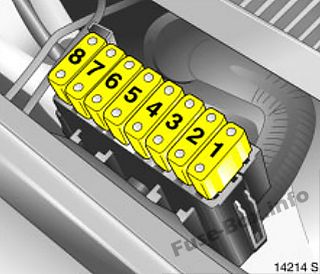

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
Схема
1Внутренний вентилятор
2Усилитель руля
3ABS
4Система предпускового подогрева дизельного топлива Easytronic.
5Обогрев заднего стекла
6Охлаждение двигателя
7Стартер
8Охлаждение двигателя

Блок предохранителей панели приборов

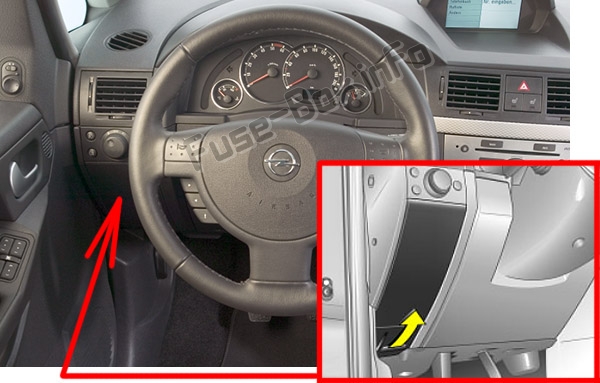

Расположение блока предохранителей

Отсоедините крышку блока предохранителей в нижней части и снимите ее.Расположение блока предохранителей

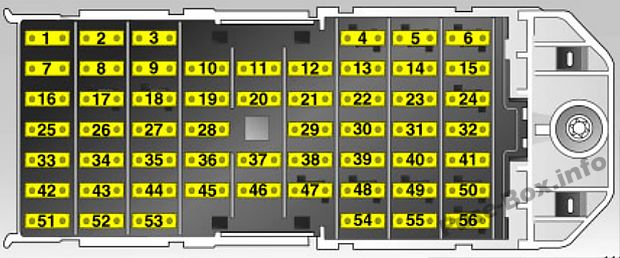

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в панели приборов
Схема
1Центральный блок управления
2Иммобилайзер, аварийная сигнализация, наружное освещение
3Система омывателя фар
4Информационно-развлекательная система, дизельный двигатель
5-
6-
7Стартер, дизельный двигатель: контроллер двигателя
8Horn
9Система впрыска топлива, топливный насос, стационарный отопитель
10Лампы указателей поворота
11Информационно-развлекательная система, Информационный дисплей, Информационно-развлекательная система
12Обогрев заднего стекла, наружных зеркал
13Центральный замок, противоугонная система
14Контроль двигателя
Бензиновый двигатель:
Дизельный двигатель:
15Блок управления двигателем, двигатель Z 17 DTH
16Розетка для аксессуаров, прикуриватель
17-
18Адаптивное переднее освещение
19Центральный замок
20Внутреннее освещение, лампа для чтения
21Система омывателя ветрового стекла
22Заднее электростеклоподъемник
23Наклонно-сдвижной люк в крыше, световой люк
24Противоугонная система
25Стеклоочиститель заднего стекла
26Система зажигания, электроника двигателя
27Блок управления двигателем, подушка безопасности, ESP
28Система кондиционирования воздуха
29Передний левый электростеклоподъемник
30-
31Управление двигателем, двигатель Z 17 DTH
32Передний правый электростеклоподъемник
33Центральный модуль управления, иммобилайзер, контрольные индикаторы
34Стеклоочистители
35Внутреннее освещение, внутреннее зеркало, информационный дисплей
36Стоп-сигнал, АБС, ЕСП
37Прикуриватель, автономный отопитель
38Обогрев сиденья (слева)
39Обогрев сиденья (справа)
40Адаптивное переднее освещение, автоматическая регулировка угла наклона фар
41Фонари заднего хода
42Охлаждение двигателя, освещение
43Левый комок для свинины
44Правый стояночный фонарь
45Задний противотуманный фонарь
46Противотуманные фары
47Буксировочное оборудование, розетка для аксессуаров
48Подогрев дизельного фильтра
49-
50Подогрев дизельного фильтра
51Левый ближний свет: Ксеноновая фара Галогенная фара
52Правый ближний свет: Ксеноновая фара Галогенная фара
53Солнечная крыша, электрические стеклоподъемники, радио
54Дальний свет (левый)
55Дальний свет (правый)
56-
