Предохранители и реле Opel/Vauxhall Mokka (2013-2017)

Схемы относятся к указанным годам и вариантам Opel/Vauxhall Mokka (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.

Расположение предохранителей Opel Mokka / Vauxhall Mokka (2013-2017)

Расположение предохранителей Opel Mokka / Vauxhall Mokka (2013-2017)

Предохранители прикуривателя (розетка):№ 22 (прикуриватель), № 32 (2013–2015 гг.: розетка), № 21 (2016–2017 гг.: розетка переменного тока) в блоке предохранителей панели приборов.

Расположение блока предохранителей

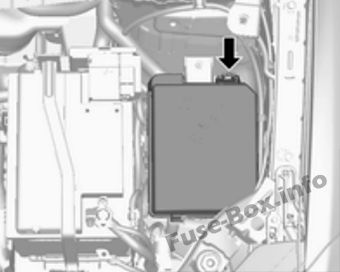

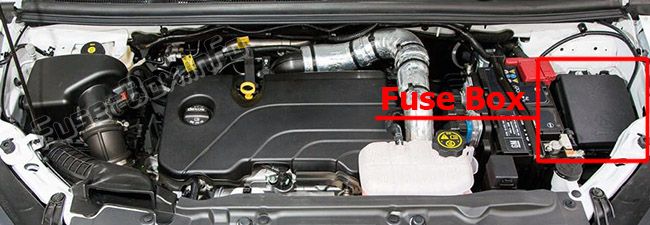

Моторного отсека

Моторного отсека

Отсоедините крышку, поднимите ее вверх и снимите.Моторного отсека

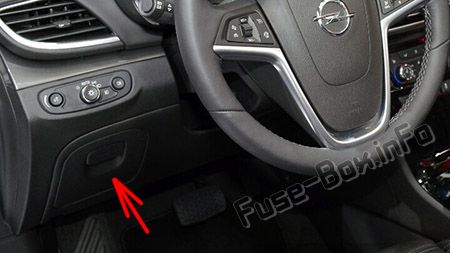

Приборная доска

На автомобилях с левосторонним рулем, внутренний блок предохранителей расположен на нижней стороне приборной панели со стороны водителя.Приборная доска

Чтобы получить доступ, удалите хранилище. Чтобы удалить хранилище, откройте и потяните его.
Приборная доска

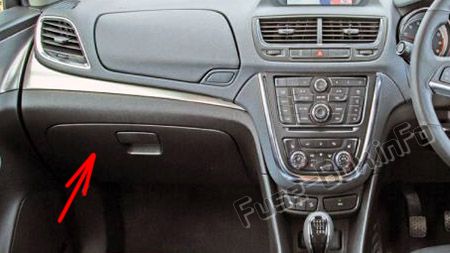

На автомобилях с правосторонним рулем, он находится за крышкой в ​​перчаточном ящике со стороны пассажира.Приборная доска

Для доступа откройте перчаточный ящик, затем откройте крышку, откиньте ее вниз и потяните.
Приборная доска

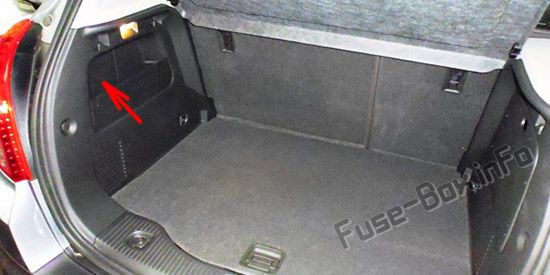

Грузовое отделение

Он расположен с левой стороны заднего отсека.Грузовое отделение

Для доступа снимите крышку.
Грузовое отделение

Схемы блока предохранителей

2013, 2014

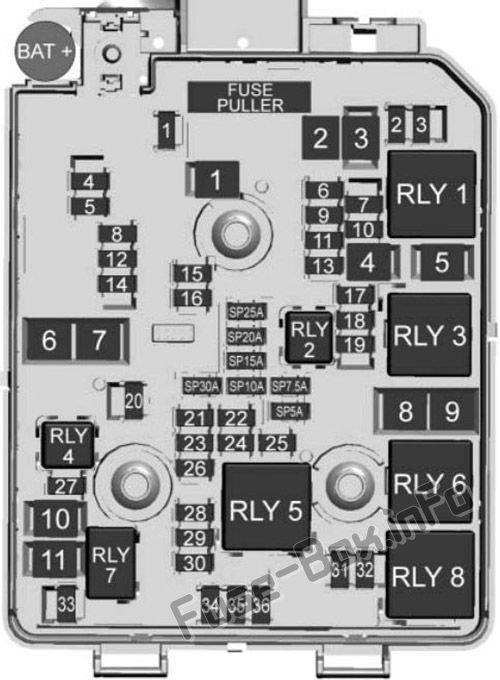

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2013, 2014)
№Схема
Мини предохранители:
1Люк на крыше
2Наружные зеркала
3-
4-
5Модуль управления электрическим тормозом
6Интеллектуальный датчик батареи
7-
8Модуль управления коробкой передач
9Модуль управления кузовом
10Регулировка фар
11Стеклоочиститель заднего стекла
12Обогрев заднего стекла
13Привод фары (левый)
14Обогрев наружных зеркал
15-
16Обогрев сидений
17Модуль управления коробкой передач
18Модуль управления двигателем
19Топливный насос
20-
21Охлаждающий вентилятор
22-
23Катушка зажигания, модуль управления двигателем
24Насос омывателя
25Привод фары (правая)
26Модуль управления двигателем
27-
28Модуль управления двигателем
29Модуль управления двигателем
30Вытяжная система
31Левый дальний свет
32Правый дальний свет
33Модуль управления двигателем
34Horn
35Климат-контроль, система кондиционирования
36Передняя противотуманная фара
J-образные предохранители:
1Модуль управления электрическим тормозом
2Передний стеклоочиститель
3Модуль управления двигателем
4Модуль управления двигателем
5-
6Подогреватель топлива
7-
8Охлаждающий вентилятор
9Охлаждающий вентилятор
10Модуль управления двигателем, свеча накаливания
11Стартер

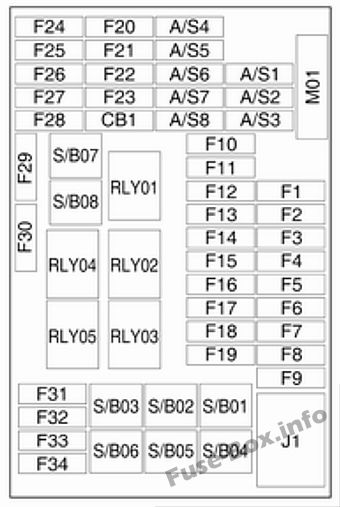

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2013, 2014)
№Схема
Мини предохранители:
1Модуль управления кузовом
2Модуль управления кузовом
3Модуль управления кузовом
4Модуль управления кузовом
5Модуль управления кузовом
6Модуль управления кузовом
7Модуль управления кузовом
8Модуль управления кузовом
9Дверные замки
10Модуль диагностики безопасности
11Дверные замки
12Климат-контроль
13Задняя дверь
14Помощь при парковке
15Предупреждение о выходе из полосы движения, Внутреннее зеркало
16Адаптивное переднее освещение
17Водитель стеклоподъемника
18Датчик дождя
19Запасной
20Руль
21Модуль управления коробкой передач
22Зажигалка
23Запасной
24Запасной
25Запасной
26Отображать
27Комбинация приборов
28Адаптивное переднее освещение
29Запасной
30Запасной
31Комбинация приборов
32Информационно-развлекательная система, вспомогательная, розетка
33Дисплей, информационно-развлекательная система
34Онстар UHP/DAB
Предохранители S/B:
1Запасной
2Запасной
3Электростеклоподъемники передние
4Электрические стеклоподъемники задние
5Логистический режим
6Запасной
7Запасной
8Запасной

Грузовое отделение

Грузовое отделение

Назначение предохранителей в багажном отделении (2013, 2014)
№Схема
Мини предохранители:
1Сиденье, поясничная опора, водитель
2Сиденье, поясничная опора, пассажир
3Усилитель
4Розетка для прицепа
5Полный привод
6Отображать
7Запасной
8Трейлер
9Запасной
10Запасной
11Трейлер
12Навигация
13Рулевое колесо с подогревом
14Розетка для прицепа
15Руль
16Вода в топливном датчике
17Внутреннее зеркало
18Запасной
Предохранители S/B:
1Водитель сиденья с электроприводом
2Пассажирское сиденье с электроприводом
3Трейлер
4Преобразователь напряжения
5Батарея
6Омыватель фар
7Запасной
8Запасной
9Запасной

2015

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2015 г.)
№Схема
Мини предохранители:
1Люк на крыше
2Наружные зеркала
3-
4-
5Модуль управления электрическим тормозом
6Интеллектуальный датчик батареи
7-
8Модуль управления коробкой передач
9Модуль управления кузовом
10Регулировка фар
11Стеклоочиститель заднего стекла
12Обогрев заднего стекла
13Привод фары (левый)
14Обогрев наружных зеркал
15-
16Обогрев сидений
17Модуль управления коробкой передач
18Модуль управления двигателем
19Топливный насос
20-
21Охлаждающий вентилятор
22-
23Катушка зажигания, модуль управления двигателем
24Насос омывателя
25Привод фары (правая)
26Модуль управления двигателем
27-
28Модуль управления двигателем
29Модуль управления двигателем
30Вытяжная система
31Левый дальний свет
32Правый дальний свет
33Модуль управления двигателем
34Horn
35Климат-контроль, система кондиционирования
36Передняя противотуманная фара
J-образные предохранители:
1Модуль управления электрическим тормозом
2Передний стеклоочиститель
3Модуль управления двигателем
4Модуль управления двигателем
5-
6Подогреватель топлива
7-
8Охлаждающий вентилятор
9Охлаждающий вентилятор
10Модуль управления двигателем, свеча накаливания
11Стартер

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2015 г.)
№Схема
Мини предохранители:
1Модуль управления кузовом
2Модуль управления кузовом
3Модуль управления кузовом
4Модуль управления кузовом
5Модуль управления кузовом
6Модуль управления кузовом
7Модуль управления кузовом
8Модуль управления кузовом
9Дверные замки
10Модуль диагностики безопасности
11Дверные замки
12Климат-контроль
13Задняя дверь
14Помощь при парковке
15Предупреждение о выходе из полосы движения, Внутреннее зеркало
16Адаптивное переднее освещение
17Водитель стеклоподъемника
18Датчик дождя
19Запасной
20Руль
21Модуль управления коробкой передач
22Зажигалка
23Запасной
24Запасной
25Запасной
26Отображать
27Комбинация приборов
28Адаптивное переднее освещение
29Запасной
30Запасной
31Комбинация приборов
32Информационно-развлекательная система, вспомогательная, розетка
33Дисплей, информационно-развлекательная система
34Онстар UHP/DAB
Предохранители S/B:
1Запасной
2Запасной
3Электростеклоподъемники передние
4Электрические стеклоподъемники задние
5Логистический режим
6Запасной
7Запасной
8Запасной

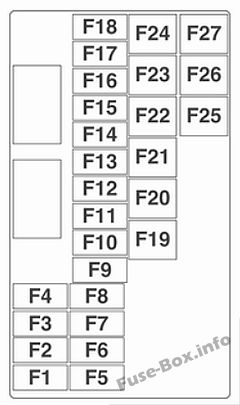

Грузовое отделение

Грузовое отделение

Назначение предохранителей в багажном отделении (2015 г.)
№Схема
Мини предохранители:
1система сжиженного нефтяного газа
2Внутреннее зеркало, камера заднего вида
3Вода в топливном датчике
4Запасной
5Розетка для прицепа
6Рулевое колесо с подогревом
7Запасной
8Модуль управления прицепом
9Сиденье, поясничная опора, водитель
10Сиденье, поясничная опора, пассажир
11Усилитель
12Розетка для прицепа
13Полный привод
14Запасной
15система сжиженного нефтяного газа
16Запасной
17Запасной
18Запасной
Предохранители S/B:
19Водитель сиденья с электроприводом
20Пассажирское сиденье с электроприводом
21Модуль управления прицепом
22Преобразователь напряжения
23Система зажигания
24Омыватель фар
25Запасной
26Запасной
27Запасной

2016, 2017

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2016, 2017)
№Схема
Мини предохранители:
1Люк на крыше
2Наружные зеркала
3-
4-
5Модуль управления электрическим тормозом
6Интеллектуальный датчик батареи
7-
8Модуль управления коробкой передач
9-
10Регулировка фар
11Стеклоочиститель заднего стекла
12Обогрев заднего стекла
13Привод фары (левый)
14Обогрев наружных зеркал
15-
16Обогрев сидений
17Модуль управления коробкой передач
18Модуль управления двигателем
19Топливный насос
20-
21Охлаждающий вентилятор
22-
23Катушка зажигания/модуль управления двигателем
24Насос омывателя
25Привод фары (правая)
26Датчики управления двигателем
27-
28Зажигание
29Зажигание
30Вытяжная система
31Левый дальний свет
32Правый дальний свет
33Модуль управления двигателем
34Horn
35Система кондиционирования воздуха
36Передняя противотуманная фара
J-образные предохранители:
1Модуль управления электрическим тормозом
2Передний стеклоочиститель
3Модуль питания
4Клемма питания блока предохранителей панели приборов
5-
6Подогреватель топлива
7-
8Охлаждающий вентилятор
9Охлаждающий вентилятор
10Модуль управления двигателем/свеча накаливания
11Стартер

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2016, 2017)
№Схема
Мини предохранители:
1Модуль управления кузовом
2Модуль управления кузовом
3Модуль управления кузовом
4Модуль управления кузовом
5Модуль управления кузовом
6Модуль управления кузовом
7Модуль управления кузовом
8Модуль управления кузовом
9Замок зажигания
10Модуль диагностики безопасности
11Разъем канала передачи данных
12Климат-контроль
13Задняя дверь
14Помощь при парковке
15Предупреждение о выходе из полосы движения/Внутреннее зеркало
16Адаптивное переднее освещение
17Водитель стеклоподъемника
18Датчик дождя
19Модуль управления кузовом/регулятор регулируемого напряжения
20Руль
21Дополнительная розетка переменного тока/ Автоматическая коробка передач
22Прикуриватель/розетка постоянного тока для аксессуаров
23Запасной
24Запасной
25Запасной
26Запасной
27Комбинация приборов/дополнительный отопитель/переключатель сцепления
28Адаптивное переднее освещение/преобразователь напряжения/переключатель фар
29Запасной
30Запасной
31Комбинация приборов
32Информационно-развлекательная система/перезвон
33Дисплей/информационно-развлекательная система
34Онстар UHP/DAB
Предохранители S/B:
1Запасной
2Запасной
3Электростеклоподъемники передние
4Электрические стеклоподъемники задние
5Логистический режим
6Запасной
7Запасной
8Запасной

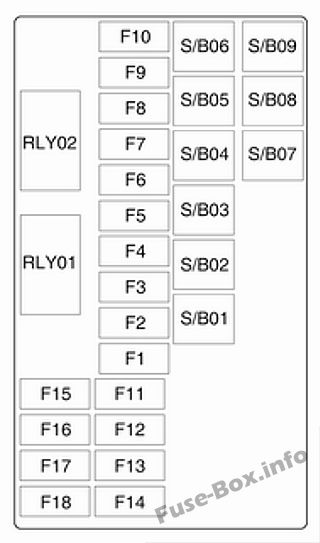

Грузовое отделение

Грузовое отделение

Назначение предохранителей в багажном отделении (2016, 2017)
№Схема
Мини предохранители:
1Сиденье, поясничная опора, водитель
2Сиденье, поясничная опора, пассажир
3Усилитель
4Розетка для прицепа
5Полный привод
6Запасной
7система сжиженного нефтяного газа
8Запасной
9Запасной
10Запасной
11Модуль управления прицепом
12Запасной
13Рулевое колесо с подогревом
14Розетка для прицепа
15Запасной
16Вода в топливном датчике
17Внутреннее зеркало/Камера заднего вида
18система сжиженного нефтяного газа
Предохранители S/B:
1Водитель сиденья с электроприводом
2Пассажирское сиденье с электроприводом
3Модуль управления прицепом
4Преобразователь напряжения
5Батарея
6Омыватель фар
7Запасной
8Запасной
9Запасной
