Предохранители и реле Opel/Vauxhall Mokka X (2017-2019…)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Mokka X (2017-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Mokka X / Vauxhall Mokka X 2017-2019…
Предохранитель прикуривателя (розетки) в Opel Mokka X Это предохранители № 21 (розетка — передняя часть), № 23 (розетка питания — задняя центральная консоль) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

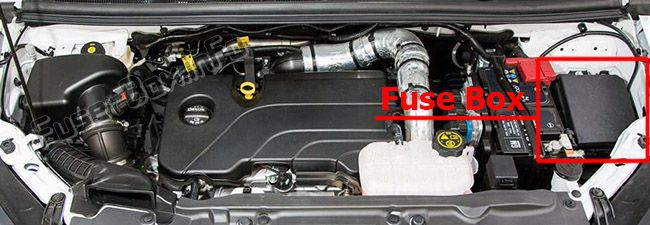

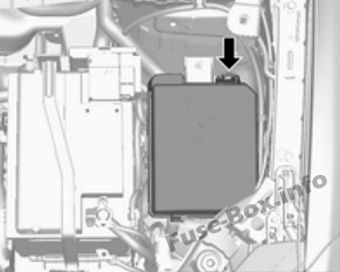

Моторного отсека
Отсоедините крышку, поднимите ее вверх и снимите.
Приборная доска

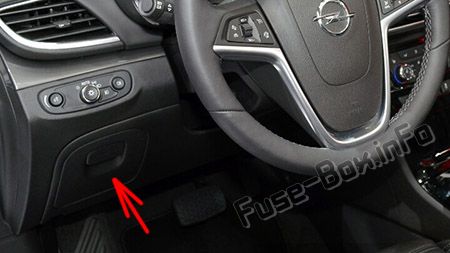

На автомобилях с левосторонним рулем, внутренний блок предохранителей расположен на нижней стороне приборной панели со стороны водителя.
Чтобы получить доступ к предохранителям, снимите хранилище. Чтобы удалить хранилище, откройте и потяните его.

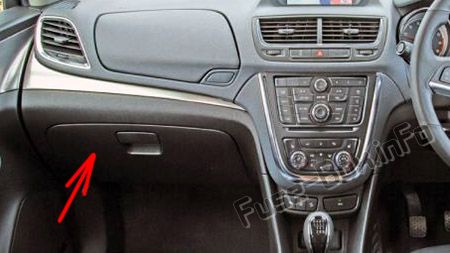

На автомобилях с правосторонним рулем, он находится за крышкой в перчаточном ящике со стороны пассажира.
Чтобы получить доступ к предохранителям, откройте перчаточный ящик, затем откройте крышку, откиньте ее вниз и потяните.
Грузовое отделение

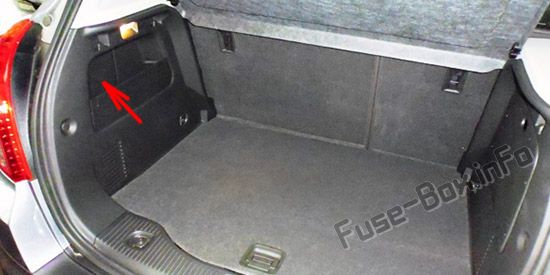

Он расположен с левой стороны заднего отсека.
Для доступа к предохранителям снимите крышку.
Схемы блока предохранителей
2017

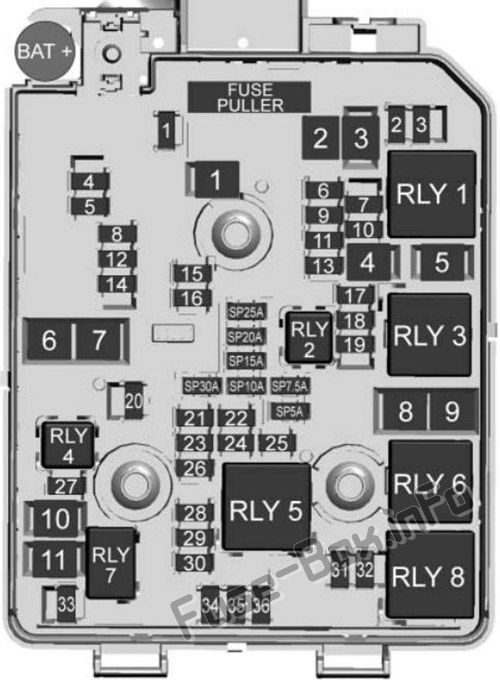

Моторного отсека
| № | Схема |
|---|---|
| Мини предохранители: | |
| 1 | Люк на крыше |
| 2 | Переключатель наружных зеркал/датчик дождя |
| 3 | - |
| 4 | - |
| 5 | Модуль управления электрическим тормозом |
| 6 | Интеллектуальный датчик батареи |
| 7 | Блокировка рулевой колонки |
| 8 | Модуль управления коробкой передач |
| 9 | - |
| 10 | Камера заднего вида/внутреннее зеркало заднего вида/переключатель фар/фары |
| 11 | Стеклоочиститель заднего стекла |
| 12 | Обогрев заднего стекла |
| 13 | Сиденье, поясничная опора |
| 14 | Обогрев наружных зеркал |
| 15 | Модуль LPG/модуль управления топливной системой |
| 16 | Обогрев сидений |
| 17 | Модуль управления коробкой передач R/C/водяной насос/дополнительный обогреватель |
| 18 | Модуль управления двигателем R/C |
| 19 | Топливный насос |
| 20 | - |
| 21 | Охлаждающий вентилятор |
| 22 | - |
| 23 | Катушка зажигания/форсунки |
| 24 | Насос омывателя |
| 25 | Привод фары (правая) |
| 26 | Датчики управления двигателем |
| 27 | - |
| 28 | Зажигание |
| 29 | Зажигание 1/2 |
| 30 | Вытяжная система |
| 31 | Левый дальний свет |
| 32 | Правый дальний свет |
| 33 | Модуль управления двигателем |
| 34 | Horn |
| 35 | Система кондиционирования воздуха |
| 36 | Передняя противотуманная фара |
| J-образные предохранители: | |
| 1 | Модуль управления электрическим тормозом |
| 2 | Передний стеклоочиститель |
| 3 | Модуль питания |
| 4 | Клемма питания блока предохранителей панели приборов |
| 5 | - |
| 6 | Подогреватель топлива |
| 7 | Стартер |
| 8 | Охлаждающий вентилятор |
| 9 | Охлаждающий вентилятор |
| 10 | Модуль управления двигателем/свеча накаливания |
| 11 | Стартер |

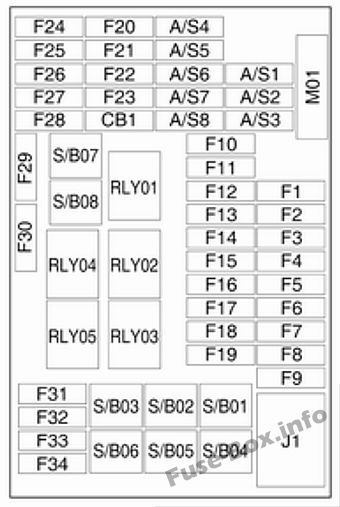

Приборная доска
| № | Схема |
|---|---|
| Мини предохранители: | |
| 1 | Модуль управления кузовом |
| 2 | Модуль управления кузовом |
| 3 | Модуль управления кузовом |
| 4 | Модуль управления кузовом |
| 5 | Модуль управления кузовом |
| 6 | Модуль управления кузовом |
| 7 | Модуль управления кузовом |
| 8 | Модуль управления кузовом |
| 9 | Замок зажигания |
| 10 | Модуль диагностики безопасности |
| 11 | Разъем канала передачи данных |
| 12 | Климат-контроль |
| 13 | Задняя дверь |
| 14 | Модуль центрального шлюза |
| 15 | Предупреждение о выходе из полосы движения/Внутреннее зеркало |
| 16 | Адаптивное переднее освещение |
| 17 | Блокировка колонны |
| 18 | Ультразвуковой модуль помощи при парковке |
| 19 | Модуль управления кузовом/регулятор регулируемого напряжения |
| 20 | Руль |
| 21 | Прикуриватель/розетка постоянного тока (спереди) |
| 22 | - |
| 23 | Прикуриватель/розетка постоянного тока для дополнительного оборудования (задняя часть центральной консоли) |
| 24 | Запасной |
| 25 | Телематический сервисный модуль |
| 26 | Рулевое колесо с подогревом |
| 27 | Комбинация приборов/информационно-развлекательная система/переключатель дополнительного отопителя |
| 28 | Розетка для прицепа |
| 29 | Дисплей/информационно-развлекательная система |
| 30 | Модуль управления коробкой передач |
| 31 | Комбинация приборов |
| 32 | Информационно-развлекательная система |
| 33 | Розетка для прицепа |
| 34 | Модуль пассивного входа/пассивного запуска |
| Предохранители S/B: | |
| 1 | Переключатель сиденья с электроприводом |
| 2 | Запасной |
| 3 | Электростеклоподъемники передние |
| 4 | Электрические стеклоподъемники задние |
| 5 | Логистический режим |
| 6 | Переключатель сиденья с электроприводом |
| 7 | Запасной |
| 8 | Запасной |

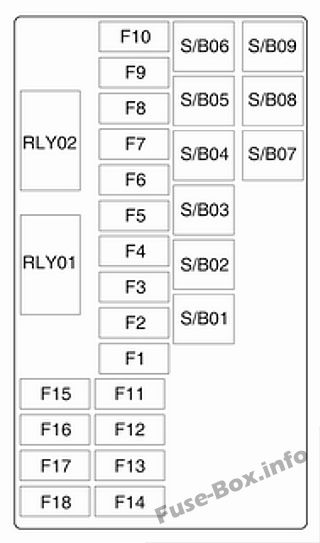

Грузовое отделение
| № | Схема |
|---|---|
| Мини предохранители: | |
| 1 | - |
| 2 | - |
| 3 | Усилитель |
| 4 | - |
| 5 | Полный привод |
| 6 | Запасной |
| 7 | - |
| 8 | Запасной |
| 9 | Запасной |
| 10 | Запасной |
| 11 | - |
| 12 | Запасной |
| 13 | - |
| 14 | - |
| 15 | Запасной |
| 16 | - |
| Предохранители S/B: | |
| 1 | - |
| 2 | - |
| 3 | - |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | Трансформатор постоянного/постоянного тока 400 Вт |
| 8 | Трансформатор постоянного/постоянного тока 400 Вт |
| 9 | - |
2018, 2019
Моторного отсека
| № | Схема |
|---|---|
| Мини предохранители: | |
| 1 | Люк на крыше |
| 2 | Переключатель наружных зеркал/датчик дождя |
| 3 | - |
| 4 | - |
| 5 | Модуль управления электрическим тормозом |
| 6 | Интеллектуальный датчик батареи |
| 7 | Блокировка рулевой колонки |
| 8 | Модуль управления коробкой передач |
| 9 | - |
| 10 | Камера заднего вида/внутреннее зеркало заднего вида/переключатель фар/фары |
| 11 | Стеклоочиститель заднего стекла |
| 12 | Обогрев заднего стекла |
| 13 | Сиденье, поясничная опора |
| 14 | Обогрев наружных зеркал |
| 15 | Модуль LPG/модуль управления топливной системой |
| 16 | Обогрев сидений |
| 17 | Модуль управления коробкой передач R/C/водяной насос/дополнительный обогреватель |
| 18 | Модуль управления двигателем R/C |
| 19 | Топливный насос |
| 20 | - |
| 21 | Охлаждающий вентилятор |
| 22 | - |
| 23 | Катушка зажигания/форсунки |
| 24 | Насос омывателя |
| 25 | Привод фары (правая) |
| 26 | Датчики управления двигателем |
| 27 | - |
| 28 | Зажигание |
| 29 | Зажигание 1/2 |
| 30 | Вытяжная система |
| 31 | Левый дальний свет |
| 32 | Правый дальний свет |
| 33 | Модуль управления двигателем |
| 34 | Horn |
| 35 | Система кондиционирования воздуха |
| 36 | Передняя противотуманная фара |
| J-образные предохранители: | |
| 1 | Модуль управления электрическим тормозом |
| 2 | Передний стеклоочиститель |
| 3 | Модуль питания |
| 4 | Клемма питания блока предохранителей панели приборов |
| 5 | - |
| 6 | Подогреватель топлива |
| 7 | Стартер |
| 8 | Охлаждающий вентилятор |
| 9 | Охлаждающий вентилятор |
| 10 | Модуль управления двигателем/свеча накаливания |
| 11 | Стартер |
Приборная доска
| № | Схема |
|---|---|
| Мини предохранители: | |
| 1 | Модуль управления кузовом |
| 2 | Модуль управления кузовом |
| 3 | Модуль управления кузовом |
| 4 | Модуль управления кузовом |
| 5 | Модуль управления кузовом |
| 6 | Модуль управления кузовом |
| 7 | Модуль управления кузовом |
| 8 | Модуль управления кузовом |
| 9 | Замок зажигания |
| 10 | Модуль диагностики безопасности |
| 11 | Разъем канала передачи данных |
| 12 | Климат-контроль |
| 13 | Задняя дверь |
| 14 | Модуль центрального шлюза |
| 15 | Предупреждение о выходе из полосы движения/Внутреннее зеркало |
| 16 | Адаптивное переднее освещение |
| 17 | Блокировка колонны |
| 18 | Ультразвуковой модуль помощи при парковке |
| 19 | Модуль управления кузовом/регулятор регулируемого напряжения |
| 20 | Руль |
| 21 | Прикуриватель/розетка постоянного тока (спереди) |
| 22 | - |
| 23 | Прикуриватель/розетка постоянного тока для дополнительного оборудования (задняя часть центральной консоли) |
| 24 | Запасной |
| 25 | Телематический сервисный модуль |
| 26 | Рулевое колесо с подогревом |
| 27 | Комбинация приборов/информационно-развлекательная система/переключатель дополнительного отопителя |
| 28 | Розетка для прицепа |
| 29 | Дисплей/информационно-развлекательная система |
| 30 | Модуль управления коробкой передач |
| 31 | Комбинация приборов |
| 32 | Информационно-развлекательная система |
| 33 | Розетка для прицепа |
| 34 | Модуль пассивного входа/пассивного запуска |
| Предохранители S/B: | |
| 1 | Переключатель сиденья с электроприводом |
| 2 | Запасной |
| 3 | Электростеклоподъемники передние |
| 4 | Электрические стеклоподъемники задние |
| 5 | Логистический режим |
| 6 | Переключатель сиденья с электроприводом |
| 7 | Запасной |
| 8 | Запасной |
| Миди-предохранители: | |
| M01 | PTC |

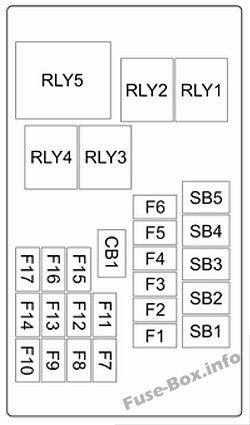

Грузовое отделение
| № | Схема |
|---|---|
| Мини предохранители: | |
| 1 | Усилитель |
| 2 | Полный привод |
| 3 | - |
| 4 | 2018: Не используется 2019: Селективное каталитическое восстановление |
| 5 | 2018: Не используется 2019: Селективное каталитическое восстановление |
| 6 | 2018: Запасной 2019: Селективное каталитическое восстановление |
| 7 | 2018: Не используется 2019: Селективное каталитическое восстановление |
| 8 | Запасной |
| 9 | Запасной |
| 10 | Запасной |
| 11 | - |
| 12 | Запасной |
| 13 | - |
| 14 | - |
| 15 | Запасной |
| 16 | - |
| 17 | - |
| 18 | - |
| Предохранители S/B: | |
| 1 | Трансформатор постоянного/постоянного тока 400 Вт |
| 2 | Трансформатор постоянного/постоянного тока 400 Вт |
| 3 | - |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | - |
