Предохранители и реле Opel / Vauxhall Movano B (2010-2018)

Схемы относятся к указанным годам и вариантам Opel / Vauxhall Movano B (2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.

Расположение предохранителей Opel Movano B / Vauxhall Movano B 2010-2018

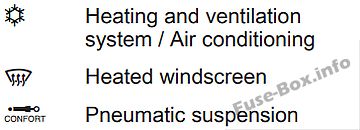

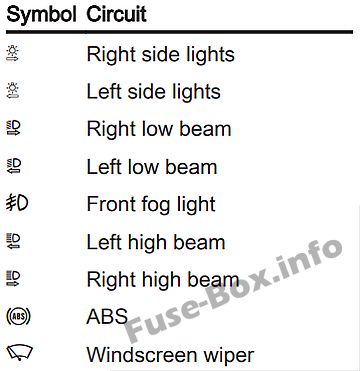

Блок предохранителей в моторном отсеке

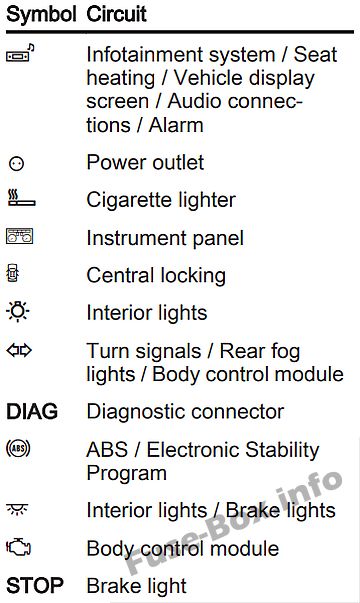

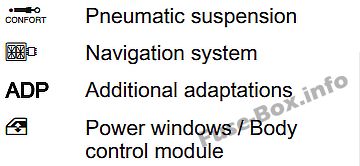

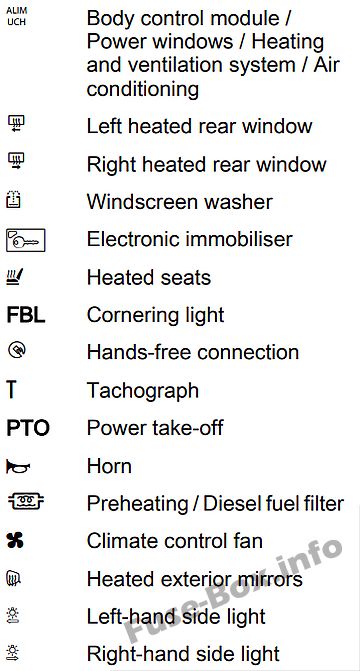

Блок предохранителей панели приборов

Расположен за панелью отделки с левой стороны приборной панели.
Потяните верхнюю часть панели отделки, чтобы снять ее.

Блок предохранителей в багажном отделении (при наличии)

Комби:Расположен за панелью отделки с правой стороны грузового отделения, за задней дверью.
С помощью подходящего инструмента, напр. плоской отверткой отсоедините панель отделки в 3 местах, показанных на рисунке, и снимите ее. Не храните какие-либо предметы за этой панелью.

Схема блока предохранителей (Combi)

Автобус:Расположен под панелью обшивки подножки в нижней правой части грузового отделения.
С помощью подходящего инструмента, напр. плоской отверткой отсоедините панель отделки в 3 местах, показанных на рисунке, и снимите ее. Не храните какие-либо предметы за этой панелью.

Схема блока предохранителей (автобус)
