Предохранители и реле Opel/Vauxhall Tigra B (2004-2009)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Tigra B (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Tigra B / Vauxhall Tigra B 2004-2009 гг.
Использована информация из руководств по эксплуатации 2008 и 2009 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя (розетка) в Opel/Vauxhall Tigra B Это предохранитель №25 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

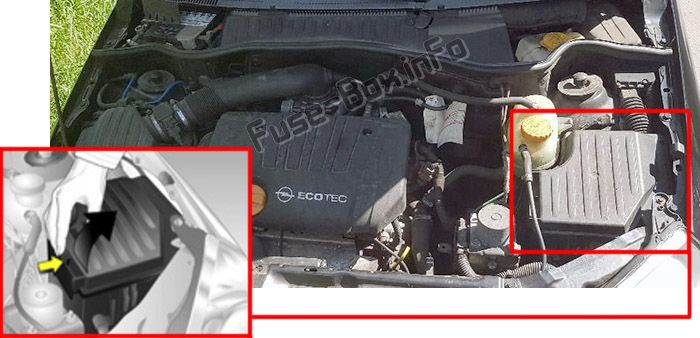

Блок предохранителей находится в моторном отсеке рядом с расширительным бачком охлаждающей жидкости.
Схема блока предохранителей
Схема блока предохранителей

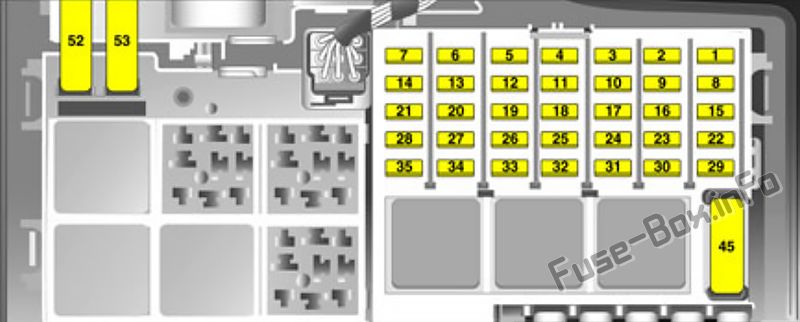

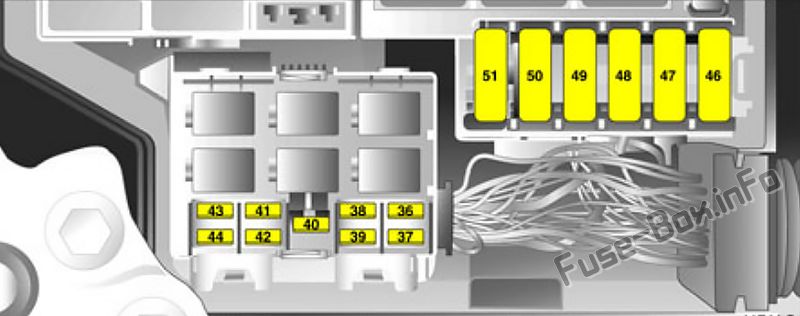

Z13D Двигатель

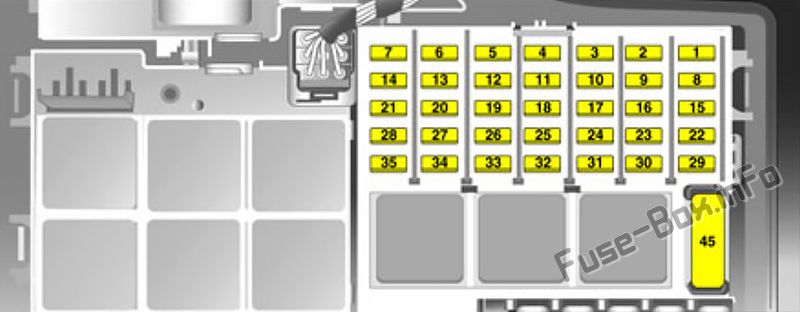

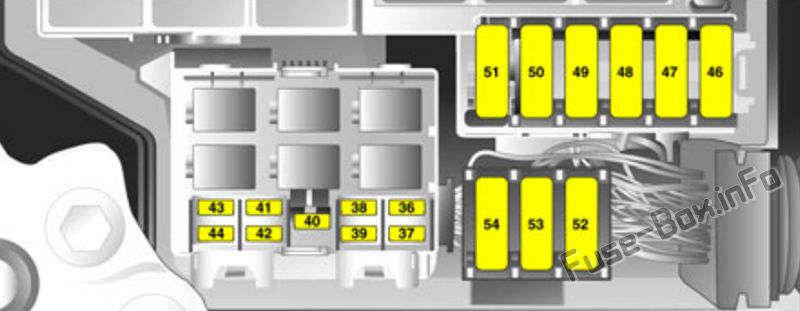

Другие двигатели
| № | Схема |
|---|---|
| 1 | Центральный блок управления |
| 2 | Блок управления двигателем |
| 3 | Приборы, информационный дисплей, выключатель света, звуковой сигнал, аварийная сигнализация, иммобилайзер |
| 4 | - |
| 5 | Электростеклоподъемник (слева) |
| 6 | - |
| 7 | - |
| 8 | Замок зажигания, стартер |
| 9 | Система впрыска, топливный насос |
| 10 | Horn |
| 11 | Центральный блок управления |
| 12 | Информационный дисплей, Информационно-развлекательная система: двигатель Z13 DT |
| 13 | сигнализация Воксхолл |
| 14 | Обогрев наружных зеркал |
| 15 | Система омывателя ветрового стекла |
| 16 | Подсвечник |
| 17 | Центральный блок управления |
| 18 | Обогрев заднего стекла |
| 19 | Электростеклоподъемник (справа) |
| 20 | - |
| 21 | - |
| 22 | Центральный блок управления, иммобилайзер |
| 23 | Стеклоочистители |
| 24 | Информационно-развлекательная система, Информационный дисплей, Выключатель света, Плафон, Приборы, ESP |
| 25 | Фонари заднего хода, прикуриватель, розетка для аксессуаров |
| 26 | Обогрев сиденья (справа) |
| 27 | Обогрев сиденья (слева) |
| 28 | ABS |
| 29 | Выдвижная стальная крыша |
| 30 | Блок управления двигателем |
| 31 | Система кондиционирования воздуха |
| 32 | АБС, подушка безопасности |
| 33 | Контроль двигателя |
| 34 | Подогрев дизельного фильтра |
| 35 | Электрические стеклоподъемники, Информационно-развлекательная система |
| 36 | Ближний свет (левый) |
| 37 | Правый ближний свет, регулировка угла наклона фар |
| 38 | Задний фонарь (слева), стояночный фонарь (слева) |
| 39 | Задний фонарь (справа), стояночный фонарь (справа) |
| 40 | Стоп-сигналы, круиз-контроль |
| 41 | Передние противотуманные фары |
| 42 | Задний противотуманный фонарь |
| 43 | Дальний свет (левый) |
| 44 | Дальний свет (правый) |
| 45 | Вентилятор |
| 46 | Блок управления двигателем |
| 47 | Выдвижная стальная крыша |
| 48 | Стартер |
| 49 | ESP |
| 50 | АБС, ЕСП |
| 51 | Бензиновый двигатель: Изитроник Дизельный двигатель: Блок управления двигателем |
| 52 | Вентилятор радиатора |
| 53 | Вентилятор радиатора |
| 54 | - |
