Предохранители и реле Opel/Vauxhall Vivaro B (2015-2018)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Vivaro B (2015-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Vivaro B / Vauxhall Vivaro B 2015-2018
Предохранители прикуривателя (розетка):№ 33, № 40 и № 42 (2015 г.), или № 34, № 41 и № 43 (2016-2017 гг.), или № 31, № 38 и № 40 (2018 г.) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

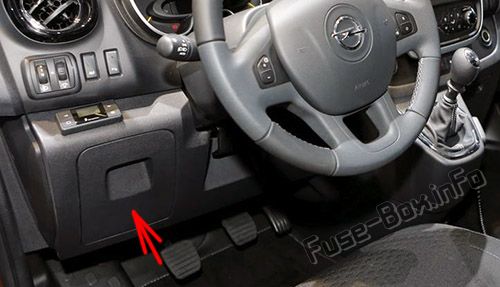

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны приборной панели за облицовкой.
Потяните верхнюю часть панели отделки и снимите ее, чтобы получить доступ к блоку предохранителей. Не храните какие-либо предметы за этой панелью.
Схемы блока предохранителей
Схемы блока предохранителей

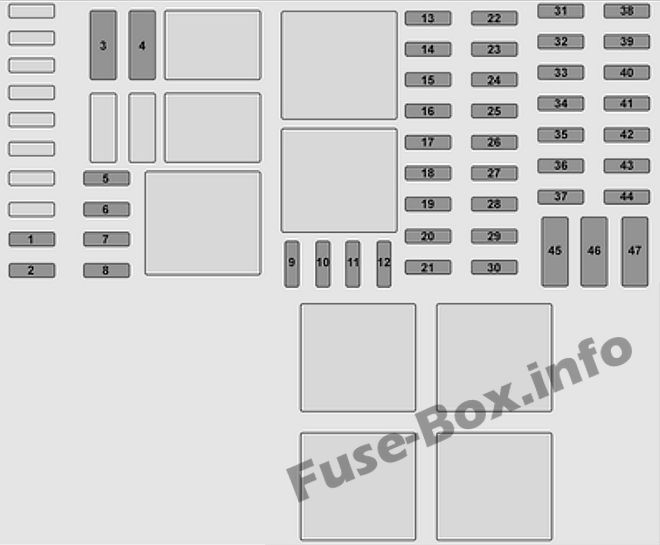

2015
| № | Схема |
|---|---|
| 1 | Автомобильный аккумулятор (с системой электронного ключа) |
| 2 | Резервный аккумулятор APC (с системой электронного ключа) |
| 3 | Система отопления и вентиляции |
| 4 | Адаптации |
| 5 | Адаптации |
| 6 | Система отопления и вентиляции |
| 7 | Дополнительное отопление и вентиляция, система кондиционирования |
| 8 | Дополнительная система отопления и вентиляции |
| 9 | Электрические наружные зеркала заднего вида, дополнительные приспособления |
| 10 | Обогрев наружных зеркал |
| 11 | Радио, мультимедиа, наружные зеркала с электроприводом, диагностический разъем |
| 12 | Мультимедиа, тягово-сцепное устройство |
| 13 | Габаритные огни, защита от разряда аккумулятора |
| 14 | Система впрыска топлива, система контроля давления в шинах, система электронного ключа |
| 15 | Аварийная сигнализация, сигналы поворота и смены полосы движения |
| 16 | Центральный замок |
| 17 | Левый дальний свет, правый ближний свет, задние фонари, левый дневной ходовой огонь |
| 18 | Передние противотуманные фары, задние противотуманные фары, освещение номерного знака |
| 19 | Сигнализация, звуковой сигнал, освещение, стеклоочиститель |
| 20 | Приборный щиток |
| 21 | Выключатель |
| 22 | Стеклоочиститель заднего стекла, насос омывателя ветрового стекла, звуковой сигнал |
| 23 | Общая батарея БТР |
| 24 | Фонари заднего хода |
| 25 | Тормозной переключатель |
| 26 | Впрыск топлива, стартер |
| 27 | Подушка безопасности, замок рулевой колонки |
| 28 | Электростеклоподъемник пассажира |
| 29 | Усилитель руля |
| 30 | Стоп-сигналы |
| 31 | Резервный аккумулятор APC (с системой электронного ключа) |
| 32 | Сервисный дисплей |
| 33 | Прикуриватель, розетка |
| 34 | Правый дальний свет, левый ближний свет, габаритные огни, правый дневной ходовой огонь |
| 35 | Стоп-сигналы, АБС, иммобилайзер |
| 36 | Освещение салона, кондиционер |
| 37 | Запуск с системой электронного ключа |
| 38 | Стеклоочиститель заднего стекла |
| 39 | Предупреждающие звонки |
| 40 | Розетка в грузовом отделении |
| 41 | Электростеклоподъемник водителя |
| 42 | Задняя розетка |
| 43 | Запуск, блок управления кузовом |
| 44 | Сиденья с подогревом |
| 45 | Отопление, кондиционер |
| 46 | Дворники |
| 47 | Тахограф |

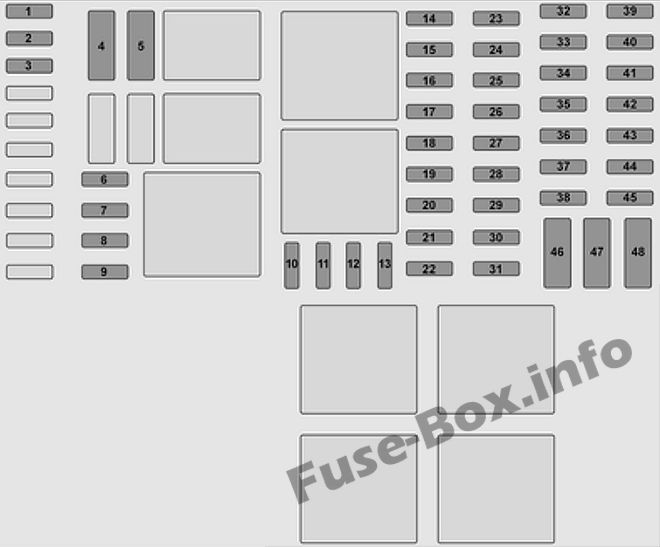

2016, 2017
| № | Схема |
|---|---|
| 1 | Аккумулятор для впрыска AdBlue |
| 2 | Автомобильный аккумулятор (с системой электронного ключа) |
| 3 | Резервный аккумулятор APC (с системой электронного ключа) |
| 4 | Система отопления и вентиляции |
| 5 | Адаптации |
| 6 | Адаптации |
| 7 | Система отопления и вентиляции |
| 8 | Дополнительная система отопления и вентиляции/кондиционирования воздуха |
| 9 | Дополнительная система отопления и вентиляции |
| 10 | Электрические наружные зеркала / дополнительные приспособления |
| 11 | Обогрев наружных зеркал |
| 12 | Радио / мультимедиа / наружные зеркала с электроприводом / диагностический разъем |
| 13 | Мультимедиа / прицепное устройство |
| 14 | Габаритные огни/защита от разрядки аккумулятора |
| 15 | Система впрыска топлива / система контроля давления в шинах / система электронного ключа |
| 16 | Аварийная сигнализация/сигналы поворота и смены полосы движения |
| 17 | Центральный замок |
| 18 | Левый дальний свет/правый ближний свет/задние фонари/левый дневной ходовой огонь |
| 19 | Передние противотуманные фары/задние противотуманные фары/подсветка номерного знака |
| 20 | Сигнализация/звуковой сигнал/освещение/стеклоочиститель |
| 21 | Приборный щиток |
| 22 | Выключатель |
| 23 | Стеклоочиститель заднего стекла / насос омывателя ветрового стекла / звуковой сигнал |
| 24 | Общая батарея БТР |
| 25 | Фонари заднего хода |
| 26 | Тормозной переключатель |
| 27 | Впрыск топлива / стартер |
| 28 | Подушка безопасности/замок рулевой колонки |
| 29 | Электростеклоподъемник пассажира |
| 30 | Усилитель руля |
| 31 | Стоп-сигналы |
| 32 | Резервный аккумулятор APC (с системой электронного ключа) |
| 33 | Сервисный дисплей |
| 34 | Прикуриватель / розетка |
| 35 | Правый дальний свет / левый ближний свет / габаритные огни / правый дневной ходовой огонь |
| 36 | Стоп-сигналы/АБС/иммобилайзер |
| 37 | Внутреннее освещение/кондиционер |
| 38 | Запуск с системой электронного ключа |
| 39 | Стеклоочиститель заднего стекла |
| 40 | Предупреждающие звонки |
| 41 | Розетка в грузовом отделении |
| 42 | Электростеклоподъемник водителя |
| 43 | Задняя розетка |
| 44 | Модуль запуска/управления кузовом |
| 45 | Сиденья с подогревом |
| 46 | Отопление / кондиционирование |
| 47 | Дворники |
| 48 | Тахограф |

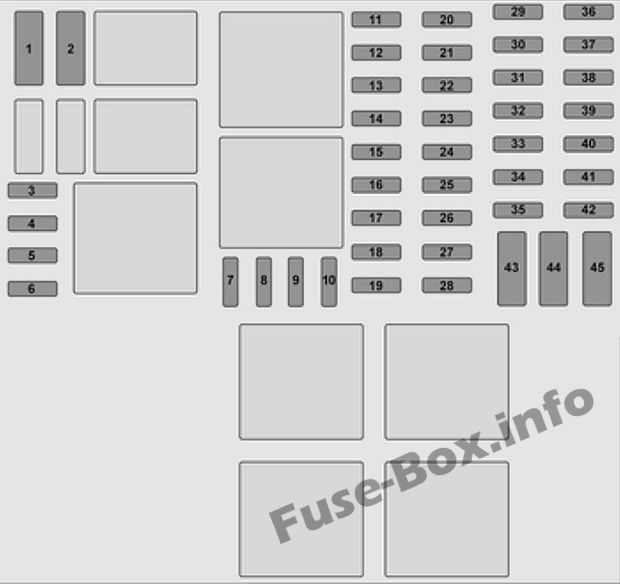

2018
| № | Схема |
|---|---|
| 1 | Резервный аккумулятор (с системой электронного ключа) |
| 2 | Адаптации |
| 3 | Адаптации |
| 4 | Автомобильный аккумулятор (с системой электронного ключа) |
| 5 | Дополнительное отопление и вентиляция / Система кондиционирования |
| 6 | Дополнительная система отопления и вентиляции |
| 7 | Электрические наружные зеркала / Дополнительные приспособления |
| 8 | Обогрев наружных зеркал |
| 9 | Радио / Мультимедиа / Наружные зеркала с электроприводом / Диагностический разъем |
| 10 | Мультимедиа / Тягово-сцепное устройство |
| 11 | Габаритные огни / Защита от разрядки аккумулятора |
| 12 | Правый дальний свет / Левый ближний свет / Габаритные огни / Правый дневной ходовой огонь |
| 13 | Аварийная сигнализация / Сигналы поворота и смены полосы движения |
| 14 | Центральный замок |
| 15 | Левый дальний свет / Правый ближний свет / Задние фонари / Левый дневной ходовой огонь |
| 16 | Передние противотуманные фары / Задние противотуманные фары / Освещение номерного знака |
| 17 | Сигнализация / Звуковой сигнал / Освещение / Стеклоочиститель |
| 18 | Приборный щиток |
| 19 | Система отопления и вентиляции |
| 20 | Стеклоочиститель заднего стекла / Насос омывателя ветрового стекла / Звуковой сигнал |
| 21 | Общая батарея |
| 22 | Фонари заднего хода |
| 23 | Тормозной переключатель |
| 24 | Впрыск топлива / Стартер |
| 25 | Подушка безопасности/замок рулевой колонки |
| 26 | Электростеклоподъемник пассажира |
| 27 | Усилитель руля |
| 28 | Стоп-сигналы |
| 29 | Резервный аккумулятор (с системой электронного ключа) |
| 30 | Сервисный дисплей |
| 31 | Прикуриватель / розетка |
| 32 | Система отопления и вентиляции |
| 33 | Стоп-сигналы / ABS / Иммобилайзер |
| 34 | Внутреннее освещение / Кондиционер |
| 35 | Запуск с системой электронного ключа |
| 36 | Стеклоочиститель заднего стекла |
| 37 | Предупреждающие звонки |
| 38 | Розетка в грузовом отделении |
| 39 | Электростеклоподъемник водителя |
| 40 | Задняя розетка |
| 41 | Блок управления запуском/кузовом |
| 42 | Сиденья с подогревом |
| 43 | Тахограф |
| 44 | Дворники |
| 45 | Отопление/кондиционирование воздуха |
