Предохранители и реле Opel/Vauxhall Zafira B (2006-2014)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Zafira B (2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Расположение предохранителей Opel Zafira B / Vauxhall Zafira B 2006-2014

Оглавление
Блок предохранителей в моторном отсеке

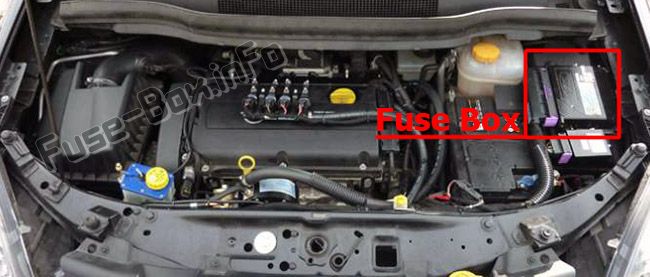

Расположение блока предохранителей
Расположен в передней левой части моторного отсека.

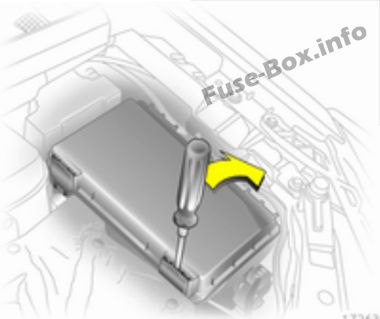

Вставьте отвертку в отверстие до упора и наклоните ее вбок. Откройте крышку вверх и снимите ее.

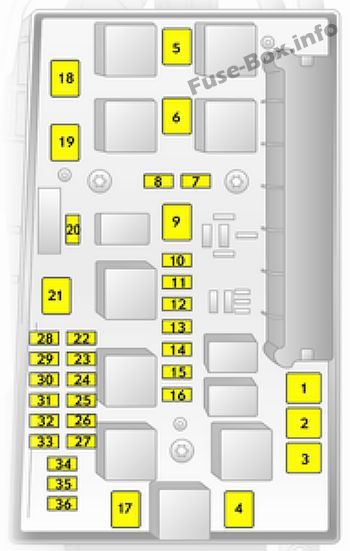

Схема блока предохранителей

Версия А
Назначение предохранителей в сочетании с блоком предохранителей в багажном отделении версии A| № | Схема |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Электронный климат-контроль с вентилятором салона |
| 4 | Вентилятор салона и система кондиционирования воздуха |
| 5 | Вентилятор радиатора |
| 6 | Вентилятор радиатора |
| 7 | Центральный замок |
| 8 | Омыватель лобового стекла, омыватель заднего стекла |
| 9 | Обогрев заднего стекла, обогрев наружных зеркал |
| 10 | Диагностический штекер |
| 11 | Инструменты |
| 12 | Мобильный телефон, информационно-развлекательная система, дисплей |
| 13 | Вежливый свет |
| 14 | Дворники |
| 15 | Дворники |
| 16 | Звуковой сигнал, ABS, выключатель стоп-сигнала, система кондиционирования воздуха |
| 17 | Дизельный топливный фильтр или система кондиционирования воздуха |
| 18 | Стартер |
| 19 | - |
| 20 | Horn |
| 21 | Электроника двигателя |
| 22 | Электроника двигателя |
| 23 | Регулировка угла наклона фар |
| 24 | Топливный насос |
| 25 | - |
| 26 | Электроника двигателя |
| 27 | Отопление, система кондиционирования, датчик качества воздуха |
| 28 | - |
| 29 | Усилитель руля |
| 30 | Электроника двигателя |
| 31 | Стеклоочиститель заднего стекла |
| 32 | Выключатель стоп-сигнала |
| 33 | Регулятор угла наклона фар, переключатель света, переключатель сцепления, приборная панель, модуль двери водителя |
| 34 | Блок управления на рулевой колонке |
| 35 | Информационно-развлекательная система |
| 36 | Прикуриватель, передняя розетка |
Версия Б
Назначение предохранителей в сочетании с блоком предохранителей в багажном отделении версии B| № | Схема |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Электронный климат-контроль с вентилятором салона |
| 4 | Вентилятор салона и система кондиционирования воздуха |
| 5 | Вентилятор радиатора |
| 6 | Вентилятор радиатора |
| 7 | Система омывателя ветрового стекла |
| 8 | Horn |
| 9 | Система омывателя фар |
| 10 | Аварийное отпирание центрального замка |
| 11 | - |
| 12 | - |
| 13 | Противотуманные фары |
| 14 | Дворники |
| 15 | Дворники |
| 16 | Электроника модуля управления, система Open&Start, ABS, выключатель стоп-сигнала |
| 17 | Обогрев дизельного топливного фильтра |
| 18 | Стартер |
| 19 | Электроника трансмиссии |
| 20 | Система кондиционирования воздуха |
| 21 | Электроника двигателя |
| 22 | Электроника двигателя |
| 23 | Адаптивное переднее освещение, регулировка угла наклона фар |
| 24 | Топливный насос |
| 25 | Электроника трансмиссии |
| 26 | Электроника двигателя |
| 27 | Усилитель руля |
| 28 | Электроника трансмиссии |
| 29 | Электроника трансмиссии |
| 30 | Электроника двигателя |
| 31 | Адаптивный передний бой, регулировка угла наклона фар |
| 32 | Тормозная система, система кондиционирования воздуха, переключатель сцепления |
| 33 | Адаптивное переднее освещение, регулировка угла наклона фар, переключатель света |
| 34 | Блок управления на рулевой колонке |
| 35 | Информационно-развлекательная система |
| 36 | Мобильный телефон, информационно-развлекательная система, дисплей |
Блок предохранителей в багажном отделении

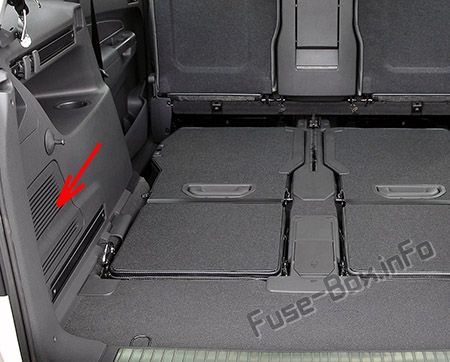

Расположение блока предохранителей
Блок предохранителей находится за крышкой с левой стороны грузового отделения.

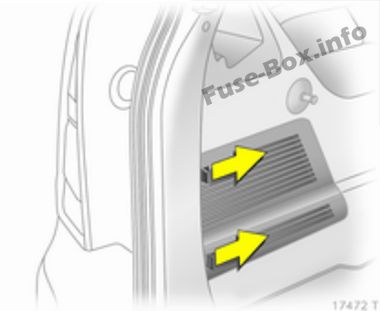

Нажмите фиксирующие выступы вперед и снимите крышку.

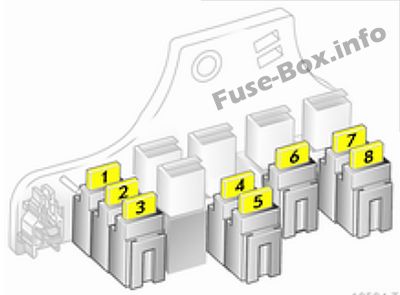

Схема блока предохранителей версии А

| № | Схема |
|---|---|
| 1 | Противотуманные фары |
| 2 | Задняя розетка |
| 3 | Розетка в грузовом отделении |
| 4 | Фонари заднего хода |
| 5 | Задние электрические стеклоподъемники |
| 6 | Система кондиционирования воздуха |
| 7 | Передние электрические стеклоподъемники |
| 8 | Обогрев наружных зеркал |

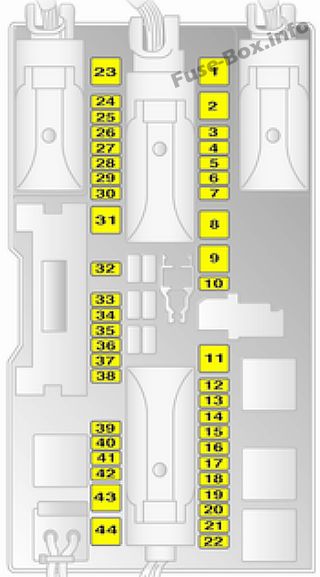

Схема блока предохранителей версии B

| № | Схема |
|---|---|
| 1 | Передние электрические стеклоподъемники |
| 2 | - |
| 3 | Инструменты |
| 4 | Отопление, система кондиционирования, электронный климат-контроль |
| 5 | Подушки безопасности |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | - |
| 10 | - |
| 11 | Обогрев заднего стекла |
| 12 | Стеклоочиститель заднего стекла |
| 13 | Помощь при парковке |
| 14 | Отопление, система кондиционирования |
| 15 | - |
| 16 | Распознавание занятости сидений, система Open&Start |
| 17 | Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало |
| 18 | Приборы, переключатели |
| 19 | - |
| 20 | CDC |
| 21 | Обогрев наружных зеркал |
| 22 | - |
| 23 | Задние электрические стеклоподъемники |
| 24 | Диагностический штекер |
| 25 | - |
| 26 | Складывающиеся наружные зеркала с электроприводом |
| 27 | Ультразвуковой датчик, противоугонная система |
| 28 | - |
| 29 | Прикуриватель, передняя розетка |
| 30 | Задняя розетка |
| 31 | - |
| 32 | - |
| 33 | Система Open&Start |
| 34 | - |
| 35 | Задняя розетка |
| 36 | Розетка для буксирного оборудования |
| 37 | - |
| 38 | Центральный замок, клемма 30 |
| 39 | Обогрев левого сиденья |
| 40 | Обогрев правого сиденья |
| 41 | - |
| 42 | - |
| 43 | - |
| 44 | - |
