Предохранители и реле Opel/Vauxhall Zafira Tourer C (2011-2019)
Схемы относятся к указанным годам и вариантам Opel/Vauxhall Zafira Tourer C (2011-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Оглавление
Расположение предохранителей Opel Zafira Tourer C / Vauxhall Zafira Tourer C (2011-2019)
Предохранители прикуривателя (розетки) в Opel Zafira Tourer C Это предохранители № 6 (прикуриватель), № 7 (розетка), № 16 (розетка — багажное отделение) в блоке предохранителей панели приборов и предохранитель № 17 (розетка) в блоке предохранителей багажного отделения.
Расположение блока предохранителей
Моторного отсека

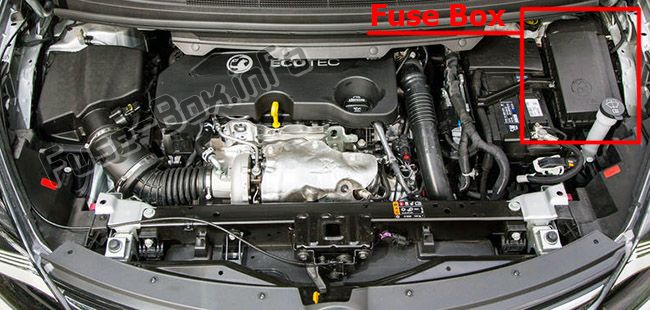

Блок предохранителей находится в передней левой части моторного отсека.

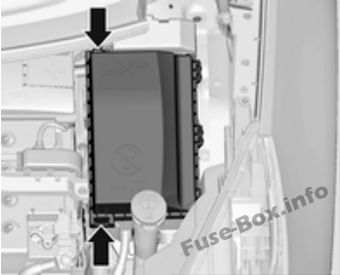

Отсоедините крышку и откиньте ее вверх до упора. Снимите крышку вертикально вверх.
Приборная доска

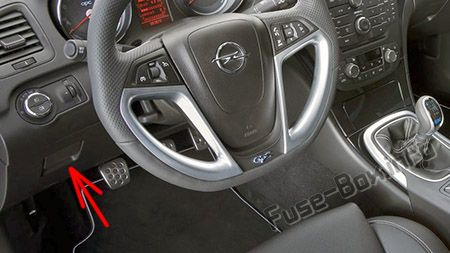

В автомобилях с левым рулем, блок предохранителей находится за вещевым ящиком в приборной панели.
Откройте отсек и сдвиньте его влево, чтобы разблокировать. Сложите отделение вниз и снимите его.

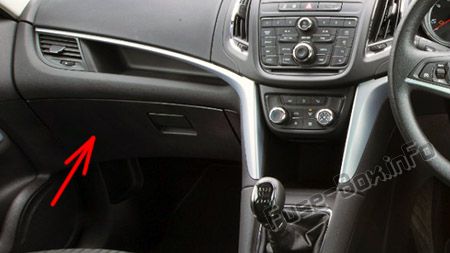

В праворульных автомобилях, он находится за крышкой в перчаточном ящике.
Откройте перчаточный ящик, затем откройте крышку и опустите ее.
Грузовое отделение

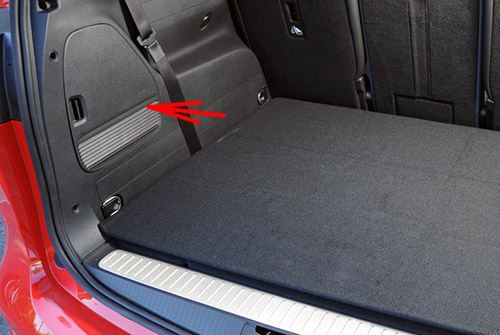

Он находится с левой стороны грузового отделения за крышкой.
Если имеется комплект для ремонта шин, снимите коробку целиком.
Схемы блока предохранителей
2013

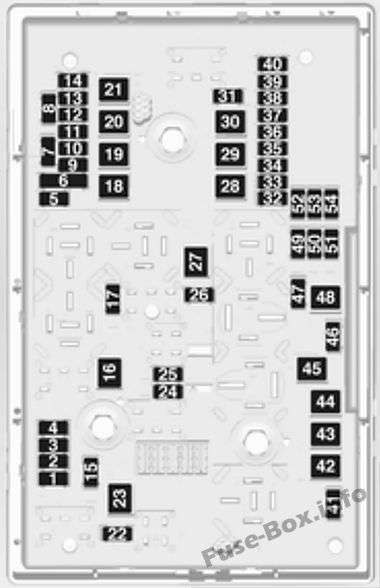

Моторного отсека
| № | Схема |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Лямбда-зонд |
| 3 | Впрыск топлива, система зажигания |
| 4 | Впрыск топлива, система зажигания |
| 5 | - |
| 6 | Обогрев зеркал |
| 7 | Управление вентилятором |
| 8 | Лямбда-зонд, двигатель |
| 9 | Датчик заднего стекла |
| 10 | Датчик батареи |
| 11 | Освобождение багажника |
| 12 | Модуль адаптивного переднего освещения |
| 13 | - |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления коробкой передач |
| 18 | Обогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | ABS |
| 22 | Левый дальний свет (галоген) |
| 23 | Система омывателя фар |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Противотуманные огни |
| 27 | Подогрев дизельного топлива |
| 28 | Система стоп-старт |
| 29 | Электрический стояночный тормоз |
| 30 | ABS |
| 31 | Система старт-стоп, адаптивный круиз-контроль, автономный отопитель |
| 32 | Воздушная подушка |
| 33 | Адаптивное переднее освещение |
| 34 | Насос охлаждающей жидкости |
| 35 | Электрические стеклоподъемники |
| 36 | Компрессор кондиционера |
| 37 | Соленоид вентиляции канистры |
| 38 | Вакуумный насос |
| 39 | Модуль управления топливной системой |
| 40 | Омыватель ветрового стекла, Система омывателя заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | Дворники |
| 44 | Система стеклоочистителя |
| 45 | Вентилятор радиатора |
| 46 | - |
| 47 | Horn |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка уровня фар |
| 51 | Воздушный затвор |
| 52 | Дополнительный отопитель, дизельный двигатель |
| 53 | Модуль управления коробкой передач, Модуль управления двигателем |
| 54 | Мониторинг проводки |

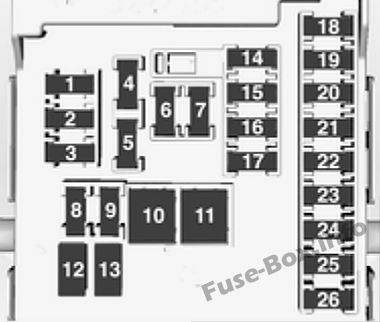

Приборная доска
| № | Схема |
|---|---|
| 1 | Круиз-контроль, ограничитель скорости, адаптивный круиз-контроль, управление на руле |
| 2 | Модуль управления кузовом |
| 3 | Модуль управления кузовом |
| 4 | Радио |
| 5 | Информационно-развлекательная система, приборная панель |
| 6 | Зажигалка |
| 7 | Розетка |
| 8 | Модуль управления кузовом |
| 9 | Модуль подушки безопасности |
| 10 | Модуль управления кузовом |
| 11 | Вентилятор салона кондиционер |
| 12 | - |
| 13 | - |
| 14 | Диагностический разъем |
| 15 | Блок подушки безопасности |
| 16 | Грузовое отделение с розеткой |
| 17 | Система кондиционирования воздуха |
| 18 | Система стоп-старт |
| 19 | Стоп-сигналы, задние фонари, внутреннее освещение |
| 20 | Модуль управления кузовом |
| 21 | Комбинация приборов |
| 22 | Замок зажигания |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | - |
| 26 | - |

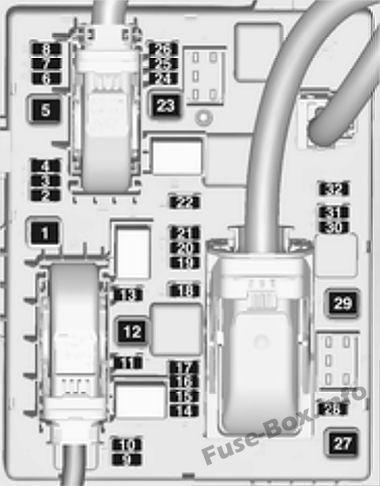

Грузовое отделение
| № | Схема |
|---|---|
| 1 | Модуль прицепа |
| 2 | Выход прицепа |
| 3 | Помощь при парковке |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | Переднее сиденье |
| 8 | Противоугонная система |
| 9 | - |
| 10 | - |
| 11 | Модуль прицепа, Розетка для прицепа |
| 12 | - |
| 13 | Выход прицепа |
| 14 | - |
| 15 | Складывание зеркал, Датчик дождя, Ассистент дальнего света |
| 16 | Внутреннее зеркало |
| 17 | Розетка |
| 18 | - |
| 19 | Обогрев руля |
| 20 | Жалюзи |
| 21 | Обогрев сидений |
| 22 | - |
| 23 | - |
| 24 | - |
| 25 | Адаптивный круиз-контроль, Боковые слепые зоны |
| 26 | - |
| 27 | - |
| 28 | - |
| 29 | - |
| 30 | - |
| 31 | Усилитель, Сабвуфер |
| 32 | Активная система демпфирования, предупреждение о выходе из полосы движения |
2014, 2015, 2016, 2017, 2018, 2019
Моторного отсека
| № | Схема |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | лямбда-зонд |
| 3 | Система впрыска топлива/зажигания |
| 4 | Система впрыска топлива/зажигания |
| 5 | - |
| 6 | Обогрев наружных зеркал/Противоугонная сигнализация |
| 7 | Управление вентилятором/модуль управления двигателем/модуль управления коробкой передач |
| 8 | Лямбда-зонд/Охлаждение двигателя |
| 9 | Датчик заднего стекла |
| 10 | Датчик батареи |
| 11 | Разблокировка задней двери |
| 12 | Адаптивное переднее освещение/автоматическое управление освещением |
| 13 | ABS |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления коробкой передач |
| 18 | Обогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | 2014-2018: Задний электроцентр 2019: Задний электрический центр (с блоком предохранителей в багажном отделении) Подогрев передних сидений (без блока предохранителей в багажном отделении) |
| 22 | Левый дальний свет (галоген) |
| 23 | 2014-2017: Омыватель фар 2018-2019: Не используется |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Передние противотуманные фары |
| 27 | Подогрев дизельного топлива |
| 28 | Система стоп-старт |
| 29 | Электрический стояночный тормоз |
| 30 | ABS |
| 31 | Адаптивный круиз-контроль |
| 32 | Воздушная подушка |
| 33 | Адаптивное переднее освещение/автоматическое управление освещением |
| 34 | Рециркуляция выхлопных газов |
| 35 | Наружное зеркало/датчик дождя |
| 36 | Климат-контроль |
| 37 | Соленоид вентиляции канистры |
| 38 | Вакуумный насос |
| 39 | Центральный модуль управления |
| 40 | Система омывателя ветрового стекла/омывателя заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | Дворники |
| 44 | Дворники |
| 45 | Вентилятор радиатора |
| 46 | - |
| 47 | Horn |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка угла наклона фар/Адаптивное переднее освещение |
| 51 | Воздушный затвор |
| 52 | Дополнительный обогреватель/Дизельный двигатель |
| 53 | Модуль управления коробкой передач/модуль управления двигателем |
| 54 | Вакуумный насос/Комбинация приборов/Отопительная вентиляция/Система кондиционирования |
Приборная доска
| № | Схема |
|---|---|
| 1 | Круиз-контроль/Ограничитель скорости/Адаптивный круиз-контроль/Управление на руле |
| 2 | Внешнее освещение/модуль управления кузовом |
| 3 | Внешнее освещение/модуль управления кузовом |
| 4 | Информационно-развлекательная система |
| 5 | Информационно-развлекательная система/инструмент |
| 6 | Розетка/прикуриватель |
| 7 | Розетка |
| 8 | Левый ближний свет/блок управления кузовным оборудованием |
| 9 | Правый ближний свет/модуль управления кузовным оборудованием/модуль подушки безопасности |
| 10 | Дверные замки/модуль управления кузовом |
| 11 | Внутренний вентилятор |
| 12 | - |
| 13 | 2014-2018: Не используется 2019: Солнцезащитная шторка |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | Розетка |
| 17 | Система кондиционирования воздуха |
| 18 | Логистика |
| 19 | Модуль управления кузовом |
| 20 | Модуль управления кузовом |
| 21 | Комбинация приборов/Противоугонная сигнализация |
| 22 | Датчик зажигания |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | 2014-2018: Не используется 2019: Подогрев руля |
| 26 | - |
Грузовое отделение
| № | Схема |
|---|---|
| 1 | - |
| 2 | Выход прицепа |
| 3 | Помощь при парковке |
| 4 | Система селективного каталитического восстановления |
| 5 | - |
| 6 | - |
| 7 | Сиденье с электроприводом |
| 8 | - |
| 9 | Система селективного каталитического восстановления |
| 10 | Датчик оксида азота |
| 11 | Модуль прицепа/розетка прицепа |
| 12 | Модуль прицепа |
| 13 | Выход прицепа |
| 14 | - |
| 15 | - |
| 16 | Внутреннее зеркало/Камера заднего вида |
| 17 | Розетка |
| 18 | - |
| 19 | 2014-2018: Подогрев руля 2019: Не используется |
| 20 | 2014-2018: Солнечная шторка 2019: Не используется |
| 21 | Подогрев передних сидений |
| 22 | - |
| 23 | - |
| 24 | Система селективного каталитического восстановления |
| 25 | - |
| 26 | - |
| 27 | - |
| 28 | - |
| 29 | - |
| 30 | - |
| 31 | - |
| 32 | Активная система демпфирования/предупреждение о выходе из полосы движения |
