Предохранители и реле Opel Vauxhall Vivaro C 2020-2023
Схемы относятся к указанным годам и вариантам Opel Vauxhall Vivaro C 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
В этой статье мы считаем, что опел Виваро (Vauxhall Vivaro C) третьего поколения, можно получить из 2020 к настоящему. Вот вы найдете блок предохранителей диаграммы Опел Виваро С 2020, 2021, 2022 и 2023, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Opel Vivaro C / Vauxhall Vivaro C
Содержание
Группа по инструментам блок предохранителей

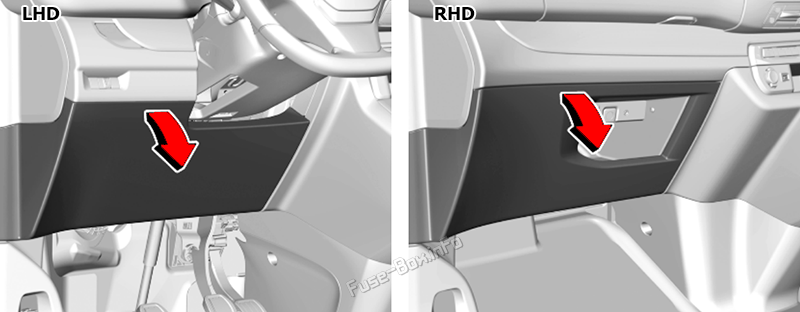

Расположение блока предохранителей
- Это не так.блок предохранителей расположен за обложкой в приборной панели с левой стороны. Отстегните крышку, вытянув верхнюю часть слева, затем направо. Отключите обложку и переверните.
блок предохранителей Диаграммы

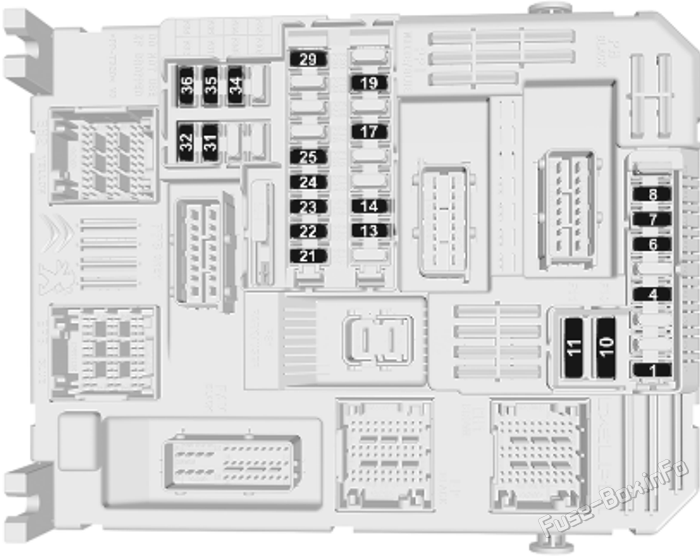

Вариант 1 (Эко)
| № | Цикл |
|---|---|
| 1 | Зажимный переключатель, силовой рулевой механизм |
| 4 | Рог |
| 5 | Передний и задний проемный насос |
| 6 | Передний и задний проемный насос |
| 7 | Сзади розетка питания |
| 8 | Задние стеклоочистители |
| 10/11 | Центральная система блокировки |
| 13 | Выставка на выставке, контроль за климатом, управление системой инфозащиты, переключатель передачи |
| 14 | Система сигнализации против угона, телематический блок |
| 17 | Тематический блок документов |
| 19 | Органы управления рулевого колеса |
| 21 | Противоугонная система или электронная ключевая система |
| 22 | Передняя камера, датчик дождя и света |
| 23 | Напоминание о ремне безопасности |
| 24 | Автостоянка, система инфоустановок, камера заднего вида |
| 25 | Подушки безопасности |
| 29 | Система инфозащиты |
| 31 | Система инфозащиты (+-аккумулятор) |
| 32 | Спереди розетка питания |
| 34 | Внутреннее зеркало, система наблюдения слепых пятен, органы управления дверным зеркалом |
| 35 | Подогреваемые моющие реактивы, регулировка фар |
| 36 | Внутренние огни, заряжаемый факел |

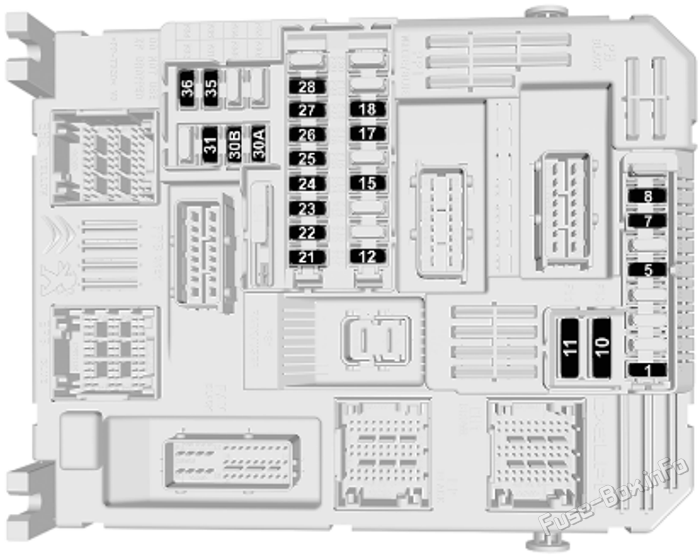

Вариант 2 (полная)
| № | Цикл |
|---|---|
| 1 | Противоугонная система или электронная ключевая система |
| 5 | Автостоянка, система инфоустановок, камера заднего вида |
| 7 | Регулятор заднего климата, усилитель аудиосистемы |
| 8 | Задние стеклоочистители |
| 10/11 | Центральная система блокировки |
| 12 | Система сигнализации против угона |
| 17 | Сзади розетка питания |
| 18 | Телематический блок |
| 21 | Внутренние огни, заряжаемый факел |
| 22 | Внутренние огни, бардачок |
| 23 | Система слепых точечных наблюдений, органы управления дверным зеркалом |
| 24 | Органы управления рулевого колеса |
| 25 | Регулировка диапазона освещения |
| 26 | Напоминание о ремне безопасности |
| 27 | Передняя камера, датчик дождя и света |
| 28 | Выставка на выставке, передние устройства контроля климата, системы управления инфоустойчивостью, переключатель передачи |
| 30A или 30B | Аудиовизуальная система (+-аккумулятор) |
| 31 | Подушки безопасности |
| 33 | Спереди розетка питания |
| 35 | Тематический блок документов |
| 36 | Система инфозащиты |
Сопоставимость двигателей блок предохранителей

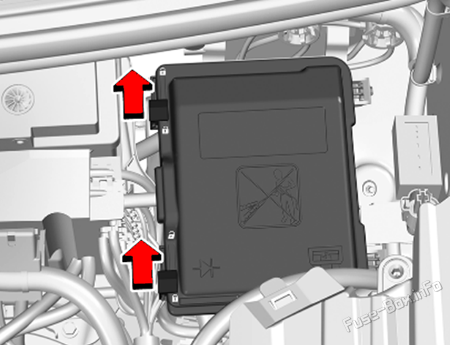

- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Развяжите обложку и снимите ее.
| № | Цикл |
|---|---|
| 12 | Подогреваемые моющие реактивы |
| 14 | Передний и задний проемный насос |
| 15 | Передняя радиолокационная система, управление электроэнергией |
| 17 | Встроенный системный интерфейс |
| 19 | Передний стеклоочиститель |
| 20 | Передний и задний проемный насос |
| 21 | Стиральный насос для фары |
| 22 | Рог |
| 23 | Правый луч |
| 24 | Левый луч |
