Предохранители и реле Opel Vauxhall Movano C 2021-2023
Схемы относятся к указанным годам и вариантам Opel Vauxhall Movano C 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
В этой статье мы считаем, что третий поколение Опел Молано (Vauxhall Moviano) доступно из 2021 к настоящему. Вот вы найдете блок предохранителей диаграммы Опел Мотоано C 2021, 2022 и 2023, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Opel Movano C / Vauxhall Movano C
Содержание
Группа по инструментам блок предохранителей

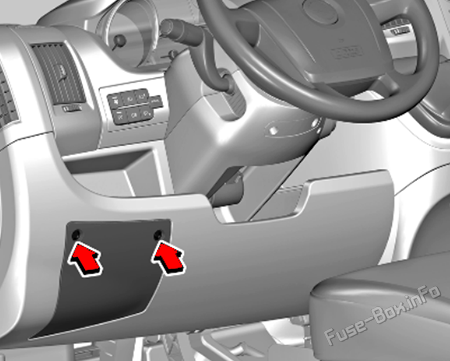

Расположение блока предохранителей
- Это не так.блок предохранителей расположен за обложкой в приборной панели с левой стороны. Удали винты с отвертки и удали крышку, чтобы получить доступ к взрывателям.

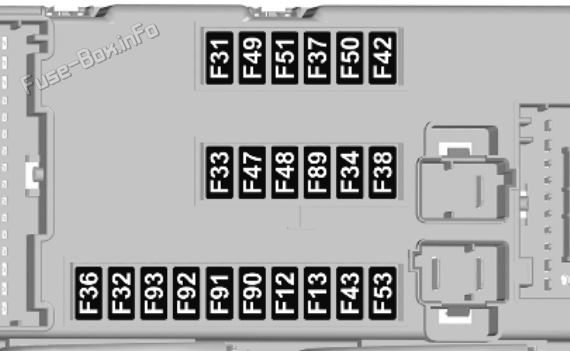

Схема блока предохранителей
| № | Цикл |
|---|---|
| 12 | Правый нижний луч |
| 13 | Левый луч |
| 31 | Группа контроля за приборной панелью |
| 32 | Внутренние огни |
| 33 | Система запуска двигателя |
| 34 | Внутренние огни Минибус - предупредительные фонари |
| 36 | Система инфозащиты/контроль климата/предупреждения/тактограф/блок управления разъединением батарей/дополнительный обогреватель/мониторинг давления в шинах/система запуска стоп-сигналов |
| 37 | Тормозная система/приборная панель |
| 38 | Центральная система блокировки |
| 42 | Электронная система контроля устойчивости/система контроля за тягой /ABS/ Тормозные огни |
| 43 | Моющие машины для ветрового стекла |
| 47 | Электрические окна |
| 48 | Электрические окна |
| 49 | Система помощи при парковке/система информирования/контроль за рулевыми колесами/центральная и боковая панели управления/вспомогательная панель управления/блок управления разъединением батарей/поездка прицепа/датчик дождя/система запуска двигателя |
| 50 | Система подушки безопасности/претензионные устройства |
| 51 | Тахограф/рулевое управление с использованием мощности/система контроля за климатом/огни освещения/навигационная система/предупреждение об отъезде с полосы движения/камера заднего вида/огни освещения |
| 53 | Панель для монтажа |
| 89 | - |
| 90 | Левый луч |
| 91 | Правый луч |
| 92 | Левый передний противотуманный огонь |
| 93 | Передний передний противотуманный огонь |
Дополнительные блок предохранителей

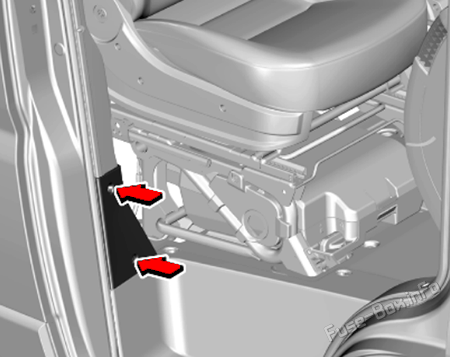

Есть блок предохранителей Расположение в правом стойке B:
- Убери винты с отвертки.
- Вытаскивай гильзу в сторону и зажимай на предохранители.

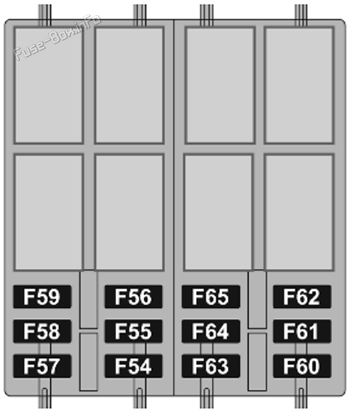

| № | Цикл |
|---|---|
| 54 | Система климатического контроля |
| 55 | Отопление сидений |
| 56 | розетка питания пассажиры |
| 57 | Дополнительный обогревательный прибор |
| 58 | Подогреваемое заднее окно |
| 59 | Подогреваемое заднее окно |
| 60 | - |
| 61 | - |
| 62 | - |
| 63 | Дополнительный обогревательный прибор |
| 64 | - |
| 65 | Дополнительный обогревательный прибор |
Сопоставимость двигателей блок предохранителей

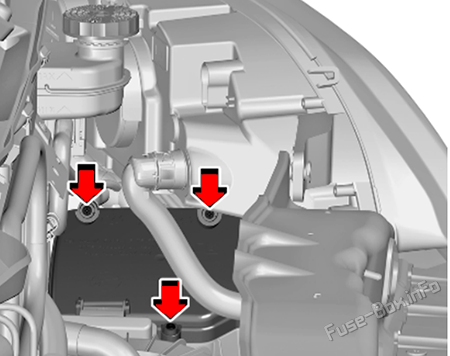

Расположение блока предохранителей
- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Уберите винты и наклоните кожух, чтобы получить доступ к взрывателям.

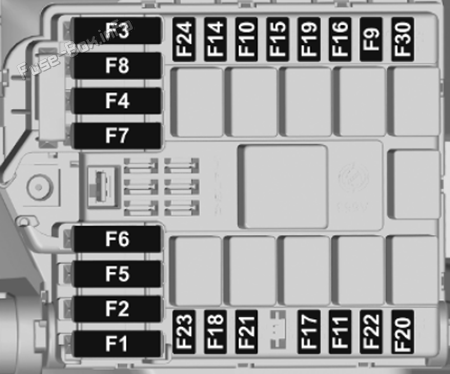

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | ABS |
| 2 | Топливная система |
| 3 | 4.7.5 Выключатель зажигания |
| 4 | Топливная система |
| 5 | Система климатического контроля |
| 6 | Система климатического контроля |
| 7 | Система климатического контроля |
| 8 | Система климатического контроля |
| 9 | розетка питания сзади |
| 10 | Рог |
| 14 | розетка питания вперед |
| 15 | Зажигалка для сигарет |
| 19 | Система климатического контроля |
| 20 | Моющие машины для ветрового стекла |
| 21 | Топливная система |
| 23 | ABS |
| 24 | Вспомогательное устройство управления/электронные зеркала |
| 30 | Система климатического контроля |
