Предохранители и реле Opel Vauxhall Mokka B 2020-2023
Схемы относятся к указанным годам и вариантам Opel Vauxhall Mokka B 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
В этой статье мы считаем, что второе поколение Опел Мокка (Vauxhall Mokka) доступно по адресу:2020 к настоящему. Вот вы найдете блок предохранителей диаграммы Генезис GV80 2021, 2022 и 2023, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Opel Mokka B
Содержание
Группа левых инструментов блок предохранителей
Расположение блока предохранителей

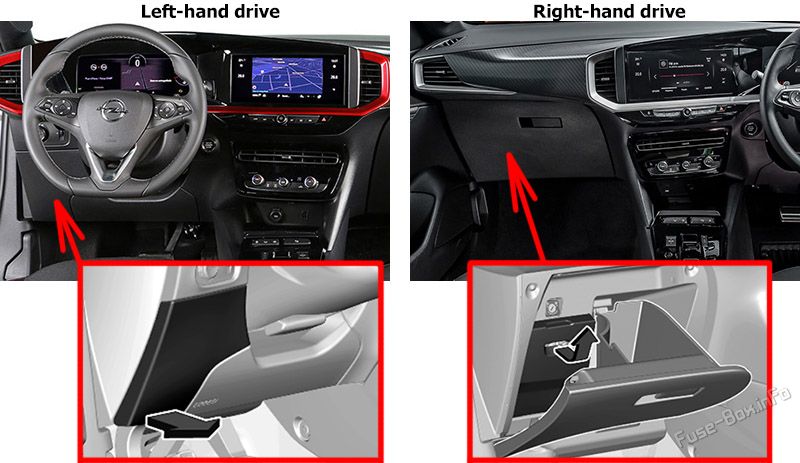

В транспортных средствах с левосторонним управлением,блок предохранителей находится за прикрытием в приборной панели. Разъединить крышку с нижней стороны и удалить.
На транспортных средствах с правосторонним управлением,блок предохранителей находится за обложкой в бардачке. Открой бардачок и сними обложку.

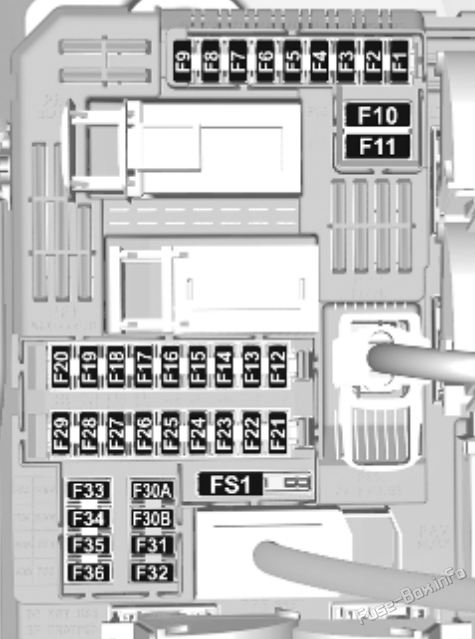

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | РЛС/электронный рулевой механизм/ переключатель сцепления |
| 3 | Вводный заряд/без ключей |
| 4 | Рог |
| 5 | Моющие машины для ветрового стекла |
| 6 | Моющие машины для ветрового стекла |
| 7 | USB |
| 8 | Задний стеклоочиститель |
| 9 | Внутреннее освещение |
| 10 | Центральная система блокировки |
| 11 | Центральная система блокировки |
| 12 | Модуль диагностического соединителя |
| 13 | Неэлектрическая: система климатического контроля Электрический: модуль/радиолокатор для контроля климата |
| 14 | Сигнал тревоги/опель подключается/без ключей |
| 15 | Электрический: электронный модуль переключения передач/устройство управления световыми огнями |
| 16 | Электрическое устройство: устройство разделения сети с низким напряжением |
| 17 | Тематический блок документов |
| 18 | Электроэнергия: Зарезервирована для оборудования для последующей продажи |
| 19 | Электрический: орган управления рулевой колонкой/рулевым колесом |
| 21 | Неэлектрическая: кнопка питания/противоугонная блокировка Кнопка электропитания: |
| 22 | Датчик дождя/датчик света/камера |
| 23 | Напоминание о ремне безопасности/двойной переключатель тормозов/прицеп |
| 24 | Информирование/операция по вопросам стоянки/камера заднего вида |
| 25 | Подушки безопасности |
| 27 | Система сигнализации против угона |
| 28 | Прицеп |
| 29 | Инфотайнция |
| 31 | Зажигалка для сигарет/12 V розетка питания |
| 32 | Подогрев рулевого колеса |
| 33 | Неэлектрическая: система климатического контроля/автоматическая трансмиссия Электрическое: предупреждение/предварительное кондиционирование температуры пешеходов |
| 34 | Помощь в организации стоянки/регулировка внешнего зеркала |
| 35 | Внешнее освещение |
| 36 | Внутреннее освещение |
Группа по правовым инструментам блок предохранителей
Расположение блока предохранителей

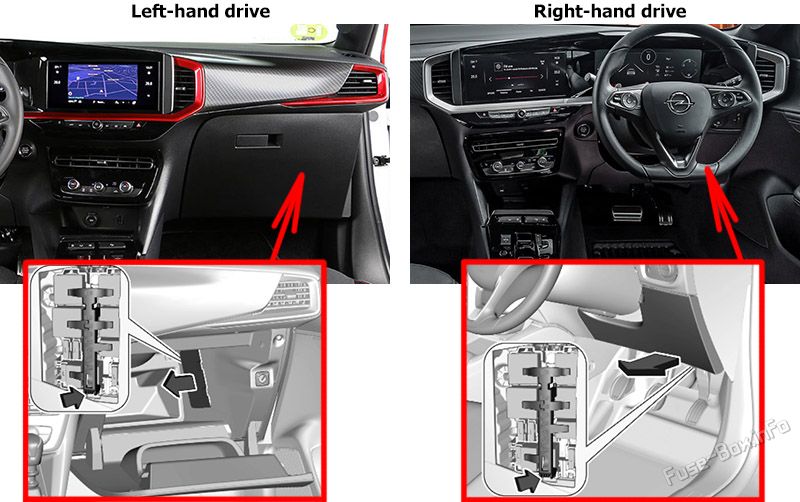

На левостороннем транспортном средствеС,блок предохранителей находится за обложкой в бардачке. Открой бардачок и сними обложку. Удалить скобку.
На транспортных средствах с правосторонним управлением,блок предохранителей расположен за обложкой в приборной панели. Разъединить крышку с нижней стороны и удалить. Удалить скобку.

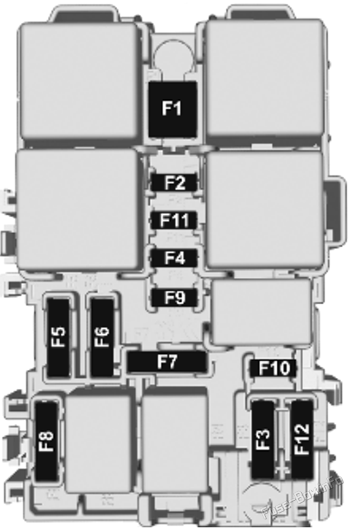

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Подогреваемое заднее окно |
| 2 | Нагреваемые внешние зеркала |
| 3 | Передние окна с питанием |
| 4 | Регулировка внешнего зеркала/складные зеркала |
| 5 | Задние окна с питанием |
| 10 | Подогреваемые передние сиденья |
Сопоставимость двигателей блок предохранителей
Расположение блока предохранителей

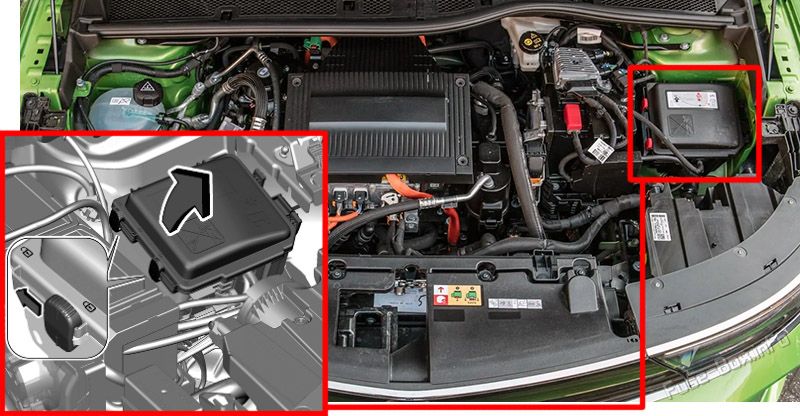

- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Развяжите обложку и снимите ее.

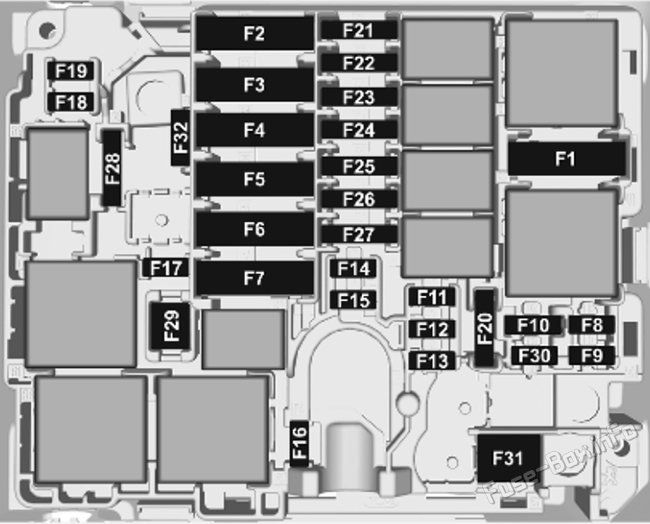

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Система климатического контроля |
| 2 | Тормозная система |
| 3 | блок предохранителей (правая сторона приборной панели) |
| 4 | Тормозная система |
| 5 | Неэлектрический: модуль управления кузовом |
| 6 | Охлаждающий вентилятор |
| 7 | Модуль управления кузовом |
| 8 | Неэлектрический: модуль управления двигателем/топливный насос Электрический: Клапанный контроль за климатом |
| 9 | Неэлектрические:NOX датчик/датчик дизельной воды Электрический: блок управления электромобилями |
| 10 | Неэлектрический: модуль управления двигателем Электрический: блок управления электромобилями |
| 11 | Неэлектрический: модуль управления двигателем Электрический: блок управления электромобилями |
| 12 | Соединитель диагностической связи |
| 13 | Неэлектрический: модуль управления кузовом Электрический: модуль управления кузовом/система контроля за климатом |
| 14 | Неэлектрический: датчик аккумулятора |
| 15 | Неэлектрический: модуль управления прицепа Электрическая: Э-сервисная вилка |
| 16 | Правый фара |
| 17 | Неэлектрический: модуль управления двигателем /NOX датчик |
| 18 | Правый луч |
| 19 | Левый луч |
| 20 | Неэлектрический: модуль управления двигателем/топливный насос/дизельный обогреватель Электрический: блок управления электромобилями |
| 21 | Неэлектрический: стартер |
| 22 | Неэлектрическая: автоматическая трансмиссия Электрический: вентилятор охлаждения/вакуумный насос/блок управления электромобилем |
| 23 | Неэлектрическая: система климатического контроля Электрический:AC/DC преобразователь /DC/DC конвертор |
| 24 | Неэлектрическая: система климатического контроля |
| 25 | Неэлектрические:блок предохранителей (прицеп) Электрический интерфейс высоковольтной батареи |
| 26 | Электрический регулятор (электродвигатель и инвертер) |
| 27 | Модуль управления кузовом |
| 28 | Неэлектрическая: система селективного каталитического восстановления |
| 29 | Очиститель ветрового стекла |
| 30 | Неэлектрический: блок управления свечей зажигания дизельного топлива Электрический: модуль управления кузовом |
| 31 | Неэлектрическая: система климатического контроля Электрический: модуль управления кузовом |
| 32 | Рулевое колесо |
