Предохранители и реле Opel Vauxhall Combo E 2019-2022
Схемы относятся к указанным годам и вариантам Opel Vauxhall Combo E 2019-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
В этой статье рассматривается Opel Combo / Vauxhall Combo E 2019–2022 годов. Здесь приведены схемы блоков предохранителей Opel Combo E 2019, 2020, 2021 и 2022 годов, их расположение в автомобиле и назначение каждого предохранителя.
Схема предохранителей Opel Combo E / Vauxhall Combo E
Содержание
Блок предохранителей в салоне

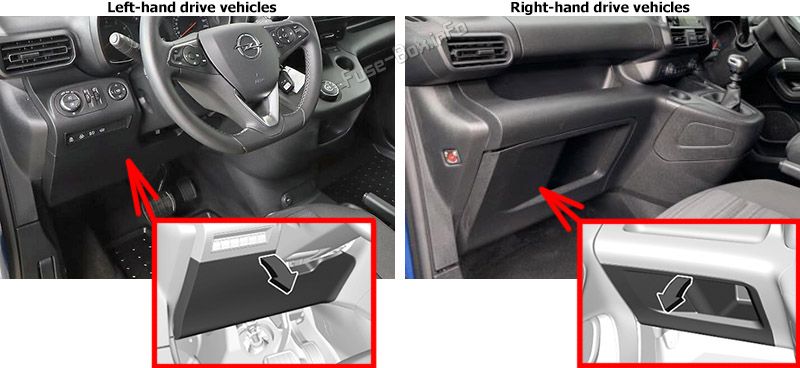

Расположение блока предохранителей
Блок предохранителей находится за крышкой с левой стороны панели приборов.

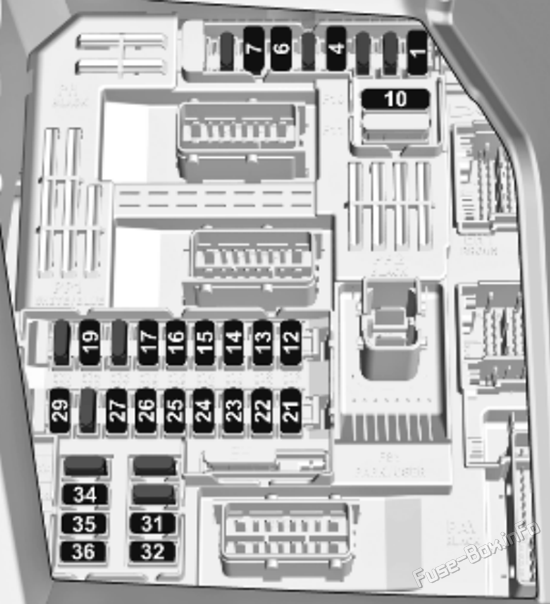

Схема блока предохранителей
| № | Цепь |
|---|---|
| 1 | Бортовое зарядное устройство, выключатель сцепления, селектор режимов движения, усилитель рулевого управления, система выпуска дизельного двигателя, внутреннее зеркало |
| 4 | Звуковой сигнал |
| 5 | Омыватель ветрового стекла (электромобиль) |
| 6 | Омыватель ветрового стекла |
| 7 | Задняя розетка питания |
| 8 | Очиститель заднего стекла (электромобиль) |
| 10 | Центральный замок |
| 12 | Диагностический разъём, преобразователь питания |
| 13 | Проекционный дисплей, климат-контроль, информационно-развлекательная система |
| 14 | Противоугонная сигнализация, телематический модуль (автомобиль с ДВС) Противоугонная сигнализация, индикатор состояния зарядки (электромобиль) |
| 15 | Автоматическая коробка передач, комбинация приборов, климат-контроль (автомобиль с ДВС) Комбинация приборов, электронный селектор коробки передач (электромобиль) |
| 16 | Стартер, преобразователь питания |
| 17 | Комбинация приборов |
| 19 | Розетка прицепа, органы управления на рулевом колесе (автомобиль с ДВС) Регулировка рулевого колеса, верхний модуль рулевой колонки (электромобиль) |
| 21 | Противоугонная система, кнопка питания |
| 22 | Камера заднего вида, датчик дождя и света |
| 23 | Индикатор непристёгнутого ремня, специальный блок управления автомобилем, система старт-стоп, разъём прицепа |
| 24 | Система автоматической парковки, информационно-развлекательная система, камера заднего вида, камера контроля слепой зоны |
| 25 | Подушки безопасности |
| 26 | Датчик угла поворота рулевого колеса (автомобиль с ДВС) Система кругового обзора (электромобиль) |
| 27 | Автономный отопитель (автомобиль с ДВС) |
| 29 | Информационно-развлекательная система |
| 31 | - |
| 32 | Розетка питания |
| 34 | Система помощи при парковке, внутреннее зеркало |
| 35 | Диагностический разъём, корректор фар, обогрев ветрового стекла, климат-контроль |
| 36 | Освещение салона, USB-порт |
Блок предохранителей в моторном отсеке

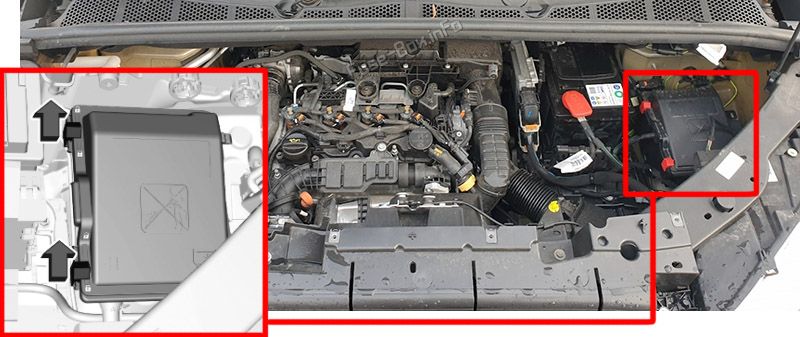

Расположение блока предохранителей
Блок предохранителей находится в левой передней части моторного отсека. Освободите фиксаторы и снимите крышку.

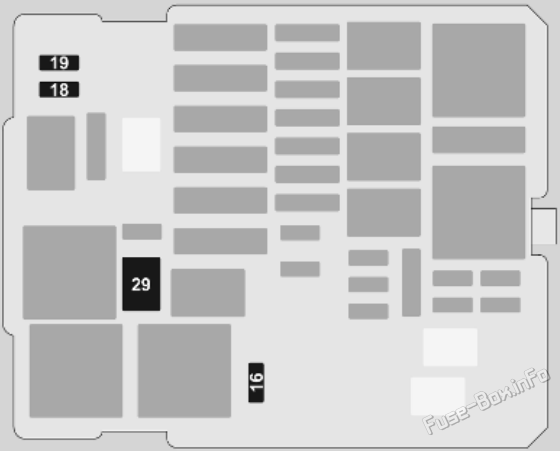

Схема блока предохранителей
| № | Цепь |
|---|---|
| 16 | Передние противотуманные огни |
| 18 | Правая фара |
| 19 | Левые фары |
| 29 | Очиститель ветрового стекла |
