Предохранители и реле Opel Ampera E 2017-2020
Схемы относятся к указанным годам и вариантам Opel Ampera E 2017-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Электрический субкомпактный хэтчбек Opel Ampera-e выпускался с 2016 по 2020 год. В статье приведены схемы блоков предохранителей Opel Ampera-e 2017, 2018, 2019 и 2020 годов, их расположение в автомобиле и назначение каждого предохранителя.
Схема предохранителей Opel Ampera-e (2016-2020)
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

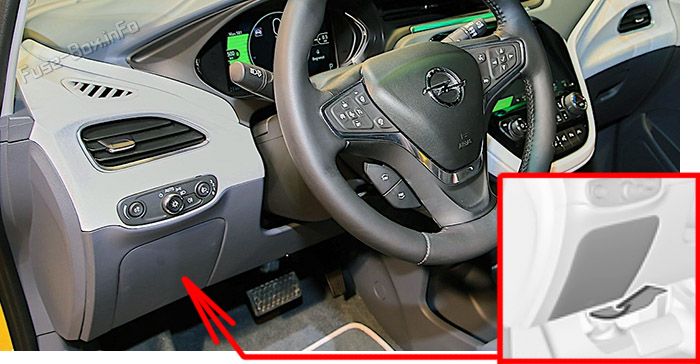

Расположение блока предохранителей
Блок предохранителей находится со стороны водителя. Чтобы открыть отсек, сожмите фиксаторы, откиньте крышку вниз и снимите её.

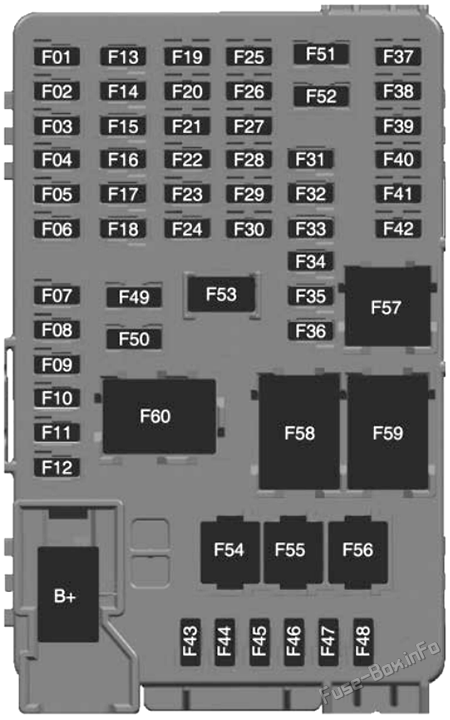

Схема блока предохранителей
| № | Назначение |
|---|---|
| 1 | Модуль обработки видеосигнала |
| 2 | Датчик солнечного излучения |
| 3 | Система контроля слепых зон |
| 4 | Система бесключевого доступа и запуска |
| 5 | Центральный шлюзовой модуль |
| 6 | Модуль управления кузовом 4 |
| 7 | Модуль управления кузовом 3 |
| 8 | Модуль управления кузовом 2 |
| 9 | Модуль управления кузовом 1 |
| 10 | Интерфейсный модуль прицепа 1 |
| 11 | Усилитель |
| 12 | Модуль управления кузовом 8 |
| 13 | Диагностический разъём 1 |
| 14 | Система автоматической парковки |
| 15 | 2016-2017: диагностический разъём 2 |
| 16 | Модуль силового инвертора 1 |
| 17 | Модуль управления кузовом 6 |
| 18 | Модуль управления кузовом 5 |
| 19 | - |
| 20 | - |
| 21 | - |
| 22 | - |
| 23 | USB |
| 24 | Модуль беспроводной зарядки |
| 25 | Светодиодный индикатор предупреждений на лобовом стекле |
| 26 | Подогрев рулевого колеса |
| 27 | - |
| 28 | Блок предохранителей 2 |
| 29 | Интерфейсный модуль прицепа 2 |
| 30 | Корректор фар |
| 31 | OnStar |
| 32 | - |
| 33 | Модуль отопления, вентиляции и кондиционирования воздуха |
| 34 | - |
| 35 | Комбинация приборов 1 |
| 36 | Рекуперативное торможение по запросу, радиоприёмник |
| 37 | - |
| 38 | - |
| 39 | - |
| 40 | - |
| 41 | - |
| 42 | - |
| 43 | Модуль управления кузовом 7 |
| 44 | Модуль датчиков и диагностики системы подушек безопасности |
| 45 | Модуль передней камеры |
| 46 | Модуль управления интеграцией систем автомобиля |
| 47 | Модуль силового инвертора 2 |
| 48 | Замок электрической рулевой колонки |
| 49 | Дополнительный аудиоразъём |
| 50 | Органы управления на рулевом колесе |
| 51 | Регулировка рулевого колеса |
| 52 | Модуль дистанционного управления со смартфона |
| 53 | Розетка питания дополнительного оборудования |
| 54 | - |
| 55 | Логистический режим |
| 56 | - |
| 57 | - |
| 58 | Реле логистического режима |
| 59 | - |
| 60 | Реле задержки отключения дополнительного оборудования |
Блок предохранителей в переднем отсеке
Блок предохранителей в переднем отсеке

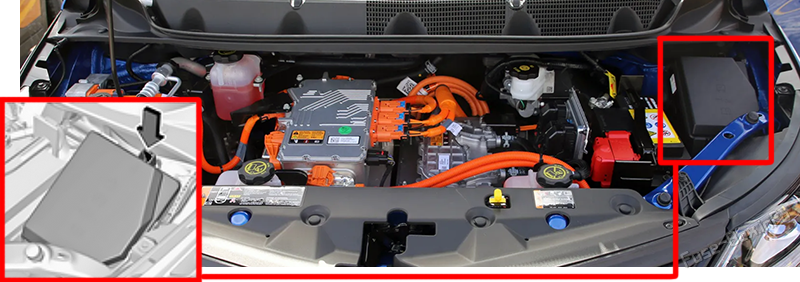

Расположение блока предохранителей
Блок предохранителей находится в левой передней части переднего отсека. Нажмите на фиксаторы крышки и снимите её.

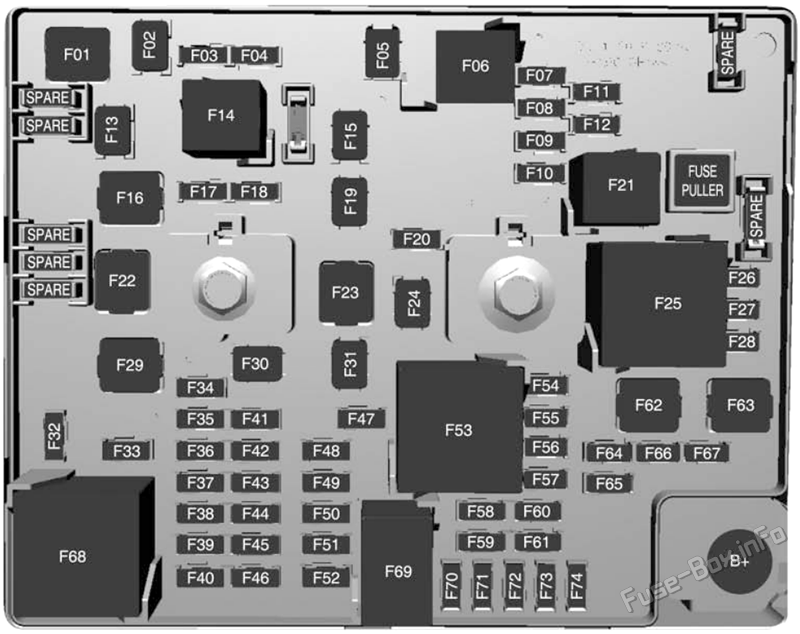

Схема блока предохранителей
| № | Назначение |
|---|---|
| 1 | - |
| 2 | Обогрев заднего стекла |
| 3 | - |
| 4 | Аккумуляторная система хранения энергии 1 |
| 5 | - |
| 6 | - |
| 7 | Дальний свет левой фары |
| 8 | Дальний свет правой фары |
| 9 | Ближний свет левой фары |
| 10 | Ближний свет правой фары |
| 11 | Звуковой сигнал |
| 12 | - |
| 13 | Привод очистителя ветрового стекла со стороны водителя |
| 14 | Омыватель ветрового стекла |
| 15 | Привод очистителя ветрового стекла со стороны пассажира |
| 16 | Электроника блока управления тормозной системой |
| 17 | Задний стеклоочиститель |
| 18 | Омыватель заднего стекла |
| 19 | Передний модуль сиденья |
| 20 | Электродвигатель омывателя |
| 21 | 2016–2017: HID-фары |
| 22 | Линейный силовой модуль |
| 23 | Электродвигатель насоса блока управления тормозной системой |
| 24 | Задний модуль сиденья |
| 25 | Силовая электроника |
| 26 | Модуль управления диапазонами трансмиссии |
| 27 | Активная воздушная заслонка |
| 28 | Вспомогательный масляный насос |
| 29 | Питание электродвигателя усилителя тормозов |
| 30 | Передние электростеклоподъёмники |
| 31 | Центральный блок электрооборудования |
| 32 | Обогрев заднего стекла |
| 33 | Обогрев наружных зеркал |
| 34 | Система звукового предупреждения пешеходов |
| 35 | - |
| 36 | - |
| 37 | Датчик тока |
| 38 | Датчик дождя |
| 39 | - |
| 40 | Блок управления электронным усилителем тормозов |
| 41 | Модуль связи по силовой электропроводке |
| 42 | Система автоматического определения присутствия пассажира |
| 43 | Выключатель стеклоподъёмников |
| 44 | Аккумуляторная система хранения энергии |
| 45 | Модуль управления интеграцией систем автомобиля |
| 46 | Комплексный модуль управления шасси |
| 47 | Корректор фар |
| 48 | Комплексный модуль управления шасси |
| 49 | Внутреннее зеркало заднего вида |
| 50 | - |
| 51 | Электронный усилитель тормозов |
| 52 | Камера заднего вида |
| 53 | Зажигание / запуск |
| 54 | Блок управления кондиционером |
| 55 | Насос охлаждения аккумуляторной системы хранения энергии |
| 56 | - |
| 57 | Насос контура охлаждения силовой электроники |
| 58 | Модуль управления двигателем |
| 59 | Электрическая блокировка рулевой колонки |
| 60 | Электрический нагреватель системы климат-контроля |
| 61 | Бортовой зарядный модуль |
| 62 | Модуль управления диапазонами трансмиссии 1 |
| 63 | Электрический вентилятор охлаждения |
| 64 | Модуль управления двигателем |
| 65 | Вспомогательный насос отопителя |
| 66 | Реле силового агрегата |
| 67 | Блок управления тяговым электроприводом |
| 68 | Обогрев заднего стекла |
| 69 | Реле зажигания / запуска 2 |
| 70 | Блок управления кондиционером |
| 71 | - |
| 72 | Модуль управления диапазонами трансмиссии |
| 73 | Модуль силового инвертора |
| 74 | - |
