Предохранители и реле Opel Vectra B, 1995-2003

Схемы относятся к указанным годам и вариантам Opel Vectra B, 1995-2003. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.

Большинство цепей питания электрооборудования немецкого седана и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.

Рассмотрены схемы Опель Вектра Б 2-го поколения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

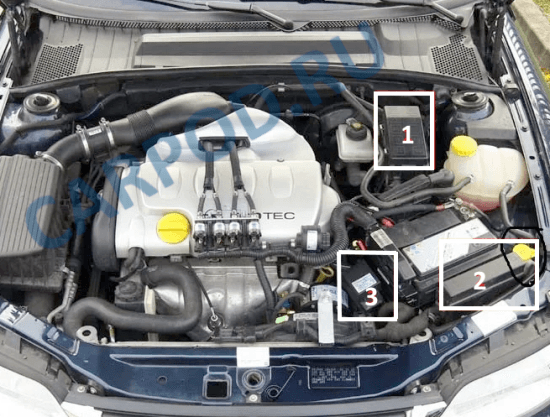

В подкапотном пространстве

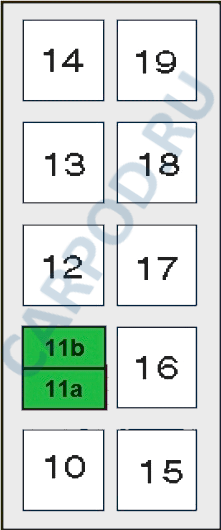

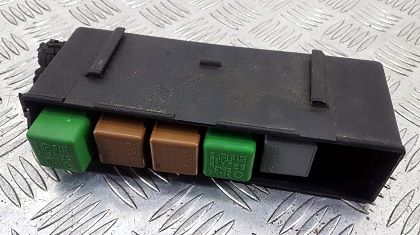

Схема элементов моторного блока №1
№	Описание
11a	(F59) Предохранитель управление двигателем
11b	(F56) Предохранитель подогревателя топлива
10	Реле насоса подачи воздуха на выпуск
12	Реле подогреватель топлива
13	Реле задержки омывателя фар
14	Запасной
15
16,17 18,19	реле свечей накаливания

Описание реле моторного блока Opel Vectra B №2
Общий вид.
Схема.
№	Расшифровка
1	Реле муфты компрессора кондиционера
2	Реле вентилятора  охлаждения
3	Таймер вентилятора  охлаждения.
4	Реле вентилятора системы охлаждения
5
6

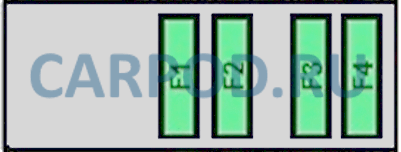

Схема элементов моторного блока №3
Вариант 1
№	Описание
1	вентилятор системы охлаждения
2	Компрессор
3	вентилятор системы охлаждения
4

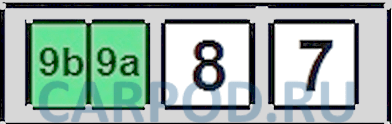

Вариант 2
№	Назначение
7	Вентилятор системы охлаждения
8
9a	Предохранитель вентилятора системы охлаждения
9b

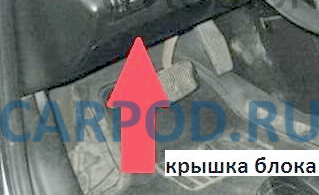

В салоне

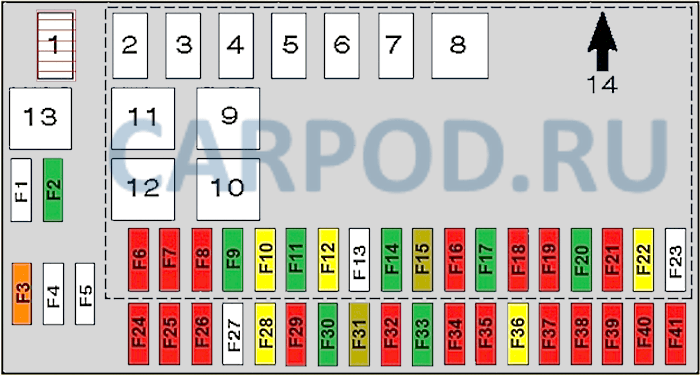

Схема предохранителей в салонном блоке Вектра Б
№	Описание	Ток, А
F1	—
F2	Отопитель/кондиционер	30
F3	Обогреватель заднего стекла	40
F4	—
F5	—
F6	Корректор фар, правая фара — ближний свет	10/15
F7	Лампы переднего правого габарита/заднего правого габарита	10
F8	Правая фара-дальний свет	10
F9	Омыватели фар	30
F10	Гудок	20
F11	Центральный замок	30
F12	Противотуманные фары	20
F13	—
F14	Очиститель лобового стекла	30
F15	Лампы подсветки салона	5
F16	Задний противотуманный фонарь	10
F17	Электропривод стеклоподъемников	30
F18	Лампа подсветки номерного знака	10
F19	Аудиосистема	10
F20	Электропривод стеклоподъемников	30
F21	Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P»)	10
F22	кондиционирование, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов	20
F23	Запасной
F24	Левая фара — ближний свет, корректор фар	10/15
F25	Лампы переднего левого габарита/заднего левого габарита	10
F26	Левая фара — дальний свет	10
F27	Запасной
F28	Нагреватель охлаждающей жидкости (Дизель)	20
F29	Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация, лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк	10
F30	Крышка люка	30
F31	Подсветка комбинации приборов	5
F32	Лампы системы освещения в дневное время	10
F33	Разъем электрооборудования прицепа	30
F34	CD-чейнджер аудиосистемы	10
F35	Антиблокировочная система (ABS), система АКПП, противобуксовочная система (TCS)	10
F36	Кондиционер, подогреватели сидений	20
F37	Предохранитель прикуривателя Опель Вектра Б	10
F38	кондиционирование, система поддержания скорости, многофункциональный дисплей, вентилятор системы охлаждения, стоп-сигналы	10
F39	АКПП	10
F40	кондиционирование, вентилятор системы охлаждения	10
F41	Обогреватель зеркал заднего вида на дверях	10
№	Назначение реле
1	Перемычка (лампы подсветки номерного знака)
2	Гудок
3	Дальний свет фар
4	Двигатель очистителя заднего стекла
5	Обогреватель зеркал заднего вида
6	Противотуманки
7	Задние противотуманные фонари
8	Реле — прерыватель указателей поворота
9	Двигатель очистителя лобового стекла
10	обогреватель заднего стекла
11	Вентилятора отопителя (с кондиционером)
12
13	Кондиционер
14	Многофункциональный блок управления
