Предохранители и реле Peugeot 206 1999-2008
Схемы относятся к указанным годам и вариантам Peugeot 206 1999-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Peugeot 206 1999-2008.

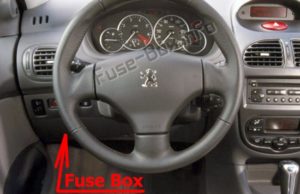

Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Автомобили с левосторонним управлением
Автомобили с правосторонним управлением

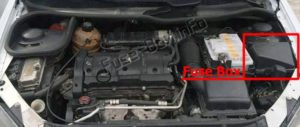

Моторного отсека
Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.

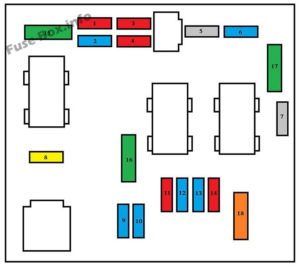

Схема блока предохранителей
2002
Моторного отсека
Распределение предохранителей в моторном отсеке (2002 г.)
| № | Рейтинг | функции |
|---|---|---|
| 1 | 10А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель) |
| 2 | 15А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10А | Блок управления ABS |
| 4 | 10А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20А | Реле вентилятора в сборе – Блок управления двигателем – Насос впрыска дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15А | Левый ближний свет |
| 10 | 15А | Правый ближний свет |
| 11 | 10А | Левый дальний свет |
| 12 | 15А | Правый дальний свет |
| 13 | 15А | Рога |
| 14 | 10А | Насосы омывателя переднего и заднего стекла |
| 15 | 30А | Обогрев корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик расхода воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки |
| 16 | 30А | Реле воздушного насоса |
| 17 | 30А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20А | Вентилятор |
| 2 * | 60А | ABS |
| 3 * | 30А | ABS |
| 4 * | 70А | Встроенный интерфейс системы питания |
| 5 * | 70А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30А | Питание выключателя зажигания |
| 8 * | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа над ними должна выполняться дилером PEUGEOT. |

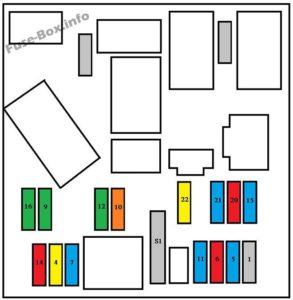

Пассажирский салон
Назначение предохранителей в салоне (2002)
| № | Рейтинг | функции |
|---|---|---|
| 1 | 15А | Тревога |
| 4 | 20А | Многофункциональный дисплей – Блок управления навигацией – Подсветка багажника – Аудиоаппаратура |
| 5 | 15А | Диагностика автоматической коробки передач |
| 6 | 10А | Уровень охлаждающей жидкости – Автоматическая коробка передач – Аудиоаппаратура |
| 7 | 15А | Автошкола аксессуар – Сигнализация |
| 9 | 30А | Задние электрические стеклоподъемники |
| 10 | 40А | Заднее стекло и зеркало заднего вида |
| 11 | 15А | Задний стеклоочиститель |
| 12 | 30А | Стеклоочиститель переднего стекла – люк в крыше |
| 14 | 10А | Блок предохранителей двигателя – Подушки безопасности – Органы управления на руле – Датчик дождя |
| 15 | 15А | Приборная панель – Многофункциональный дисплей – Блок управления навигацией – Кондиционер – Аудиоаппаратура |
| 16 | 30А | Блокировка / разблокировка органов управления для дверей, капота и багажника – Блокировка управления |
| 20 | 10А | Правый стоп-сигнал |
| 21 | 15А | Левый стоп-сигнал – 3-й стоп-сигнал |
| 22 | 30А | Фонарь освещения салона спереди и сзади (206 SW) – Устройство считывания карт – Подсветка перчаточного ящика – Зажигалка – Задняя розетка 12 В (206 SW) |
| S1 | Шунт | PARC шунт |
2003
Моторного отсека
ИЛИ
Распределение предохранителей в моторном отсеке (2003 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 10 А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель) |
| 2 | 15 А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10 А | Блок управления двигателем ABS / ESP – выключатель ESP |
| 4 | 10 А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 6 | 15 А | Передние противотуманные фары |
| 7 | – | Не используется |
| 8 | 20 А | Реле вентилятора в сборе – Блок управления двигателем – Топливный насос дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15 А | Левый ближний свет |
| 10 | 15 А | Правый ближний свет |
| 11 | 10 А | Левый дальний свет |
| 12 | 15 А | Правый дальний свет |
| 13 | 15 А | Рога |
| 14 | 10 А | Насосы омывателя переднего и заднего стекла |
| 15 | 30 А | Нагреватель корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик потока воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Дизельный нагреватель – Форсунки – Электромагнитный клапан с переменным временем газораспределения (206 GTi 180) – Электромагнитный клапан с переменным воздухозаборником двигателя ( 206 GTi 180) |
| 16 | 30 А | Реле воздушного насоса |
| 17 | 30 А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40 А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20 А | Вентилятор |
| 2 * | 60 А | ABS / ESP |
| 3 * | 30 А | ABS / ESP |
| 4 * | 70 А | Встроенный интерфейс системы питания |
| 5 * | 70 А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30 А | Питание выключателя зажигания |
| 8 * | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа с этими предохранителями должна выполняться дилером PEUGEOT. |
Пассажирский салон
Распределение предохранителей в салоне (2003)
| № | Рейтинг | функции |
|---|---|---|
| 1 | 15А | Тревога |
| 4 | 20А | Многофункциональный дисплей – Блок управления навигацией – Подсветка багажника – Аудиоаппаратура |
| 5 | 15А | Диагностика автоматической коробки передач |
| 6 | 10А | Уровень охлаждающей жидкости – Автоматическая коробка передач – Аудиоаппаратура |
| 7 | 15А | Автошкола аксессуар – Сигнализация |
| 9 | 30А | Задние электрические стеклоподъемники |
| 10 | 40А | Заднее стекло и зеркало заднего вида |
| 11 | 15А | Задний стеклоочиститель |
| 12 | 30А | Стеклоочиститель переднего стекла – люк в крыше |
| 14 | 10А | Блок предохранителей двигателя – Подушки безопасности – Органы управления на руле – Датчик дождя |
| 15 | 15А | Приборная панель – Многофункциональный дисплей – Блок управления навигацией – Кондиционер – Аудиоаппаратура |
| 16 | 30А | Блокировка / разблокировка органов управления для дверей, капота и багажника – Блокировка управления |
| 20 | 10А | Правый стоп-сигнал |
| 21 | 15А | Левый стоп-сигнал – 3-й стоп-сигнал |
| 22 | 30А | Фонарь освещения салона спереди и сзади (206 SW) – Устройство считывания карт – Подсветка перчаточного ящика – Зажигалка – Задняя розетка 12 В (206 SW) |
| S1 | Шунт | PARC шунт |
2004, 2005, 2006
Моторного отсека
ИЛИ
Распределение предохранителей в моторном отсеке (2004, 2005, 2006)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 10 А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости – Датчик потока воздуха (дизель) |
| 2 | 15 А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10 А | Блок управления двигателем ABS / ESP – выключатель тормоза ESP |
| 4 | 10 А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 6 | 15 А | Передние противотуманные фары |
| 7 | 20 А | Не используется |
| 8 | 20 А | Реле вентилятора в сборе – Блок управления двигателем – Топливный насос дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15 А | Левый ближний свет |
| 10 | 15 А | Правый ближний свет |
| 11 | 10 А | Левый дальний свет |
| 12 | 15 А | Правый дальний свет |
| 13 | 15 А | рожок |
| 14 | 10 А | Насосы омывателя переднего и заднего стекла |
| 15 | 30 А | Нагреватель корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик потока воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки – Электромагнитный клапан с переменным фазом газораспределения двигателя (206 GTi 180) -Магнитный клапан с переменным расходом воздуха двигателя ( 206 GTi 180) |
| 16 | 30 А | Реле воздушного насоса |
| 17 | 30 А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40 А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20 А | Вентилятор |
| 2 * | 60 А | ABS / ESP |
| 3 * | 30 А | ABS / ESP |
| 4 * | 70 А | Встроенный интерфейс системы питания |
| 5 * | 70 А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30 А | Питание выключателя зажигания |
| 8 * | 20 А | Аудио усилитель |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа с ними должна выполняться дилером PEUGEOT. |
Пассажирский салон
Распределение предохранителей в салоне (2004, 2005, 2006)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 15 А | Сигнальная сирена |
| 4 | 20 А | Многофункциональный дисплей – Блок управления навигацией – Подсветка багажника – Аудиоаппаратура – Органы управления на руле – Трейлер |
| 5 | 15 А | Диагностика автоматической коробки передач |
| 6 | 10 А | Уровень охлаждающей жидкости – Автоматическая коробка передач – Аудиоаппаратура – Датчик угла поворота рулевого колеса (ESP) |
| 7 | 15 А | Автошкола аксессуар – Сигнализация |
| 9 | 30 А | Задние электрические стеклоподъемники |
| 10 | 40 А | Заднее стекло и демпфирование зеркал |
| 11 | 15 А | Задний стеклоочиститель |
| 12 | 30 А | Передние электрические стеклоподъемники – люк на крыше |
| 14 | 10 А | Блок предохранителей двигателя – Подушки безопасности – Органы управления на руле – Датчик дождя |
| 15 | 15 А | Приборная панель – Многофункциональный дисплей – Блок управления навигацией – Кондиционер – Аудиоаппаратура |
| 16 | 30 А | Блокировка / разблокировка органов управления для дверей, капота и багажника – Блокировка управления |
| 20 | 10 А | Правый стоп-сигнал |
| 21 | 15 А | Левый стоп-сигнал – 3-й стоп-сигнал |
| 22 | 20 А | Передний фонарь освещения салона и задний фонарь освещения салона (206 SW) – Считыватель карт – Подсветка коробки с подсветкой – Прикуриватель – Задняя розетка 12 В (206 SW) |
| S1 | Шунт | PARC шунт |
2007, 2008
Моторного отсека
ИЛИ
Распределение предохранителей в моторном отсеке (2007, 2008)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 10 А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель) |
| 2 | 15 А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10 А | Блок управления двигателем ABS / ESP – выключатель тормоза ESP |
| 4 | 10 А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 6 | 15 А | Передние противотуманные фары |
| 7 | – | Не используется |
| 8 | 20 А | Реле вентилятора в сборе – Блок управления двигателем – Топливный насос дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15 А | Левый ближний свет |
| 10 | 15 А | Правый ближний свет |
| 11 | 10 А | Левый дальний свет |
| 12 | 15 А | Правый дальний свет |
| 13 | 15 А | рожок |
| 14 | 10 А | Насосы омывателя переднего и заднего стекла |
| 15 | 30 А | Нагреватель корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик потока воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Нагреватель дизеля Форсунки |
| 16 | 30 А | Реле воздушного насоса |
| 17 | 30 А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40 А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20 А | Вентилятор |
| 2 * | 60 А | ABS / ESP |
| 3 * | 30 А | ABS / ESP |
| 4 * | 70 А | Встроенный интерфейс системы питания |
| 5 * | 70 А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30 А | Питание выключателя зажигания |
| 8 * | 20 А | Аудио усилитель |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа с ними должна выполняться дилером PEUGEOT. |
Пассажирский салон
Распределение предохранителей в салоне (2007, 2008)
| № | Рейтинг | функции |
|---|---|---|
| 1 | 15 А | Сигнальная сирена |
| 4 | 20 А | Многофункциональный дисплей – Подсветка багажника – Аудиоаппаратура – Органы управления на руле – Трейлер |
| 5 | 15 А | Диагностика автоматической коробки передач |
| 6 | 10 А | Уровень охлаждающей жидкости – Автоматическая коробка передач – Аудиоаппаратура – Датчик угла поворота рулевого колеса (ESP) |
| 7 | 15 А | Автошкола аксессуар – Сигнализация |
| 9 | 30 А | Задние электрические стеклоподъемники |
| 10 | 40 А | Заднее стекло и зеркало заднего вида |
| 11 | 15 А | Задний стеклоочиститель |
| 12 | 30 А | Передние электрические стеклоподъемники – люк на крыше |
| 14 | 10 А | Блок предохранителей двигателя – Подушки безопасности – Органы управления на руле – Датчик дождя |
| 15 | 15 А | Приборная панель – Многофункциональный дисплей – Кондиционер – Аудиоаппаратура |
| 16 | 30 А | Блокировка / разблокировка органов управления для дверей, капота и багажника – Блокировка управления |
| 20 | 10 А | Правый стоп-сигнал |
| 21 | 15 А | Левый стоп-сигнал – 3-й стоп-сигнал |
| 22 | 20 А | Передний световой индикатор – Картридер – Подсветка бардачка – Зажигалка |
| S1 | Шунт | Шунт PARC Шунт |
