Предохранители и реле Peugeot RCZ (2009-2015)
Схемы относятся к указанным годам и вариантам Peugeot RCZ (2009-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot RCZ 2009-2015
Предохранитель прикуривателя (розетки) в Peugeot RCZ Это предохранитель F9 в блоке предохранителей №1 панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блок предохранителей на приборной панели

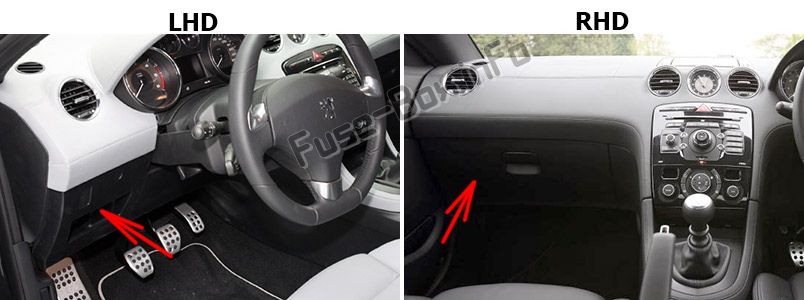

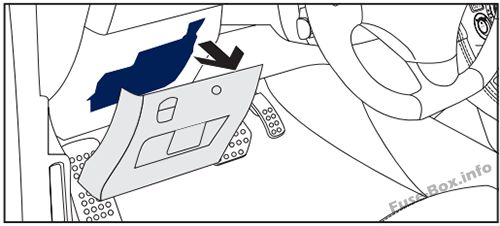

Автомобили с левым рулем: Блок предохранителей расположен в нижней части приборной панели (с левой стороны). Он состоит из двух ящиков.
Поверните винт на четверть оборота влево, отсоедините крышку, потянув за правый верхний угол, полностью снимите крышку и переверните ее.

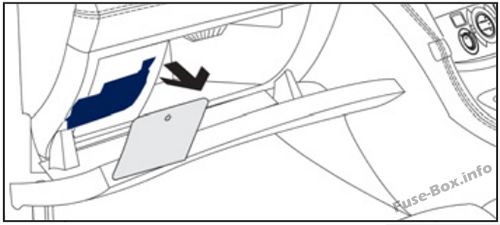

Автомобили с правым рулем: он находится в нижней части приборной панели (слева, внутри перчаточного ящика). Он состоит из двух ящиков.
Откройте крышку перчаточного ящика, сдвиньте направляющую влево, чтобы пройти первую прорезь, полностью откройте крышку перчаточного ящика, поверните винт на четверть оборота влево, отсоедините крышку блока предохранителей, потянув за правый верхний угол, отсоедините крышку полностью и переверните ее.

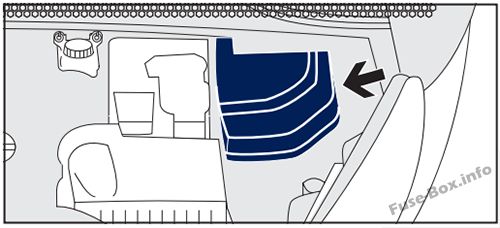

Моторного отсека

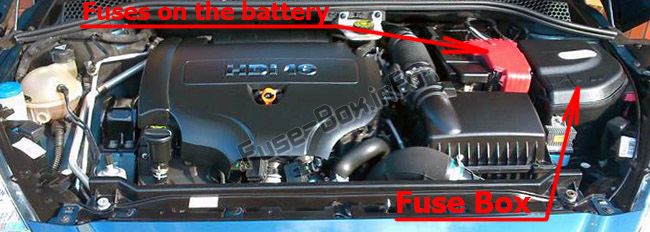

Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (слева).

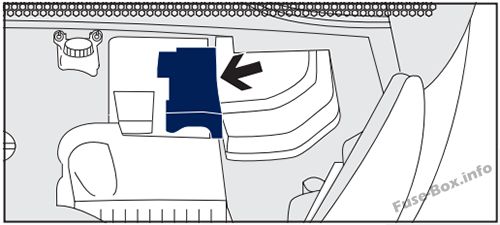

Предохранители на аккумуляторе
Схемы блока предохранителей
Схемы блока предохранителей
2009, 2010

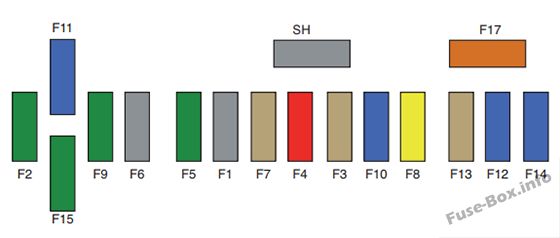

Блок предохранителей на приборной панели 1
| № | Номинальный ток [А] | Функции |
|---|---|---|
| F1 | — | Не используется |
| F2 | 30 | Блокировка и блокировка земли |
| F3 | 5 | Блок управления подушками безопасности, активным капотом и преднатяжителями |
| F4 | 10 | Выключатель педали сцепления, электрохромное зеркало заднего вида, автоматическая коробка передач, блок коммутации и защиты |
| F5 | 30 | Электростеклоподъемники в одно касание, поставка складывающихся зеркал |
| F6 | — | Не используется |
| F7 | 5 | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика |
| F8 | 20 | Аудиоаппаратура, аудио/телефон, многофункциональный экран, датчик низкого давления в шинах, часы |
| F9 | 30 | Розетка 12 В |
| F10 | 15 | Органы управления на руле |
| F11 | 15 | Слаботочный выключатель зажигания |
| F12 | 15 | Приборная панель, кондиционер, память водительского сиденья, датчик дождя/солнца, подушки безопасности. |
| F13 | 5 | Блок предохранителей двигателя, активный капот |
| F14 | 15 | Многофункциональный экран, индикатор ремней безопасности и передней подушки безопасности пассажира, экран панели приборов, усилитель, система Bluetooth, блок управления парктроником, Peugeot Connect USB |
| F15 | 30 | Блокировка и взаимоблокировка |
| F17 | 40 | Запотевание/оттаивание заднего стекла и наружных зеркал заднего вида |
| SH | — | ПАРК-шунт |
Блок предохранителей на приборной панели 2
| № | Номинальный ток [А] | Функция |
|---|---|---|
| G36 | 30 | Hi-Fi усилитель |
| G37 | 30 | Блок памяти сиденья пассажира |
| G38 | 30 | Блок памяти сиденья водителя |
| G39 | 5 | Блок памяти освещения |
| G40 | 30 | Сиденья водителя и пассажира с подогревом |

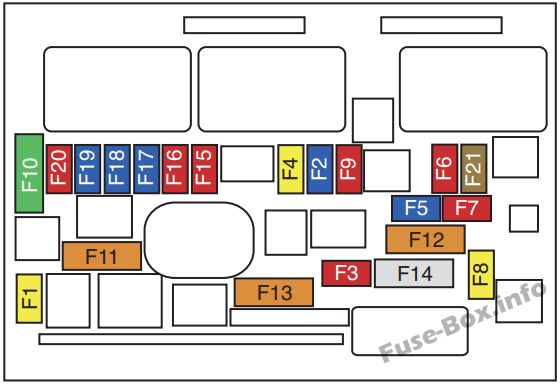

Моторного отсека
| № | Номинальный ток [А] | Функции |
|---|---|---|
| F1 | 20 | Питание блока управления двигателем, ТНВД и электроклапаны EGR (Дизель), форсунки (Дизель) |
| F2 | 15 | Horn |
| F3 | 10 | Передний стеклоочиститель |
| F4 | 20 | Дневные ходовые огни |
| F5 | 15 | Датчик расхода воздуха, насос охлаждающей жидкости, масляный насос, термостат, подогреватель картерных газов (бензин), электроклапаны перепуска и рециркуляции отработавших газов (дизель), подогреватель дизельного топлива (дизель) |
| F6 | 10 | Датчик угла поворота руля. Блок управления ABS/ESP, блок управления ESP |
| F7 | 10 | Блок управления усилителем руля, автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя, двухфункциональный выключатель тормоза |
| F8 | 25 | Управление стартером |
| F9 | 10 | Диагностический разъем, направленные фары, насос сажевого фильтра (дизель) |
| F10 | 30 | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, форсунки, топливный насос (Дизель: электроклапаны, обогреватели) |
| F11 | 40 | Вентилятор кондиционера |
| F12 | 40 | Стеклоочистители на медленной/быстрой скорости |
| F13 | 40 | Питание от встроенного системного интерфейса (положительное зажигание) |
| F14 | — | Не используется |
| F15 | 10 | Правая фара дальнего света |
| F16 | 10 | Левая фара дальнего света |
| F17 | 15 | Левая фара ближнего света |
| F18 | 15 | Правая фара ближнего света |
| F19 | 15 | Электроклапан с регулируемой синхронизацией, кислородные датчики (бензин), электроклапаны (дизель) |
| F20 | 10 | Электроклапаны нагнетания турбины и продувки адсорбера (бензин), датчик расхода воздуха (1,6 л THP 200). датчик воды в дизельном топливе (дизель) |
| F21 | 5 | Управление вентиляторами. Турбонасос (бензин). Мотор Valvetronic (1,6 л THP 200) |

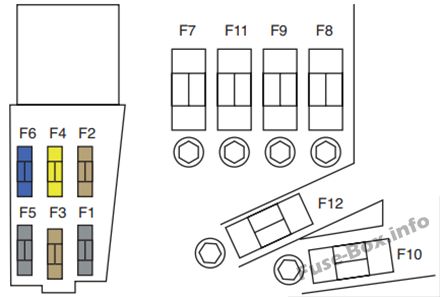

Предохранители над аккумулятором
| № | Номинальный ток [А] | Функция |
|---|---|---|
| F1 | — | Не используется |
| F2 | 5 | Двухфункциональный тормозной переключатель |
| F3 | 5 | Блок заряда батареи |
| F4 | 25 | Электроклапаны ABS/ESP |
| F5 | — | Не используется |
| F6 | 15 | Автоматическая коробка передач |
| F7* | 80 | Электронасос гидроусилителя руля в сборе |
| F8* | 60 | Вентилятор в сборе |
| F9* | 70/30 | Блок предпускового подогрева (дизель)/электродвигатель Valvetronic (1,6 л THP 16 В) |
| F10* | 40 | Электронасос ABS/ESP в сборе |
| Ф 11* | 100 | Блок коммутации и защиты. |
| F12* | — | Не используется |
| * Миди-предохранители и макси-предохранители обеспечивают дополнительную защиту электрических систем. |
Назначение макси-предохранителей
| № | Номинальный ток [А] | Функции |
|---|---|---|
| MF1* | — | Не используется |
| MF2* | 30 | Блок предохранителей прицепа |
| MF3* | 50 | Блок предохранителей на приборной панели |
| MF4* | 80 | Встроенный системный интерфейс |
| MF5* | 80 | Встроенный системный интерфейс |
| MF6* | — | Не используется |
| MF7* | 30 | Сиденья с подогревом |
| MF8* | 20 | Омыватель фар |
| * Миди-предохранители и макси-предохранители обеспечивают дополнительную защиту электрических систем. |
2011, 2012
Блок предохранителей на приборной панели 1
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 30 A | Запирающая и запирающая земля. |
| F3 | 5 A | Блок управления подушками безопасности, активным капотом и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, электрохромное зеркало заднего вида, автоматическая коробка передач, блок коммутации и защиты. |
| F5 | 30 A | Электростеклоподъемники в одно касание, подача складывающихся зеркал заднего вида. |
| F6 | - | Не используется. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, многофункциональный экран, датчик низкого давления в шинах, часы, |
| F9 | 30 A | Розетка 12 В. |
| F10 | 15 A | Органы управления на руле. |
| F11 | 15 A | Слаботочный выключатель зажигания. |
| F12 | 15 A | Панель приборов, кондиционер, память водительского сиденья, датчик дождя/солнца, подушки безопасности. |
| F13 | 5 A | Блок предохранителей двигателя, активный капот. |
| F14 | 15 A | Многофункциональный экран, индикатор ремней безопасности и передней подушки безопасности пассажира, экран приборной панели, усилитель, система Bluetooth, блок управления парктроником, USB Box. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Запотевание/оттаивание заднего стекла и зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
Блок предохранителей на приборной панели 2
| N° | Рейтинг | Функции |
|---|---|---|
| G36 | 30 A | Hi-Fi усилитель. |
| G37 | 30 A | Блок памяти пассажирского сиденья. |
| G38 | 30 A | Блок памяти водительского сидения. |
| G39 | 5 A | Блок памяти освещения. |
| G40 | 30 A | Сиденья водителя и пассажира с подогревом. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, ТНВД и электроклапанов EGR (Дизель), форсунок (Дизель). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передний омыватель-дворник. |
| F4 | 20 A | Дневные ходовые огни. |
| F5 | 15 A | Датчик расхода воздуха, насос охлаждающей жидкости, масляный насос, термостат, подогреватель картерных газов (бензин), электроклапаны перепуска и рециркуляции отработавших газов (дизель), подогреватель дизельного топлива (дизель). |
| F6 | 10 A | Датчик угла поворота рулевого колеса, блок управления ABS/ESP, блок управления ESP. |
| F7 | 10 A | Блок управления усилителем руля, автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя, двухфункциональный выключатель тормоза. |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Диагностический разъем, поворотные фары, насос сажевого фильтра (дизель). |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, форсунки, топливный насос (Дизель: электроклапаны, подогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 40 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | - | Не используется. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Электроклапан с регулируемой синхронизацией, датчики кислорода (бензин), электроклапаны (дизель). |
| F20 | 10 A | Электроклапаны нагнетания турбины и продувки адсорбера (бензин), датчик расхода воздуха (1,6 л THP 200), датчик воды в дизеле (дизель). |
| F21 | 5 A | Управление вентиляторами, Турбонасос (бензин), Двигатель Valvetronic (1.6 I THP 200). |
Предохранители над аккумулятором
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 5 A | Двухфункциональный переключатель тормоза. |
| F3 | 5 A | Блок заряда аккумулятора. |
| F4 | 25 A | Электроклапаны ABS/ESP. |
| F5 | - | Не используется. |
| F6 | 15 A | Автоматическая коробка передач. |
2014, 2015
Блок предохранителей на приборной панели 1
| N° | Рейтинг | Функции |
|---|---|---|
| F2 | 30 A | Запирающая и запирающая земля. |
| F3 | 5 A | Блок управления подушками безопасности, активным капотом и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, электрохромное зеркало заднего вида, автоматическая коробка передач, блок коммутации и защиты. |
| F5 | 30 A | Электростеклоподъемники в одно касание, подача складывающихся зеркал заднего вида. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, многофункциональный экран, датчик давления в шинах, часы. |
| F9 | 30 A | Розетка 12 В. |
| F10 | 15 A | Органы управления на руле. |
| F11 | 15 A | Слаботочный выключатель зажигания. |
| F12 | 15 A | Панель приборов, кондиционер, блок памяти водительского сиденья, датчик дождя/солнца, подушки безопасности. |
| F13 | 5 A | Блок предохранителей двигателя, активный капот. |
| F14 | 15 A | Многофункциональный экран, индикатор ремней безопасности и передней подушки безопасности пассажира, экран приборной панели, усилитель, система Bluetooth, блок управления парктроником, USB Box. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Запотевание/оттаивание заднего стекла и зеркал заднего вида. |
Блок предохранителей на приборной панели 2
| N° | Рейтинг | Функции |
|---|---|---|
| G36 | 30 A | Hi-Fi усилитель. |
| G37 | 30 A | Блок памяти пассажирского сиденья. |
| G38 | 30 A | Блок памяти водительского сидения. |
| G39 | 5 A | Блок памяти освещения. |
| G40 | 30 A | Сиденья водителя и пассажира с подогревом. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F2 | 15 A | Рог. |
| F3 | 10 A | Передний омыватель-дворник. |
| F4 | 20 A | Дневные ходовые огни. |
| F5 | 15 A | Датчик расхода воздуха, насос охлаждающей жидкости, масляный насос, термостат, подогреватель картерных газов (бензин), электроклапаны перепуска и рециркуляции отработавших газов (дизель), подогреватель дизельного топлива (дизель). |
| F6 | 10 A | Датчик угла поворота рулевого колеса, блок управления ABS/DSC, датчик DSC. |
| F7 | 10 A | Блок управления усилителем руля, автоматическая коробка передач, двухфункциональный переключатель тормоза. |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Диагностический разъем, поворотные фары, насос сажевого фильтра (дизель). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 40 A | Стеклоочистители медленно/быстро работают. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
Предохранители над аккумулятором
| N° | Рейтинг | Функции |
|---|---|---|
| F2 | 5 A | Двухфункциональный переключатель тормоза. |
| F3 | 5 A | Блок заряда аккумулятора. |
| F4 | 25 A | Электроклапаны ABS/ESC. |
| F6 | 15 A | Автоматическая коробка передач. |
