Предохранители и реле Peugeot 308 T9, 2014-2018
Схемы относятся к указанным годам и вариантам Peugeot 308 T9, 2014-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Peugeot 308 T9; 2014-2018.
Блок предохранителей на приборной панели
Снимите крышку, потянув вверху слева, затем справа.
Автомобили с правосторонним управлением: он помещен в свечу накаливания с левой стороны.
Моторного отсека

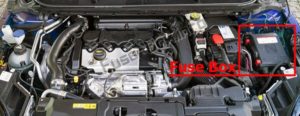

Блок предохранителей находится в моторном отсеке рядом с аккумулятором.
Схема блока предохранителей
2014, 2015

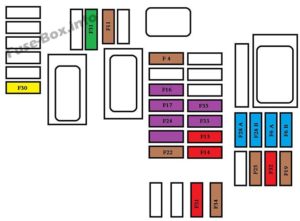

Блок предохранителей на приборной панели (версия 1 – FULL)
Назначение предохранителей в блоке предохранителей панели приборов Версия 1 (FULL) (2014, 2015)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F15 | 15 | Розетка для аксессуаров 12 В. |
| F16 | 15 | Зажигалка. |
| F17 | 15 | Аудио система. |
| F18 | 20 | Аудиосистема (аккумулятор +). |

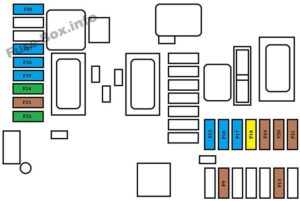

Блок предохранителей на приборной панели (версия 2 – ECO)
Назначение предохранителей в блоке предохранителей приборной панели, версия 2 (ECO) (2014, 2015)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F6 A или B | 15 | Аудио система. |
| F13 | 10 | Зажигалка. |
| F14 | 10 | Розетка для аксессуаров 12 В. |
| F28 A или B | 15 | Аудиосистема (аккумулятор +). |
Моторного отсека
Распределение предохранителей в моторном отсеке (Версия 1 – FULL) (2014, 2015)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F19 | 30 | Мотор переднего стеклоочистителя. |
| F20 | 15 | Передний и задний стеклоомыватели. |
| F21 | 20 | Омыватель фар. |
| F22 | 15 | Горн. |
| F23 | 15 | Фара дальнего света правая. |
| F24 | 15 | Левая фара дальнего света. |

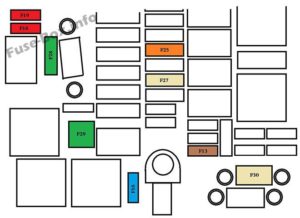

Распределение предохранителей в моторном отсеке (Версия 2 – ECO) (2014, 2015)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F16 | 15 | Передние противотуманные фары. |
| F18 | 10 | Фара дальнего света правая. |
| F19 | 10 | Левая фара дальнего света. |
| F25 | 40 | Реле омывателя фар (послепродажный монтаж). |
| F29 | 30 | Мотор переднего стеклоочистителя. |
| F30 | 80 | Заглушки подогревателя (дизель), дополнительный программируемый обогрев (послепродажный монтаж), насос омывателя фар. |
2016, 2017, 2018
Блок предохранителей на приборной панели (версия 1 – FULL)
Назначение предохранителей в блоке предохранителей приборной панели Версия 1 (FULL) (2016, 2017, 2018)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F4 | 5 | Экстренные и справочные звонки. |
| F6 A или B | 15 | Аудиосистема, сенсорный экран, CD-плеер, навигация. |
| F11 | 5 | Система «Безключевой доступ и запуск» |
| F13 | 10 | Фронтальная розетка для аксессуаров 12 В. |
| F14 | 10 | 12 В гнездо для аксессуаров в багажнике. |
| F16 | 3 | Фонарь бардачка, задний фонарь освещения салона. |
| F17 | 3 | Фонарь зеркала заднего вида, фонарь переднего освещения. |
| F19 | 5 | Приборная доска. |
| F21 | 10 | Многофункциональный экран, кондиционер. |
| F22 | 5 | Камера заднего хода, парктроник. |
| F24 | 3 | Датчик дождя и солнечного света |
| F25 | 5 | Подушки безопасности. |
| F28A или B | 15 | Аудиосистема (аккумулятор +). |
| F30 | 20 | Задний стеклоочиститель. |
| F31 | 30 | Замки. |
| F32 | 10 | Привет-Fi усилитель. |
| F33 | 3 | Запоминание водительских позиций. |
| F34 | 5 | Электроусилитель руля. |
| F35 | 3 | Ремни безопасности не пристегнуты дисплеем. |
Блок предохранителей на приборной панели (версия 2 – ECO)
Назначение предохранителей в блоке предохранителей приборной панели, версия 2 (ECO) (2016, 2017, 2018)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F9 | 5 | Экстренные и справочные звонки. |
| F13 | 5 | Камера заднего вида и парктроник |
| F15 | 15 | Розетка для аксессуаров 12 В. |
| F16 | 15 | Зажигалка. |
| F17 | 15 | Аудио система. |
| F18 | 20 | Сенсорный экран, CD-плеер, аудио и навигационная система. |
| F19 | 5 | Датчик дождя, солнечного света. |
| F20 | 5 | Подушки безопасности. |
| F21 | 5 | Приборная доска. |
| F22 / F24 | 30 | Внутренние, наружные, передние и задние замки. |
| F23 | 5 | Лампа в перчаточном ящике, косметическое зеркало, передние и задние фонари. |
| F25 / F27 | 15 | Насос стеклоомывателя спереди / сзади. |
| F26 | 15 | Горн. |
| F30 | 15 | Задний стеклоочиститель. |
Моторный отсек (Версия 1 – FULL)
Распределение предохранителей в моторном отсеке (Версия 1 – FULL) (2016, 2017, 2018)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F12 | 5 | Блок управления Park Assist. |
| F14 | 25 | Насос стеклоомывателя спереди и сзади |
| F15 | 5 | Усилитель руля. |
| F19 | 30 | Мотор переднего стеклоочистителя. |
| F20 | 15 | Моторы переднего и заднего стеклоомывателя. |
| F21 | 20 | Омыватель фар. |
| F22 | 15 | Горн. |
| F23 | 15 | Фара дальнего света правая. |
| F24 | 15 | Левая фара дальнего света. |
| Fuesbox 2: | ||
| F8 | 30 | Система контроля выбросов дизельного топлива (AdBlue *). |
| F10 | 5 | Автоматическая коробка передач. |
| F12 | 15 | Автоматическая коробка передач. |
Моторный отсек (Версия 2 – ECO)
Распределение предохранителей в моторном отсеке (Версия 2 – ECO) (2016, 2017, 2018)
| Н ° | Рейтинг (А) | функции |
|---|---|---|
| F13 | 5 | Встроенный системный интерфейс. |
| F16 | 15 | Передние противотуманные фары. |
| F18 | 10 | Фара дальнего света правая. |
| F19 | 10 | Левая фара дальнего света. |
| F25 | 40 | Реле омывателя фар (послепродажный монтаж). |
| F27 | 25 | Встроенный системный интерфейс. |
| F28 | 30 | Система контроля выбросов дизельного топлива (AdBlue®). |
| F29 | 30 | Мотор переднего стеклоочистителя. |
| F30 | 80 | Заглушки подогревателя (дизель), дополнительный программируемый обогрев (послепродажный монтаж), насос омывателя фар. |
