Предохранители и реле Peugeot 407 2004-2010
Схемы относятся к указанным годам и вариантам Peugeot 407 2004-2010. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Peugeot 407 2004-2010.

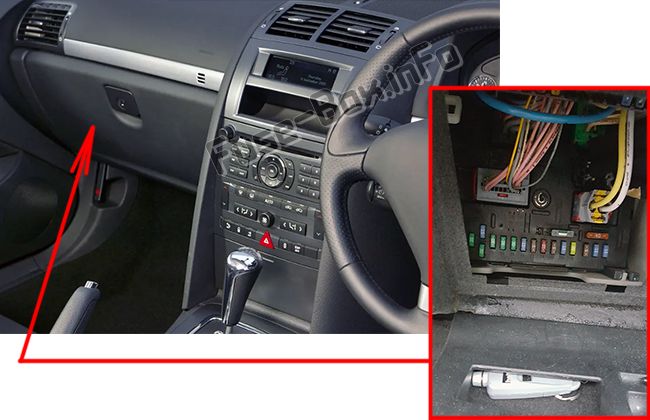

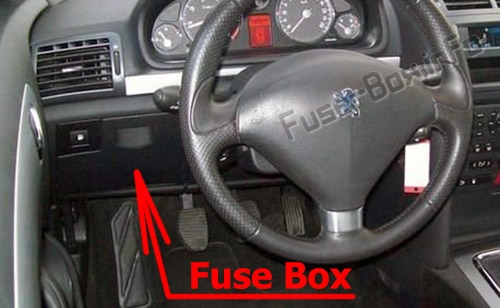

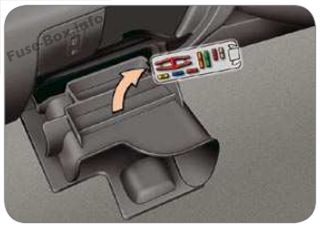

Блок предохранителей на приборной панели

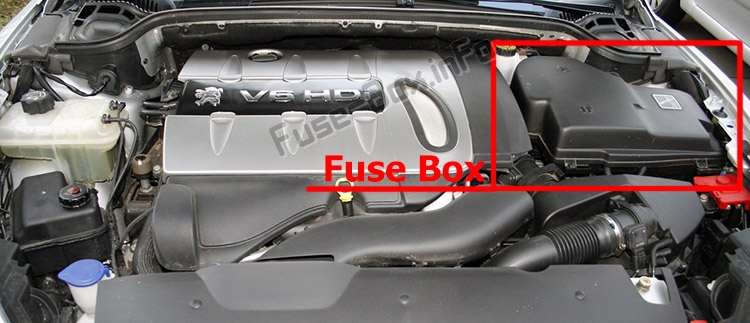

Моторного отсека

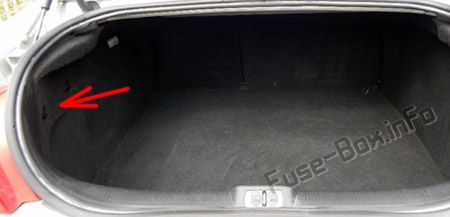

Грузовое отделение (2004, 2005)
Схемы блока предохранителей
2004

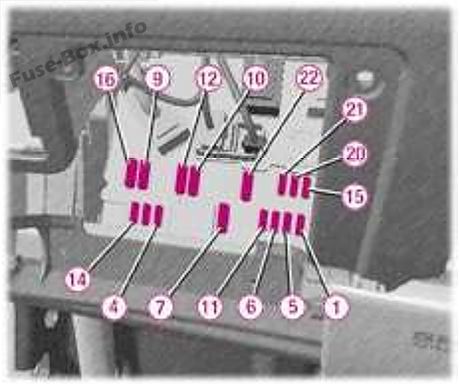

Панель приборов
Назначение предохранителей в блоке предохранителей приборной панели (2004 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Кожух проводки багажника, диагностический разъем, слаботочная блокировка руля, электрическая блокировка руля, блок контроля доступа. |
| F4 | 20 А | Органы управления на рулевом колесе, аудиотехника / аудио / телефон, сигнализация (стандарт), навигационно-телематика, блок контроля доступа, многофункциональный дисплей, автоматическая коробка передач, блок памяти электрического сиденья. |
| F5 | 15 А | Сирена аварийной сигнализации, блок обнаружения недостаточного накачивания шин. |
| F6 | 10 А | Выключатель STOP, электроника автоматической коробки передач, выключатель сцепления, электрохроматическое зеркало, вспомогательное зеркало, перчаточный ящик, фонари для чтения карт, диагностический разъем, датчик угла поворота рулевого колеса, датчик ESP с двумя функциями, электрическая блокировка рулевого управления, блок контроля доступа. |
| F7 | 15 А | Сигнализация (аксессуар). |
| F9 | 30 А | Задние электрические стеклоподъемники в одно касание. |
| F10 | 20 А | Передняя розетка для аксессуаров 12 В, прикуриватель. |
| F11 | 15 А | Электрозамок от детей, блокировка задних дверей. |
| F12 | 30 А | Передние электрические стеклоподъемники, люк. |
| F14 | 10 А | Корпус проводки двигателя, корпус проводки багажника, корпус проводки прицепа (принадлежность), реле дворников. |
| F15 | 15 А | Панель приборов, панель управления кондиционером, датчики дождя и яркости, электрические сиденья, блок управления подушками безопасности. |
| F16 | 30 А | Центральный замок / блокировка. |
| F20 | 10 А | Не используется. |
| F21 | 15 А | Не используется. |
| F22 | 20 А | Не используется. |
| FS2 | – | PARC шунт. |
| G36 | 30 А | Аудио Hi-Fi сборка. |
| G37 | 15 А | Подача шестиступенчатой автоматической коробки передач. |
| G38 | 30 А | Правое и левое сиденья с подогревом. |
| G39 | 30 А | Правое электрическое сиденье. |
| G40 | 30 А | Левое сиденье с электроприводом. |

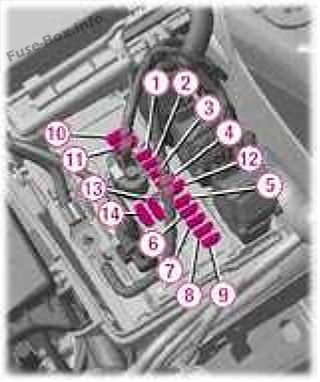

Моторного отсека
Назначение предохранителей в моторном отсеке (2004 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 20 А | Блок управления двигателем. |
| 2 | 15 А | Горн. |
| 3 | 10 А | Передние стеклоочистители. |
| 4 | 20 А | Омыватель фар. |
| 5 | 15 А | Топливный насос. |
| 6 | 10 А | Блок управления АКПП. |
| 7 | 10 А | Блок управления гидроусилителем руля, датчик уровня охлаждающей жидкости двигателя. |
| 8 | 15 А | Катушка стартера. |
| 9 | 10 А | Электропитание ксеноновой лампы, регуляторы высоты галогенных фар. |
| 10 * | 30 А | Исполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики). |
| 11 * | 40 А | Воздуходувка кондиционера. |
| 12 * | 30 А | Стеклоочистители. |
| 13 * | 40 А | Питание встроенного системного интерфейса (плюс зажигания). |
| 14 * | 30 А | Воздушный насос. |
| * Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |

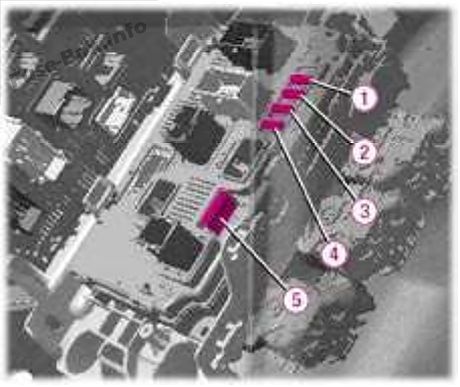

Грузовой отсек
Назначение предохранителей в грузовом отделении (2004 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Не используется. |
| F2 | 15 А | Блокировка лючка топливного бака. |
| F3 | 15 А | Задняя розетка для аксессуаров 12 В. |
| F4 | 15 А | Фильтр выброса твердых частиц. |
| F5 | 40 А | Подогрев заднего стекла. |
2005
Панель приборов
Назначение предохранителей в блоке предохранителей на приборной панели (2005 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Разъем диагностики, слаботочный замок рулевого управления. |
| F4 | 20 А | Блок предохранителей в багажнике, блок предохранителей прицепа, органы управления на рулевом колесе, аудиотехника, сигнализация, навигационно-телематика, многофункциональный дисплей, автоматическая коробка передач. |
| F5 | 15 А | Сирена аварийной сигнализации, блок обнаружения недостаточного накачивания шин. |
| F6 | 10 А | Электронный блок автоматической коробки передач, выключатель сцепления, электрохроматическое зеркало, вспомогательное зеркало, лампы для чтения карт, диагностический разъем, датчик угла поворота рулевого колеса, двухфункциональный датчик ESP, закрывающая крышка панорамной крыши (407 SW), передние и задние вспомогательные фонари. |
| F7 | 15 А | Сигнализация (аксессуар). |
| F9 | 30 А | Задние электрические стеклоподъемники в одно касание. |
| F10 | 20 А | Передняя розетка для аксессуаров 12 В, прикуриватель, выключатель перчаточного ящика, телематика (в зависимости от страны). |
| F11 | 15 А | Электрозамок от детей, блокировка задних дверей. |
| F12 | 30 А | Передние электрические стеклоподъемники, люк. |
| F14 | 10 А | Блок предохранителей двигателя, блок предохранителей в багажнике, блок предохранителей прицепа (принадлежность), реле дворников. |
| F15 | 15 А | Панель приборов, панель управления кондиционером, датчики дождя и яркости, электрические сиденья, блок управления подушками безопасности. |
| F16 | 30 А | Центральный замок / блокировка. |
| F20 | 10 А | Не используется. |
| F21 | 15 А | Не используется. |
| F22 | 20 А | Не используется. |
| FS1 | – | PARC шунт. |
| G36 | 30 А | Правое электрическое сиденье, аудиосистема Hi-Fi в сборе. |
| G37 | 15 А | Подача шестиступенчатой автоматической коробки передач. |
| G38 | 30 А | Правое и левое сиденья с подогревом. |
| G39 | 30 А | Блок памяти сидений с электроприводом. |
| G40 | 30 А | Левое сиденье с электроприводом. |
Моторного отсека
Назначение предохранителей в моторном отсеке (2005 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 20 А | Блок управления двигателем. |
| 2 | 15 А | Горн. |
| 3 | 10 А | Передние и задние стеклоочистители. |
| 4 | 20 А | Омыватель фар. |
| 5 | 15 А | Топливный насос. |
| 6 | 10 А | Блок управления АКПП. |
| 7 | 10 А | Блок управления гидроусилителем руля, датчик уровня охлаждающей жидкости двигателя. |
| 8 | 20 А | Катушка стартера. |
| 9 | 10 А | Электропитание ксеноновой лампы, выключатель СТОП, регуляторы высоты галогенных фар. |
| 10 | 30 А | Исполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики). |
| 11 | 40 А | Вентилятор кондиционера или не используется. |
| 12 | 30 А | Стеклоочистители. |
| 13 | 40 А | Питание встроенного системного интерфейса (плюс зажигания). |
| 14 | 30 А | Воздушный насос. |
Грузовой отсек
Назначение предохранителей в грузовом отделении (2005 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | 15 А | Блокировка лючка топливного бака. |
| F3 | 15 А | Задняя розетка для аксессуаров 12 В. |
| F4 | 15 А | Фильтр выброса твердых частиц. |
| F5 | 40 А | Подогрев заднего стекла. |
2007, 2008

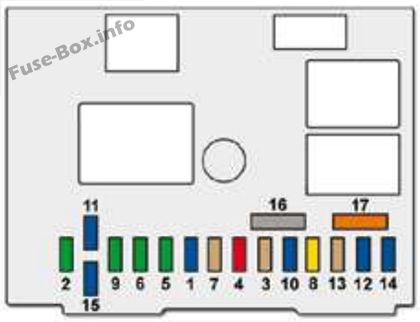

Панель приборов
Назначение предохранителей в блоке предохранителей приборной панели (2007, 2008)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | 30 А | Центральный замок / блокировка. |
| F3 | 5 А | Подушки безопасности. |
| F4 | 10 А | Датчик двойного действия ESP, диагностический разъем, люк (седан), датчик угла поворота рулевого колеса. |
| F5 | 30 А | Передние стеклоподъемники с электроприводом в одно касание, люк на крыше (седан), закрывающая крышка панорамной крыши (407SW). |
| F6 | 30 А | Задние электрические стеклоподъемники в одно касание. |
| F7 | 5 А | Освещение перчаточного ящика, боковые повторители света, передние и задние дополнительные фонари, фонари для чтения карт, дополнительное зеркало. |
| F8 | 20 А | CD-чейнджер, многофункциональный дисплей, аудиосистема, блок управления на рулевом колесе, блок предохранителей прицепа, блок управления сигнализацией, навигационно-телематика (в зависимости от страны). |
| F9 | 30 А | Зажигалка, телематика (в зависимости от страны), задняя розетка для аксессуаров 12 В (макс. 100 Вт). |
| F10 | 15 А | Блок обнаружения недостаточного накачивания шин. |
| F11 | 15 А | Диагностический разъем, замок зажигания. |
| F12 | 30 А | Комплект громкой связи, розетка для прицепа, блок предохранителей прицепа, звуковая система помощи при парковке сзади, электрическое сиденье пассажира, датчик дождя и яркости, сигнализация. |
| F13 | 5 А | Блок предохранителей двигателя, управление реле дворников. |
| F14 | 15 А | Блок памяти сиденья водителя или электрическое сиденье водителя, панель приборов, панель управления кондиционером, блок управления подушками безопасности. |
| F15 | 15 А | Электрозамок от детей, блокировка задних дверей. |
| F17 | 40 А | Подогрев заднего стекла. |
| F31 | – | PARC шунт. |
| G29 | 5 А | Телематика (по стране). |
| G30 | 30 А | Сиденье водителя с электроприводом без блока памяти. |
| G31 | 30 А | Сиденье пассажира с электроприводом без блока памяти. |
| G32 | 15 А | Розетка для аксессуаров на 12 В сзади (100 Вт макс.). |
| G33 | – | Не используется. |
| G34 | – | Не используется. |
| G35 | – | Не используется. |
| G36 | 30 А | Блок памяти водительского сиденья. |
| G37 | 15 А | Подача шестиступенчатой автоматической коробки передач. |
| G38 | 30 А | Правое и левое сиденья с подогревом. |
| G39 | – | Блок предохранителей прицепа (принадлежность). |
| G40 | 30 А | Аудио Hi-Fi сборка. |

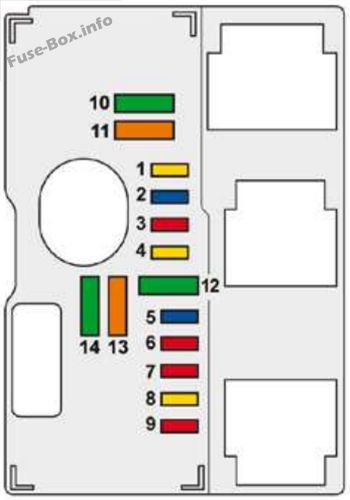

Моторного отсека
Назначение предохранителей в моторном отсеке (2007-2010 гг.)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 20 А | Блок управления двигателем. |
| 2 | 15 А | Горн. |
| 3 | 10 А | Передние и задние стеклоочистители. |
| 4 | 20 А | Омыватель фар. |
| 5 | 15 А | Приводы управления двигателем (топливный насос, электромагнитные клапаны продувки адсорбера и т. Д.). |
| 6 | 10 А | Блок управления АКПП. |
| 7 | 10 А | Блок коммутации и защиты, датчик расхода всасываемого воздуха, выключатель сцепления, выключатель шестиступенчатой автоматической коробки передач, выключатели STOP, электрохроматическое зеркало, органы управления закрылками панорамной крыши (407 SW). |
| 8 | 20 А | Катушка стартера. |
| 9 | 10 А | Электропитание ксеноновой лампы, выключатель STOP, электронасос гидроусилителя руля, блок управления четырехступенчатой автоматической коробкой передач, реле блокировки автоматической коробки передач. |
| 10 | 30 А | Исполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики). |
| 11 | 40 А | Вентилятор кондиционера или не используется. |
| 12 | 30 А | Стеклоочистители. |
| 13 | 40 А | Питание интерфейса встроенной системы (плюс зажигания). |
| 14 | 30 А | Воздушный насос. |
2009, 2010
Панель приборов
Назначение предохранителей в блоке предохранителей приборной панели (2009, 2010)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | 30 А | Центральный замок / блокировка. |
| F3 | 5 А | Подушки безопасности. |
| F4 | 10 А | Датчик двойного действия ESP, диагностический разъем, люк (седан), датчик угла поворота рулевого колеса. |
| F5 | 30 А | Передние стеклоподъемники с электроприводом в одно касание, люк на крыше (седан), закрывающая крышка панорамной крыши (407SW). |
| F6 | 30 А | Задние электрические стеклоподъемники в одно касание. |
| F7 | 5 А | Освещение перчаточного ящика, боковые повторители света, передние и задние дополнительные фонари, фонари для чтения карт, дополнительное зеркало. |
| F8 | 20 А | Многофункциональный дисплей, аудиосистема, управление на рулевом колесе, блок предохранителей прицепа, блок управления сигнализацией, навигационно-телематика (в зависимости от страны). |
| F9 | 30 А | Зажигалка, телематика (в зависимости от страны), задняя розетка для аксессуаров 12 В (макс. 100 Вт). |
| F10 | 15 А | Блок обнаружения недостаточного накачивания шин. |
| F11 | 15 А | Диагностический разъем, замок зажигания. |
| F12 | 30 А | Комплект громкой связи, розетка для прицепа, блок предохранителей прицепа, звуковая система помощи при парковке сзади, электрическое сиденье пассажира, датчик дождя и яркости, сигнализация. |
| F13 | 5 А | Блок предохранителей двигателя, управление реле дворников. |
| F14 | 15 А | Блок памяти сиденья водителя или электрическое сиденье водителя, панель приборов, панель управления кондиционером, блок управления подушками безопасности. |
| F15 | 15 А | Электрозамок от детей, блокировка задних дверей. |
| F17 | 40 А | Подогрев заднего стекла. |
| F31 | – | PARC шунт. |
| G29 | 5 А | Телематика (по стране). |
| G30 | 30 А | Сиденье водителя с электроприводом. |
| G31 | 30 А | Сиденье пассажира с электроприводом. |
| G32 | 15 А | Розетка для аксессуаров на 12 В сзади (100 Вт макс.). |
| G33 | – | Не используется. |
| G34 | – | Не используется. |
| G35 | – | Не используется. |
| G36 | – | Не используется |
| G37 | 15 А | Подача шестиступенчатой автоматической коробки передач. |
| G38 | 30 А | Правое и левое сиденья с подогревом. |
| G39 | – | Блок предохранителей прицепа (принадлежность). |
| G40 | 30 А | Аудио Hi-Fi сборка. |
Моторного отсека
Назначение предохранителей в моторном отсеке (2007-2010 гг.)
| Н ° | Рейтинг | функции |
|---|---|---|
| 1 | 20 А | Блок управления двигателем. |
| 2 | 15 А | Горн. |
| 3 | 10 А | Передние и задние стеклоочистители. |
| 4 | 20 А | Омыватель фар. |
| 5 | 15 А | Приводы управления двигателем (топливный насос, электромагнитные клапаны продувки адсорбера и т. Д.). |
| 6 | 10 А | Блок управления АКПП. |
| 7 | 10 А | Блок коммутации и защиты, датчик расхода всасываемого воздуха, выключатель сцепления, выключатель шестиступенчатой автоматической коробки передач, выключатели STOP, электрохроматическое зеркало, органы управления закрылками панорамной крыши (407 SW). |
| 8 | 20 А | Катушка стартера. |
| 9 | 10 А | Электропитание ксеноновой лампы, выключатель STOP, электронасос гидроусилителя руля, блок управления четырехступенчатой автоматической коробкой передач, реле блокировки автоматической коробки передач. |
| 10 | 30 А | Исполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики). |
| 11 | 40 А | Вентилятор кондиционера или не используется. |
| 12 | 30 А | Стеклоочистители. |
| 13 | 40 А | Питание интерфейса встроенной системы (плюс зажигания). |
| 14 | 30 А | Воздушный насос. |
