Предохранители и реле Peugeot 508 2011-2017
Схемы относятся к указанным годам и вариантам Peugeot 508 2011-2017. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Peugeot 508 2011-2017.

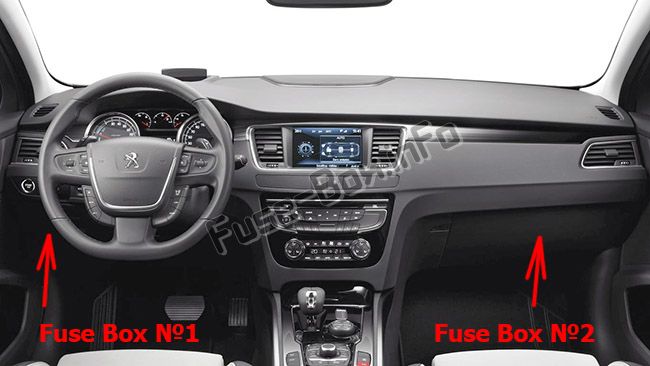

Блоки предохранителей на приборной панели

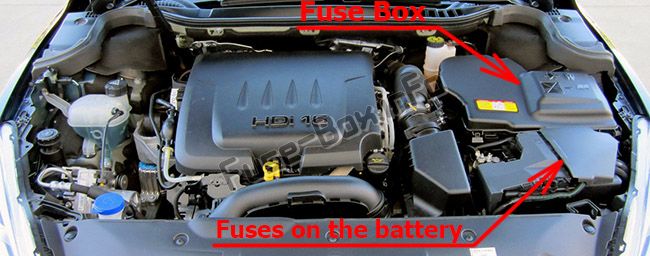

Моторного отсека
Блок предохранителей
Предохранители на АКБ
Схемы блока предохранителей
2011, 2012, 2013, 2014

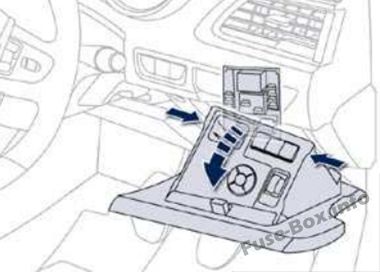

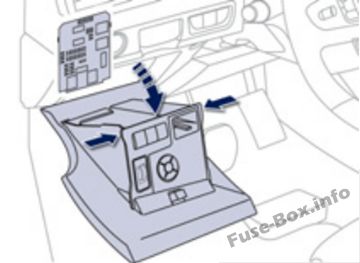

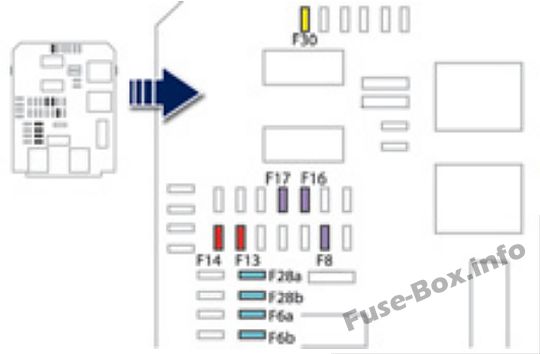

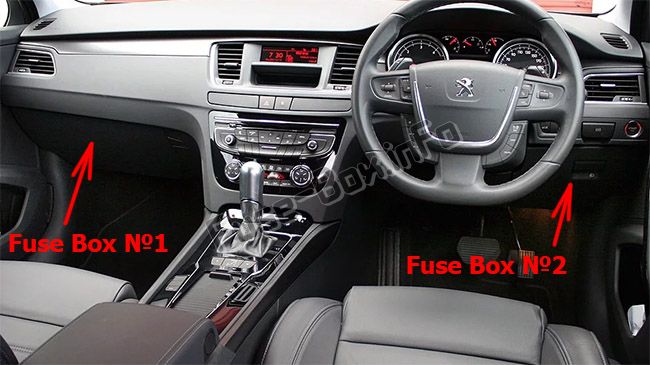

Блок предохранителей 1 на приборной панели (слева)
Назначение предохранителей в блоке предохранителей 1 приборной панели (2011-2014 гг.)
| Предохранитель № | Рейтинг (A) | функции |
|---|---|---|
| F6 A или B | 15 | Аудио система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Передний прикуриватель. |
| F14 | 10 | Передняя розетка на 12 В. |
| F16 | 3 | Задний габаритный фонарь, задние лампы для чтения карт. |
| F17 | 3 | Задний люк, зеркало заднего вида. |
| F28 A или B | 15 | Аудио система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Аудио усилитель. |

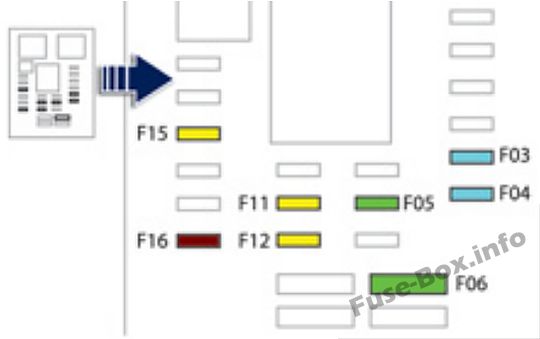

Блок предохранителей 2 на приборной панели (правый)
Назначение предохранителей в блоке предохранителей 2 приборной панели (2011-2014 гг.)
| Предохранитель № | Рейтинг (A) | функции |
|---|---|---|
| F3 | 15 | Панель стеклоподъемника водителя, розетка 12 В для задних сидений. |
| F4 | 15 | Розетка на 12 В в багажнике. |
| F5 | 30 | Заднее стекло в одно касание. |
| F6 | 30 | Переднее окно в одно касание. |
| F11 | 20 | Прицеп. |
| F12 | 20 | Аудио усилитель. |
| F15 | 20 | Панорамный люк (SW). |
| F16 | 5 | Панель переключателя стеклоподъемника со стороны водителя. |

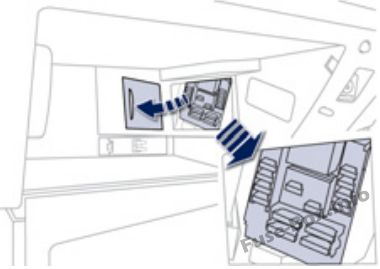

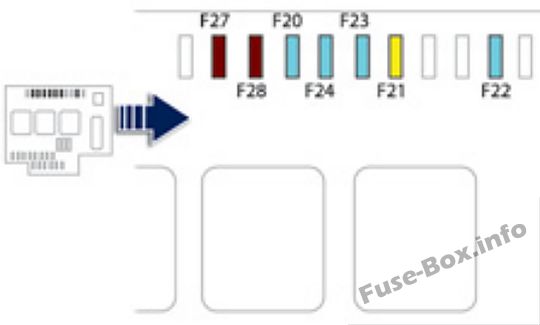

Моторного отсека
Назначение предохранителей в моторном отсеке Блок предохранителей (2011-2014)
| Предохранитель № | Рейтинг (A) | функции |
|---|---|---|
| F20 | 15 | Насос омывателя переднего / заднего стекла. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Горн. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
| F27 | 5 | Маска левой лампы. |
| F28 | 5 | Маска фонаря правой руки. |
2016, 2017
Блок предохранителей 1 на приборной панели (слева)
Назначение предохранителей в блоке предохранителей 1 приборной панели (2016, 2017)
| Предохранитель № | Рейтинг (A) | функции |
|---|---|---|
| F6 A или B | 15 | Аудио система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Передний прикуриватель. |
| F14 | 10 | Передняя розетка на 12 В. |
| F16 | 3 | Задний габаритный фонарь, задние лампы для чтения карт. |
| F17 | 3 | Задний люк, зеркало заднего вида. |
| F28 A или B | 15 | Аудио система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Аудио усилитель. |
Блок предохранителей 2 на приборной панели (правый)
Назначение предохранителей в блоке предохранителей 2 приборной панели (2016, 2017)
| Предохранитель № | Рейтинг (A) | функции |
|---|---|---|
| F3 | 15 | Панель стеклоподъемника водителя, розетка 12 В для задних сидений. |
| F4 | 15 | Розетка на 12 В в багажнике. |
| F5 | 30 | Заднее стекло в одно касание. |
| F6 | 30 | Переднее окно в одно касание. |
| F11 | 20 | Прицеп. |
| F12 | 20 | Аудио усилитель. |
| F15 | 20 | Панорамный люк (SW и негибридный RXH). |
| F16 | 5 | Панель переключателя стеклоподъемника со стороны водителя. |
Моторного отсека
Назначение предохранителей в моторном отсеке Блок предохранителей (2016, 2017)
| Предохранитель № | Рейтинг (A) | функции |
|---|---|---|
| F20 | 15 | Насос омывателя переднего / заднего стекла. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Горн. |
| F23 | 13 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
