Предохранители и реле Peugeot 107 (2005-2014)
Схемы относятся к указанным годам и вариантам Peugeot 107 (2005-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 107 2005-2014
Предохранители прикуривателя (розетки) в Peugeot 107 Это предохранители №11 и №15 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

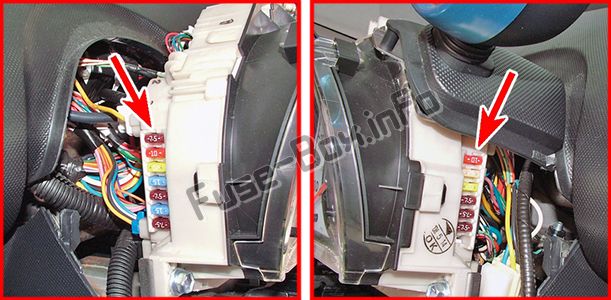

Они расположены по бокам приборной панели под облицовкой.
При необходимости разблокируйте рулевое управление с помощью ключа.

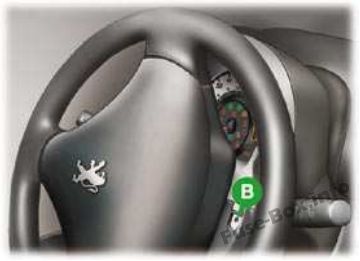

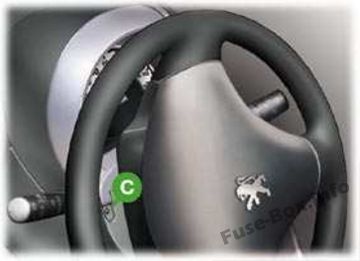

Поверните руль влево, выкрутите болт B.
Поверните руль вправо, выкрутите болт С.
За тахометром частично открутите болт D, расположенный за ним.

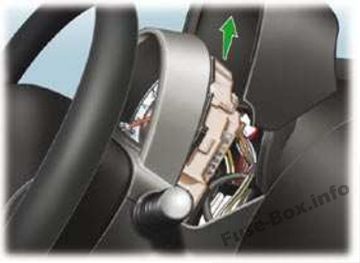

Поднимите обшивку приборной панели и, при необходимости, обшивку тахометра, чтобы получить доступ к предохранителям, расположенным слева и справа.

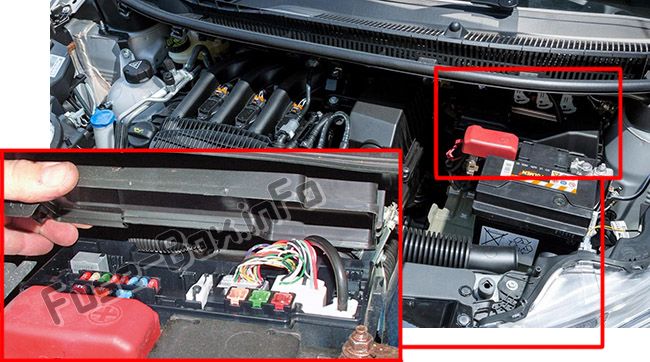

Моторного отсека

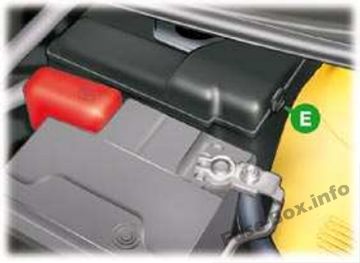

Отсоедините крышку, нажав справа на выступ Е, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Схемы блока предохранителей
2005

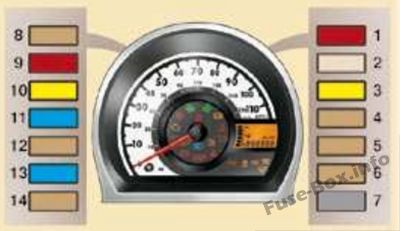

Приборная доска
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Стоп-сигналы |
| 2 | 25 A | Центральный замок/отпирание |
| 3 | 20 A | Удаление тумана |
| 4 | 7,5 А | Задние фары |
| 5 | 7,5 А | Диагностический разъем |
| 6 | 7,5 А | Задний противотуманный фонарь — Панель приборов |
| 7 | 7,5 А | Удаление тумана |
| 8 | 7,5 А | Блок управления впрыском |
| 9 | 10 A | Электропитание указателя уровня топлива |
| 10 | 20 A | Дворники |
| 11 | 15 A | Аксессуары - розетка 12 вольт |
| 12 | 7,5 А | Устранение запотевания — ABS — Реле вентилятора — Передние и задние стеклоочистители |
| 13 | 15 A | Блок управления подушками безопасности — Блок управления двигателем — Блок управления иммобилайзером двигателя — Катушка зажигания |
| 14 | 7,5 А | Кондиционирование воздуха |
| 15* | 40 A | Аксессуары - Противозапотевание - ABS - Реле вентилятора - Передние и задние стеклоочистители |
| 16* | 30 A | Электрические окна |
| 17* | 40 A | Обогрев |
| * Предохранители расположены за панелью приборов. Для их замены обратитесь к дилеру PEUGEOT. |

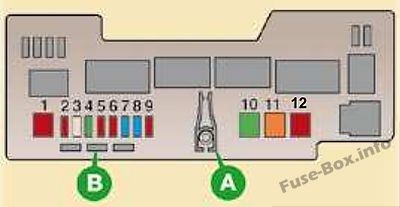

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 50 A | 2 Коробка передач Tronic — Вентилятор в сборе (дизель) |
| 2 | 10 A | Фары |
| 2 | 30 A | Фары с дневным светом |
| 3 | 25 A | Блок управления АБС |
| 4 | 30 A | Питание замка зажигания |
| 5 | 10 A | Аварийные световые сигналы |
| 6 | 10 A | Фары |
| 7 | 15 A | Вежливый свет |
| 8 | 15 А/25 А | Блок управления бензиновым/дизельным двигателем |
| 9 | 10 A | Horn |
| 10 | 30 A | Блок вентилятора (бензин) |
| 11 | 40 A | ABS |
2006
Приборная доска
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Стоп-сигналы - ABS - Коробка передач "2 Tronic" |
| 2 | 25 A | Центральный замок/отпирание |
| 3 | 20 A | Обдув заднего стекла |
| 4 | 7,5 А | Задние фонари - Освещение номерного знака - Панель приборов - Дисплей |
| 5 | 7,5 А | Диагностический разъем |
| 6 | 7,5 А | Задний противотуманный фонарь - Панель приборов - Коробка передач "2 Tronic" |
| 7 | 7,5 А | АБС - Усилитель руля |
| 8 | 7,5 А | ABS - Усилитель руля - Кондиционер - Вентилятор в сборе |
| 9 | 10 A | Задние фонари — Центральный замок/отпирание — Электрические стеклоподъемники — Обогрев заднего стекла — Спидометр — Кондиционер — Обогрев |
| 10 | 20 A | Передние и задние дворники |
| 11 | 15 A | Аудиооборудование - Электронный иммобилайзер двигателя |
| 12 | 7,5 А | Обдув заднего стекла - ABS - Вентилятор в сборе - Передние и задние дворники - Усилитель руля - Центральный замок/отпирание - Кондиционер -Электрические стеклоподъемники - Спидометр |
| 13 | 15 A | Подушка безопасности - Блок управления двигателем - Электронный иммобилайзер двигателя - Коробка передач "2 Tronic" - Панель приборов |
| 14 | 7,5 А | Кондиционирование воздуха |
| 15* | 40 A | Аксессуары - Противозапотевание - ABS - Реле вентилятора - Передние и задние стеклоочистители |
| 16* | 30 A | Электрические окна |
| 17* | 40 A | Обогрев |
| * Предохранители расположены за панелью приборов. Для их замены обратитесь к дилеру PEUGEOT. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 50 A | Коробка передач "2 Tronic" - Вентилятор в сборе (дизель) |
| 2 | 10 A | Фары (в зависимости от страны) |
| 2 | 20 A | Фары с дневным светом |
| 3 | 25 A | Блок управления АБС |
| 4 | 30 A | Питание замка зажигания |
| 5 | 10 A | Аварийная сигнализация - Сигнальные лампы на приборной панели - Указатели поворота |
| 6 | 10 A | Фары (в зависимости от страны) |
| 7 | 15 A | Освещение салона — Спидометр — Аудиооборудование — Панель приборов |
| 8 | 15 А/25 А | Блок управления бензиновым/дизельным двигателем |
| 9 | 10 A | Horn |
| 10 | 7,5 А | Блок вентилятора (бензин) |
| 11 | 10 A | ABS |
| 12 | 15 A | Усилитель руля |
2007, 2008, 2009, 2010
Приборная доска
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Стоп-сигналы - ABS - Коробка передач "2 Tronic" |
| 2 | 25 A | Центральный замок/отпирание |
| 3 | 20 A | Обдув заднего стекла |
| 4 | 7,5 А | Задние фонари - Освещение номерного знака - Панель приборов - Дисплей |
| 5 | 7,5 А | Диагностический разъем |
| 6 | 7,5 А | Задний противотуманный фонарь - Панель приборов - Коробка передач "2 Tronic" |
| 7 | - | Не используется |
| 8 | 7,5 А | ABS - Усилитель руля - Кондиционер - Вентилятор в сборе |
| 9 | 10 A | Задние фонари — Центральный замок/отпирание — Электрические стеклоподъемники — Обогрев заднего стекла — Спидометр — Кондиционер — Обогрев — Тахометр |
| 10 | 20 A | Передние и задние дворники |
| 11 | 15 A | Аудиооборудование - Электронный иммобилайзер двигателя - Розетка 12 В (макс. 120 Вт) |
| 12 | 7,5 А | Обдув заднего стекла - ABS - Вентилятор в сборе - Передние и задние дворники - Усилитель руля - Центральный замок/отпирание - Кондиционер -Электрические стеклоподъемники - Спидометр - Тахометр |
| 13 | 15 A | Подушка безопасности - Блок управления двигателем - Электронный иммобилайзер двигателя - Коробка передач "2 Tronic" - Панель приборов |
| 14 | 7,5 А | Кондиционирование воздуха |
| 15* | 40 A | Аксессуары - Противозапотевание - ABS - Реле вентилятора - Передние и задние стеклоочистители |
| 16* | 30 A | Электрические окна |
| 17* | 40 A | Отопление - Кондиционер |
| * Предохранители расположены за панелью приборов. Для их замены обратитесь к дилеру PEUGEOT. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 50 A | Коробка передач "2 Tronic" - Вентилятор в сборе (дизель) |
| 2 | 10 A | Фары |
| 2 | 20 A | Фары с дневным светом |
| 3 | 30 A | Блок управления АБС/ЭСП |
| 4 | 30 A | Питание замка зажигания |
| 5 | 10 A | Аварийная сигнализация - Сигнальные лампы на приборной панели - Указатели поворота |
| 6 | 10 A | Фары |
| 7 | 15 A | Освещение салона — Спидометр — Аудиооборудование — Панель приборов — Тахометр |
| 8 | 15 А/25 А | Блок управления бензиновым/дизельным двигателем |
| 9 | 10 A | Horn |
| 10 | 30 A | Блок вентилятора (бензин) |
| 11 | 50 A | АБС/ЭСП |
| 12 | 50 A | Усилитель руля |
2012
Приборная доска
| N° | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 10 | Стоп-сигналы - ABS - Коробка передач 2 Tronic |
| 2 | 25 | Центральный замок/отпирание - Дистанционное управление |
| 3 | 20 | Обдув заднего стекла |
| 4 | 7.5 | Задние фонари - Лампы освещения номерного знака - Панель приборов - Экран - Регулировка фар - Светодиодные дневные ходовые огни - Габаритные огни |
| 5 | 7.5 | Диагностический разъем |
| 6 | 7.5 | 2 Коробка передач Tronic — Задний противотуманный фонарь — ESP — Светодиодные дневные ходовые огни — Панель приборов — Тахометр |
| 7 | - | Не используется |
| 8 | 7.5 | АБС/ЭСП — Усилитель руля — Вентилятор в сборе |
| 9 | 10 | Фонари заднего хода - Центральный замок/отпирание - Электрические стеклоподъемники - Обдув заднего стекла - Спидометр - Кондиционер - Отопление - Тахометр - Пульт дистанционного управления |
| 10 | 20 | Передние и задние дворники и стеклоомыватели |
| 11 | 15 | Аудиооборудование Розетка -12 В (макс. 120 Вт) |
| 12 | 7.5 | Обогрев заднего стекла - ABS - Вентилятор в сборе - Передние и задние дворники и стеклоомыватели - Усилитель руля - Центральный замок/отпирание - Кондиционер - Обогрев - Электрические стеклоподъемники - Спидометр - Тахометр - Пульт дистанционного управления - Фонарь заднего хода |
| 13 | 15 | Подушка безопасности — Система впрыска топлива — Коробка передач 2 Tronic — Панель приборов — Тахометр — Светодиодные дневные ходовые огни |
| 14 | 7.5 | Кондиционер - Отопление |
| 15* | 40 | Аудиосистема - Розетка 12 В - Передние и задние дворники - Усилитель руля - АБС/ЭСП - Вентилятор системы охлаждения в сборе |
| 16* | 30 | Электрические окна |
| 17* | 40 | Кондиционер - Отопление |
| * Предохранители расположены за панелью приборов. Для их замены обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр. |

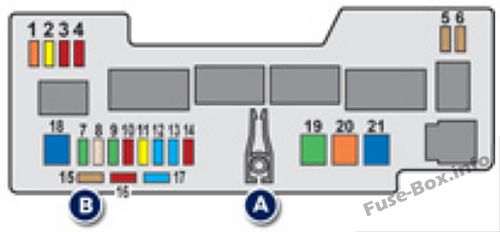

Моторного отсека
| N° | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 5 | Светодиодные дневные ходовые огни |
| 2 | 20 | Передние противотуманные фары |
| 3 | 10 | Левый передний фонарь |
| 4 | 10 | Правый передний фонарь |
| 5 | 7.5 | 2 Коробка передач Tronic — система впрыска топлива |
| 6 | 7.5 | 2 Коробка передач Tronic — система впрыска топлива |
| 7 | 30 | Светодиодные дневные ходовые огни - Передние противотуманные фары |
| 8 | 25 | ABS |
| 8 | 30 | АБС/ЭСП (с VSC) |
| 9 | 30 | Стартер - Обогрев заднего стекла - ABS - Вентилятор системы охлаждения - Передние и задние дворники и стеклоомыватели - Усилитель руля - Центральный замок/отпирание - Кондиционер - Отопление - Электрические стеклоподъемники - Спидометр - Тахометр - Пульт дистанционного управления - Фонарь заднего хода - Подушка безопасности - Топливо система впрыска - коробка передач 2 Tronic - приборная панель - светодиодные дневные ходовые огни |
| 10 | 10 | Аварийная сигнализация - Панель приборов - Тахометр - Указатели поворота |
| 11 | 20 | Левый передний фонарь - Правый передний фонарь |
| 12 | 15 | Плафон освещения — Спидометр — Аудиосистема — Панель приборов — Тахометр |
| 13 | 15 | Система впрыска топлива — Вентилятор охлаждения в сборе |
| 14 | 10 | Horn |
| 15 | 7.5 | Сменный предохранитель |
| 16 | 10 | Сменный предохранитель |
| 17 | 15 | Сменный предохранитель |
| 18 | 50 | 2 Коробка передач Троник |
| 19 | 30/40 | Узел охлаждающего вентилятора |
| 20 | 40 | ABS |
| 20 | 50 | АБС/ЭСП (с VSC) |
| 21 | 50 | Усилитель руля |
