Предохранители и реле Peugeot 108 (2014-2019..)
Схемы относятся к указанным годам и вариантам Peugeot 108 (2014-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Расположение предохранителей Peugeot 108 2014-2019…
Предохранитель прикуривателя (розетки) в Peugeot 108 Это предохранитель №9 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей
Блок предохранителей находится под приборной панелью (со стороны водителя).

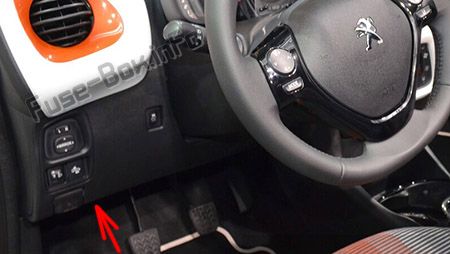

Автомобили с левым рулем

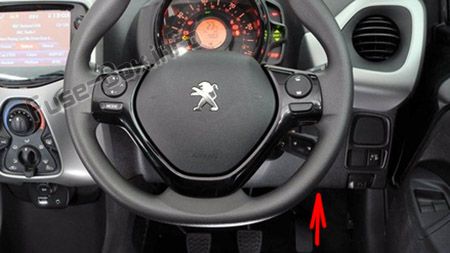

Автомобили с правым рулем
Отсоедините пластиковую крышку для доступа к предохранителям.

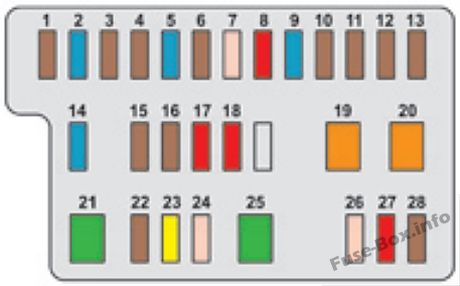

Схема блока предохранителей
| N° | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 5 | Фонарь заднего хода (2016) — Система впрыска топлива — Аудиосистема — Система VSC |
| 2 | 15 | Омыватели переднего и заднего стекол |
| 3 | 5 | Главный распределительный блок — Панель приборов — Экран дисплея — Кондиционер — Обогрев заднего стекла и наружных зеркал заднего вида — Подогрев сидений — Тканевая крыша с электроприводом — Аудиосистема |
| 4 | 5 | Рулевое управление с электроусилителем - стоп-старт |
| 5 | 15 | Задний стеклоочиститель |
| 6 | 5 | Вентилятор охлаждения — система ABS — система VSC |
| 7 | 25 | Передний стеклоочиститель |
| 8 | 10 | Обогрев зеркал заднего вида |
| 9 | 15 | Розетка 12 В (макс. 120 Вт) |
| 10 | 7.5 | Наружные зеркала заднего вида — Аудиосистема — Система «стоп-старт» — Приборная панель — Экран дисплея |
| 11 | 5 | Блокировка руля - Система впрыска топлива - Электронная коробка передач |
| 12 | 7.5 | Подушки безопасности |
| 13 | 5 | Панель приборов — Экран дисплея — Стоп-старт |
| 14 | 15 (двигатель ВТи 68) | Рулевое управление — Система впрыска топлива — Стоп-сигналы |
| 14 | 7,5 (двигатель PureTech 82) | Рулевое управление — Система впрыска топлива — Стоп-сигналы |
| 15 | 7,5 (двигатель VTi 68) | Система впрыска топлива - Стоп-старт |
| 15 | 10 (двигатель PureTech 82) | Система впрыска топлива - Стоп-старт |
| 16 | 7.5 | Диагностика двигателя |
| 17 | 10 | Стоп-сигналы - Третий стоп-сигнал - Система впрыска топлива - Система ABS - Система VSC - Электронная коробка передач - Система бесключевого доступа и запуска |
| 18 | 10 | Габаритные огни - Подсветка номерного знака - Задний противотуманный фонарь - Передние противотуманные фонари - Задние фонари - Регулятор освещения |
| 19 | 40 | Кондиционирование воздуха |
| 20 | 40 | Кондиционер - Самодиагностика двигателя - Габаритные огни - Освещение номерного знака - Задний противотуманный фонарь - Передние противотуманные фонари - Задние фонари - Регулятор освещения - Стоп-сигналы - Третий стоп-сигнал - Система впрыска топлива - Система ABS - Система VSC - Электронная коробка передач - Бесключевой доступ и запуск двигателя система - Электрические стеклоподъемники |
| 21 | 30 | Система впрыска топлива — «Стоп-старт» — Главный распределительный блок |
| 22 (двигатель VTi 68) | 7,5 | Система впрыска топлива |
| 23 (двигатель VTi 68) | 20 | Система впрыска топлива - Стоп-старт |
| 24 | 25 | Главный распределительный блок |
| 25 | 30 | Электрические окна |
| 26 | 25 | Электрические окна |
| 27 | 10 | Кондиционирование воздуха |
| 28 | 5 | Задний противотуманный фонарь |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

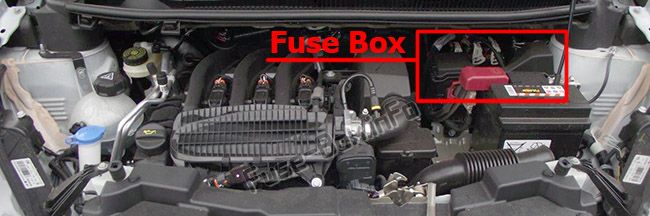

Расположение блока предохранителей
Снимите пластиковую крышку, расположенную под ветровым стеклом, нажав на две защелки.
Снимите крышку блока предохранителей, нажав на выступ справа, чтобы получить доступ к предохранителям.

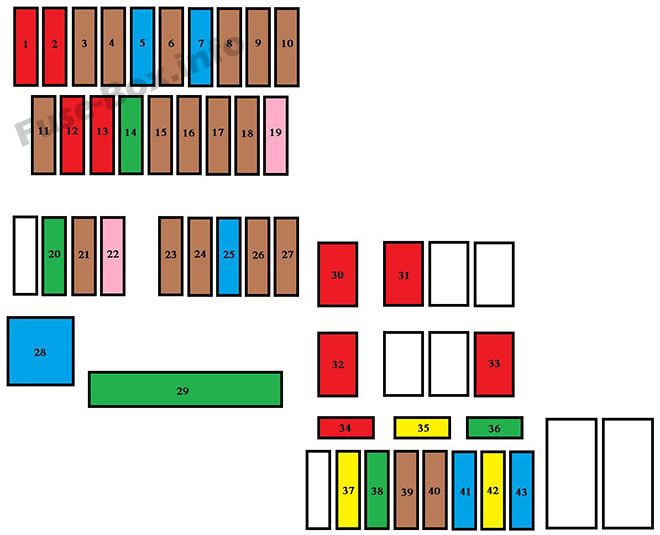

Схема блока предохранителей
| N° | Рейтинг (А) | Функции |
|---|---|---|
| 1 | 10 | Правый ближний свет |
| 2 | 10 | Левый ближний свет — Регулировка фар |
| 3 | 7.5 | Правый дальний свет |
| 4 | 7.5 | Левый дальний свет |
| 5 (двигатель PureTech 82) | 15 | Система впрыска топлива |
| 6 (двигатель PureTech 82) | 7.5 | Система впрыска топлива |
| 7 (двигатель PureTech 82) | 15 | Система впрыска топлива |
| 8 (двигатель PureTech 82) | 7.5 | Охлаждающий вентилятор |
| 9 | 7.5 | Кондиционирование воздуха |
| 10 (двигатель VTi 68) | 7.5 | Система впрыска топлива - Стоп-сигналы - Третий стоп-сигнал |
| 11 | 5 | Подсветка салона - Лампа багажника |
| 12 | 10 | Указатели поворота - Аварийная сигнализация - Панель приборов - Экран дисплея |
| 13 | 10 | Horn |
| 14 | 30 | Блоки снабжения/распределения |
| 15 (двигатель ВТи 68) | 7.5 | Электронная коробка передач |
| 16 | 7.5 | Система впрыска топлива |
| 17 | 7.0 | Система бесключевого доступа и запуска |
| 18 (двигатель VTi 68) | 7.5 | Батарея |
| 19 | 25 | Система впрыска топлива - Вентилятор охлаждения |
| 20 | 30 | Пусковой двигатель |
| 21 | 7.5 | Блокировка руля |
| 22 | 25 | Передние фонари |
| 23 | 7.5 | Система впрыска топлива |
| 24 | 7.5 | Система впрыска топлива — Стартер — Электронная коробка передач — Система «стоп-старт» |
| 25 | 15 | Аудиосистема - система "Бесключевой доступ и запуск двигателя" |
| 26 | 7.5 | Панель приборов — экран дисплея |
| 27 | 7.5 | система ВСК |
| 28 | 60 | Блок предохранителей в салоне |
| 29 (двигатель VTi 68) | 125 | Обогрев заднего стекла и зеркал заднего вида - Подогрев сидений - Тканевая крыша с электроприводом - Система ABS - Система VSC - Вентилятор охлаждения - Противотуманные фары - Светодиодные дневные ходовые огни. *Этот предохранитель должен заменяться только дилером PEUGEOT или в специализированном техцентре. |
| 30 | 50 | Электронная коробка передач |
| 30 | 40 | Стоп-старт |
| 31 | 50 | Усилитель руля |
| 32 | 50 (двигатель PureTech 82) | Охлаждающий вентилятор |
| 32 | 30 | Охлаждающий вентилятор |
| 32 | 40 | Охлаждающий вентилятор |
| 33 | 50 | Система АБС - система VSC |
| 34 | 10 | Запасной предохранитель |
| 35 | 20 | Запасной предохранитель |
| 36 | 30 | Запасной предохранитель |
| 37 | 20 | Обогрев заднего стекла и наружных зеркал заднего вида |
| 38 | 30 | Система АБС - система VSC |
| 39 | 7.5 | Передние противотуманные фары — Панель приборов — Экран дисплея |
| 40 | 7.5 | Светодиодные дневные ходовые огни |
| 41 | 15 | Правое сиденье с подогревом (кроме RHD) |
| 42 | 20 | Электрическая тканевая крыша |
| 43 | 15 | Левое сиденье с подогревом (кроме RHD) |
