Предохранители и реле Peugeot 206 (1999-2008)
Схемы относятся к указанным годам и вариантам Peugeot 206 (1999-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 206 1999-2008 гг.
Предохранитель прикуривателя (розетки) в Peugeot 206 Это предохранитель №22 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

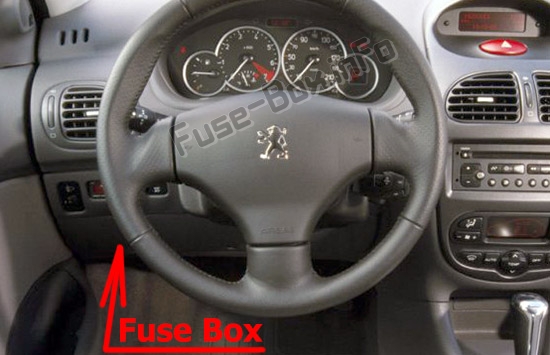

Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Отвинтите защелку на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
Автомобили с левым рулем
Автомобили с правым рулем

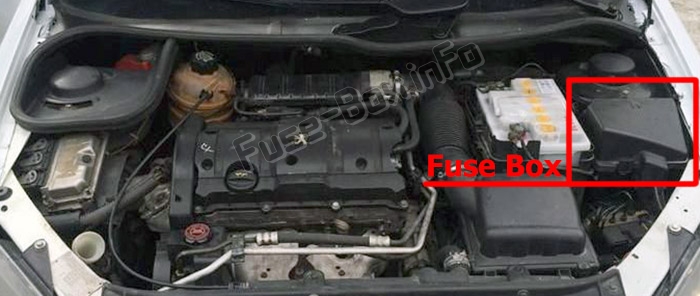

Моторного отсека
Чтобы получить доступ к ящику в моторном отсеке (рядом с аккумулятором), отщелкните крышку.
Схемы блока предохранителей
Схемы блока предохранителей
2002

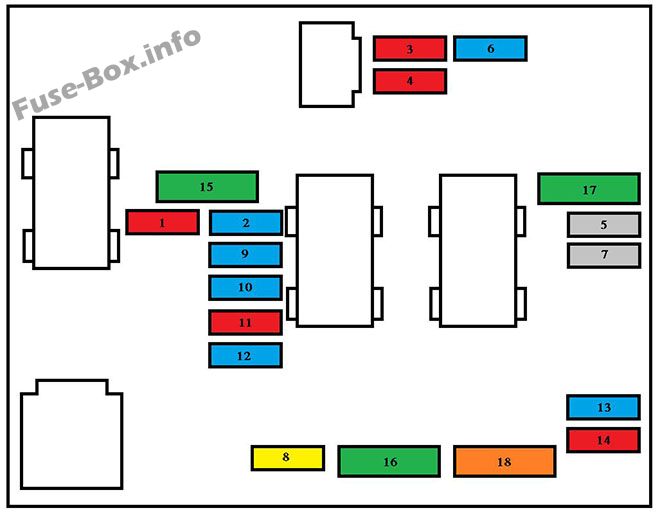

Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 10A | Блок предпускового подогрева (дизель) - Датчик наличия воды в дизельном топливе - Выключатель фонарей заднего хода - Датчик скорости - Датчик массового расхода воздуха (дизель) |
| 2 | 15A | Электромагнитный клапан адсорбера — топливный насос |
| 3 | 10A | Блок управления АБС |
| 4 | 10A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | — | Не используется |
| 7 | — | Не используется |
| 8 | 20A | Реле блока вентиляторов — Блок управления двигателем — ТНВД — Регулятор высокого давления дизельного топлива — Электромагнитный клапан системы управления двигателем |
| 9 | 15A | Левый ближний свет |
| 10 | 15A | Правый ближний свет |
| 11 | 10A | Левый дальний свет |
| 12 | 15A | Правый дальний свет |
| 13 | 15A | Рога |
| 14 | 10A | Насосы омывателей лобового и заднего стекол |
| 15 | 30A | Нагреватель корпуса дроссельной заслонки — ТНВД — Датчик кислорода — Блок управления двигателем — Датчик расхода воздуха — Катушка зажигания — Электромагнитный клапан управления двигателем — Подогреватель дизельного топлива — Форсунки |
| 16 | 30A | Реле воздушного насоса |
| 17 | 30A | Стеклоочиститель на высокой и низкой скорости |
| 18 | 40A | Вентилятор кондиционера |
| макси предохранители: | ||
| 1* | 20A | Блок вентилятора |
| 2 * | 60A | ABS |
| 3 * | 30A | ABS |
| 4 * | 70A | Поставка встроенного системного интерфейса |
| 5 * | 70A | Поставка встроенного системного интерфейса |
| 6 * | — | Не используется |
| 7 * | 30A | Питание замка зажигания |
| 8 * | — | Не используется |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с ними должны выполняться дилером PEUGEOT. |

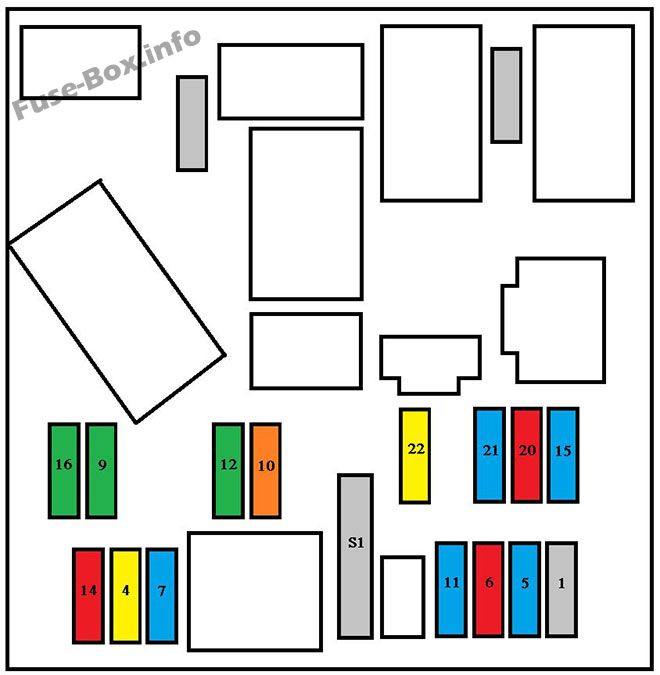

Пассажирский салон
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 15A | Тревога |
| 4 | 20A | Многофункциональный дисплей — Блок управления навигацией — Освещение багажника — Аудиооборудование |
| 5 | 15A | Диагностика АКПП |
| 6 | 10A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиоаппаратура |
| 7 | 15A | Аксессуар для автошколы - Сигнализация |
| 9 | 30A | Задние электрические стеклоподъемники |
| 10 | 40A | Обогрев заднего стекла и зеркал |
| 11 | 15A | Стеклоочиститель заднего стекла |
| 12 | 30A | Стеклоочиститель ветрового стекла - люк в крыше |
| 14 | 10A | Блок предохранителей двигателя — Подушки безопасности — Органы управления на руле — Датчик дождя |
| 15 | 15A | Панель приборов — Многофункциональный дисплей — Блок управления навигацией — Кондиционер — Аудиоаппаратура |
| 16 | 30A | Элементы управления запиранием/отпиранием дверей, капота и багажника - Управление блокировкой |
| 20 | 10A | Правый стоп-сигнал |
| 21 | 15A | Левый стоп-сигнал - 3-й стоп-сигнал |
| 22 | 30A | Передний и задний (206 SW) плафон освещения — Устройство чтения карт — Освещение перчаточного ящика — Прикуриватель — Задняя розетка 12 В (206 SW) |
| S1 | Шунт | ПАРК-шунт |
2003

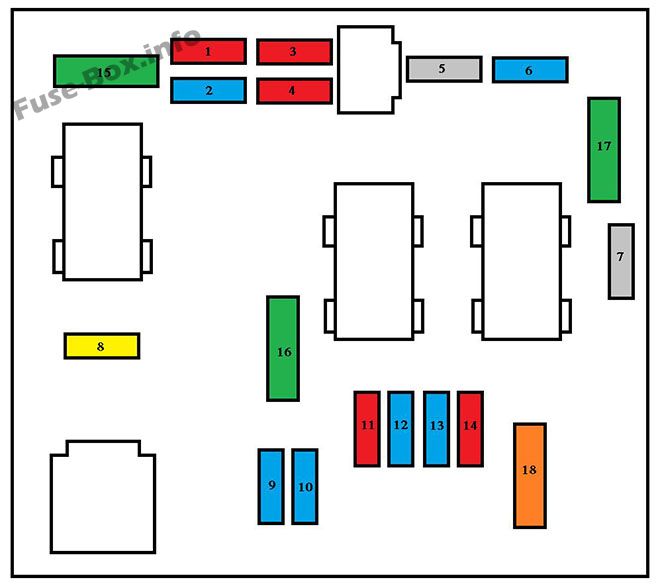

Моторного отсека
OR
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Блок предпускового подогрева (дизель) - Датчик наличия воды в дизельном топливе - Выключатель фонарей заднего хода - Датчик скорости - Датчик массового расхода воздуха (дизель) |
| 2 | 15 A | Электромагнитный клапан адсорбера — топливный насос |
| 3 | 10 A | Блок управления двигателем АБС/ЭСП — выключатель системы ESP |
| 4 | 10 A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | — | Не используется |
| 6 | 15 A | Передние противотуманные фары |
| 7 | - | Не используется |
| 8 | 20 A | Реле блока вентиляторов — Блок управления двигателем — ТНВД — Регулятор высокого давления дизельного двигателя — Электромагнитный клапан управления двигателем |
| 9 | 15 A | Левый ближний свет |
| 10 | 15 A | Правый ближний свет |
| 11 | 10 A | Левый дальний свет |
| 12 | 15 A | Правый дальний свет |
| 13 | 15 A | Рога |
| 14 | 10 A | Насосы омывателей лобового и заднего стекол |
| 15 | 30 A | Нагреватель корпуса дроссельной заслонки — ТНВД дизельного двигателя — Датчик кислорода — Блок управления двигателем — Датчик расхода воздуха — Катушка зажигания — Электромагнитный клапан управления двигателем — Нагреватель дизельного топлива — Форсунки — Электромагнитный клапан изменения фаз газораспределения двигателя (206 GTi 180) — Электромагнитный клапан регулирования подачи воздуха в двигатель ( 206 ГТИ 180) |
| 16 | 30 A | Реле воздушного насоса |
| 17 | 30 A | Стеклоочиститель на высокой и низкой скорости |
| 18 | 40 A | Вентилятор кондиционера |
| макси предохранители: | ||
| 1* | 20 A | Блок вентилятора |
| 2* | 60 A | АБС/ЭСП |
| 3* | 30 A | АБС/ЭСП |
| 4* | 70 A | Поставка встроенного системного интерфейса |
| 5* | 70 A | Поставка встроенного системного интерфейса |
| 6* | - | Не используется |
| 7* | 30 A | Питание замка зажигания |
| 8* | - | Не используется |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с этими предохранителями должны выполняться дилером PEUGEOT. |
Пассажирский салон
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 15A | Тревога |
| 4 | 20A | Многофункциональный дисплей — Блок управления навигацией — Освещение багажника — Аудиооборудование |
| 5 | 15A | Диагностика АКПП |
| 6 | 10A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиоаппаратура |
| 7 | 15A | Аксессуар для автошколы - Сигнализация |
| 9 | 30A | Задние электрические стеклоподъемники |
| 10 | 40A | Обогрев заднего стекла и зеркал |
| 11 | 15A | Стеклоочиститель заднего стекла |
| 12 | 30A | Стеклоочиститель ветрового стекла - люк в крыше |
| 14 | 10A | Блок предохранителей двигателя — Подушки безопасности — Органы управления на руле — Датчик дождя |
| 15 | 15A | Панель приборов — Многофункциональный дисплей — Блок управления навигацией — Кондиционер — Аудиоаппаратура |
| 16 | 30A | Элементы управления запиранием/отпиранием дверей, капота и багажника - Управление блокировкой |
| 20 | 10A | Правый стоп-сигнал |
| 21 | 15A | Левый стоп-сигнал - 3-й стоп-сигнал |
| 22 | 30A | Передний и задний (206 SW) плафон освещения — Устройство чтения карт — Освещение перчаточного ящика — Прикуриватель — Задняя розетка 12 В (206 SW) |
| S1 | Шунт | ПАРК-шунт |
2004, 2005, 2006
Моторного отсека
OR
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Блок предпускового подогрева (дизель) - Датчик наличия воды в дизельном топливе - Выключатель фонарей заднего хода - Датчик скорости - Датчик расхода воздуха (дизель) |
| 2 | 15 A | Электромагнитный клапан адсорбера — топливный насос |
| 3 | 10 A | Блок управления двигателем АБС/ЭСП — выключатель тормоза ESP |
| 4 | 10 A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | - | Не используется |
| 6 | 15 A | Передние противотуманные фары |
| 7 | 20 A | Не используется |
| 8 | 20 A | Реле блока вентиляторов — Блок управления двигателем — ТНВД — Регулятор высокого давления дизельного двигателя — Электромагнитный клапан управления двигателем |
| 9 | 15 A | Левый ближний свет |
| 10 | 15 A | Правый ближний свет |
| 11 | 10 A | Левый дальний свет |
| 12 | 15 A | Правый дальний свет |
| 13 | 15 A | Horn |
| 14 | 10 A | Насосы омывателей лобового и заднего стекол |
| 15 | 30 A | Нагреватель корпуса дроссельной заслонки — ТНВД дизельного двигателя — Датчик кислорода — Блок управления двигателем — Датчик расхода воздуха — Катушка зажигания — Электромагнитный клапан управления двигателем — Нагреватель дизельного топлива — Форсунки — Электромагнитный клапан изменения фаз газораспределения двигателя (206 GTi 180) — Электромагнитный клапан регулирования подачи воздуха в двигатель ( 206 ГТИ 180) |
| 16 | 30 A | Реле воздушного насоса |
| 17 | 30 A | Стеклоочиститель на высокой и низкой скорости |
| 18 | 40 A | Вентилятор кондиционера |
| макси предохранители: | ||
| 1* | 20 A | Блок вентилятора |
| 2* | 60 A | АБС/ЭСП |
| 3* | 30 A | АБС/ЭСП |
| 4* | 70 A | Поставка встроенного системного интерфейса |
| 5* | 70 A | Поставка встроенного системного интерфейса |
| 6* | - | Не используется |
| 7* | 30 A | Питание замка зажигания |
| 8* | 20 A | Аудиоусилитель |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любой работы с ними должны выполняться дилером PEUGEOT. |
Пассажирский салон
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 15 A | Сирена сигнализации |
| 4 | 20 A | Многофункциональный дисплей — Блок управления навигацией — Освещение багажника — Аудиооборудование — Органы управления на рулевом колесе — Прицеп |
| 5 | 15 A | Диагностика АКПП |
| 6 | 10 A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиоаппаратура — Датчик угла поворота рулевого колеса (ESP) |
| 7 | 15 A | Аксессуар для автошколы - Сигнализация |
| 9 | 30 A | Задние электрические стеклоподъемники |
| 10 | 40 A | Обогрев заднего стекла и зеркал |
| 11 | 15 A | Стеклоочиститель заднего стекла |
| 12 | 30 A | Передние электрические стеклоподъемники - Люк в крыше |
| 14 | 10 A | Блок предохранителей двигателя — Подушки безопасности — Органы управления на руле — Датчик дождя |
| 15 | 15 A | Панель приборов — Многофункциональный дисплей — Блок управления навигацией — Кондиционер — Аудиоаппаратура |
| 16 | 30 A | Элементы управления запиранием/отпиранием дверей, капота и багажника - Управление блокировкой |
| 20 | 10 A | Правый стоп-сигнал |
| 21 | 15 A | Левый стоп-сигнал - 3-й стоп-сигнал |
| 22 | 20 A | Передний плафон и задний плафон (206 SW) — Устройство чтения карт — Освещение перчаточного ящика — Зажигалка — Задняя розетка 12 В (206 SW) |
| S1 | Шунт | ПАРК-шунт |
2007, 2008
Моторного отсека
OR
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 10 A | Блок предпускового подогрева (дизель) - Датчик наличия воды в дизельном топливе - Выключатель фонарей заднего хода - Датчик скорости - Датчик массового расхода воздуха (дизель) |
| 2 | 15 A | Электромагнитный клапан адсорбера — топливный насос |
| 3 | 10 A | Блок управления двигателем АБС/ЭСП — выключатель тормоза ESP |
| 4 | 10 A | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | - | Не используется |
| 6 | 15 A | Передние противотуманные фары |
| 7 | - | Не используется |
| 8 | 20 A | Реле блока вентиляторов — Блок управления двигателем — ТНВД — Регулятор высокого давления дизельного двигателя — Электромагнитный клапан управления двигателем |
| 9 | 15 A | Левый ближний свет |
| 10 | 15 A | Правый ближний свет |
| 11 | 10 A | Левый дальний свет |
| 12 | 15 A | Правый дальний свет |
| 13 | 15 A | Horn |
| 14 | 10 A | Насосы омывателей лобового и заднего стекол |
| 15 | 30 A | Нагреватель корпуса дроссельной заслонки — ТНВД — Датчик кислорода — Блок управления двигателем — Датчик массового расхода воздуха — Катушка зажигания — Электромагнитный клапан управления двигателем — Подогреватель дизельного топлива Форсунки |
| 16 | 30 A | Реле воздушного насоса |
| 17 | 30 A | Стеклоочиститель на высокой и низкой скорости |
| 18 | 40 A | Вентилятор кондиционера |
| макси предохранители: | ||
| 1* | 20 A | Блок вентилятора |
| 2* | 60 A | АБС/ЭСП |
| 3* | 30 A | АБС/ЭСП |
| 4* | 70 A | Поставка встроенного системного интерфейса |
| 5* | 70 A | Поставка встроенного системного интерфейса |
| 6* | - | Не используется |
| 7* | 30 A | Питание замка зажигания |
| 8* | 20 A | Аудиоусилитель |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с ними должны выполняться дилером PEUGEOT. |
Пассажирский салон
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 15 A | Сирена сигнализации |
| 4 | 20 A | Многофункциональный дисплей — Освещение багажника — Аудиооборудование — Органы управления на рулевом колесе — Прицеп |
| 5 | 15 A | Диагностика АКПП |
| 6 | 10 A | Уровень охлаждающей жидкости — Автоматическая коробка передач — Аудиоаппаратура — Датчик угла поворота рулевого колеса (ESP) |
| 7 | 15 A | Аксессуар для автошколы - Сигнализация |
| 9 | 30 A | Задние электрические стеклоподъемники |
| 10 | 40 A | Обогрев заднего стекла и зеркал |
| 11 | 15 A | Стеклоочиститель заднего стекла |
| 12 | 30 A | Передние электрические стеклоподъемники - Люк в крыше |
| 14 | 10 A | Блок предохранителей двигателя — Подушки безопасности — Органы управления на руле — Датчик дождя |
| 15 | 15 A | Панель приборов — Многофункциональный дисплей — Кондиционер — Аудиоаппаратура |
| 16 | 30 A | Элементы управления запиранием/отпиранием дверей, капота и багажника - Управление блокировкой |
| 20 | 10 A | Правый стоп-сигнал |
| 21 | 15 A | Левый стоп-сигнал - 3-й стоп-сигнал |
| 22 | 20 A | Передний плафон — Считыватель карт — Освещение перчаточного ящика — Зажигалка |
| S1 | Шунт | Шунт PARC-шунт |
