Предохранители и реле Peugeot 207 (2006-2014)
Схемы относятся к указанным годам и вариантам Peugeot 207 (2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 207 2006-2014
Предохранитель прикуривателя (розетки) в Peugeot 207 предохранитель F9 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блок предохранителей на приборной панели

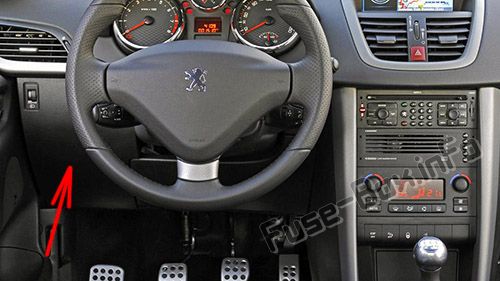

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (с левой стороны).

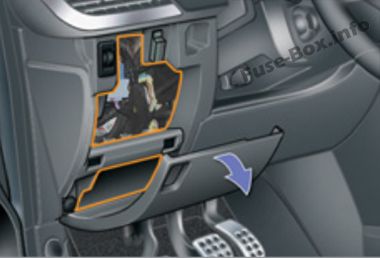

Отсоедините крышку, потянув за верхнюю часть, полностью снимите крышку.

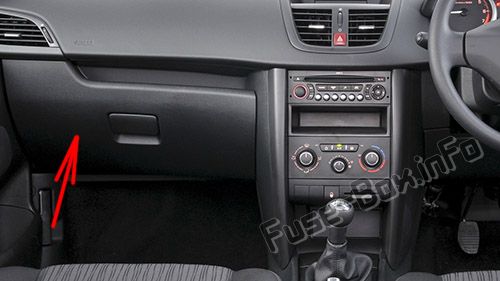

Автомобили с правым рулем: он расположен в нижней части приборной панели (слева).

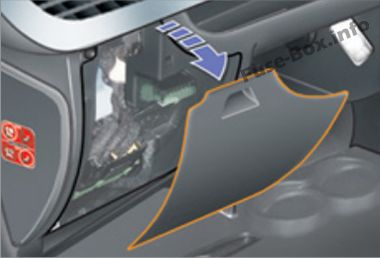

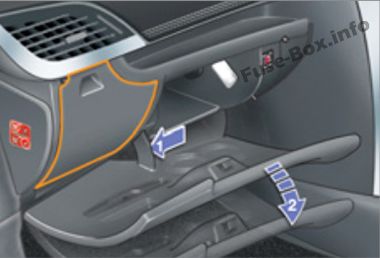

Откройте крышку перчаточного ящика, сдвиньте направляющую влево, чтобы выйти за первую прорезь, полностью откройте крышку перчаточного ящика, отсоедините крышку блока предохранителей, потянув за верхнюю часть, полностью снимите крышку.

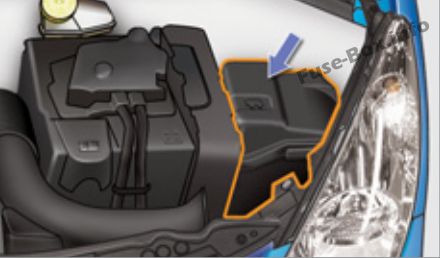

Моторного отсека

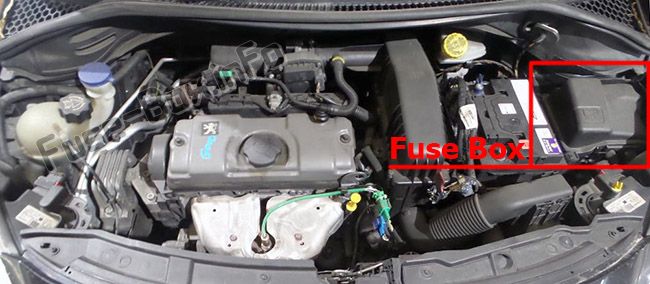

Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (правая сторона).
Схемы блока предохранителей
Схемы блока предохранителей
2006

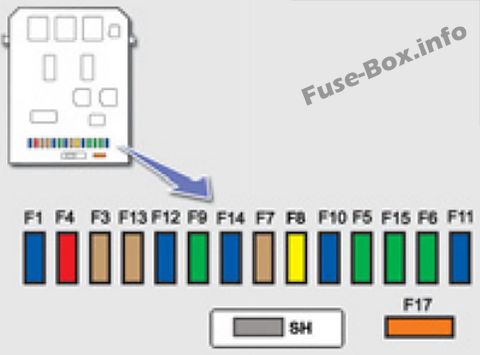

Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, диагностический разъем, внутреннее зеркало с электрохромным управлением, кондиционер, датчик угла поворота рулевого колеса, насос сажевого фильтра (дизель). |
| F5 | 30 A | Электростеклоподъемники, задние электростеклоподъемники, люк. |
| F6 | 30 A | Электростеклоподъемники передние, подача складывающихся зеркал. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, датчик давления в шинах, блок предохранителей прицепа. |
| F9 | 30 A | Передняя розетка 12 В. |
| F10 | 15 A | Сирена сигнализации, блок управления сигнализацией, поворотные фары. |
| F11 | 15 A | Диагностический разъем, слаботочный замок зажигания. |
| F12 | 15 A | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, реле ABS, рычаг селектора коробки передач "2 Tronic", двухфункциональный переключатель тормоза. |
| F14 | 15 A | Приборная панель, планка сигнализатора непристегнутых ремней безопасности, корректор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенение заднего стекла и наружных зеркал. |
| SH | - | ПАРК-шунт. |
| G39 | 20 A | Hi-Fi усилитель. |
| G40 | 20 A | Сиденья водителя и пассажира с подогревом (кроме RHD) |

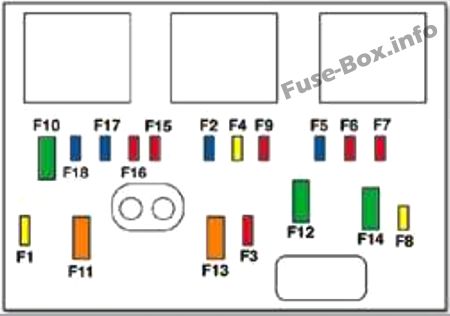

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем и реле управления блоком вентиляторов, датчик расхода воздуха (Дизель), ТНВД (Дизель), датчик наличия воды в дизеле (Дизель), электромагнитные клапаны рециркуляции отработавших газов, подогрев воздуха (Дизель). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние и задние омыватели-дворники. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (бензин). |
| F6 | 10 A | Датчик скорости транспортного средства. |
| F7 | 10 A | Электроусилитель руля, поворотные фары, реле управления поворотными фарами, датчик уровня охлаждающей жидкости двигателя (Дизель), блок коммутации и защиты (Дизель). |
| F8 | 20 A | Управление стартером. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, регулируемый термостат) (Дизель: электромагнитные клапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители на низкой/высокой скорости. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Дизельный отопитель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| MF1* | 70 A | Сборка вентилятора. |
| MF2* | 20 А/30 А | Насос ABS/ESP. |
| MF3* | 20 А/30 А | Электромагнитные клапаны ABS/ESP. |
| MF4* | 60 A | Поставка встроенного системного интерфейса. |
| MF5* | 60 A | Поставка встроенного системного интерфейса. |
| MF6* | - | Не используется. |
| MF7* | 80 A | Блок предохранителей в салоне. |
| MF8* | 30 A | Блок управления коробкой передач "2 Tronic". |
| MF9* | 80 A | Отопительный агрегат (Дизель). |
| МФ10* | 80 A | Электроусилитель руля. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2007
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, диагностический разъем, внутреннее зеркало с электрохромным управлением, кондиционер, датчик угла поворота рулевого колеса, насос сажевого фильтра (дизель). |
| F5 | 30 A | Электростеклоподъемники, задние электростеклоподъемники, люк. |
| F6 | 30 A | Электростеклоподъемники передние, подача складывающихся зеркал. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, датчик давления в шинах, блок предохранителей прицепа. |
| F9 | 30 A | Передняя розетка 12 В. |
| F10 | 15 A | Сирена сигнализации, блок управления сигнализацией, поворотные фары. |
| F11 | 15 A | Диагностический разъем, слаботочный замок зажигания. |
| F12 | 15 A | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, реле ABS, рычаг селектора коробки передач "2 Tronic", двухфункциональный переключатель тормоза. |
| F14 | 15 A | Приборная панель, планка сигнализатора непристегнутых ремней безопасности, корректор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенение заднего стекла и наружных зеркал. |
| SH | - | ПАРК-шунт. |
| G39 | 20 A | Hi-Fi усилитель. |
| G40 | 20 A | Сиденья водителя и пассажира с подогревом (кроме RHD) |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем и блока вентиляторов, электромагнитные клапаны ГРМ и адсорбера (1,6 I 16V THP), датчик расхода воздуха (дизель), ТНВД (дизель), датчик воды в дизеле (дизель), электромагнитные клапаны рециркуляции отработавших газов, подогрев воздуха (дизель ). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние и задние омыватели-дворники. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (бензин), Электроклапаны турбо (1.6 I 16V THP). |
| F6 | 10 A | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 A | Электроусилитель руля, поворотные фары, реле управления поворотными фарами, блок коммутации и защиты (Дизель). |
| F8 | 20 A | Управление стартером. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, регулируемый термостат) (Дизель: электромагнитные клапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители на низкой/высокой скорости. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Дизельный отопитель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| (Вставка 1) MF1* | 70 A | Сборка вентилятора. |
| (Вставка 1) MF2* | 20 А/30 А | Насос ABS/ESP. |
| (Вставка 1) MF3* | 20 А/30 А | Электромагнитные клапаны ABS/ESP. |
| (Вставка 1) MF4* | 60 A | Поставка встроенного системного интерфейса. |
| (Вставка 1) MF5* | 60 A | Поставка встроенного системного интерфейса. |
| (Вставка 1) MF6* | 30 A | Дополнительный вентилятор в сборе (1,6 I 16V THP). |
| (Вставка 1) MF7* | 80 A | Блок предохранителей в салоне. |
| (Вставка 1) MF8* | 30 A | Блок управления коробкой передач "2 Tronic". |
| (Вставка 2) MF9* | 80 A | Отопительный агрегат (Дизель). |
| (Вставка 2) МФ10* | 80 A | Электроусилитель руля. |
| (Вставка 2) MF11* | 40 A | Электродвигатель Valvetronic (1,6 I 16V THP). |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2008, 2009, 2010
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, диагностический разъем, внутреннее зеркало с электрохромным управлением, кондиционер, датчик угла поворота рулевого колеса, насос сажевого фильтра (дизель). |
| F5 | 30 A | Электростеклоподъемники, задние электростеклоподъемники, люк. |
| F6 | 30 A | Электростеклоподъемники передние, подача складывающихся зеркал. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, датчик давления в шинах, блок предохранителей прицепа. |
| F9 | 30 A | Передняя розетка 12 В, задняя розетка 12 В (SW) |
| F10 | 15 A | Сирена сигнализации, блок управления сигнализацией, поворотные фары. |
| F11 | 15 A | Диагностический разъем, слаботочный замок зажигания. |
| F12 | 15 A | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, реле ABS, рычаг селектора коробки передач "2 Tronic", двухфункциональный переключатель тормоза. |
| F14 | 15 A | Приборная панель, планка сигнализатора непристегнутых ремней безопасности, корректор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенение заднего стекла и наружных зеркал. |
| SH | - | ПАРК-шунт. |
| G39 | 20 A | Hi-Fi усилитель. |
| G40 | 20 A | Сиденья водителя и пассажира с подогревом (кроме RHD) |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем и блока вентиляторов, электромагнитные клапаны ГРМ и адсорбера (1,6 I 16V THP), датчик расхода воздуха (дизель), ТНВД (дизель), датчик воды в дизеле (дизель), электромагнитные клапаны рециркуляции отработавших газов, подогрев воздуха (дизель ). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние и задние омыватели-дворники. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (бензин), Электроклапаны турбо (1.6 I 16V THP). |
| F6 | 10 A | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 A | Электроусилитель руля, поворотные фары, реле управления поворотными фарами, блок коммутации и защиты (Дизель). |
| F8 | 20 A | Управление стартером. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, регулируемый термостат) (Дизель: электромагнитные клапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители на низкой/высокой скорости. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Дизельный отопитель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| (Вставка 1) MF1* | 70 A | Сборка вентилятора. |
| (Вставка 1) MF2* | 20 А/30 А | Насос ABS/ESP. |
| (Вставка 1) MF3* | 20 А/30 А | Электромагнитные клапаны ABS/ESP. |
| (Вставка 1) MF4* | 60 A | Поставка встроенного системного интерфейса. |
| (Вставка 1) MF5* | 60 A | Поставка встроенного системного интерфейса. |
| (Вставка 1) MF6* | 30 A | Дополнительный вентилятор в сборе (1,6 I 16V THP). |
| (Вставка 1) MF7* | 80 A | Блок предохранителей в салоне. |
| (Вставка 1) MF8* | 30 A | Блок управления коробкой передач "2 Tronic". |
| (Вставка 2) MF9* | 80 A | Отопительный агрегат (Дизель). |
| (Вставка 2) МФ10* | 80 A | Электроусилитель руля. |
| (Вставка 2) MF11* | 40 A | Электродвигатель Valvetronic (1,6 I 16V THP). |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2011
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, диагностический разъем, электрохромное зеркало заднего вида, кондиционер, датчик угла поворота рулевого колеса, насос фильтра сажевого фильтра (дизель). |
| F5 | 30 A | Электростеклоподъемники, задние электростеклоподъемники, панорамный люк (SW). |
| F6 | 30 A | Передние электростеклоподъемники в одно касание, подача складывающихся зеркал. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, многофункциональный экран, часы, органы управления на руле, блок предохранителей прицепа. |
| F9 | 30 A | Передняя розетка 12 В, задняя розетка 12 В (SW). |
| F10 | 15 A | Не используется. |
| F11 | 15 A | Диагностический разъем, слаботочный замок зажигания, блок управления АКПП. |
| F12 | 15 A | Датчик дождя/солнца, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, реле АБС, двухфункциональный выключатель тормоза. |
| F14 | 15 A | Панель приборов, панель контрольных ламп непристегнутых ремней безопасности, корректор фар, кондиционер, система Bluetooth, блок управления задним парктроником, подушки безопасности. |
| F15 | 30 A | Блокировка. |
| F17 | 40 A | Обогрев заднего стекла и боковых зеркал. |
| SH | - | ПАРК-шунт. |
| G39 | 20 A | Не используется. |
| G40 | 20 A | Сиденья водителя и пассажира с подогревом (кроме RHD) |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Реле питания блока управления двигателем и блока вентиляторов, электроклапаны ГРМ и адсорбера (1,6 л 16V THP), датчик расхода воздуха (Дизель), ТНВД (Дизель), датчик воды в дизеле (Дизель), электроклапаны рециркуляции отработавших газов, подогрев воздуха (Дизель) . |
| F2 | 15 A | Рог. |
| F3 | 10 A | Омыватель переднего и заднего стекла. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (бензин). Электроклапаны турбо (1.6 I 16V THP). |
| F6 | 10 A | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 A | Электроусилитель руля, блок коммутации и защиты (Дизель). |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, лямбда-зонды, форсунки, обогреватели, электронный термостат) (Дизель: электроклапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители на низкой/высокой скорости. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Дизельный отопитель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| (Вставка 1) MF1* | 70 A | Сборка вентилятора. |
| (Вставка 1) MF2* | 20 А/30 А | Насос ABS/ESP. |
| (Вставка 1) MF3* | 20 А/30 А | Электроклапаны ABS/ESP. |
| (Вставка 1) MF4* | 60 A | Поставка встроенного системного интерфейса. |
| (Вставка 1) MF5* | 60 A | Поставка встроенного системного интерфейса. |
| (Вставка 1) MF6* | 30 A | Дополнительный вентилятор в сборе (1,6 л 16V THP). |
| (Вставка 1) MF7* | 80 A | Блок предохранителей приборной панели. |
| (Вставка 1) MF8* | 30 A | Не используется. |
| (Вставка 2) MF9* | 80 A | Отопительный агрегат (Дизель). |
| (Вставка 2) МФ10* | 80 A | Электроусилитель руля. |
| (Вставка 2) MF11* | 40 A | Электродвигатель Valvetronic (1,6 л 16V THP). |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT или в специализированном техцентре. |
