Предохранители и реле Peugeot 208 (2012-2019)
Схемы относятся к указанным годам и вариантам Peugeot 208 (2012-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 208 2012-2019
Предохранитель прикуривателя (розетки) в Peugeot 208 Предохранитель F16 в блоке предохранителей №1 панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

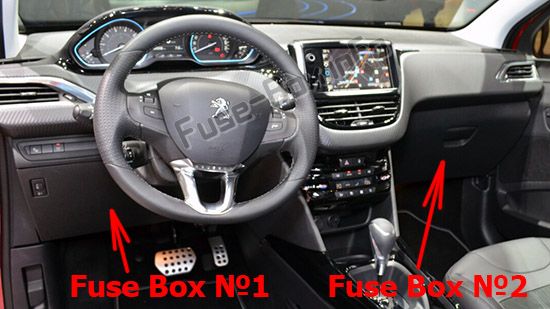

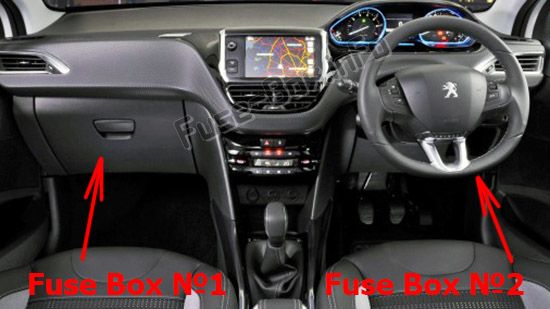

Блоки предохранителей на приборной панели
Автомобили с левым рулем:
Блок предохранителей 1 находится в нижней части приборной панели (слева).
Отсоедините крышку, потянув за верхнюю правую, а затем влево, полностью освободите крышку и переверните ее.
Блок предохранителей 2 находится за перчаточным ящиком.
Автомобили с правым рулем:
Блок предохранителей 1 находится в перчаточном ящике.
Откройте крышку перчаточного ящика, отсоедините крышку блока предохранителей, потянув за правый верхний угол, полностью освободите крышку и переверните ее.
Блок предохранителей 2 находится в нижней части приборной панели (правая сторона).
Отсоедините крышку, потянув за верхнюю правую, а затем влево, полностью освободите крышку и переверните ее.

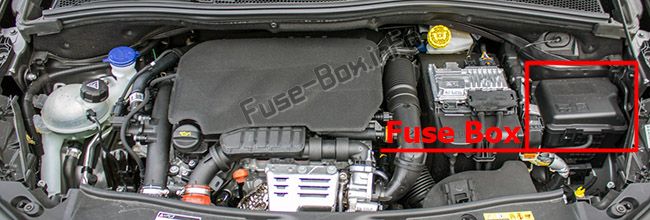

Моторного отсека
Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2011, 2012, 2013, 2014

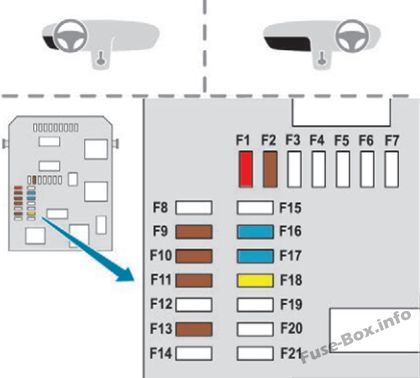

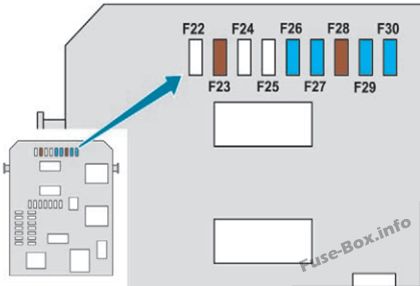

Блок предохранителей на приборной панели 1
| N° | Рейтинг | Функции |
|---|---|---|
| F02 | 5 A | Зеркала заднего вида, фары, диагностический разъем. |
| F09 | 5 A | Тревога. |
| F10 | 5 A | Независимый телематический блок, интерфейс прицепа. |
| F11 | 5 A | Электрохромное зеркало заднего вида, дополнительный подогрев. |
| F13 | 5 A | Hi-Fi усилитель, датчики парковки |
| F16 | 15 A | Передняя розетка 12 В. |
| F17 | 15 A | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 A | Сенсорный экран. |
| F23 | 5 A | Подсветка перчаточного ящика, косметическое зеркало, лампы для чтения карт. |
| F26 | 15 A | Рог. |
| F27 | 15 A | Насос стеклоомывателя. |
| F28 | 5 A | Анти-вор. |
| F29 | 15 A | Компрессор кондиционера. |
| F30 | 15 A | Задний стеклоочиститель. |

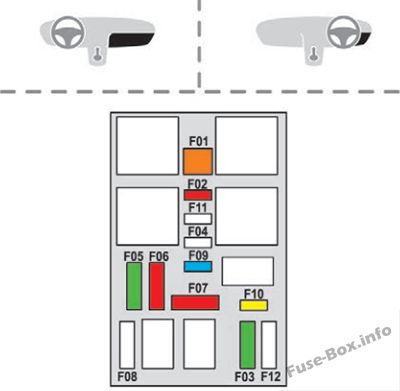

Блок предохранителей на приборной панели 2
| № | Рейтинг | Функции |
|---|---|---|
| F01 | 40 A | Обогрев заднего стекла. |
| F02 | 10 A | Обогрев зеркал заднего вида. |
| F03 | 30 A | Передние стеклоподъемники в одно касание. |
| F04 | - | Не используется. |
| F05 | 30 A | Задние стеклоподъемники в одно касание. |
| F06 | 10 A | Складывающиеся дверные зеркала. |
| F07 | 10 A | Складывающиеся дверные зеркала. |
| F08 | - | Не используется. |
| F09 | 15 A | Передние сиденья с подогревом (кроме RHD) |
| F10 | 20 A | Hi-Fi усилитель. |
| F11 | - | Не используется. |
| F12 | - | Не используется. |

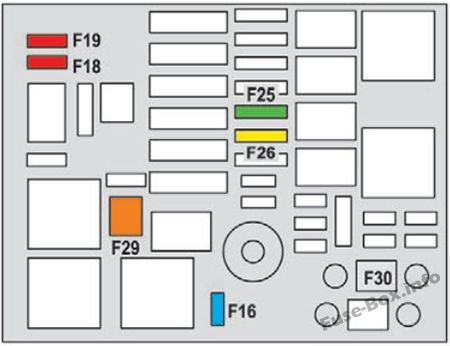

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F16 | 15 A | Передние противотуманные фары. |
| F18 | 10 A | Правая фара дальнего света. |
| F19 | 10 A | Левая фара дальнего света. |
| F25 | 30 A | Реле омывателя фар (принадлежность). |
| F29 | 40 A | Мотор переднего стеклоочистителя. |
| F30 | 80 A | Свечи предпускового подогрева (дизель). |
2015
Блок предохранителей на приборной панели 1
| N° | Рейтинг | Функции |
|---|---|---|
| F2 | 5 A | Зеркала заднего вида, фары, диагностический разъем. |
| F9 | 5 A | Тревога. |
| F10 | 5 A | Независимый телематический блок, интерфейс прицепа. |
| F11 | 5 A | Электрохромное зеркало заднего вида, дополнительный подогрев. |
| F13 | 5 A | Hi-Fi усилитель, датчики парковки |
| F16 | 15 A | Передняя розетка 12 В. |
| F17 | 15 A | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 A | Сенсорный экран. |
| F23 | 5 A | Косметическое зеркало, лампы для чтения карт. |
| F26 | 15 A | Рог. |
| F27 | 15 A | Насос стеклоомывателя. |
| F28 | 5 A | Анти-вор. |
| F29 | 15 A | Компрессор кондиционера. |
| F30 | 15 A | Задний стеклоочиститель. |
Блок предохранителей на приборной панели 2
| № | Рейтинг | Функции |
|---|---|---|
| F01 | 40 A | Обогрев заднего стекла. |
| F02 | 10 A | Обогрев зеркал заднего вида. |
| F03 | 30 A | Передние стеклоподъемники в одно касание. |
| F04 | - | Не используется. |
| F05 | 30 A | Задние стеклоподъемники в одно касание. |
| F06 | 10 A | Складывающиеся дверные зеркала. |
| F07 | 10 A | Складывающиеся дверные зеркала. |
| F08 | - | Не используется. |
| F09 | 15 A | Передние сиденья с подогревом (кроме RHD) |
| F10 | 20 A | Hi-Fi усилитель. |
| F11 | - | Не используется. |
| F12 | - | Не используется. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F16 | 15 A | Передние противотуманные фары. |
| F18 | 10 A | Правая фара дальнего света. |
| F19 | 10 A | Левая фара дальнего света. |
| F25 | 30 A | Реле омывателя фар (принадлежность). |
| F29 | 40 A | Мотор переднего стеклоочистителя. |
2017, 2018
Блок предохранителей на приборной панели 1
| № | Рейтинг | Функции |
|---|---|---|
| F1 (лицензия GPL) | 10 A | 2017: Зажигание + (положительно). |
| F2 | 5 A | Наружные зеркала, фары, диагностический разъем. |
| F9 | 5 A | Тревога. |
| F10 | 5 A | Независимый телематический блок, блок интерфейса прицепа. |
| F11 | 5 A | Электрохромное внутреннее зеркало заднего вида, дополнительный подогрев. |
| F13 | 5 A | Hi-Fi усилитель, парктроник. |
| F16 | 15 A | Передняя розетка 12 В. |
| F17 | 15 A | Аудиосистема, неоригинальная аудиосистема. |
| F18 | 20 A | Сенсорный экран. |
| F23 | 5 A | Дополнительные зеркала, лампа для чтения карт. |
| F26 | 15 A | Рог. |
| F27 | 15 A | Насос стеклоомывателя. |
| F28 | 5 A | Анти-вор. |
| F29 | 15 A | Компрессор кондиционера. |
| F30 | 15 A | Задний стеклоочиститель. |
Блок предохранителей на приборной панели 2
| № | Рейтинг | Функции |
|---|---|---|
| F01 | 40 A | Обогрев заднего стекла. |
| F02 | 10 A | Обогрев зеркал заднего вида. |
| F03 | 30 A | Передние стеклоподъемники в одно касание. |
| F04 | - | Не используется. |
| F05 | 30 A | Задние стеклоподъемники в одно касание. |
| F06 | 10 A | Складывающиеся дверные зеркала. |
| F07 | 10 A | Складывающиеся дверные зеркала. |
| F08 | - | Не используется. |
| F09 | 15 A | Передние сиденья с подогревом (кроме RHD) |
| F10 | 20 A | Hi-Fi усилитель. |
| F11 | - | Не используется. |
| F12 | - | Не используется. |
Моторного отсека
| № | Рейтинг | Функции |
|---|---|---|
| F16 | 15 A | Передние противотуманные фары. |
| F18 | 10 A | Правая фара дальнего света. |
| F19 | 10 A | Левая фара дальнего света. |
| F25 | 30 A | Реле омывателя фар (после продажи). |
| F26 (лицензия GPL) | 20 A | 2017: Батарея + (положительно). |
| F29 | 40 A | Мотор переднего стеклоочистителя. |
