Предохранители Peugeot 308 T7: схемы блоков и реле
Схемы относятся к указанным годам и вариантам Peugeot 308 (T7, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Как выбрать схему своего автомобиля
Это первое поколение Peugeot 308 — T7, не T9. Старые таблицы ниже разделены по 2007–2011 годам. Для автомобилей 2012–2013 годов и другого исполнения нельзя автоматически использовать ближайшую схему. Быстрые ответы отдельно сверены с руководством хэтчбека / SW редакции 01.12.2008–30.11.2009.
Прикуриватель, бензонасос и вентиляторы: редакция 2009 года
Номера и токи в этой короткой таблице сверены по официальному руководству Peugeot 308 / SW указанной редакции, страницы 181–185. Это не подтверждение всех старых таблиц на странице и не универсальная схема на 2007–2013 годы.
| Цепь | Блок | Позиция | Применимость |
|---|---|---|---|
| Передняя розетка 12 В | Салонный блок | F9 · 30 А | Руководство указывает переднюю розетку. Не распространяйте этот ответ на все розетки. |
| Аудиосистема | Салонный блок | F8 · 20 А | В этой строке также перечислено другое штатное оборудование. |
| Цепь бензонасоса | Блок под капотом | F10 · 30 А | Насос указан в группе исполнительных устройств бензинового двигателя. Для дизеля назначение другое. |
| Вентилятор отопителя | Блок под капотом | F11 · 40 А | Это салонный обдув, не вентилятор охлаждения двигателя. |
| Питание реле вентилятора охлаждения | Блок под капотом | F21 · 5 А | Цепь управления; не заменяет силовую защиту вентилятора. |
| Вентилятор охлаждения | Силовой блок | MF1 · 50 А | Руководство относит работу с MAXI-предохранителями к сервису Peugeot. |
- Реле бензонасоса — отдельный вопрос
- Обозначение F10 подтверждает защищаемую группу цепей, а не номер отдельного сменного реле. Руководство пользователя не даёт универсальной позиции реле насоса. Для его поиска нужна схема установленного моторного блока.
- Два разных вентилятора
- Печка нагнетает воздух в салон, вентилятор охлаждения работает у радиатора. Указания для одной цепи нельзя переносить на другую; защита силового питания и управления тоже может быть раздельной.
Схема предохранителей Peugeot 308 2007-2013 гг.
Передняя розетка Peugeot 308 T7: ответ F9 относится к указанной выше редакции руководства. Не переносите его на другую розетку, год или поколение без сверки схемы.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

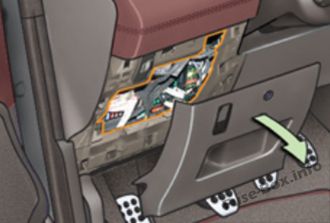

Блок предохранителей на приборной панели

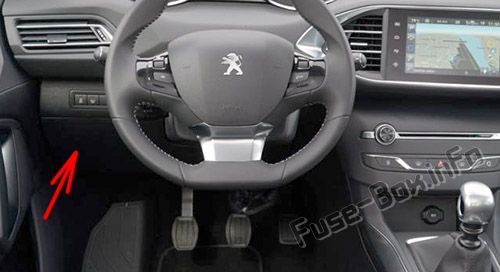

Автомобили с левым рулем: Блок предохранителей расположен в нижней части приборной панели (слева).
Поверните винт на четверть оборота влево, отсоедините крышку, потянув за верхнюю правую часть, освободите и снимите крышку, снимите держатель, на задней стороне которого установлен пинцет.

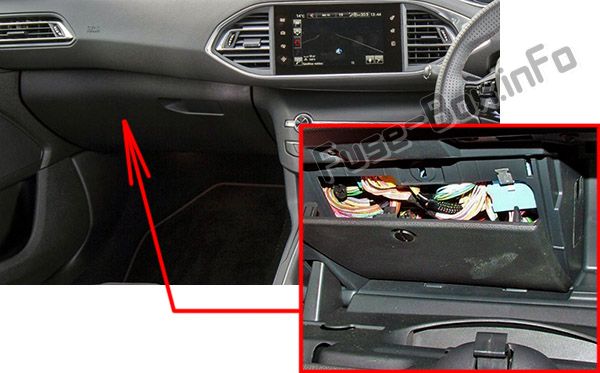

Автомобили с правым рулем: он расположен в левом нижнем углу приборной панели.
Откройте крышку перчаточного ящика, сдвиньте направляющую влево за первую прорезь, полностью откройте крышку перчаточного ящика, поверните винт на четверть оборота влево, отсоедините крышку блока предохранителей, потянув за верхний правый угол, освободите блок предохранителей. крышку полностью и переверните ее, извлеките опору, на обратной стороне которой закреплены пинцет и сменные предохранители.

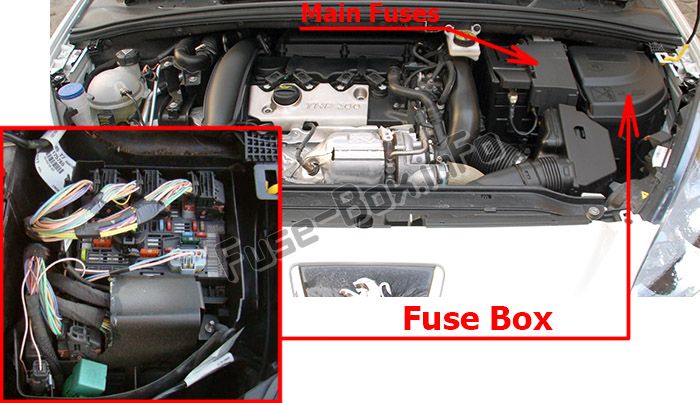

Блок под капотом
Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2007

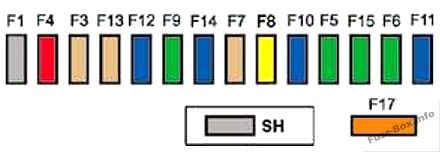

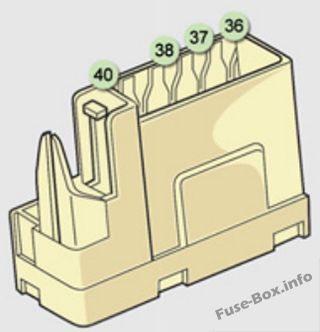

Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Педаль сцепления и двухфункциональные переключатели тормоза, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, автоматическая коробка передач, блок коммутации и защиты. |
| F5 | 30 A | Передние электростеклоподъемники в одно касание, электрорегулировка зеркал, панорамная стеклянная шторка. |
| F6 | 30 A | Задние электрические стеклоподъемники в одно касание. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, задние лампы для чтения, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный дисплей, датчик низкого давления в шинах. |
| F9 | 30 A | Передняя розетка 12 В, прикуриватель. |
| F10 | 15 A | Управление на руле, сирена сигнализации, блок управления сигнализацией. |
| F11 | 15 A | Слаботочный выключатель зажигания. |
| F12 | 15 A | Приборная панель, индикатор ремней безопасности и передней подушки безопасности пассажира, кондиционер, блок памяти сиденья водителя, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, подушки безопасности, рычаг переключения передач пилотируемой механической коробки передач. |
| F14 | 15 A | Многофункциональный дисплей, усилитель, комплект громкой связи, датчик дождя/яркости, блок управления системой помощи при парковке, блок предохранителей прицепа, система предупреждения о выходе из полосы движения. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенение заднего стекла и наружных зеркал. |
| SH | - | ПАРК-шунт. |
| G36 | - | Не используется. |
| G37 | 5 A | Блок предохранителей прицепа. |
| G38 | 30 A | Блок памяти водительского сидения. |
| G39 | 30 A | Питание блока предохранителей прицепа. |
| G40 | 30 A | Hi-Fi усилитель. |

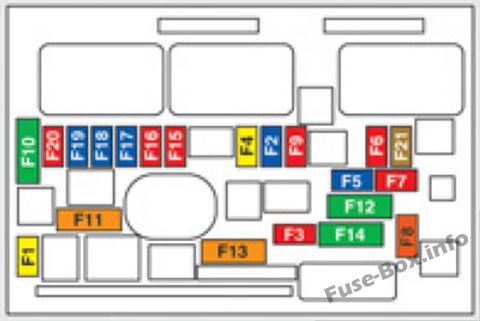

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, ТНВД и электромагнитных клапанов EGR (2 I HDI 16V), форсунок (2 I HDI 16V). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние/задние омыватели-дворники. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (бензиновый), фильтр продувки, выпускной клапан турбины и электромагнитные клапаны регулирования давления наддува (1,6 I THP 16V), подогреватель паров масла (1,6 I THP 16V), подогреватель дизельного топлива (1,6 I HDI 16V). |
| F6 | 10 A | Датчик скорости автомобиля, блок управления ABS/ESP. |
| F7 | 10 A | Блок управления гидроусилителем руля, автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя. |
| F8 | 25 A | Управление стартером. |
| F9 | 10 A | Диагностический разъем, поворотные фары, датчик массового расхода воздуха (дизель), насос сажевого фильтра (дизель). |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, нагреватели, топливный насос, управляемый термостат) (Дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Воздушный насос. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Подогреватель паров масла (1,4 I 16V и 1,6 I VTi 16V), электромагнитный клапан продувки адсорбера (1,4 I 16V и 1,6 I VTi 16V), датчики кислорода (бензин), электромагнитные клапаны воздушного охлаждения (дизель). |
| F20 | 10 A | Управляемый термостат, электромагнитные клапаны с регулируемой синхронизацией, электромагнитный клапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 A | Питание реле блока вентиляторов, управление реле Valvetronic (1.4 I 16V и 1.6 I VTi 16V), турбоохлаждение (1.6 ITHP 16V), датчик расхода воздуха (1.6 I HDI 16V). |

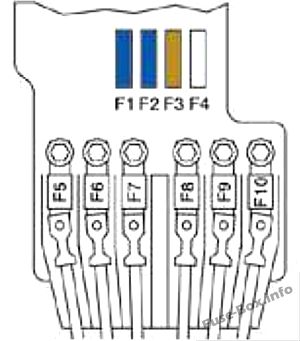

Предохранители на аккумуляторе
| Предохранитель № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Коробка передач (пилотируемая механическая или автоматическая). |
| F2 | 15 A | Диагностический разъем, дневное освещение. |
| F3 | 5 A | Двухфункциональный переключатель тормоза. |
| F4 | - | Не используется. |
| F5* | 80 A | Электронасос гидроусилителя руля в сборе. |
| F6* | 70 A | Отопительный агрегат (Дизель). |
| F7* | 100 А | Блок коммутации и защиты. |
| F8 | - | Не используется. |
| F9* | 30 A | Электронасосный агрегат с механической коробкой передач с пилотным управлением. |
| F10* | 30 A | Электродвигатель Valvetronic (1,6 л THP 16V). |
| MF1* | 50 A | Сборка вентилятора. |
| MF2* | 50 A | Блок предохранителей в салоне. |
| MF3* | 80 A | Встроенный системный интерфейс. |
| MF4* | - | Не используется. |
| MF5* | 50 A | Блок управления ABS/ESP. |
| MF6* | 30 A | Блок управления ABS/ESP. |
| MF7* | 80 A | Встроенный системный интерфейс. |
| MF8* | - | Не используется. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2008
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Педаль сцепления и двухфункциональные переключатели тормоза, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, автоматическая коробка передач, блок коммутации и защиты. |
| F5 | 30 A | Передние электростеклоподъемники в одно касание, подача складывающихся зеркал. |
| F6 | 30 A | Задние электрические стеклоподъемники в одно касание, управление открыванием наружных дверей. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный дисплей, датчик низкого давления в шинах, внутренние вещевые ящики. |
| F9 | 30 A | Передняя розетка 12 В, прикуриватель. |
| F10 | 15 A | Управление на руле, сирена сигнализации, блок управления сигнализацией. |
| F11 | 15 A | Слаботочный выключатель зажигания. |
| F12 | 15 A | Приборная панель, индикатор ремней безопасности и передней подушки безопасности пассажира, кондиционер, блок памяти сиденья водителя, убирающаяся крыша. |
| F13 | 5 A | Блок предохранителей двигателя, подушки безопасности. |
| F14 | 15 A | Многофункциональный дисплей, усилитель, комплект громкой связи, датчик дождя/яркости, блок управления системой помощи при парковке, блок памяти сиденья пассажира. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенение заднего стекла и наружных зеркал. |
| SH | - | ПАРК-шунт. |
| G36 | 30 A | Сиденья водителя и пассажира с подогревом. |
| G37 | 5 A | Блок предохранителей прицепа. |
| G38 | 30 A | Блок памяти водительского сидения. |
| G39 | - | Не используется. |
| G40 | 30 A | Усилитель Hi-Fi, блок памяти пассажирского сиденья. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, ТНВД и электромагнитные клапаны EGR (2 I HDI 16V), форсунки (2 I HDI 16V) |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передний омыватель-дворник. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Продувка адсорбера, выпускной клапан турбины и электромагнитные клапаны регулирования давления наддува (1,6 л THP 16V), подогреватель паров масла (1,6 л THP 16V). |
| F6 | 10 A | Датчик скорости автомобиля, блок управления ABS/ESP. |
| F7 | 10 A | Блок управления гидроусилителем руля, автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя. |
| F8 | 25 A | Управление стартером. |
| F9 | 10 A | Диагностический разъем, поворотные фары, датчик массового расхода воздуха (дизель), насос сажевого фильтра (дизель), органы управления наружными зеркалами. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, нагреватели, топливный насос, управляемый термостат) (Дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | - | Не используется. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Кислородные датчики (бензин), электромагнитные клапаны воздушного охлаждения (дизель). |
| F20 | 10 A | Управляемый термостат, электромагнитные клапаны с регулируемой синхронизацией, электромагнитный клапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 A | Питание реле блока вентиляторов, Турбоохлаждение (1,6 л THP 16V). |

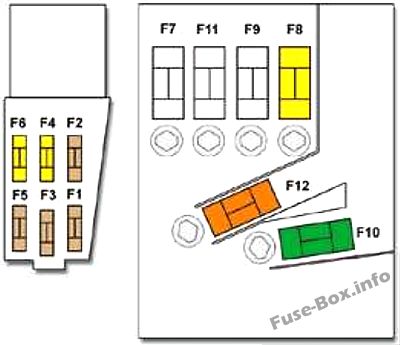

Предохранители на аккумуляторе
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Автоматическая коробка передач. |
| F2 | 15 A | Диагностический разъем, дневное освещение. |
| F3 | 5 A | Двухфункциональный переключатель тормоза. |
| F4 | - | Не используется. |
| F5* | 80 A | Электронасос гидроусилителя руля в сборе. |
| F6* | 70 A | Отопительный агрегат (Дизель). |
| F7* | 100 А | Блок коммутации и защиты. |
| F8* | 50A | Подогрев шеи водителя и пассажира. |
| F9 | - | Не используется. |
| F10* | 30 A | Электродвигатель Valvetronic (1,6 л THP 16V). |
| MF1* | 50 A | Электронасосный узел и агрегат с выдвижной крышей. |
| MF2* | 50 A | Блок предохранителей в салоне. |
| MF3* | 50 A | Сборка вентилятора. |
| MF4* | 80A | Встроенный системный интерфейс. |
| MF5* | 80 A | Встроенный системный интерфейс. |
| MF6* | 40 A | Блок управления ABS/ESP. |
| MF7* | 30 A | Электромагнитные клапаны ABS/ESP. |
| MF8* | - | Не используется. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2009
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | Не используется. | |
| F2 | Не используется. | |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Педаль сцепления и двухфункциональные переключатели тормоза, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, автоматическая коробка передач, блок коммутации и защиты. |
| F5 | 30 A | Передние электростеклоподъемники в одно касание, подача складывающихся зеркал. |
| F6 | 30 A | Задние электрические стеклоподъемники в одно касание, управление открыванием наружных дверей. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, многофункциональный дисплей, датчик низкого давления в шинах, внутренние отсеки для хранения вещей. |
| F9 | 30 A | Передняя розетка 12 В, прикуриватель. |
| F10 | 15 A | Управление на руле, сирена сигнализации, блок управления сигнализацией. |
| F11 | 15 A | Слаботочный выключатель зажигания. |
| F12 | 15 A | Приборная панель, индикатор ремней безопасности и передней подушки безопасности пассажира, кондиционер, блок памяти сиденья водителя, убирающаяся крыша. |
| F13 | 5 A | Блок предохранителей двигателя, подушки безопасности. |
| F14 | 15 A | Многофункциональный дисплей, усилитель, комплект громкой связи, датчик дождя/яркости, блок управления системой помощи при парковке, блок памяти сиденья пассажира. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенение заднего стекла и наружных зеркал. |
| SH | - | ПАРК-шунт. |
| G36 | 30 A | Сиденья водителя и пассажира с подогревом. |
| G37 | 5 A | Блок предохранителей прицепа. |
| G38 | 30 A | Блок памяти водительского сидения. |
| G39 | - | Не используется. |
| G40 | 30 A | Усилитель Hi-Fi, блок памяти сиденья пассажира. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, ТНВД и электромагнитных клапанов EGR (2 I HDI 16V), форсунок (2 1 HDI 16V). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передний омыватель-дворник. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Продувочный адсорбер, выпускной клапан турбины и электромагнитные клапаны регулирования давления наддува (1.61 THP 16V), подогреватель паров масла (1.6 I THP 16V), подогреватель дизельного топлива (1.6 I HDI 16V). |
| F6 | 10 A | Датчик скорости автомобиля, блок управления ABS/ESP. |
| F7 | 10 A | Блок управления гидроусилителем руля, автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя. |
| F8 | 25 A | Управление стартером. |
| F9 | 10 A | Диагностический разъем, поворотные фары, датчик массового расхода воздуха (дизель), насос сажевого фильтра (дизель), органы управления наружными зеркалами. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, нагреватели, топливный насос, управляемый термостат) (Дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | - | Не используется. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Подогреватель паров масла (1,6 л VTi 16V), электромагнитный клапан продувки адсорбера (1,6 л VTi 16V), датчики кислорода (бензин), электромагнитные клапаны воздушного охлаждения (дизель). |
| F20 | 10 A | Управляемый термостат, электромагнитные клапаны с регулируемой синхронизацией, электромагнитный клапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 A | Питание реле блока вентиляторов, управление реле Valvetronic (1,6 I VTi 16V), турбоохлаждение (1,6 I THP 16V), датчик расхода воздуха (1,6 I HDI 16V). |
Предохранители на аккумуляторе
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Автоматическая коробка передач. |
| F2 | 15 A | Диагностический разъем, дневное освещение. |
| F3 | 12 февраля 1900 г. | Двухфункциональный переключатель тормоза. |
| F4 | - | Не используется. |
| F5* | 80 A | Электронасос гидроусилителя руля в сборе. |
| F6* | 70 A | Отопительный агрегат (Дизель). |
| F7* | 100 А | Блок коммутации и защиты. |
| F8* | 50 A | Водительские и пассажирские системы "AIRWAVE". |
| F9 | - | Не используется. |
| F10* | 30 A | Электродвигатель Valvetronic (1,6 л THP 16V). |
| MF1* | 50 A | Электронасосный узел и агрегат с выдвижной крышей. |
| MF2* | 50 A | Блок предохранителей в салоне. |
| MF3* | 50 A | Сборка вентилятора. |
| MF4* | 80 A | Встроенный системный интерфейс. |
| MF5* | 80 A | Встроенный системный интерфейс. |
| MF6* | 40 A | Блок управления ABS/ESP. |
| MF7* | 30 A | Электромагнитные клапаны ABS/ESP. |
| MF8* | - | Не используется. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2010
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 30 A | Запирающая и запирающая земля. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Педаль сцепления и двухфункциональные переключатели тормоза, электрохромное зеркало заднего вида, кондиционер, датчик угла поворота рулевого колеса, автоматическая коробка передач, блок коммутации и защиты. |
| F5 | 30 A | Передние электростеклоподъемники в одно касание, подача складывающихся зеркал. |
| F6 | 30 A | Задние электрические стеклоподъемники в одно касание, управление открыванием наружных дверей. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, многофункциональный экран, датчик низкого давления в шинах, внутренние отсеки для хранения вещей. |
| F9 | 30 A | Передняя розетка 12В, прикуриватель. |
| F10 | 15 A | Органы управления на руле, сирена сигнализации, блок управления сигнализацией. |
| F11 | 15 A | Слаботочный выключатель зажигания. |
| F12 | 15 A | Приборная панель, индикатор ремней безопасности и фронтальной подушки безопасности пассажира, кондиционер, блок памяти сиденья водителя, убирающаяся крыша. |
| F13 | 5 A | Блок предохранителей двигателя, подушки безопасности. |
| F14 | 15 A | Многофункциональный экран, усилитель, комплект громкой связи, датчик дождя/солнца, блок управления парктроником, блок памяти сиденья пассажира. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Запотевание/оттаивание заднего стекла и зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
| G36 | 30 A | Сиденья водителя и пассажира с подогревом. |
| G37 | 5 A | Блок предохранителей прицепа. |
| G38 | 30 A | Блок памяти водительского сидения. |
| G39 | - | Не используется. |
| G40 | 30 A | Усилитель Hi-Fi, блок памяти сиденья пассажира. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, ТНВД и электроклапанов EGR (2 л HDI), форсунок (2 л HDI). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передний омыватель-дворник. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Продувка адсорбера, выпускной клапан турбины и электроклапаны регулирования давления наддува (1,6 л THP 16V), подогреватель паров масла (1,6 л THP 16V), подогреватель дизельного топлива (1,6 л HDI). |
| F6 | 10 A | Датчик скорости автомобиля, блок управления ABS/ESP. |
| F7 | 10 A | Блок управления гидроусилителем руля, автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя. |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Диагностический разъем, поворотные фары, датчик массового расхода воздуха (дизель), насос сажевого фильтра (дизель), органы управления наружными зеркалами. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, кислородные датчики, форсунки, подогреватели, топливный насос, электронный термостат) (Дизель: электроклапаны, подогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | - | Не используется. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Подогреватель паров масла (1,6 л VTi 16V), электроклапан продувки адсорбера (1,6 л VTi 16V), датчики кислорода (бензин), электроклапаны воздушного охлаждения (дизель). |
| F20 | 10 A | Электронный термостат, электроклапаны с регулируемой синхронизацией, электроклапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 A | Питание реле блока вентиляторов, управление реле Valvetronic (1,6 л VTi 16v), турбоохлаждение (1,6 л THP 16V), датчик расхода воздуха (1,6 л HDI). |
Предохранители на аккумуляторе
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 5 A | Двухфункциональный переключатель тормоза. |
| F3 | 5 A | Блок заряда аккумулятора. |
| F4 | 25 A | Электроклапаны ABS/ESP. |
| F5 | - | Не используется. |
| F6 | 15 A | Автоматическая коробка передач. |
| F7* | 80 A | Электронасос гидроусилителя руля в сборе. |
| F8* | 60 A | Сборка вентилятора. |
| F9* | 70 А/30 А | Блок предпускового подогрева (электродвигатель DieselVValvetronic (1,6 л THP 16V). |
| F10* | 40 A | Электронасос ABS/ESP в сборе. |
| F11* | 100 А | Блок коммутации и защиты. |
| F12* | - | Не используется. |
| MF1* | - | Не используется. |
| MF2* | 30 A | Блок предохранителей прицепа. |
| MF3* | 50 A | Блок предохранителей в салоне. |
| MF4* | 80 A | Встроенный системный интерфейс. |
| MF5* | 80 A | Встроенный системный интерфейс. |
| MF6* | - | Не используется. |
| MF7* | 30 A | Сиденья с подогревом. |
| MF8* | 20 A | Омыватель фар. |
| * Миди-предохранители и макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с этими типами предохранителей должны выполняться дилером PEUGEOT. |
2011
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 30 A | Запирающая и запирающая земля. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Педаль сцепления и двухфункциональные переключатели тормоза, электрохромное зеркало заднего вида, кондиционер, датчик угла поворота рулевого колеса, автоматическая коробка передач, блок коммутации и защиты. |
| F5 | 30 A | Передние электростеклоподъемники в одно касание, подача складывающихся зеркал. |
| F6 | 30 A | Задние электрические стеклоподъемники в одно касание, управление открыванием наружных дверей. |
| F7 | 5 A | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиоаппаратура, аудио/телефон, многофункциональный экран, датчик низкого давления в шинах, внутренние отсеки для хранения вещей. |
| F9 | 30 A | Передняя розетка 12В, прикуриватель. |
| F10 | 15 A | Органы управления на руле, сирена сигнализации, блок управления сигнализацией. |
| F11 | 15 A | Слаботочный выключатель зажигания. |
| F12 | 15 A | Приборная панель, индикатор ремней безопасности и фронтальной подушки безопасности пассажира, кондиционер, блок памяти сиденья водителя, убирающаяся крыша. |
| F13 | 5 A | Блок предохранителей двигателя, подушки безопасности. |
| F14 | 15 A | Многофункциональный экран, усилитель, комплект громкой связи, датчик дождя/солнца, блок управления парктроником, блок памяти сиденья пассажира. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Запотевание/оттаивание заднего стекла и зеркал заднего вида. |
| SH | - | ПАРК-шунт. |
| G36 | 30 A | Сиденья водителя и пассажира с подогревом. |
| G37 | 5 A | Блок предохранителей прицепа. |
| G38 | 30 A | Блок памяти водительского сидения. |
| G39 | - | Не используется. |
| G40 | 30 A | Усилитель Hi-Fi, блок памяти сиденья пассажира. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем, ТНВД и электроклапанов EGR (2 л HDI), форсунок (2 л HDI). |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передний омыватель-дворник. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Продувка адсорбера, выпускной клапан турбины и электроклапаны регулирования давления наддува (1,6 л THP 16V), подогреватель паров масла (1,6 л THP 16V), подогреватель дизельного топлива (1,6 л HDI). |
| F6 | 10 A | Датчик скорости автомобиля, блок управления ABS/ESP. |
| F7 | 10 A | Блок управления гидроусилителем руля, автоматическая коробка передач, датчик уровня охлаждающей жидкости двигателя. |
| F8 | 25 A | Управление стартерным двигателем. |
| F9 | 10 A | Диагностический разъем, поворотные фары, датчик массового расхода воздуха (дизель), насос сажевого фильтра (дизель), органы управления наружными зеркалами. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, кислородные датчики, форсунки, подогреватели, топливный насос, электронный термостат) (Дизель: электроклапаны, подогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители медленно/быстро работают. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | - | Не используется. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Подогреватель паров масла (1,6 л VTi 16V), электроклапан продувки адсорбера (1,6 л VTi 16V), датчики кислорода (бензин), электроклапаны воздушного охлаждения (дизель). |
| F20 | 10 A | Электронный термостат, электроклапаны с регулируемой синхронизацией, электроклапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель). |
| F21 | 5 A | Питание реле блока вентиляторов, управление реле Valvetronic (1,6 л VTi 16v), турбоохлаждение (1,6 л THP 16V), датчик расхода воздуха (1,6 л HDI). |
Предохранители на аккумуляторе
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 5 A | Двухфункциональный переключатель тормоза. |
| F3 | 5 A | Блок заряда аккумулятора. |
| F4 | 25 A | Электромагнитные клапаны ABS/ESP. |
| F5 | - | Не используется. |
| F6 | 15 A | Автоматическая коробка передач. |
Частые вопросы
Где предохранитель прикуривателя Peugeot 308 T7?
Для руководства редакции 01.12.2008–30.11.2009 передняя розетка 12 В указана как F9, 30 А, в салонном блоке. Для другого года, кузова или блока сначала сверяйте применимость; ответ не относится автоматически ко всем розеткам автомобиля.
Где находится предохранитель бензонасоса Peugeot 308?
В выбранной редакции насос перечислен среди цепей F10, 30 А, моторного блока только в описании бензинового двигателя. Это общая защищаемая группа, а не отдельный предохранитель исключительно насоса. На дизель переносить ответ нельзя.
Где находится реле бензонасоса на 308 T7?
Пользовательское руководство не подтверждает универсальную позицию отдельного реле. Не принимайте номер предохранителя F10 за обозначение реле. Для точного расположения нужны маркировка моторного блока, двигатель и его электрическая схема.
Как отличить предохранитель печки от защиты вентилятора радиатора?
Сначала разделите симптомы: нет воздуха из дефлекторов или не включается охлаждение у радиатора. В проверенной редакции это разные цепи. Нельзя заменять элемент одной системы, ориентируясь на общее слово «вентилятор» в поиске.
Подходит ли схема 2009 года для Peugeot 308 2013 года?
Автоматически — нет. Дата выпуска и исполнение блока должны совпасть с руководством. На странице старые таблицы заканчиваются 2011 годом; они не подтверждают все назначения для 2012–2013 годов.
Можно ли поставить схему от Peugeot 308 T9?
Нет, это другое поколение. Для T9 на сайте есть отдельный справочник. Одинаковое имя модели и похожие обозначения F не делают электрические схемы взаимозаменяемыми.
Почему исправный предохранитель не устраняет отказ бензонасоса?
Защита цепи — только один элемент системы. Важны питание, управление, соединения и сама нагрузка. По одному целому предохранителю нельзя объявить насос или моторный блок исправными либо неисправными.
Можно ли самому менять силовые MAXI-предохранители?
В рассмотренном руководстве Peugeot работа с ними поручена сервису. Не разбирайте силовой блок по обычной инструкции для маленького салонного предохранителя и не обходите его защиту перемычкой.
