Предохранители и реле Peugeot 308 (T9, 2014-2018..)
Схемы относятся к указанным годам и вариантам Peugeot 308 (T9, 2014-2018..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Быстрый ответ
Как пользоваться схемой Peugeot 308 (T9, 2014-2018)
Ниже собраны расположение блоков, изображения схем и таблицы назначений. Сначала выберите раздел для своего года и исполнения автомобиля, затем сопоставьте номер позиции, заводское обозначение и номинал.
Расположение предохранителей Peugeot 308 2014-2018…
Оглавление
Расположение блока предохранителей
Блок предохранителей на приборной панели

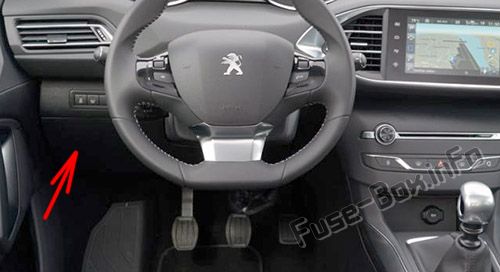

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (с левой стороны).
Отсоедините крышку, потянув сначала вверху слева, затем справа.

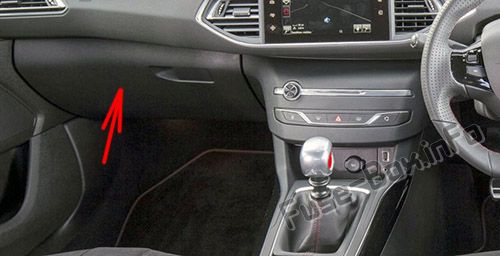

Автомобили с правым рулем: он находится в светящемся ящике (слева).
Моторного отсека

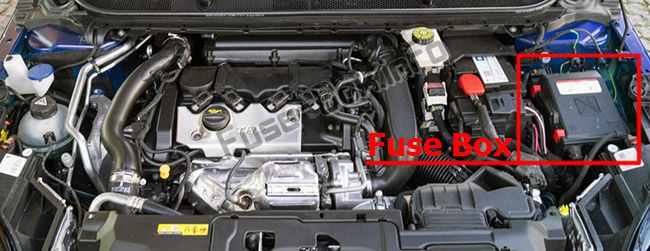

Блок предохранителей находится в моторном отсеке рядом с аккумулятором.
Схемы блока предохранителей
2014, 2015

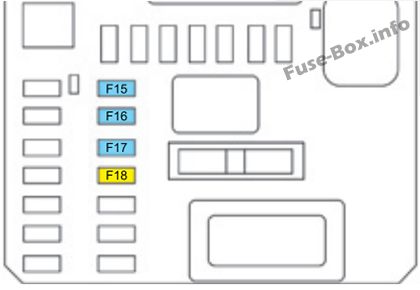

Блок предохранителей на приборной панели (Версия 1 — ПОЛНАЯ)
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F15 | 15 | Розетка для аксессуаров 12 В. |
| F16 | 15 | Зажигалка. |
| F17 | 15 | Аудио система. |
| F18 | 20 | Аудиосистема (аккумулятор +). |

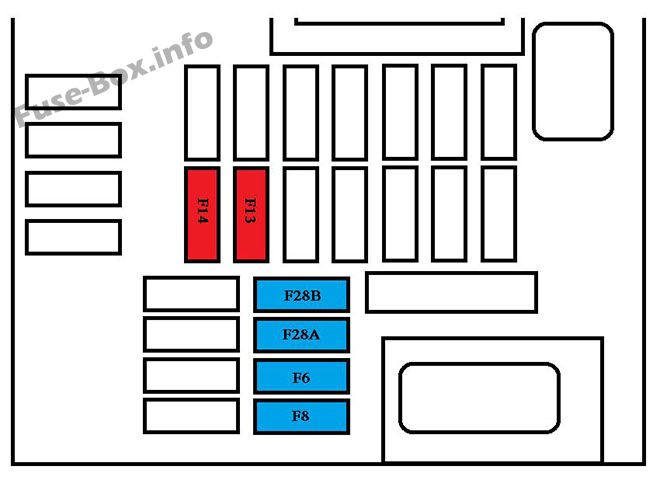

Блок предохранителей на приборной панели (версия 2 — ECO)
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F6 А или Б | 15 | Аудио система. |
| F13 | 10 | Зажигалка. |
| F14 | 10 | Розетка для аксессуаров 12 В. |
| F28 А или В | 15 | Аудиосистема (аккумулятор +). |

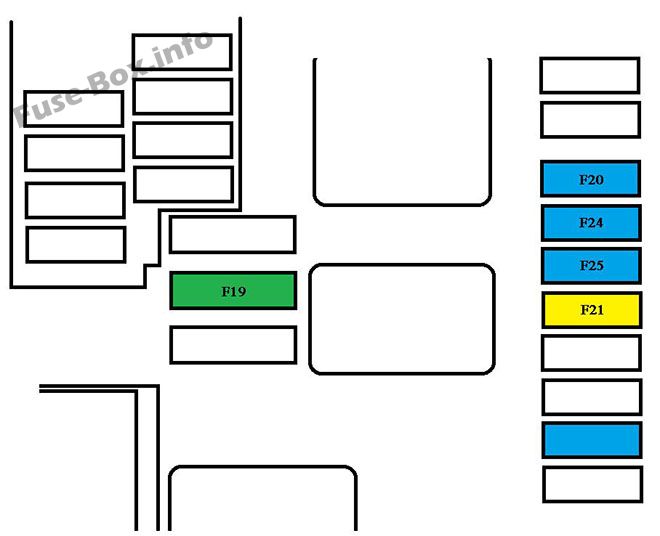

Моторного отсека
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F19 | 30 | Мотор переднего стеклоочистителя. |
| F20 | 15 | Насосы омывателя переднего и заднего стекла. |
| F21 | 20 | Омыватель фар. |
| F22 | 15 | Рог. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F16 | 15 | Передние противотуманные фары. |
| F18 | 10 | Правая фара дальнего света. |
| F19 | 10 | Левая фара дальнего света. |
| F25 | 40 | Реле омывателя фар (устанавливается после продажи). |
| F29 | 30 | Мотор переднего стеклоочистителя. |
| F30 | 80 | Свечи предпускового подогрева (дизель), дополнительный программируемый обогрев (устанавливается после продажи), насос омывателя фар. |
2016, 2017, 2018

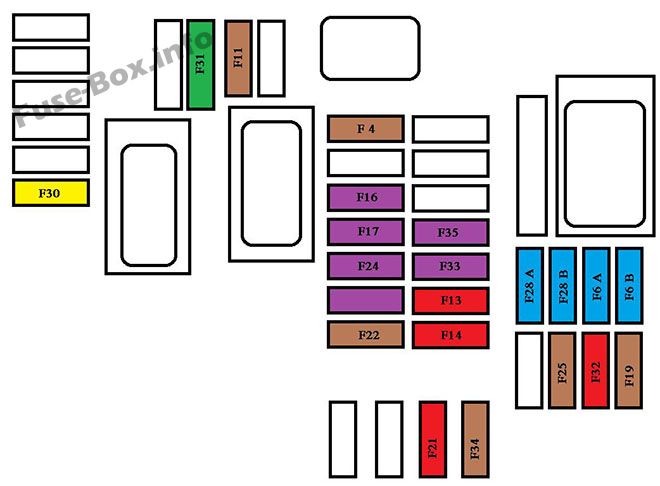

Блок предохранителей на приборной панели (Версия 1 — ПОЛНАЯ)
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F4 | 5 | Вызовы скорой помощи и помощи. |
| F6 А или Б | 15 | Аудиосистема, сенсорный экран, проигрыватель компакт-дисков, навигация. |
| F11 | 5 | Система "Бесключевой доступ и запуск" |
| F13 | 10 | Передняя розетка 12 В для аксессуаров. |
| F14 | 10 | Розетка на 12 В в багажнике. |
| F16 | 3 | Подсветка перчаточного ящика, задний плафон. |
| F17 | 3 | Подсветка косметического зеркала, передний плафон. |
| F19 | 5 | Приборная доска. |
| F21 | 10 | Многофункциональный экран, кондиционер. |
| F22 | 5 | Камера заднего вида, парктроник. |
| F24 | 3 | Датчик дождя и солнечного света |
| F25 | 5 | Подушки безопасности. |
| F28A или Б | 15 | Аудиосистема (аккумулятор +). |
| F30 | 20 | Задний стеклоочиститель. |
| F31 | 30 | Замки. |
| F32 | 10 | Hi-Fi усилитель. |
| F33 | 3 | Запоминание положения водителя. |
| F34 | 5 | Электроусилитель руля. |
| F35 | 3 | Отображение не пристегнутых ремней безопасности. |
Блок предохранителей на приборной панели (версия 2 — ECO)
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F9 | 5 | Вызовы скорой помощи и помощи. |
| F13 | 5 | Камера заднего вида и парктроник |
| F15 | 15 | Розетка для аксессуаров 12 В. |
| F16 | 15 | Зажигалка. |
| F17 | 15 | Аудио система. |
| F18 | 20 | Сенсорный экран, проигрыватель компакт-дисков, аудиосистема и навигационная система. |
| F19 | 5 | Датчик дождя, солнца. |
| F20 | 5 | Подушки безопасности. |
| F21 | 5 | Приборная доска. |
| Ф22/Ф24 | 30 | Внутренние, внешние, передние и задние замки. |
| F23 | 5 | Подсветка перчаточного ящика, косметическое зеркало, передние и задние плафоны. |
| Ф25/Ф27 | 15 | Насос омывателя переднего/заднего стекла. |
| F26 | 15 | Рог. |
| F30 | 15 | Задний стеклоочиститель. |

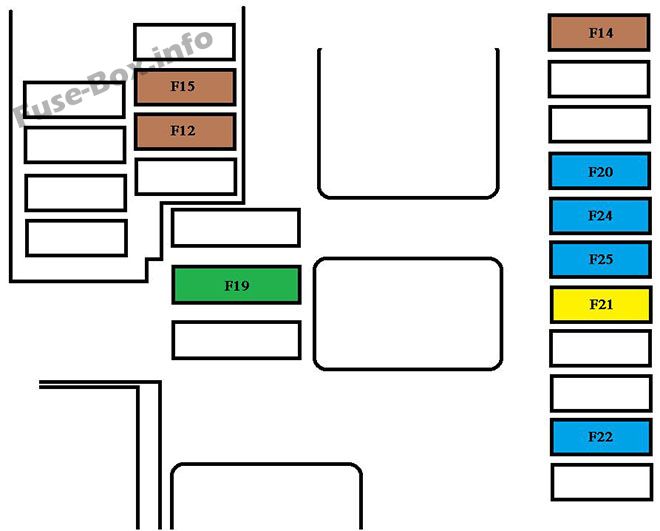

Моторный отсек (Версия 1 — ПОЛНАЯ)
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F12 | 5 | Блок управления системой помощи при парковке. |
| F14 | 25 | Насос омывателя переднего и заднего стекол |
| F15 | 5 | Усилитель руля. |
| F19 | 30 | Мотор переднего стеклоочистителя. |
| F20 | 15 | Электродвигатели омывателя переднего и заднего стекол. |
| F21 | 20 | Омыватель фар. |
| F22 | 15 | Рог. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
| Топливный ящик 2: | ||
| F8 | 30 | Система контроля дизельных выбросов (AdBlue*). |
| F10 | 5 | Автоматическая коробка передач. |
| F12 | 15 | Автоматическая коробка передач. |

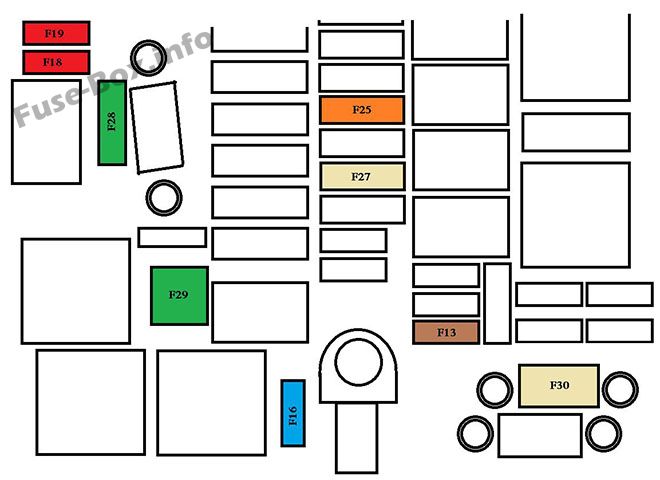

Моторный отсек (Версия 2 — ECO)
| N° | Рейтинг (А) | Функции |
|---|---|---|
| F13 | 5 | Встроенный системный интерфейс. |
| F16 | 15 | Передние противотуманные фары. |
| F18 | 10 | Правая фара дальнего света. |
| F19 | 10 | Левая фара дальнего света. |
| F25 | 40 | Реле омывателя фар (устанавливается после продажи). |
| F27 | 25 | Встроенный системный интерфейс. |
| F28 | 30 | Система контроля дизельных выбросов (AdBlue®). |
| F29 | 30 | Мотор переднего стеклоочистителя. |
| F30 | 80 | Свечи предпускового подогрева (дизель), дополнительный программируемый обогрев (устанавливается после продажи), насос омывателя фар. |
Безопасная диагностика
Частые вопросы о предохранителях Peugeot 308 (T9, 2014-2018)
Ответы помогают выбрать нужную таблицу и избежать опасной замены «наугад». Точный номер элемента всегда сверяйте с разделом для своего года и исполнения.
Где находятся блоки предохранителей Peugeot 308 (T9, 2014-2018)?
На странице разобраны блок на приборной панели и блок в моторном отсеке; на странице отдельно показаны исполнения FULL и ECO. Начните со схемы расположения, затем откройте таблицу именно того блока, к которому относится неисправная цепь.
Как выбрать схему для нужного года выпуска?
Материал рассчитан на Peugeot 308 поколения T9 2014-2018 годов. Внутри страницы годы и варианты разделены заголовками. Сверьте год, рынок, двигатель и обозначения на крышке блока: комплектация и дата производства могут менять состав цепей.
Как найти предохранитель прикуривателя или розетки?
Ищите в таблицах штатные обозначения CIGAR, CIG, P/OUTLET, POWER OUTLET или 12V SOCKET. Если розеток несколько, у них могут быть отдельные позиции. Номер и номинал берите только из подходящей вашему автомобилю таблицы.
Как найти цепь топливного насоса, фар или вентилятора?
Ориентируйтесь не только на русский перевод, но и на заводскую маркировку: FUEL PUMP, H/LAMP, BLOWER, COOLING FAN и близкие обозначения. Для управляемой цепи дополнительно проверьте реле, если оно указано на схеме.
Можно ли поставить предохранитель большего номинала?
Нет. Более высокий номинал может не отключить цепь при перегрузке и привести к перегреву проводки. Используйте предохранитель того же типа и номинала, который указан на крышке блока или в подходящей таблице.
Почему схема в автомобиле отличается от страницы?
Различия возможны из-за рынка поставки, двигателя, комплектации, рестайлинга и даты производства. При расхождении приоритет имеют маркировка на крышке блока и руководство именно для вашего VIN.
Что делать, если новый предохранитель сразу перегорел?
Не устанавливайте следующий предохранитель многократно. Повторное перегорание указывает на короткое замыкание, перегрузку или неисправность потребителя. Отключите проблемную цепь и найдите причину до новой замены.
Как безопасно проверить предохранитель?
Выключите зажигание и потребители, найдите нужную позицию по схеме и проверьте плавкую вставку или непрерывность мультиметром. Не замыкайте контакты проволокой. Силовые цепи и незнакомые высоковольтные системы лучше поручить автоэлектрику.
