Предохранители и реле Peugeot 3008 (2009-2016)

Схемы относятся к указанным годам и вариантам Peugeot 3008 (2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.

Схема предохранителей Peugeot 3008 2009-2016

Предохранители прикуривателя (розетки) в Peugeot 3008 являются предохранители F9 (гнездо 12 В спереди, прикуриватель, гнездо 12 В сзади) и F29 (2009-2010 гг.) или F31 (2011-2016 гг.) (гнездо 12 В багажника) в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

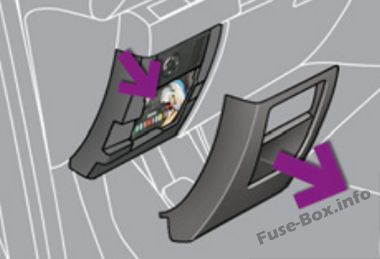

Блок предохранителей на приборной панели

Автомобили с левым рулем: Блок предохранителей расположен в нижней части приборной панели (с левой стороны).

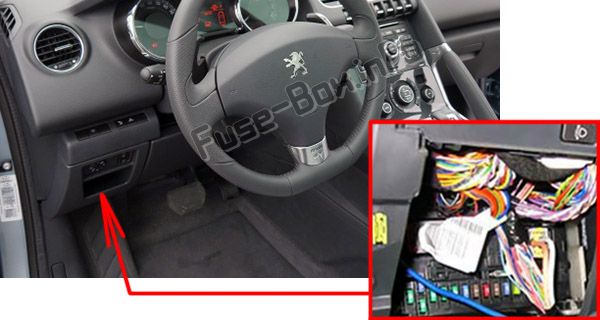

Блок предохранителей на приборной панели

Автомобили с правым рулем: он расположен в нижней части приборной панели (слева).
Блок предохранителей на приборной панели

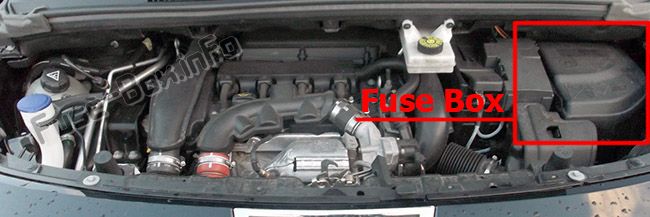

Моторного отсека

Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева). Моторного отсека

Схемы блока предохранителей

2009, 2010

Приборная доска

Назначение предохранителей в блоке предохранителей приборной панели (2009, 2010)

N°	Рейтинг (А)	Функции
F1	15	Задний стеклоочиститель.
F2	-	Не используется.
F3	5	Блок управления подушками безопасности.
F4	10	Электрохромное зеркало заднего вида, кондиционер, блок коммутации и защиты, задний мультимедиа.
F5	30	Передние электрические стеклоподъемники в одно касание.
F6	30	Задние электрические стеклоподъемники в одно касание.
F7	5	Передние и задние плафоны, лампы для чтения карт, задние лампы для чтения, освещение солнцезащитного козырька, освещение перчаточного ящика, освещение центрального подлокотника, реле багажника 12 В.
F8	20	Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный экран, датчик низкого давления в шинах, сирена сигнализации, блок управления сигнализацией, блок телематики, сервисный модуль (с Peugeot Connect Media).
F9	30	Розетка 12В спереди, прикуриватель, розетка 12В сзади.
F10	15	Органы управления на руле.
F11	15	Слаботочный выключатель зажигания.
F12	15	Наличие прицепа, датчик дождя/яркости, питание предохранителей F32, F34, F35.
F13	5	Блок предохранителей двигателя, блок управления подушками безопасности.
F14	15	Щиток приборов, экран щитка приборов, питание предохранителя F33.
F15	30	Блокировка и блокировка.
F17	40	Обогрев заднего стекла, питание на предохранитель F30.
SH	-	ПАРК-шунт.
F29	30	Загрузочная розетка 12 В.
F30	5	Обогрев зеркал заднего вида.
F31	15	Розетка холодильника.
F32	5	Рычаг коробки передач с электронным управлением.
F33	10	Проекционный дисплей, система Bluetooth, кондиционер.
F34	5	Отображение контрольных ламп непристегнутых ремней.
F35	10	Парктроник, Hi-Fi усилитель, авторизация.
F36	10	Блок управления блоком предохранителей прицепа, панель управления двери водителя.
F37	20	Hi-Fi усилитель.
F38	30	Водительское сиденье с электроприводом.
F39	20	Панорамная шторка люка.
F40	-	Не используется.

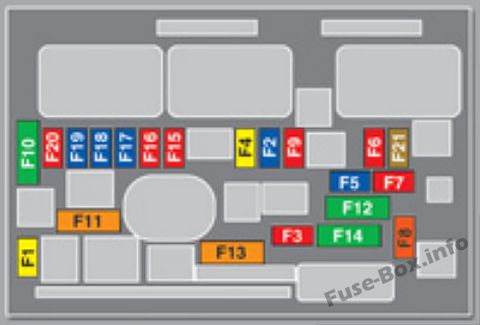

Моторного отсека

Назначение предохранителей в моторном отсеке (2009, 2010)

N°	Рейтинг (А)	Функции
F1	20	Питание блока управления двигателем, ТНВД и электроклапанов EGR (2 I HDI 16V), форсунок (2 I HDI 16V).
F2	15	Рог.
F3	10	Передние/задние омыватели-дворники.
F4	10	Дневные ходовые огни.
F5	15	Электроклапаны продувки адсорбера, нагнетания турбины и регулирования давления наддува (1,6 л THP 16 В), подогреватель паров масла (1,6 л THP 16 В), подогреватель дизельного топлива (1,6 л HDI 16 В).
F6	10	Диагностический разъем, направленные фары, насос фильтра сажевого фильтра (дизель), предупреждение о превышении дистанции, датчик уровня охлаждающей жидкости двигателя, регулятор регулировки зеркал.
F7	10	Блок управления гидроусилителем руля, автоматическая коробка передач, электродвигатель регулировки фар по высоте.
F8	20	Управление стартерным двигателем.
F9	10	Переключатели педали сцепления и тормоза.
F10	30	Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, кислородные датчики, форсунки, подогреватели, топливный насос, электронный термостат) (Дизель: электроклапаны, подогреватели).
F11	40	Вентилятор кондиционера.
F12	30	Стеклоочистители медленно/быстро работают.
F13	40	Питание от встроенного системного интерфейса (положительное зажигание).
F14	30	Воздушный насос.
F15	10	Правая фара дальнего света.
F16	10	Левая фара дальнего света.
F17	15	Левая фара ближнего света.
F18	15	Правая фара ближнего света.
F19	15	Подогреватель паров масла (1,6 л VTi 16V), электроклапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель).
F20	10	Электронный термостат, электроклапаны с регулируемой синхронизацией, электроклапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель).
F21	5	Питание реле блока вентиляторов, управление реле Valvetronic (1,6 I VTi 16V), турбоохлаждение (1,6 I THP 16V), датчик расхода воздуха (1,6 I HDI 16V).

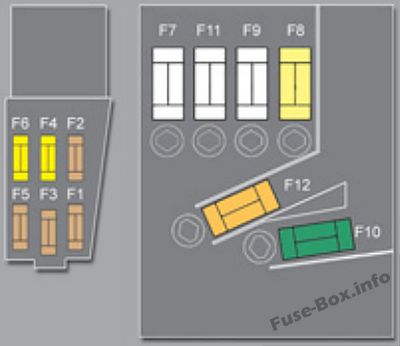

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2009, 2010)

N°	Рейтинг (А)	Функции
F1	-	Не используется.
F2	5	Двухфункциональный переключатель тормоза.
F3	5	Блок заряда аккумулятора.
F4	25	Электроклапаны ABS/ESP.
F5	5	Блок управления ABS/ESP.
F6	15	Автоматическая коробка передач, коробка передач с электронным управлением.
F7*	80	Электронасос гидроусилителя руля в сборе.
F8*	60	Сборка вентилятора.
F9*	70/30	Блок предпускового подогрева (дизель), электродвигатель Valvetronic (1,6 л THP 16V).
F10*	40	Электронасос ABS/ESP в сборе.
F11*	100	Блок коммутации и защиты.
F12*	30	Электронасосный узел коробки передач с электронным управлением.
MF1*	-	Не используется.
MF2*	30	Блок предохранителей прицепа.
MF3*	50	Блок предохранителей в салоне.
MF4*	80	Встроенный системный интерфейс.
MF5*	80	Встроенный системный интерфейс.
MF6*	30	Электрический стояночный тормоз.
MF7*	30	Подогрев передних сидений.
MF8*	20	Омыватель фар.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT.

2011, 2012, 2013

Приборная доска

Назначение предохранителей в блоке предохранителей приборной панели (2011, 2012, 2013)

N°	Рейтинг (А)	Функции
F1	15	Задний стеклоочиститель.
F2	-	Не используется.
F3	5	Блок управления подушками безопасности.
F4	10	Электрохромное зеркало заднего вида, кондиционер, блок коммутации и защиты, задний мультимедиа.
F5	30	Передние электрические стеклоподъемники в одно касание.
F6	30	Задние электрические стеклоподъемники в одно касание.
F7	5	Передние и задние плафоны, лампы для чтения карт, задние лампы для чтения, освещение солнцезащитного козырька, освещение перчаточного ящика, освещение центрального подлокотника, реле багажника 12 В.
F8	20	Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный экран, датчик низкого давления в шинах, сирена сигнализации, блок управления сигнализацией, блок телематики, сервисный модуль (с Peugeot Connect Media Navigation (RT5)).
F9	30	Розетка 12В спереди, прикуриватель, розетка 12В сзади.
F10	15	Органы управления на руле.
F11	15	Слаботочный выключатель зажигания.
F12	15	Наличие прицепа, датчик дождя/солнца, питание предохранителей F32, F34, F35.
F13	5	Блок предохранителей двигателя, блок управления подушками безопасности.
F14	15	Щиток приборов, экран щитка приборов, питание предохранителя F33.
F15	30	Блокировка и блокировка.
F17	40	Обогрев заднего стекла, питание на предохранитель F30.
SH	-	ПАРК-шунт.
F29	-	И не используется.
F30	5	Обогрев зеркал заднего вида.
F31	30	Загрузочная розетка 12В.
F32	5	Рычаг переключения передач электронного управления коробкой передач.
F33	10	Проекционный дисплей, система Bluetooth, кондиционер.
F34	5	Индикация контрольной лампы непристегнутых ремней.
F35	10	Парктроник, Hi-Fi усилитель, авторизация.
F36	10	Блок управления блоком предохранителей прицепа, панель управления двери водителя.
F37	20	Hi-Fi усилитель.
F38	30	Водительское сиденье с электроприводом.
F39	20	Панорамная шторка люка.
F40	-	Не используется.

Моторного отсека

Назначение предохранителей в моторном отсеке (2011, 2012, 2013)

N°	Рейтинг (А)	Функции
F1	20	Питание блока управления двигателем, ТНВД и электроклапанов EGR (2 I HDI 16V), форсунок (2 I HDI 16V).
F2	15	Рог.
F3	10	Передние/задние омыватели-дворники.
F4	10	Дневные ходовые огни.
F5	15	Электроклапаны продувки адсорбера, нагнетания турбины и регулирования давления наддува (1,6 л THP 16 В), подогреватель паров масла (1,6 л THP 16 В), подогреватель дизельного топлива (1,6 л HDI 16 В).
F6	10	Диагностический разъем, направленные фары, насос фильтра сажевого фильтра (дизель), предупреждение о превышении дистанции, датчик уровня охлаждающей жидкости двигателя, регулятор регулировки зеркал.
F7	10	Блок управления гидроусилителем руля, автоматическая коробка передач, электродвигатель регулировки фар по высоте.
F8	20	Управление стартерным двигателем.
F9	10	Переключатели педали сцепления и тормоза.
F10	30	Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, кислородные датчики, форсунки, подогреватели, топливный насос, электронный термостат) (Дизель: электроклапаны, подогреватели).
F11	40	Вентилятор кондиционера.
F12	30	Стеклоочистители медленно/быстро работают.
F13	40	Питание от встроенного системного интерфейса (положительное зажигание).
F14	30	Воздушный насос.
F15	10	Правая фара дальнего света.
F16	10	Левая фара дальнего света.
F17	15	Левая фара ближнего света.
F18	15	Правая фара ближнего света.
F19	15	Подогреватель паров масла (1,6 л VTi 16V), электроклапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель).
F20	10	Электронный термостат, электроклапаны с регулируемой синхронизацией, электроклапан регулировки давления наддува (дизель), датчик уровня охлаждающей жидкости двигателя (дизель).
F21	5	Питание реле блока вентиляторов, управление реле Valvetronic (1,6 I VTi 16V), турбоохлаждение (1,6 I THP 16V), датчик расхода воздуха (1,6 I HDI 16V).

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2011, 2012, 2013)

N°	Рейтинг (А)	Функции
F1	-	Не используется.
F2	5	Двухфункциональный переключатель тормоза.
F3	5	Блок заряда аккумулятора.
F4	25	Электроклапаны ABS/ESP.
F5	5	Блок управления ABS/ESP.
F6	15	Автоматическая коробка передач, коробка передач с электронным управлением.
F7*	80	Электронасос гидроусилителя руля в сборе.
F8*	60	Сборка вентилятора.
F9*	70/30	Блок предпускового подогрева (дизель), электродвигатель Valvetronic (1,6 л THP 16V).
F10*	40	Электронасос ABS/ESP в сборе.
F11*	100	Блок коммутации и защиты.
F12*	30	Электронасосный узел коробки передач с электронным управлением.
MF1*	-	Не используется.
MF2*	30	Блок предохранителей прицепа.
MF3*	50	Блок предохранителей в салоне.
MF4*	80	Встроенный системный интерфейс.
MF5*	80	Встроенный системный интерфейс.
MF6*	30	Электрический стояночный тормоз.
MF7*	30	Подогрев передних сидений.
MF8*	20	Омыватель фар.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT.

2014, 2015, 2016

Приборная доска

Назначение предохранителей в блоке предохранителей приборной панели (2014, 2015, 2016)

N°	Рейтинг (А)	Функции
F1	15	Задний стеклоочиститель.
F2	-	Не используется.
F3	5	Блок управления подушками безопасности.
F4	10	Электрохромное зеркало заднего вида, кондиционер, блок коммутации и защиты, задний мультимедиа.
F5	30	Передние электрические стеклоподъемники в одно касание.
F6	30	Задние электрические стеклоподъемники в одно касание.
F7	5	Передние и задние плафоны, лампы для чтения карт, задние лампы для чтения, освещение солнцезащитного козырька, освещение перчаточного ящика, освещение центрального подлокотника, реле багажника 12 В.
F8	20	Звуковое оборудование, аудио/телефон. CD-чейнджер, многофункциональный экран, датчик давления в шинах, сирена сигнализации, блок управления сигнализацией, телематический блок.
F9	30	Розетка 12В спереди, прикуриватель, розетка 12В сзади.
F10	15	Органы управления на руле.
F11	15	Слаботочный выключатель зажигания.
F12	15	Наличие прицепа, датчик дождя/солнца, питание предохранителей F32, F34. Ф35.
F13	5	Блок предохранителей двигателя, блок управления подушками безопасности.
F14	15	Щиток приборов, экран щитка приборов, питание предохранителя F33.
F15	30	Блокировка и блокировка.
F17	40	Обогрев заднего стекла, питание на предохранитель F30.
F30	5	Обогрев зеркал заднего вида.
F31	30	Загрузочная розетка 12 В.
F32	5	Рычаг переключения передач с электронной коробкой передач.
F33	10	Проекционный дисплей. Система Bluetooth, кондиционер.
F34	5	Индикация контрольной лампы непристегнутых ремней.
F35	10	Парктроник, Hi-Fi усилитель, авторизация.
F36	10	Блок управления блоком предохранителей прицепа, панель управления двери водителя.
F37	20	Hi-Fi усилитель.
F38	30	Водительское сиденье с электроприводом.
F39	20	Панорамная шторка люка.

Моторного отсека

Назначение предохранителей в моторном отсеке (2014, 2015, 2016)

N°	Рейтинг (А)	Функции
F2	15	Рог.
F3	10	Передние/задние омыватели-дворники.
F4	10	Дневные ходовые огни.
F5	15	Продувочный адсорбер, выпускной клапан турбины и электроклапаны регулирования давления наддува (1,6 л THP), нагреватель паров масла (1,6 л THP), дизельный обогреватель (1,6 л HDI).
F6	10	Диагностический разъем, направленные фары, насос фильтра сажевого фильтра (дизель), оповещение о сближении, регулятор регулировки зеркал.
F7	10	Блок управления гидроусилителем руля, автоматическая коробка передач, электродвигатель регулировки фар по высоте.
F8	20	Управление стартерным двигателем.
F9	10	Переключатели педали сцепления и тормоза.
F11	40	Вентилятор кондиционера.
F12	30	Стеклоочистители медленно/быстро работают.
F14	30	Воздушный насос.
F15	10	Правая фара дальнего света.
F16	10	Левая фара дальнего света.
F17	15	Левая фара ближнего света.
F18	15	Правая фара ближнего света.

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2014, 2015, 2016)

N°	Рейтинг (А)	Функции
F2	5	Двухфункциональный переключатель тормоза.
F3	5	Блок заряда аккумулятора.
F4	25	Электроклапаны ABS/DSC.
F6	15	Электронная/автоматическая коробка передач.
