Предохранители и реле Peugeot 407 (2004-2010)
Схемы относятся к указанным годам и вариантам Peugeot 407 (2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Расположение предохранителей Peugeot 407 2004-2010 гг.
Предохранители прикуривателя (розетки) в Peugeot 407 2004-2005 — это предохранитель F10 (передняя розетка 12 В) в блоке предохранителей панели приборов и предохранитель F3 (задняя розетка 12 В) в блоке предохранителей багажного отделения. 2007-2010 – предохранители F9 (прикуриватель, задняя розетка 12В), G32 (задняя розетка 12В) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

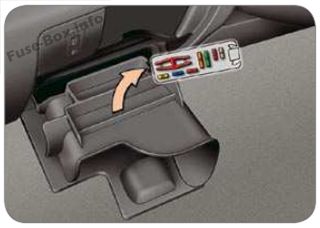

Блок предохранителей на приборной панели

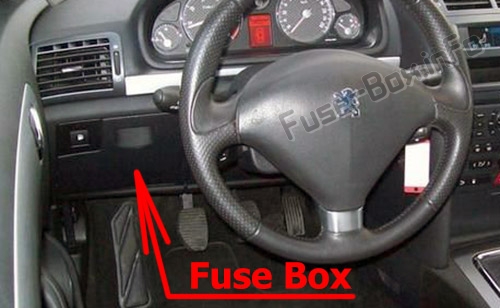

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (с левой стороны).

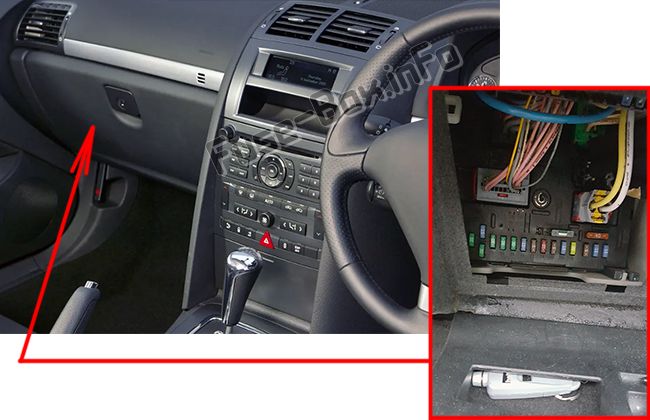

Автомобили с правым рулем: он находится в люминофоре (слева), за крышкой.

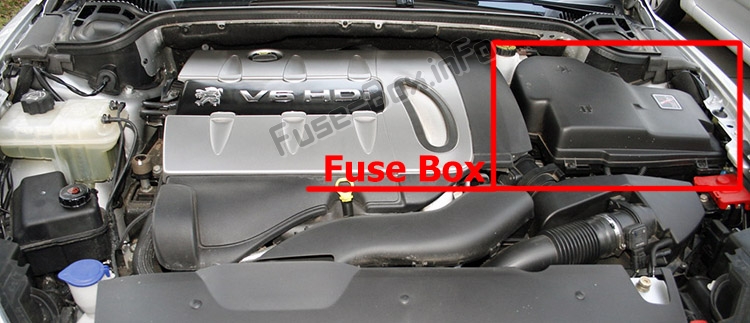

Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).
Чтобы получить доступ к предохранителям, расположенным в моторном отсеке (рядом с аккумуляторной батареей), снимите крышку аккумуляторной батареи (при наличии) и отсоедините крышку блока предохранителей.

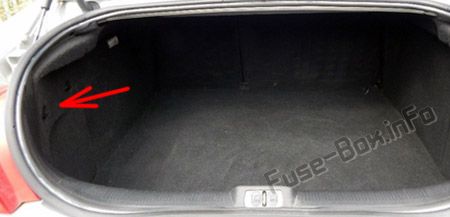

Грузовое отделение (2004, 2005)
Блок предохранителей находится в левой обшивке багажника.
Чтобы получить доступ, откройте крышку отделения для хранения (с левой стороны), повернув два винта вправо, и снимите панель.
Схемы блока предохранителей
Схемы блока предохранителей
2004

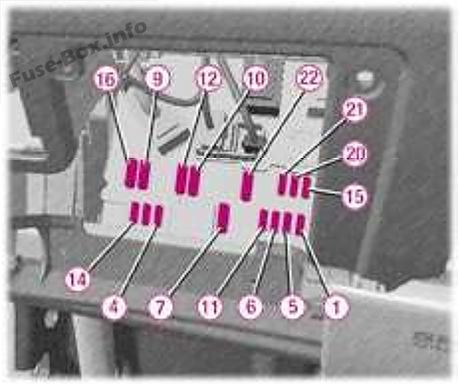

Приборная доска
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Корпус проводки багажника, диагностический разъем, слаботочная блокировка руля, электроблокировка руля, блок управления доступом. |
| F4 | 20 A | Органы управления на руле, аудиоаппаратура/аудио/телефон, сигнализация (стандартная), навигация-телематика, блок управления доступом, многофункциональный дисплей, автоматическая коробка передач, электропамять сидений. |
| F5 | 15 A | Сирена сигнализации, датчик давления в шинах. |
| F6 | 10 A | Выключатель STOP, электроника автоматической коробки передач, переключатель сцепления, электрохромное зеркало, плафон, вещевой ящик, лампы для чтения карт, диагностический разъем, датчик угла поворота рулевого колеса, датчик двойного действия ESP, электрическая блокировка руля, блок управления доступом. |
| F7 | 15 A | Сигнализация (аксессуар). |
| F9 | 30 A | Задние электрические стеклоподъемники в одно касание. |
| F10 | 20 A | Передняя розетка для аксессуаров 12 В, прикуриватель. |
| F11 | 15 A | Электрический замок от детей, блокировка задних дверей. |
| F12 | 30 A | Передние электростеклоподъемники в одно касание, люк. |
| F14 | 10 A | Корпус проводки двигателя, корпус проводки багажника, корпус проводки прицепа (аксессуар), реле дворников. |
| F15 | 15 A | Панель приборов, панель управления кондиционером, датчики дождя и освещенности, электросиденья, блок управления подушками безопасности. |
| F16 | 30 A | Центральный замок/блокировка. |
| F20 | 10 A | Не используется. |
| F21 | 15 A | Не используется. |
| F22 | 20 A | Не используется. |
| FS2 | - | ПАРК-шунт. |
| G36 | 30 A | Аудиосистема Hi-Fi в сборе. |
| G37 | 15 A | Поставка шестиступенчатой автоматической коробки передач. |
| G38 | 30 A | Подогрев правого и левого сидений. |
| G39 | 30 A | Правое сиденье с электроприводом. |
| G40 | 30 A | Левое сиденье с электроприводом. |

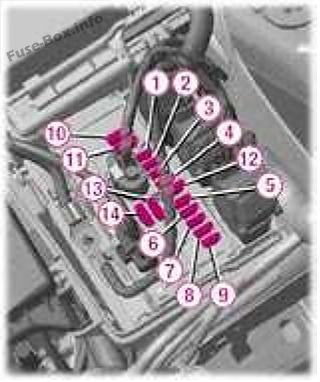

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 20 A | Блок управления двигателем. |
| 2 | 15 A | Рог. |
| 3 | 10 A | Передний омыватель-дворник. |
| 4 | 20 A | Омыватель фар. |
| 5 | 15 A | Топливный насос. |
| 6 | 10 A | Блок управления автоматической коробкой передач. |
| 7 | 10 A | Блок управления усилителем руля, датчик уровня охлаждающей жидкости двигателя. |
| 8 | 15 A | Катушка стартера. |
| 9 | 10 A | Электронное питание ксеноновых ламп, регуляторы высоты галогенных фар. |
| 10* | 30 A | Приводы управления двигателем (катушка зажигания, электромагнитные клапана, кислородные датчики). |
| 11* | 40 A | Вентилятор кондиционера. |
| 12* | 30 A | Стеклоочистители. |
| 13* | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| 14* | 30 A | Воздушный насос. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT. |

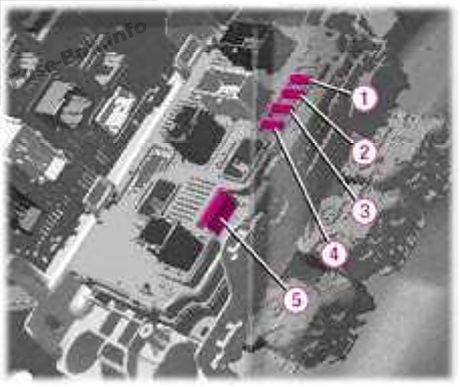

Грузовое отделение
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Не используется. |
| F2 | 15 A | Блокировка лючка бензобака. |
| F3 | 15 A | Розетка для аксессуаров на 12 В сзади. |
| F4 | 15 A | Фильтр выбросов твердых частиц. |
| F5 | 40 A | Обогрев заднего стекла. |
2005
Приборная доска
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Диагностический разъем, слаботочная блокировка руля. |
| F4 | 20 A | Блок предохранителей багажника, блок предохранителей прицепа, органы управления на руле, аудиоаппаратура, сигнализация, навигация-телематика, многофункциональный дисплей, автоматическая коробка передач. |
| F5 | 15 A | Сирена сигнализации, датчик давления в шинах. |
| F6 | 10 A | Электроника автоматической коробки передач, переключатель сцепления, зеркало с электрохромным управлением, плафоны освещения, диагностический разъем, датчик угла поворота рулевого колеса, двухфункциональный датчик ESP, люк, скрывающий панорамную крышу (407 SW), передние и задние плафоны освещения. |
| F7 | 15 A | Сигнализация (аксессуар). |
| F9 | 30 A | Задние электрические стеклоподъемники в одно касание. |
| F10 | 20 A | Передняя розетка 12 В для аксессуаров, прикуриватель, выключатель в перчаточном ящике, телематика (в зависимости от страны). |
| F11 | 15 A | Электрический замок от детей, блокировка задних дверей. |
| F12 | 30 A | Передние электростеклоподъемники в одно касание, люк. |
| F14 | 10 A | Блок предохранителей двигателя, блок предохранителей багажника, блок предохранителей прицепа (аксессуар), реле дворников. |
| F15 | 15 A | Панель приборов, панель управления кондиционером, датчики дождя и освещенности, электросиденья, блок управления подушками безопасности. |
| F16 | 30 A | Центральный замок/блокировка. |
| F20 | 10 A | Не используется. |
| F21 | 15 A | Не используется. |
| F22 | 20 A | Не используется. |
| FS1 | - | ПАРК-шунт. |
| G36 | 30 A | Правое сиденье с электроприводом, аудиосистема Hi-Fi в сборе. |
| G37 | 15 A | Поставка шестиступенчатой автоматической коробки передач. |
| G38 | 30 A | Подогрев правого и левого сидений. |
| G39 | 30 A | Электронный блок памяти сидений. |
| G40 | 30 A | Левое сиденье с электроприводом. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 20 A | Блок управления двигателем. |
| 2 | 15 A | Рог. |
| 3 | 10 A | Передние и задние омыватели-дворники. |
| 4 | 20 A | Омыватель фар. |
| 5 | 15 A | Топливный насос. |
| 6 | 10 A | Блок управления автоматической коробкой передач. |
| 7 | 10 A | Блок управления усилителем руля, датчик уровня охлаждающей жидкости двигателя. |
| 8 | 20 A | Катушка стартера. |
| 9 | 10 A | Электронное питание ксеноновых ламп, выключатель STOP, регуляторы высоты галогенных фар. |
| 10 | 30 A | Приводы управления двигателем (катушка зажигания, электромагнитные клапана, кислородные датчики). |
| 11 | 40 A | Вентилятор кондиционера или не используется. |
| 12 | 30 A | Стеклоочистители. |
| 13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| 14 | 30 A | Воздушный насос. |
Грузовое отделение
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | 15 A | Блокировка лючка бензобака. |
| F3 | 15 A | Розетка для аксессуаров на 12 В сзади. |
| F4 | 15 A | Фильтр выбросов твердых частиц. |
| F5 | 40 A | Обогрев заднего стекла. |
2007, 2008
Приборная доска
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | 30 A | Центральный замок/блокировка. |
| F3 | 5 A | Подушки безопасности. |
| F4 | 10 A | Датчик двойного назначения ESP, диагностический разъем, люк (седан), датчик угла поворота рулевого колеса. |
| F5 | 30 A | Передние электростеклоподъемники с одним касанием, люк на крыше (Седан), люк, закрывающий панорамную крышу (407SW). |
| F6 | 30 A | Задние электрические стеклоподъемники в одно касание. |
| F7 | 5 A | Освещение перчаточного ящика, боковые повторители, передние и задние плафоны освещения, лампы для чтения карт, плафоны зеркал. |
| F8 | 20 A | CD-чейнджер, мультифункциональный дисплей, аудиоаппаратура, управление на руле, блок предохранителей прицепа, блок управления сигнализацией, навигация-телематика (в зависимости от страны). |
| F9 | 30 A | Прикуриватель, телематика (в зависимости от страны), розетка для аксессуаров 12 В сзади (макс. 100 Вт). |
| F10 | 15 A | Блок обнаружения недостаточного давления в шинах. |
| F11 | 15 A | Диагностический разъем, замок зажигания. |
| F12 | 30 A | Комплект громкой связи, розетка для прицепа, блок предохранителей прицепа, звуковая помощь при парковке сзади, сиденье пассажира с электроприводом, датчик дождя и освещенности, сигнализация. |
| F13 | 5 A | Блок предохранителей двигателя, управление реле стеклоочистителей. |
| F14 | 15 A | Блок памяти водительского сиденья или водительское сиденье с электроприводом, панель приборов, панель управления кондиционером, блок управления подушками безопасности. |
| F15 | 15 A | Электрический замок от детей, блокировка задних дверей. |
| F17 | 40 A | Обогрев заднего стекла. |
| F31 | - | ПАРК-шунт. |
| G29 | 5 A | Телематика (в зависимости от страны). |
| G30 | 30 A | Сиденье водителя с электроприводом без памяти. |
| G31 | 30 A | Сиденье пассажира с электроприводом без блока памяти. |
| G32 | 15 A | Задняя розетка для аксессуаров 12 В (макс. 100 Вт). |
| G33 | - | Не используется. |
| G34 | - | Не используется. |
| G35 | - | Не используется. |
| G36 | 30 A | Блок памяти водительского сидения. |
| G37 | 15 A | Поставка шестиступенчатой автоматической коробки передач. |
| G38 | 30 A | Подогрев правого и левого сидений. |
| G39 | - | Блок предохранителей прицепа (аксессуар). |
| G40 | 30 A | Аудиосистема Hi-Fi в сборе. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 20 A | Блок управления двигателем. |
| 2 | 15 A | Рог. |
| 3 | 10 A | Передние и задние омыватели-дворники. |
| 4 | 20 A | Омыватель фар. |
| 5 | 15 A | Приводы управления двигателем (топливный насос, электромагнитные клапаны продувки адсорбера, ...). |
| 6 | 10 A | Блок управления автоматической коробкой передач. |
| 7 | 10 A | Блок коммутации и защиты, датчик расхода всасываемого воздуха, переключатель сцепления, переключатель шестиступенчатой автоматической коробки передач, выключатели STOP, электрохромное зеркало, органы управления заслонкой панорамной крыши (407 SW). |
| 8 | 20 A | Катушка стартера. |
| 9 | 10 A | Электронное питание ксеноновой лампы, выключатель STOP, электронасос гидроусилителя руля, блок управления четырехступенчатой автоматической коробкой передач, реле блокировки автоматической коробки передач. |
| 10 | 30 A | Приводы управления двигателем (катушка зажигания, электромагнитные клапана, кислородные датчики). |
| 11 | 40 A | Вентилятор кондиционера или не используется. |
| 12 | 30 A | Стеклоочистители. |
| 13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| 14 | 30 A | Воздушный насос. |
2009, 2010

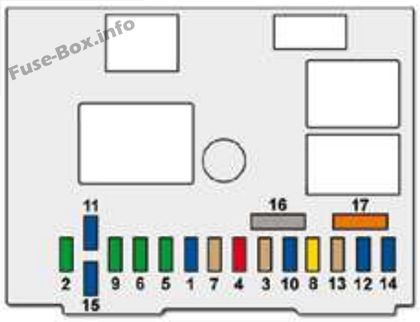

Приборная доска
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Задний стеклоочиститель. |
| F2 | 30 A | Центральный замок/блокировка. |
| F3 | 5 A | Подушки безопасности. |
| F4 | 10 A | Датчик двойного назначения ESP, диагностический разъем, люк (седан), датчик угла поворота рулевого колеса. |
| F5 | 30 A | Передние электростеклоподъемники с одним касанием, люк на крыше (Седан), люк, закрывающий панорамную крышу (407SW). |
| F6 | 30 A | Задние электрические стеклоподъемники в одно касание. |
| F7 | 5 A | Освещение перчаточного ящика, боковые повторители, передние и задние плафоны освещения, лампы для чтения карт, плафоны зеркал. |
| F8 | 20 A | Многофункциональный дисплей, аудиоаппаратура, управление на руле, блок предохранителей прицепа, блок управления сигнализацией, навигация-телематика (в зависимости от страны). |
| F9 | 30 A | Прикуриватель, телематика (в зависимости от страны), розетка для аксессуаров 12 В сзади (макс. 100 Вт). |
| F10 | 15 A | Блок обнаружения недостаточного давления в шинах. |
| F11 | 15 A | Диагностический разъем, замок зажигания. |
| F12 | 30 A | Комплект громкой связи, розетка для прицепа, блок предохранителей прицепа, звуковая помощь при парковке сзади, сиденье пассажира с электроприводом, датчик дождя и освещенности, сигнализация. |
| F13 | 5 A | Блок предохранителей двигателя, управление реле стеклоочистителей. |
| F14 | 15 A | Блок памяти водительского сиденья или водительское сиденье с электроприводом, панель приборов, панель управления кондиционером, блок управления подушками безопасности. |
| F15 | 15 A | Электрический замок от детей, блокировка задних дверей. |
| F17 | 40 A | Обогрев заднего стекла. |
| F31 | - | ПАРК-шунт. |
| G29 | 5 A | Телематика (в зависимости от страны). |
| G30 | 30 A | Водительское сиденье с электроприводом. |
| G31 | 30 A | Сиденье пассажира с электроприводом. |
| G32 | 15 A | Задняя розетка для аксессуаров 12 В (макс. 100 Вт). |
| G33 | - | Не используется. |
| G34 | - | Не используется. |
| G35 | - | Не используется. |
| G36 | - | Не используется |
| G37 | 15 A | Поставка шестиступенчатой автоматической коробки передач. |
| G38 | 30 A | Подогрев правого и левого сидений. |
| G39 | - | Блок предохранителей прицепа (аксессуар). |
| G40 | 30 A | Аудиосистема Hi-Fi в сборе. |

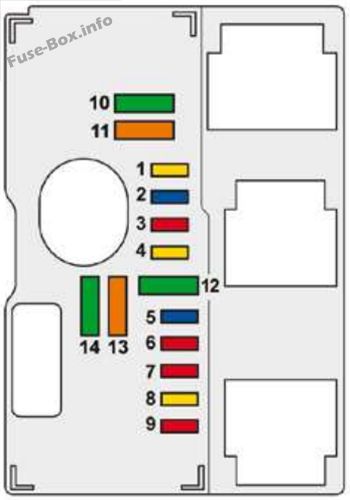

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 20 A | Блок управления двигателем. |
| 2 | 15 A | Рог. |
| 3 | 10 A | Передние и задние омыватели-дворники. |
| 4 | 20 A | Омыватель фар. |
| 5 | 15 A | Приводы управления двигателем (топливный насос, электромагнитные клапаны продувки адсорбера, ...). |
| 6 | 10 A | Блок управления автоматической коробкой передач. |
| 7 | 10 A | Блок коммутации и защиты, датчик расхода всасываемого воздуха, переключатель сцепления, переключатель шестиступенчатой автоматической коробки передач, выключатели STOP, электрохромное зеркало, органы управления заслонкой панорамной крыши (407 SW). |
| 8 | 20 A | Катушка стартера. |
| 9 | 10 A | Электронное питание ксеноновой лампы, выключатель STOP, электронасос гидроусилителя руля, блок управления четырехступенчатой автоматической коробкой передач, реле блокировки автоматической коробки передач. |
| 10 | 30 A | Приводы управления двигателем (катушка зажигания, электромагнитные клапана, кислородные датчики). |
| 11 | 40 A | Вентилятор кондиционера или не используется. |
| 12 | 30 A | Стеклоочистители. |
| 13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| 14 | 30 A | Воздушный насос. |
