Предохранители и реле Peugeot 4007 (2007-2012)
Схемы относятся к указанным годам и вариантам Peugeot 4007 (2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 4007 2007-2012 гг.
Предохранитель прикуривателя (розетки) в Peugeot 4007 Предохранитель №19 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блок предохранителей на приборной панели

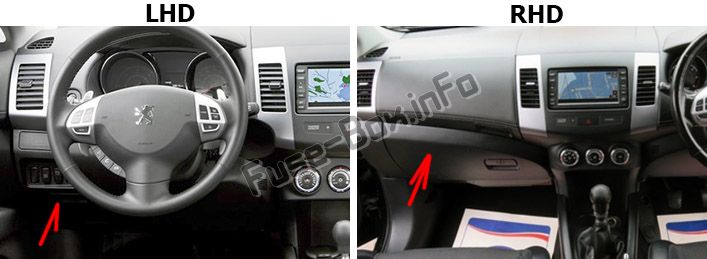

Автомобиль с левым рулем: блоки предохранителей расположены в нижней части приборной панели за закрытым вещевым отсеком (с левой стороны).

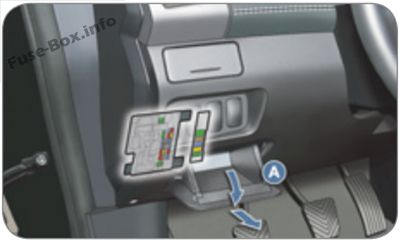

Откройте крышку A, потяните ее на себя, чтобы извлечь.
Автомобили с правым рулем: Блоки предохранителей расположены в нижней части приборной панели за перчаточным ящиком.

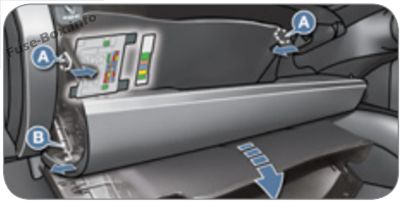

Откройте перчаточный ящик, сдвиньте две направляющие A внутрь, чтобы пройти первую прорезь, снимите фиксирующий язычок B, потянув его наружу, поддержите крышку и наклоните ее вниз.
Моторного отсека

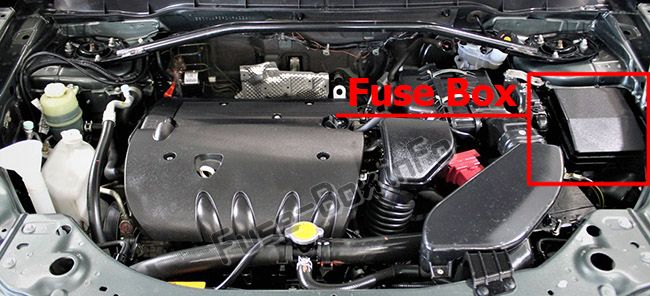

Он расположен в моторном отсеке рядом с аккумуляторной батареей (слева).

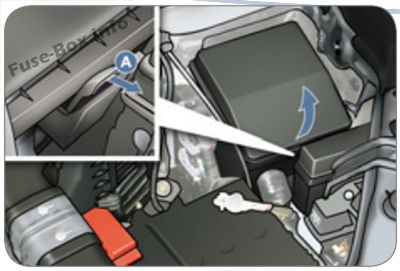

Нажмите на крючок A, чтобы освободить защелку.
Схемы блока предохранителей
Схемы блока предохранителей
2007

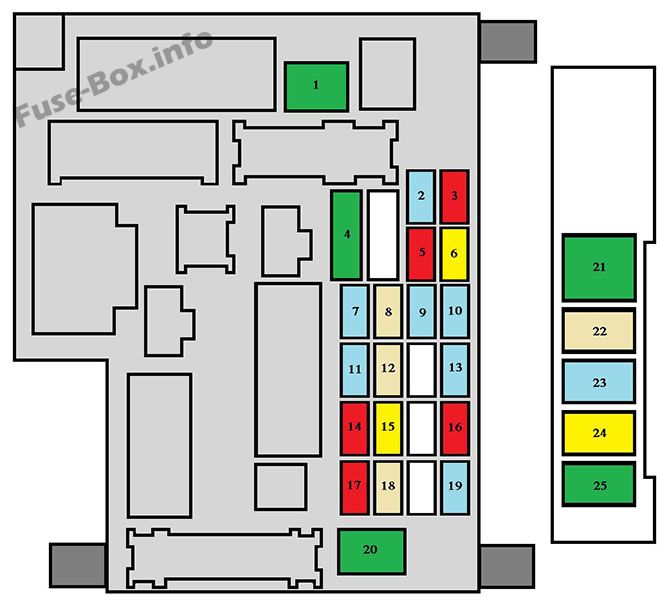

Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| 1* | 30 A | Обогрев. |
| 2 | 15 A | Стоп-сигналы, третий стоп-сигнал, встроенный системный интерфейс. |
| 3 | 10 A | Задние противотуманные фары. |
| 4 | 30 A | Стеклоочистители и стеклоомыватели. |
| 5 | 10 A | Диагностический разъем. |
| 6 | 20 A | Центральный замок, зеркала заднего вида. |
| 7 | 15 A | Аудиоаппаратура, телематика, многофункциональный экран, система Bluetooth. |
| 8 | 7,5 А | Дистанционный ключ, блок управления кондиционером, панель приборов, панель переключателей, органы управления на рулевом колесе. |
| 9 | 15 A | Многофункциональный экран, приборная панель. |
| 10 | 15 A | Встроенный системный интерфейс. |
| 11 | 15 A | Задний стеклоочиститель. |
| 12 | 7,5 А | Приборная панель, блок управления полным приводом, панель управления кондиционером, блок управления ABS, многофункциональный экран, автоматическая регулировка фар, подогрев сидений, блок управления подушками безопасности, датчик угла поворота рулевого колеса, люк, обдув заднего стекла, пульт дистанционного управления. |
| 13 | - | Не используется. |
| 14 | 10 A | Выключатель зажигания. |
| 15 | 20 A | Люк. |
| 16 | 10 A | Зеркала заднего вида, аудиотехника, телематика. |
| 17 | 10 A | Блок управления полным приводом. |
| 18 | 7,5 А | Фонари заднего хода, блок управления парктроником, камера заднего вида, блок управления подушками безопасности. |
| 19 | 15 A | Розетка для аксессуаров. |
| 20* | 30 A | Электростеклоподъемники. |
| 21* | 30 A | Обдув заднего стекла. |
| 22 | 7,5 А | Обогрев зеркал заднего вида. |
| 23 | - | Не используется. |
| 24 | 25 A | Сиденье водителя с электроприводом, освещение пространства для ног, отпирание заднего многоместного сиденья. |
| 25 | 30 A | Сиденья с подогревом. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT или в специализированном техцентре. |

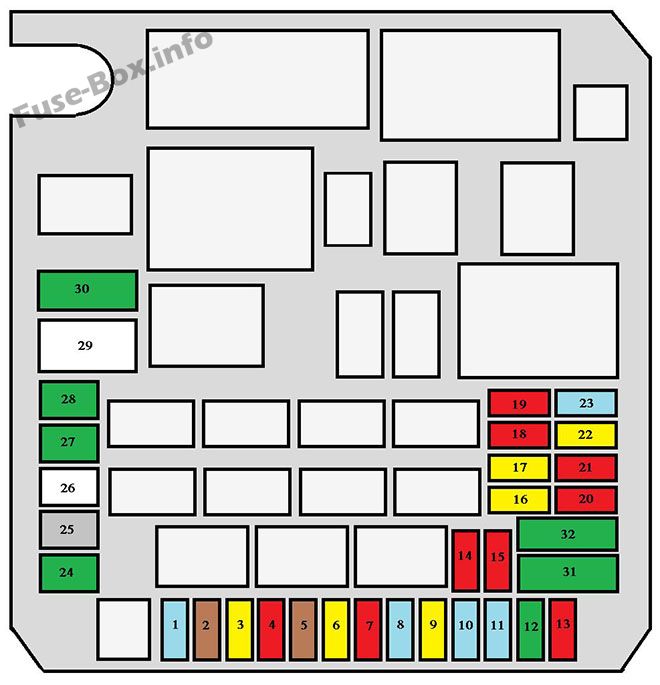

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 15 A | Передние противотуманные фары. |
| 2 | - | Не используется. |
| 3 | - | Не используется. |
| 4 | 10 A | Рог. |
| 5 | - | Не используется. |
| 6 | 20 A | Омыватель фар. |
| 7 | 10 A | Кондиционирование. |
| 8 | - | Не используется. |
| 9 | - | Не используется. |
| 10 | 15 A | Демстнг, вперс. |
| 11 | - | Не используется. |
| 12 | - | Не используется. |
| 13 | - | Не используется. |
| 14 | 10 A | Левая фара дальнего света. |
| 15 | 10 A | Правая фара ближнего света. |
| 16 | 20 A | Левая ближняя фара (ксенон). |
| 17 | 20 A | Правая фара ближнего света (ксенон). |
| 18 | 10 A | Левая фара ближнего света, ручная и автоматическая регулировка фар. |
| 19 | 10 A | Правая фара ближнего света. |
| 20 | - | Не используется. |
| 21 | - | Не используется. |
| 22 | 20 A | Блок управления двигателем, датчик воды и дизельного топлива, насос впрыска (Дизель), датчик потока ар. |
| 23 | 15 A | Бензонасос, указатель уровня топлива. |
| 24* | 30 A | Стартер. |
| 25 | - | Не используется. |
| 26* | 40 A | Блок управления ABS, блок управления ASC. |
| 27* | 30 A | Блок управления ABS, блок управления ASC. |
| 28* | 30 A | Вентилятор конденсатора. |
| 29* | 40 A | Вентилятор радиатора. |
| 30 | 30 A | Блок предохранителей в салоне. |
| 31 | 30 A | Аудио усилитель. |
| 32 | 30 A | Блок управления двигателем |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2008, 2009, 2010, 2011, 2012
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| 1* | 30 A | Обогрев. |
| 2 | 15 A | Стоп-сигналы, третий стоп-сигнал, встроенный системный интерфейс. |
| 3 | 10 A | Задние противотуманные фары. |
| 4 | 30 A | Стеклоочистители и стеклоомыватели. |
| 5 | 10 A | Диагностический разъем. |
| 6 | 20 A | Центральный замок, зеркала заднего вида. |
| 7 | 15 A | Аудиоаппаратура, телематика, многофункциональный экран, система Bluetooth. |
| 8 | 7,5 А | Дистанционный ключ, блок управления кондиционером, панель приборов, панель переключателей, органы управления на рулевом колесе. |
| 9 | 15 A | Многофункциональный экран, приборная панель. |
| 10 | 15 A | Встроенный системный интерфейс. |
| 11 | 15 A | Задний стеклоочиститель. |
| 12 | 7,5 А | Приборная панель, блок управления полным приводом, панель управления кондиционером, блок управления ABS, многофункциональный экран, автоматическая регулировка фар, подогрев сидений, блок управления подушками безопасности, датчик угла поворота рулевого колеса, люк, обдув заднего стекла, пульт дистанционного управления. |
| 13 | - | Не используется. |
| 14 | 10 A | Выключатель зажигания. |
| 15 | 20 A | Люк. |
| 16 | 10 A | Зеркала заднего вида, аудиотехника, телематика. |
| 17 | 10 A | Блок управления полным приводом. |
| 18 | 7,5 А | Фонари заднего хода, блок управления парктроником, камера заднего вида, блок управления подушками безопасности. |
| 19 | 15 A | Розетка для аксессуаров. |
| 20* | 30 A | Электростеклоподъемники. |
| 21* | 30 A | Обдув заднего стекла. |
| 22 | 7,5 А | Обогрев зеркал заднего вида. |
| 23 | - | Не используется. |
| 24 | 25 A | Сиденье водителя с электроприводом, освещение пространства для ног, отпирание заднего многоместного сиденья. |
| 25 | 30 A | Сиденья с подогревом. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT или в специализированном техцентре. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 15 A | Передние противотуманные фары. |
| 2 | 7 A | Блок управления двигателем 2,4 л 16V. |
| 3 | 20 A | Блок управления автоматической коробкой передач CVT, реле управления автоматической коробкой передач CVT. |
| 4 | 10 A | Рог. |
| 5 | 7,5 А | Генератор 2,4 литра 16В. |
| 6 | 20 A | Омыватель фар. |
| 7 | 10 A | Кондиционирование воздуха. |
| 8 | 15 A | Блок управления двигателем 2,4 л 16V. |
| 9 | - | Не используется. |
| 10 | 15 A | Запотевание, дворники. |
| 11 | - | Не используется. |
| 12 | - | Не используется. |
| 13 | - | Не используется. |
| 14 | 10 A | Левая фара дальнего света. |
| 15 | 10 A | Правая фара дальнего света. |
| 16 | 20 A | Левая фара ближнего света (ксенон). |
| 17 | 20 A | Правая фара ближнего света (ксенон). |
| 18 | 10 A | Левая фара ближнего света, ручная и автоматическая регулировка фар. |
| 19 | 10 A | Правая фара ближнего света. |
| 20 | - | Не используется. |
| 21 | 10 A | Катушки зажигания. |
| 22 | 20 A | Блок управления двигателем, датчик наличия воды в дизельном топливе, ТНВД (дизель), датчик расхода воздуха, датчики наличия воды, датчик кислорода, датчик положения распредвала, электроклапан продувки адсорбера, датчик скорости автомобиля, электроклапан переменной синхронизации (VTC), электроклапан рециркуляции отработавших газов. |
| 23 | 15 A | Бензонасос, указатель уровня топлива. |
| 24* | 30 A | Стартер. |
| 25 | - | Не используется. |
| 26* | 40 A | Блок управления ABS, блок управления ASC. |
| 27* | 30 A | Блок управления ABS, блок управления ASC. |
| 28* | 30 A | Вентилятор конденсатора. |
| 29* | 40 A | Вентилятор радиатора. |
| 30 | 30 A | Блок предохранителей в салоне. |
| 31 | 30 A | Аудио усилитель. |
| 32 | 30 A | Блок управления дизельным двигателем. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT или в специализированном техцентре. |
