Предохранители и реле Peugeot 4008 (2012-2017)
Схемы относятся к указанным годам и вариантам Peugeot 4008 (2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 4008 2012-2017
Предохранители прикуривателя (розетки) в Peugeot 4008 Это предохранители №13 и №19 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Расположение блока предохранителей

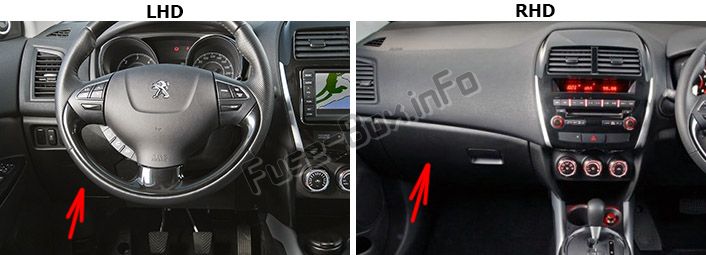

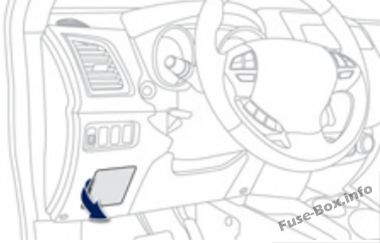

Автомобили с левым рулем: Блок предохранителей расположен в нижней части приборной панели (с левой стороны).
Откройте крышку и полностью снимите ее, потянув на себя.
Автомобили с правым рулем: предохранители расположены в нижней части приборной панели за перчаточным ящиком.
Откройте перчаточный ящик, сдвиньте две направляющие отверстия к середине, чтобы обойти первую защелку, возьмитесь за крышку перчаточного ящика и наклоните ее вниз.

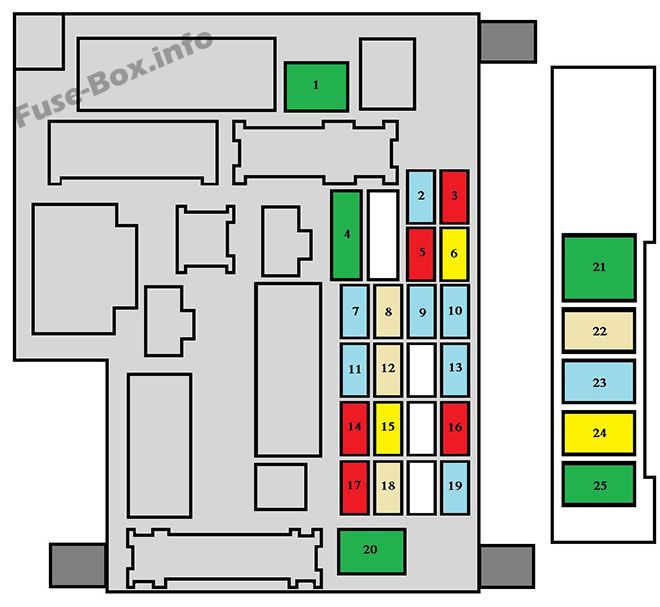

Схема блока предохранителей
| N° | Рейтинг | Функции |
|---|---|---|
| 1* | 30 A | Салонный вентилятор. |
| 2 | 15 A | Стоп-сигналы, третий стоп-сигнал. |
| 3 | 10 A | Задний противотуманный фонарь. |
| 4 | 30 A | Стеклоочиститель, стеклоомыватель. |
| 6 | 20 A | Центральный замок, электрозеркала. |
| 7 | 15 A | Аудиоаппаратура, телематика, USB-блок, громкая связь. |
| 8 | 7,5 А | Дистанционный ключ, блок управления кондиционером, панель приборов, электростеклоподъемники, датчики дождя и солнечного света, сигнализация, панель переключателей, органы управления на руле. |
| 9 | 15 A | Приборная панель и внутреннее освещение. |
| 10 | 15 A | Аварийные сигнальные лампы. |
| 11 | 15 A | Задний стеклоочиститель. |
| 12 | 7,5 А | Приборная панель, многофункциональный экран, парктроник, подогрев сидений, обогрев заднего стекла, шторка с электроприводом, автоматический корректор фар. |
| 13 | 15 A | Прикуриватель, розетка для аксессуаров. |
| 15 | 20 A | Электрическая шторка. |
| 16 | 10 A | Зеркала заднего вида, аудиотехника. |
| 18 | 7,5 А | Фонарь(и) заднего хода. |
| 19 | 15 A | Гнездо для аксессуаров. |
| 20* | 30 A | Электростеклоподъемники. |
| 21* | 30 A | Обогрев заднего стекла. |
| 22 | 7,5 А | Обогрев зеркал заднего вида. |
| 24 | 25 A | Сиденья водителя и пассажира с электроприводом. |
| 25 | 30 A | Сиденья с подогревом. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGE OT или специализированным техцентром. |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

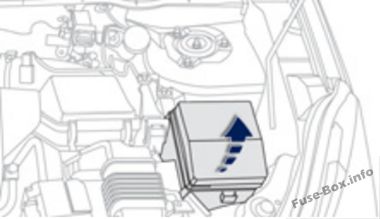

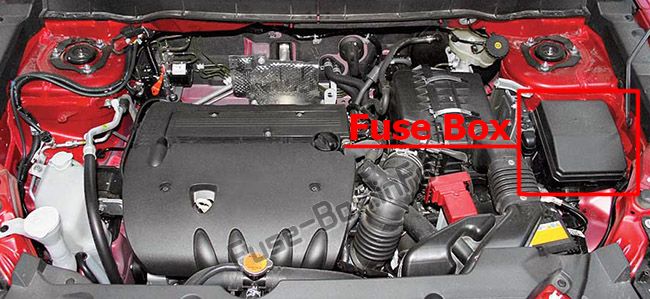

Он расположен в моторном отсеке (слева).

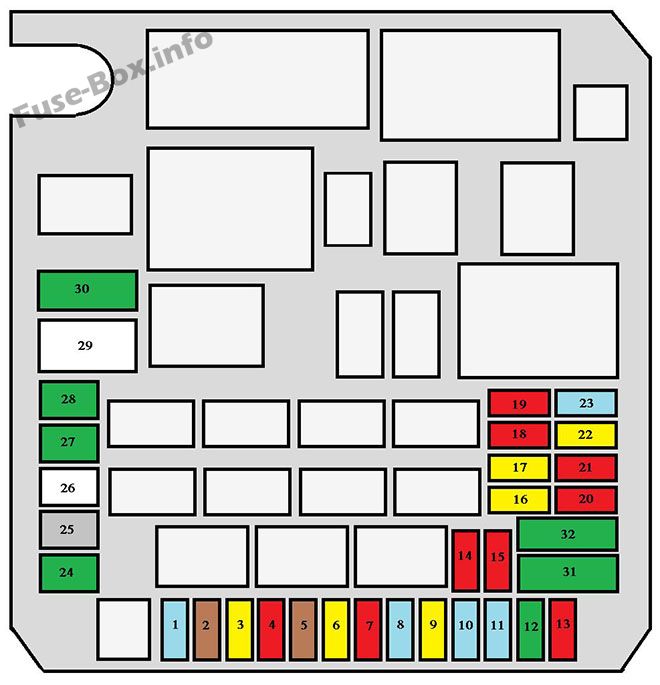

Схема блока предохранителей
| N° | Рейтинг | Функции |
|---|---|---|
| 1 | 15 A | Передние противотуманные фары. |
| 4 | 10 A | Рог. |
| 5 | 7,5 А | Генератор. |
| 6 | 20 A | Омыватель фар. |
| 7 | 10 A | Кондиционирование воздуха. |
| 9 | 20 A | Тревога. |
| 10 | 15 A | Запотевание, дворники. |
| 11 | - | Не используется. |
| 12 | - | Не используется. |
| 13 | 10 A | Дневные ходовые огни. |
| 14 | 10 A | Левая фара дальнего света. |
| 15 | 10 A | Правая фара дальнего света. |
| 16 | 20 A | Левая фара ближнего света (ксенон). |
| 17 | 20 A | Правая фара ближнего света (ксенон). |
| 18 | 10 A | Левая фара ближнего света (галогенная), ручная и автоматическая регулировка фар. |
| 19 | 10 A | Правая фара ближнего света (галогенная). |
| 31 | 30 A | Аудио усилитель. |
