Предохранители и реле Peugeot 508 (2011-2017)
Схемы относятся к указанным годам и вариантам Peugeot 508 (2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 508 2011-2017
Предохранители прикуривателя (розетки) в Peugeot 508 являются предохранители F13 (передний прикуриватель), F14 (передняя розетка 12 В) в блоке предохранителей №1 панели приборов и предохранители F3 (гнездо 12 В для задних сидений), F4 (гнездо 12 В в багажнике) в панели приборов блок предохранителей №2.
Оглавление
Расположение блока предохранителей

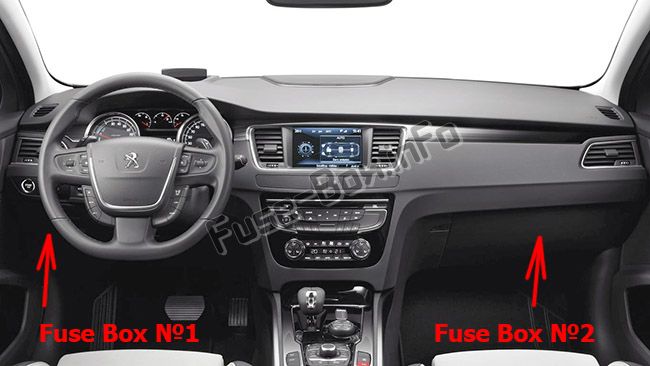

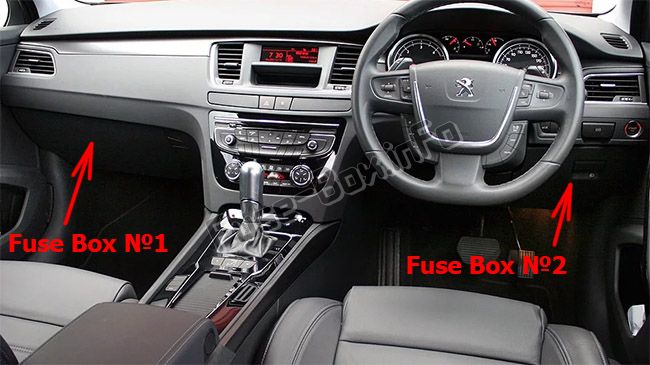

Блоки предохранителей на приборной панели
Автомобили с левым рулем:

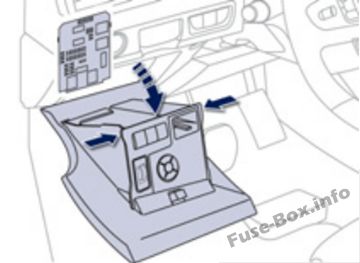

Блок предохранителей 1 находится в нижней части приборной панели (слева).
Откройте навесную панель, затем приложите небольшое усилие, чтобы обойти упоры.

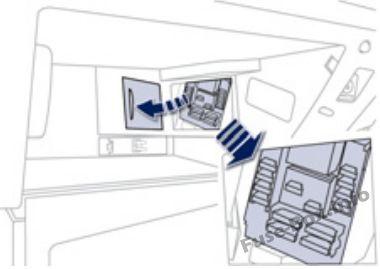

Блок предохранителей 2 находится в перчаточном ящике (правая сторона).
Автомобили с правым рулем:
Блок предохранителей 1 находится в перчаточном ящике (с левой стороны)

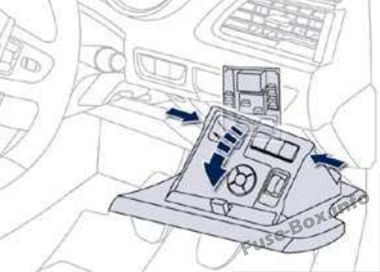

Блок предохранителей 2 расположен в нижней части приборной панели (правая сторона)

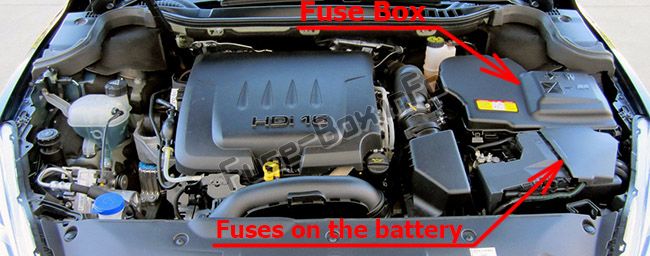

Моторного отсека

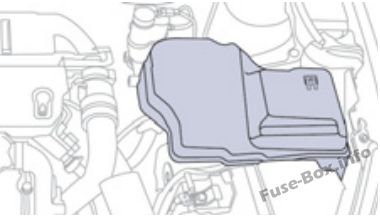

Он размещен в моторном отсеке рядом с аккумуляторной батареей.
Блок предохранителей

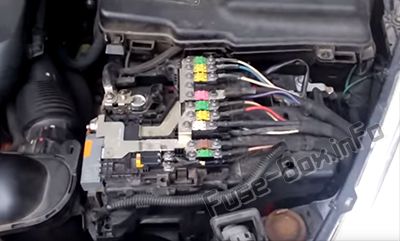

Предохранители на аккумуляторе
Схемы блока предохранителей
2011, 2012, 2013, 2014

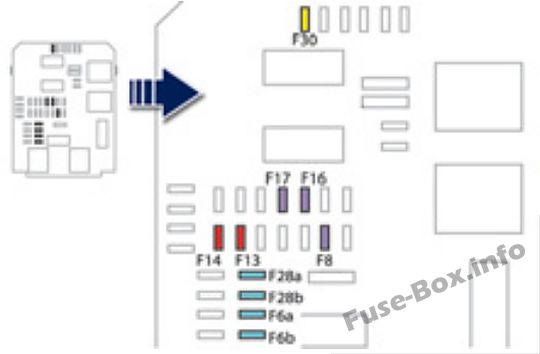

Блок предохранителей 1 приборной панели (слева)
| Предохранитель № | Рейтинг (А) | Функции |
|---|---|---|
| F6 А или Б | 15 | Аудио система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Передний прикуриватель. |
| F14 | 10 | Передняя розетка 12 В. |
| F16 | 3 | Задний плафон, задние фонари для чтения карт. |
| F17 | 3 | Задний плафон, плафон. |
| F28 А или В | 15 | Аудио система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Аудио усилитель. |

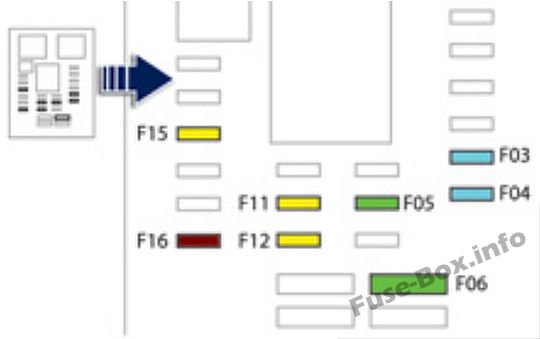

Блок предохранителей 2 приборной панели (правый)
| Предохранитель № | Рейтинг (А) | Функции |
|---|---|---|
| F3 | 15 | Электростеклоподъемник водителя, розетка 12 В для задних сидений. |
| F4 | 15 | Розетка 12 В в багажнике. |
| F5 | 30 | Заднее стекло в одно касание. |
| F6 | 30 | Переднее стекло в одно касание. |
| F11 | 20 | Блок прицепа. |
| F12 | 20 | Аудио усилитель. |
| F15 | 20 | Шторка панорамного люка (SW). |
| F16 | 5 | Панель переключателей электростеклоподъемников со стороны водителя. |

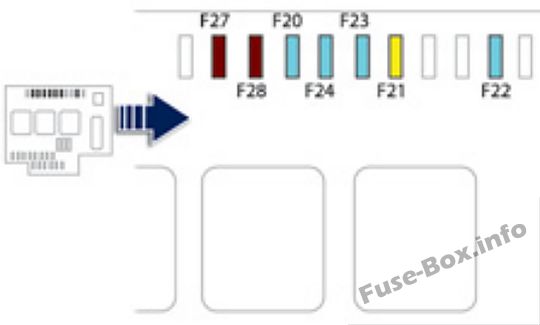

Моторного отсека
| Предохранитель № | Рейтинг (А) | Функции |
|---|---|---|
| F20 | 15 | Насос омывателя переднего/заднего стекла. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Рог. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
| F27 | 5 | Маска-фонарь для левой руки. |
| F28 | 5 | Маска-фонарь для правой руки. |
2016, 2017
Блок предохранителей 1 приборной панели (слева)
| Предохранитель № | Рейтинг (А) | Функции |
|---|---|---|
| F6 А или Б | 15 | Аудио система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Передний прикуриватель. |
| F14 | 10 | Передняя розетка 12 В. |
| F16 | 3 | Задний плафон, задние фонари для чтения карт. |
| F17 | 3 | Задний плафон, плафон. |
| F28 А или В | 15 | Аудио система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Аудио усилитель. |
Блок предохранителей 2 приборной панели (правый)
| Предохранитель № | Рейтинг (А) | Функции |
|---|---|---|
| F3 | 15 | Стеклоподъемник со стороны водителя, розетка 12 В для задних сидений. |
| F4 | 15 | Розетка 12 В в багажнике. |
| F5 | 30 | Заднее стекло в одно касание. |
| F6 | 30 | Переднее стекло в одно касание. |
| F11 | 20 | Блок прицепа. |
| F12 | 20 | Аудио усилитель. |
| F15 | 20 | Шторка панорамного люка (SW и негибридный RXH). |
| F16 | 5 | Панель переключателей стеклоподъемников со стороны водителя. |
Моторного отсека
| Предохранитель № | Рейтинг (А) | Функции |
|---|---|---|
| F20 | 15 | Насос омывателя переднего/заднего стекла. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Рог. |
| F23 | 13 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
