Предохранители и реле Peugeot 508 (2018-2019..)

Схемы относятся к указанным годам и вариантам Peugeot 508 (2018-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.

Расположение предохранителей Peugeot 508 2018-2019…

Предохранители прикуривателя (розетки) в Peugeot 508 являются предохранители F31 (задняя розетка 12 В), F32 (прикуриватель/передняя розетка 12 В) в блоке предохранителей №1 панели приборов и предохранитель F6 (гнездо 12 В в багажнике) в блоке предохранителей №2 панели приборов.

Оглавление

Расположение блока предохранителей

Блоки предохранителей на приборной панели

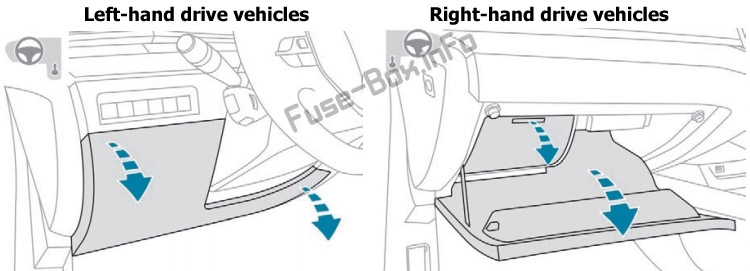

Автомобили с левым рулем:
Отсоедините крышку, потянув сначала вверху слева, затем справа; Полностью отсоедините крышку.

Автомобили с правым рулем:
Откройте перчаточный ящик, нажмите на центральную ручку крышки блока предохранителей, полностью опустите крышку.

Моторного отсека

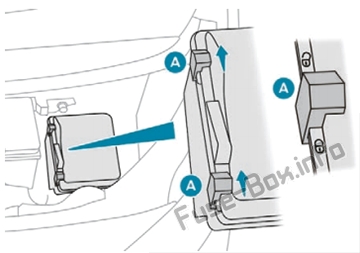

Блок предохранителей находится в моторном отсеке рядом с аккумулятором. Моторного отсека

Схемы блока предохранителей

2018

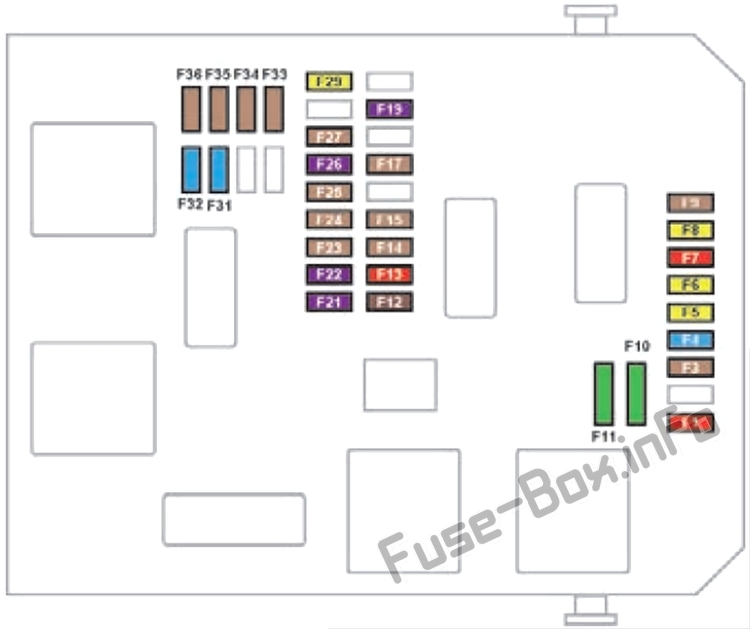

Блок предохранителей на приборной панели 1

Назначение предохранителей в блоке предохранителей 1 приборной панели (2018 г.)

№	Рейтинг (А)	Функции
F1	10 A	Зеркала "Электрохром".
F3	5 A	Адаптивные 3D задние фонари.
F4	15 A	Рог.
F5	20 A	Насос омывателя заднего стекла (SW).
F6	20 A	Насос омывателя лобового стекла.
F7	10 A	Задние USB-разъемы.
F8	20 A	Задний дворник (SW).
F10	30 A	Центральный замок.
F11	30 A	Запирание/отпирание багажника.
F14	5 A	Аварийные вызовы и вызовы помощи, блок управления сигнализацией.
F24	5 A	Hi-Fi усилитель.
F27	5 A	Сирена сигнализации.
F29	20 A	Аудиосистема с сенсорным экраном.
F31	15 A	Задняя розетка 12 В.
F32	15 A	Прикуриватель/Передняя розетка 12 В.

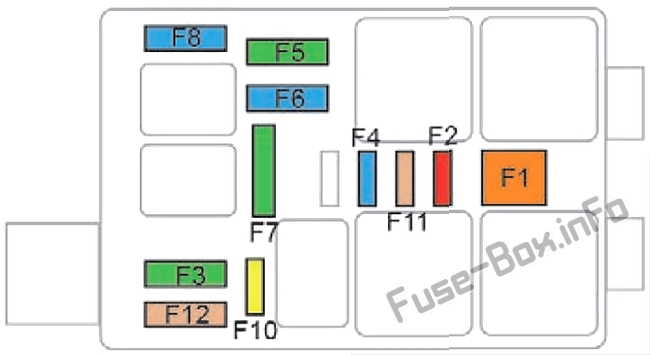

Блок предохранителей на приборной панели 2

Назначение предохранителей в блоке предохранителей 2 приборной панели (2018 г.)

№	Рейтинг (А)	Функции
F2	10 A	Обогрев зеркал заднего вида.
F3	40 A	Передние стеклоподъемники в одно касание.
F4	15 A	Панель управления водительской двери, запоминание электрических сидений.
F5	40 A	Задние стеклоподъемники в одно касание.
F6	15 A	Розетка 12 В в багажнике.
F7	30 A	Сиденья с подогревом.
F10	20 A	Интерфейсный блок прицепа.
F12	25 A	Hi-Fi усилитель.

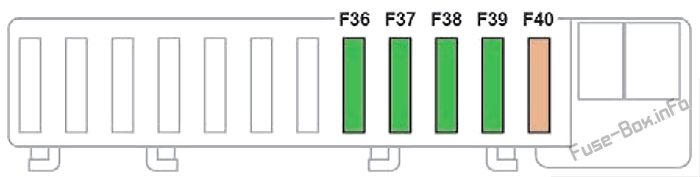

Блок предохранителей в салоне

Назначение предохранителей в салоне (2018)

№	Рейтинг (А)	Функции
F36	30 A	Панорамный люк.
F37	30 A	Панорамная шторка люка.
F38	30 A	Электрические сиденья.
F39	30 A	Блок задней двери с электроприводом.
F40	25 A	Дополнительный обогрев.

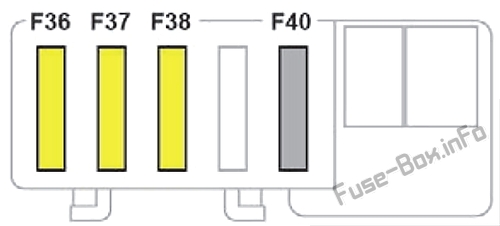

Интерфейсный блок прицепа

Назначение предохранителей в интерфейсном блоке прицепа (2018 г.)

№	Рейтинг (А)	Функции
F36	20 A	Стоп-сигналы, фонари заднего хода (прицеп).
F37	20 A	Габаритные огни, указатели поворота (прицеп).
F38	20 A	Освещение салона (караван).
F40	2 A	Звуковой сигнал (трейлер).

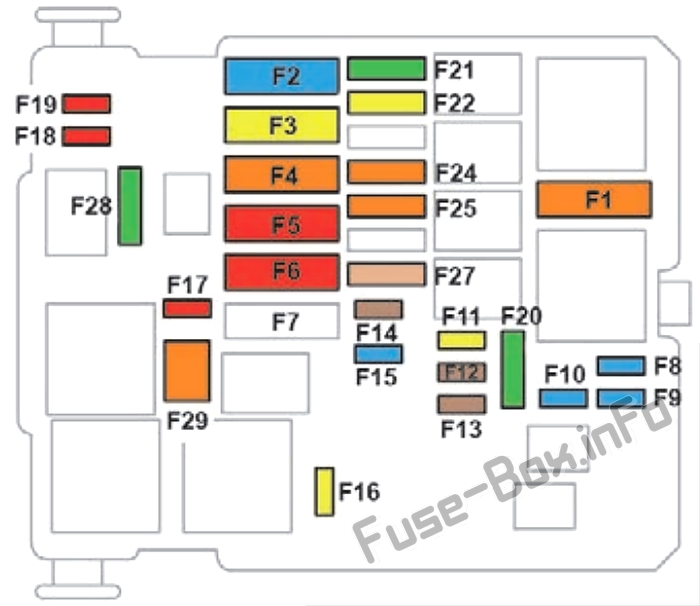

Моторного отсека

Назначение предохранителей в моторном отсеке (2018 г.)

№	Рейтинг (А)	Функции
F5	50 A	Правые указатели поворота, передние правые габаритные огни, правые стоп-сигналы, левые фонари заднего хода, правые противотуманные фары.
F16	20 A	Дневные ходовые огни.
F18	10 A	Правая фара дальнего света.
F19	10 A	Левая фара дальнего света.
F24	40 A	Интерфейсный блок прицепа.
F27	25 A	Правая фара ближнего света, правые фонари заднего хода, левые противотуманные фары, задние левые габаритные огни, третий стоп-сигнал.
F29	40 A	Стеклоочистители.
F32	80 A	Левая фара ближнего света, статические поворотные фонари, повторители указателей поворота, левые указатели поворотов, передние левые и задние правые габаритные огни, левые стоп-сигналы, лампы освещения номерного знака.
