Предохранители и реле Peugeot 607 (2000-2010)
Схемы относятся к указанным годам и вариантам Peugeot 607 (2000-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot 607 2000-2010 гг.
Предохранитель прикуривателя (розетки) в Peugeot 607 это предохранитель №10 (2003-2004) или F9 (2005-2009) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блоки предохранителей расположены в нижней части панели приборов (со стороны водителя), в моторном отсеке (слева) и в левой обшивке багажника.
Блок предохранителей на приборной панели

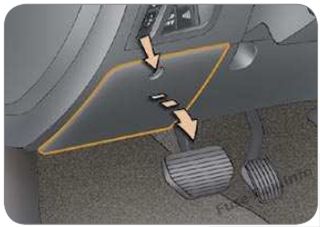

Для доступа откройте крышку вещевого отсека со стороны водителя. Наклоните блок предохранителей вниз.

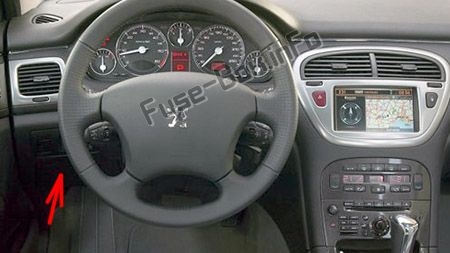

Автомобили с левым рулем

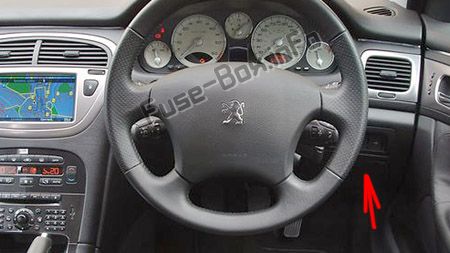

Автомобили с правым рулем

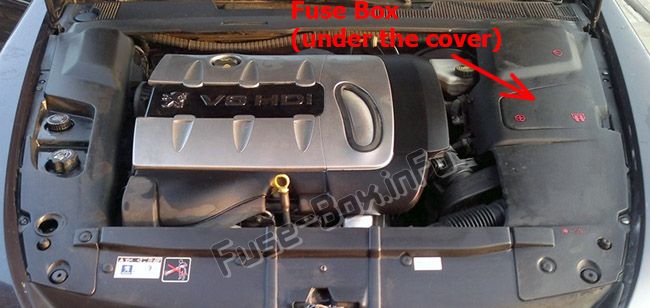

Моторного отсека
Чтобы получить доступ к предохранителям, расположенным в моторном отсеке, снимите крышку и отсоедините крышку блока предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004

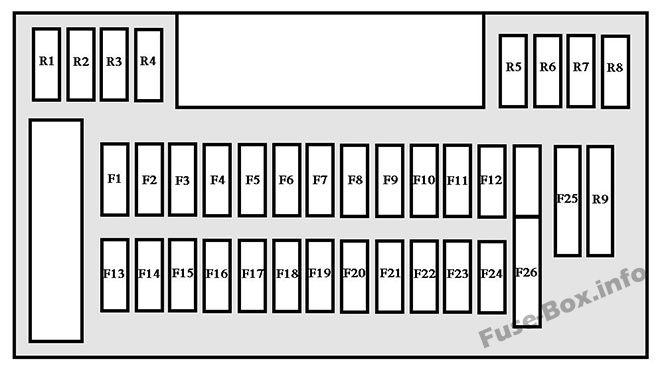

Блок предохранителей на приборной панели
| № | Рейтинг | Функции |
|---|---|---|
| R | Замена предохранителей. | |
| 1 | 30A | Блокировка/блокировка. |
| 2 | 20A | Радиоусилитель. |
| 3 | 30A | Омыватель ветрового стекла. |
| 4 | 30A | Переключатели заднего стекла на задних дверях. |
| 5 | 15A | Электронный иммобилайзер, блок управления монохромным или цветным экраном, панель приборов, блок управления кондиционером, аудиосистемой/телефоном. |
| 6 | 10A | Задний правый стоп-сигнал. |
| 7 | 10 A | Переключатели, подсветка заднего фонаря, передний плафон, задний плафон, задний прикуриватель, подсветка номерного знака, регулировка фар по высоте. |
| 8 | 10 A | Диагностический разъем, блок управления регулировкой высоты фар, ВЧ приемник блокировки, датчик температуры воздуха в салоне, ВЧ приемник давления в шинах. |
| 9 | 20 A | Омыватель фар. |
| 10 | 20 A | Освещение перчаточного ящика, передний прикуриватель, передний и задний плафон, внутреннее зеркало с электрохромным покрытием, наружные зеркала с электроприводом. |
| 11 | 5 A | Блок управления автоматическим включением фар, блок управления подушками безопасности, предохранительное реле автоматического включения фар. |
| 12 | 30 A | Переключатели заднего стекла на клавиатуре водителя, задние окна. |
| 13 | 30 A | Дворники. |
| 14 | 15 A | Не используется. |
| 15 | 15 A | Накладка водительской двери, накладка пассажирской двери. |
| 16 | 15 A | Задний зажигалка. |
| 17 | 5 A | Обогрев наружных зеркал. |
| 18 | 15 A | Задний левый стоп-сигнал, дополнительный стоп-сигнал. |
| 19 | 10 A | Блок управления системой помощи при парковке, блок управления навигацией. |
| 20 | 15 A | Сирена сигнализации, блок управления монохромным экраном или цветным экраном, КВ-приемник, аудиосистема/телефон, блок управления монохромной или цветной навигацией, блок управления присадкой к дизельному топливу. |
| 21 | 15 A | Диагностический разъем, розетка каравана, реле габаритных огней прицепа. |
| 22 | 15 A | Блок управления присадкой дизельного топлива, блок управления памятью сиденья водителя, накладка двери водителя, накладка двери пассажира. |
| 23 | 30 A | Окно водителя, окно пассажира, автоматический реверс люка в крыше, переключатель окна пассажира на накладке двери водителя и накладке двери пассажира. |
| 24 | 10 A | Задний противотуманный фонарь. |
| 25 | 40 A | ПАРК-шунт. |
| 26 | 40 A | Обогрев заднего стекла, усилитель радиоантенны. |

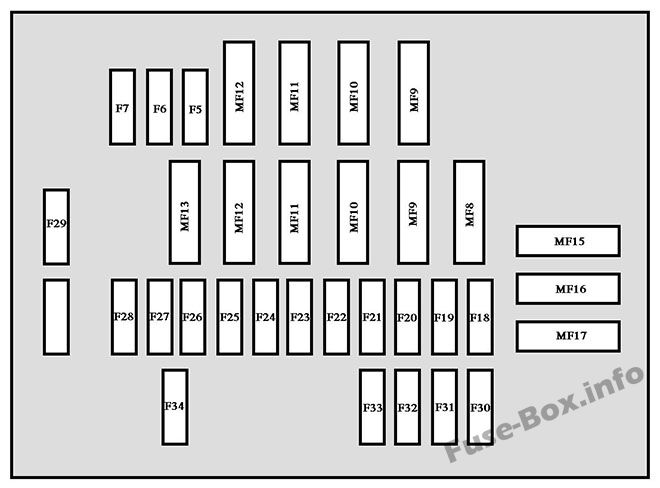

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| 1* | 70 A | Интерфейс встроенных систем (обогрев заднего стекла, подогрев наружных зеркал, стеклоочиститель, стеклоомыватель, омыватель фар). |
| 2* | 50 A | Fan. |
| 3* | 50/60 А | Электродвигатель насоса ESP/гидравлический блок ABS. |
| 4* | 40 A | Вентилятор кондиционера. |
| 5 | 20 A | Звуковой сигнал - Реле управления звуковым сигналом. |
| 6 | 20 A | Левые передние и задние сиденья с подогревом. |
| 7 | 20 A | Подогрев правого переднего и заднего сидений. |
| 8* | 70 A | Встроенный системный интерфейс. |
| 9* | 30 A | Пассажирское сиденье с электроприводом. |
| 10* | 20 A | Блок управления автоматическим освещением фар. |
| 11* | 70 A | Встроенный системный интерфейс. |
| 12* | 70 A | Подача зажигания (+ve аксессуаров / +ve с управлением зажиганием). |
| 13* | 20 A | Блок управления автоматическим освещением фар. |
| 14 | 15 A | Питание реле двойного впрыска. |
| 15* | - | Не используется. |
| 16* | - | Не используется. |
| 17* | 30 A | гидравлический блок ЭСП. |
| 18 | 30 A | Питание зажигания (+ стартер). |
| 19 | 20 A | Блок управления регулируемой подвеской. |
| 20 | 10 A | Реле блока вентиляторов - Предохранительный выключатель круиз-контроля - Выключатель сцепления механической коробки передач - Выключатель фонарей заднего хода механической коробки передач или многофункциональный переключатель автоматической коробки передач - Блок управления автоматическим освещением фар - Датчик скорости автомобиля - Датчик уровня охлаждающей жидкости - Датчик воды в дизельном топливе - Блок управления выключателем питания реле. |
| 21 | 5 A | Блок управления автоматической коробкой передач - Многофункциональный переключатель автоматической коробки передач. |
| 22 | 25 A | Блок управления ЕСП. |
| 23 | 15 A | Дизельное отопление. |
| 24 | 5 A | Блок управления двигателем - Блок управления с двойным управлением. |
| 25 | 10 A | Топливный насос. |
| 26 | 30 A | Блок управления памятью сиденья водителя. |
| 27 | 25 A | Питание реле двойного впрыска. |
| 28 | 10 A | Противообледенительный резистор корпуса дроссельной заслонки, впускной управляющий электромагнитный клапан - расходомер - поршневой деактиватор впрыскивающего насоса - подогрев масла. |
| 29 | 30 A | Воздушный насос, блок управления присадкой к дизельному топливу — инжектор присадки к дизельному топливу. |
| 30 | - | Не может быть использован. |
| 31 | 5 A | Блокировка переключения автоматической коробки передач. |
| 32 | 10 A | Блок управления ESP или ABS. |
| 33 | 15 A | Блок управления автоматической коробкой передач - Многофункциональный переключатель автоматической коробки передач (кроме фонарей заднего хода) - Последовательное управление автоматической коробкой передач. |
| 34 | 5 A | Кислородные датчики - Электромагнитный клапан рециркуляции отработавших газов. Электромагнитный клапан дроссельной заслонки рециркуляции отработавших газов - Электромагнитный клапан регулирования давления наддува. |
| *Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться вашим дилером PEUGEOT. |
2005, 2006

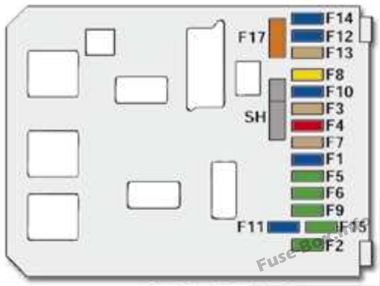

Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Насос переднего стеклоомывателя и датчик уровня жидкости стеклоомывателя. |
| F2 | 30 A | Запирающая и запирающая земля. |
| F3 | 5 A | Подушки безопасности. |
| F4 | 10 A | Выключатель сцепления, двухфункциональный переключатель тормозов, диагностический разъем, датчик ESP, блок подушек безопасности и преднатяжителей, реле кондиционера BCP3, электрохромное зеркало. |
| F5 | 30 A | Передние электрические стеклоподъемники и люк питания. |
| F6 | 30 A | Поставка задних электростеклоподъемников. |
| F7 | 5 A | Переключатель перчаточного ящика, плафоны освещения, лампы для чтения карт, плафоны зеркал. |
| F8 | 20 A | Питание многофункционального дисплея, управления на руле, сирены сигнализации, питания блока предохранителей прицепа. |
| F9 | 30 A | Передние и задние зажигалки (макс. 100 Вт).. |
| F10 | 15 A | Поставка блока управления резервуаром для присадок. |
| F11 | 15 A | Блок управления автоматической коробкой передач Переключатель выбора положений автоматической коробки передач, замок зажигания. |
| F12 | 15 A | Питание блока предохранителей прицепа, комплект громкой связи, реле сидений, блок памяти сидений, датчик дождя и освещенности. |
| F13 | 5 A | Питание блока предохранителей двигателя, питание корректора фар. |
| F14 | 15 A | Питание блока управления системой помощи при парковке, переключателя регулировки фар, панели приборов, кондиционера, блока подушек безопасности и преднатяжителей. |
| F15 | 30 A | Блокировка и блокировка питания. |
| F17 | 40 A | Обогрев заднего стекла и подогрев зеркал. |
| F31 | 5 A | Правый стоп-сигнал. |
| F32 | 5 A | Левый стоп-сигнал. |
| F33 | 5 A | Третий стоп-сигнал. |
| F34 | 5 A | Аудио/телефонное обеспечение. |
| F35 | 5 A | Блок управления системой контроля давления в шинах, CD-чейнджер. |
| F36 | 30 A | Реле пассажирского сиденья. |
| F37 | 30 A | Пассажирское и заднее правое сиденье с подогревом. |
| F38 | 30 A | Водительское и заднее левое сиденье с подогревом. |
| F39 | 30 A | Реле сиденья водителя. |
| F40 | 5 A | Диагностический разъем. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Управление реле блока вентиляторов, дополнительный блок вентиляторов (2,7 л V6 HDI 24V), реле питания блока управления двигателем. |
| F2 | 15 A | Рог. |
| F3 | 10 A | Передние и задние омыватели-дворники. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос и электромагнитный клапан продувки адсорбера. |
| F6 | 10 A | Усилитель руля, блок управления подвеской, автоматическая коробка передач. |
| F7 | 10 A | Блок управления двигателем, блок управления ESP. |
| F8 | 15 A | Катушка стартера. |
| F9 | 10 A | Датчик уровня, обогрев салона (HDI), выключатель СТОП. |
| F10 | 30 A | Приводы управления двигателем (катушка зажигания, электромагнитные клапана, кислородные датчики, блоки управления, форсунки). |
| F11 | 40 A | Реле вентилятора кондиционера. |
| F12 | 30 A | Реле стеклоочистителей. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Воздушный насос (бензин). |
2007
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Насос переднего стеклоомывателя и датчик уровня жидкости стеклоомывателя. |
| F2 | 30 A | Запирающая и запирающая земля. |
| F3 | 5 A | Подушки безопасности. |
| F4 | 10 A | Выключатель сцепления, двухфункциональный переключатель тормозов, диагностический разъем, датчик ESP, электрохромное зеркало. |
| F5 | 30 A | Передние электрические стеклоподъемники и люк питания. |
| F6 | 30 A | Поставка задних электростеклоподъемников. |
| F7 | 5 A | Переключатель перчаточного ящика, плафоны освещения, лампы для чтения карт, плафоны зеркал. |
| F8 | 20 A | Питание многофункционального дисплея, управление рулевым колесом, сирена сигнализации, питание блока предохранителей прицепа, аудиосистема RD4, RT4 GPS аудио/телефон, электрические зеркала и передние и задние электрические стеклоподъемники. |
| F9 | 30 A | Передние и задние зажигалки (макс. 100 Вт). |
| F10 | 15 A | Поставка блока управления резервуаром для присадок. |
| F11 | 15 A | Блок управления автоматической коробкой передач, переключатель выбора положений автоматической коробки передач, замок зажигания. |
| F12 | 15 A | Питание блока предохранителей прицепа, комплект громкой связи, реле сидений, блок памяти сидений, датчик дождя и освещенности. |
| F13 | 5 A | Питание блока предохранителей двигателя. |
| F14 | 15 A | Питание блока управления системой помощи при парковке, панели приборов, кондиционера, блока подушек безопасности и преднатяжителей |
| F15 | 30 A | Блокировка и блокировка питания. |
| F17 | 40 A | Hi-Fi усилитель, подогрев зеркал. |
| F31 | 5A | Правый стоп-сигнал. |
| F32 | 5 A | Левый стоп-сигнал. |
| F33 | 5 A | Третий стоп-сигнал. |
| F34 | - | Не используется. |
| F35 | 5A | Блок управления системой контроля низкого давления в шинах CD-чейнджер. |
| F36 | 30 A | Реле пассажирского сиденья. |
| F37 | 30 A | Пассажирское и заднее правое сиденье с подогревом. |
| F38 | 30 A | Водительское и заднее левое сиденье с подогревом. |
| F39 | 30 A | Реле сиденья водителя. |
| F40 | 5 A | Диагностический разъем. |

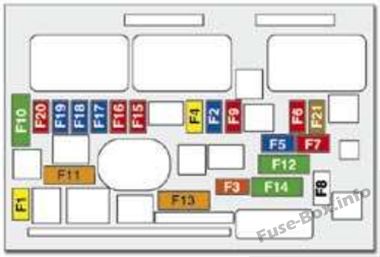

Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Блок управления двигателем |
| F2 | 15 A | Рог. |
| F3 | 10 A | Задняя электрическая шторка. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (кроме 2 л HDI16V и 2,2 л HDI 16V), подогреватель дизельного топлива (2 л HDI 16V), исполнительные механизмы управления двигателем (2,2 л HDI 16V). |
| F6 | 10 A | Усилитель руля, блок управления подвеской, автоматическая коробка передач, блок автоматической регулировки фар. |
| F7 | 10 A | Датчик расхода воздуха двигателя (2,2 л HDI 16V), блок управления ESP. |
| F8 | 25 A | Катушка стартера. |
| F9 | 10 A | Датчик уровня охлаждающей жидкости, обогрев салона (HDI), выключатель СТОП. |
| F10 | 30 A | Приводы управления двигателем (форсунки, катушка зажигания, электромагнитные клапана, лямбда-зонды). |
| F11 | 40 A | Реле вентилятора кондиционера. |
| F12 | 30 A | Реле дворников. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Воздушный насос. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Подогреватель паров масла (2,2 л 16 В и 2 л HDI 16 В), электромагнитный клапан подогрева впускного воздуха (2 л HDI 16 В), датчик расхода воздуха (2 л HDI 16 В), ТНВД (2,2 л HDI 16 В), датчик кислорода, соленоид продувки адсорбера клапана (3 л V6 24V). |
| F20 | 10 A | Датчик воды в дизельном топливе (2 л HDI 16 В и 2,2 л HDI 16 В), электромагнитный клапан регулирования турбонаддува (2 л HDI 16 В), распределительный и выпускной электромагнитные клапаны (3 л V6 24 В). |
| F21 | 10 A | Управление реле блока вентиляторов. |
2009
Блок предохранителей на приборной панели
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 15 A | Насос переднего стеклоомывателя и датчик уровня жидкости стеклоомывателя. |
| F2 | 30 A | Запирающая и запирающая земля. |
| F3 | 5 A | Подушки безопасности. |
| F4 | 10 A | Выключатель сцепления, двухфункциональный переключатель тормозов, диагностический разъем, датчик ESP, электрохромное зеркало. |
| F5 | 30 A | Передние электрические стеклоподъемники и люк питания. |
| F6 | 30 A | Поставка задних электростеклоподъемников. |
| F7 | 5 A | Переключатель перчаточного ящика, плафоны освещения, лампы для чтения карт, плафоны зеркал. |
| F8 | 20 A | Питание многофункционального дисплея, управление рулевым колесом, сирена сигнализации, питание блока предохранителей прицепа, PC Com, электрозеркала и передние и задние электростеклоподъемники. |
| F9 | 30 A | Передние и задние зажигалки (макс. 100 Вт). |
| F10 | 15 A | Поставка блока управления резервуаром для присадок. |
| F11 | 15 A | Блок управления автоматической коробкой передач, переключатель выбора положений автоматической коробки передач, замок зажигания. |
| F12 | 15 A | Питание блока предохранителей прицепа, комплект громкой связи, реле сидений, блок памяти сидений, датчик дождя и освещенности. |
| F13 | 5 A | Питание блока предохранителей двигателя. |
| F14 | 15 A | Питание блока управления системой помощи при парковке, панели приборов, кондиционера, блока подушек безопасности и преднатяжителей. |
| F15 | 30 A | Блокировка и блокировка питания. |
| F17 | 40 A | Hi-Fi усилитель, подогрев зеркал. |
| F31 | 5 A | Правый стоп-сигнал. |
| F32 | 5 A | Левый стоп-сигнал. |
| F33 | 5 A | Третий стоп-сигнал. |
| F34 | - | Не используется. |
| F35 | 5 A | Блок управления системой контроля низкого давления в шинах CD-чейнджер. |
| F36 | 30 A | Реле пассажирского сиденья. |
| F37 | 30 A | Пассажирское и заднее правое сиденье с подогревом. |
| F38 | 30 A | Водительское и заднее левое сиденье с подогревом. |
| F39 | 30 A | Реле сиденья водителя. |
| F40 | 5 A | Диагностический разъем. |
Моторного отсека
| N° | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Блок управления двигателем. |
| F2 | 15 A | Рог. |
| F3 | 10 A | Задняя электрическая шторка. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (кроме 2-литрового HDI 16V), подогреватель дизельного топлива (2-литровый HDI 16V), турбонагнетатель и блок предпускового подогрева дизельного двигателя (2,7-литровый HDI 24V). |
| F6 | 10 A | Усилитель руля, блок управления подвеской, автоматическая коробка передач, блок автоматической регулировки фар. |
| F7 | 10 A | Блок управления ЕСП. |
| F8 | 25 A | Катушка стартера. |
| F9 | 10 A | Датчик уровня охлаждающей жидкости, обогрев салона (HDI), выключатель СТОП. |
| F10 | 30 A | Приводы управления двигателем (форсунки, катушка зажигания, электромагнитные клапана, лямбда-зонды). |
| F11 | 40 A | Реле вентилятора кондиционера. |
| F12 | 30 A | Реле дворников. |
| F13 | 40 A | Питание от встроенного системного интерфейса (положительное зажигание). |
| F14 | 30 A | Воздушный насос. |
| F15 | 10 A | Правая фара дальнего света. |
| F16 | 10 A | Левая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| F19 | 15 A | Подогреватель паров масла (2 л HDI 16V), электромагнитный клапан подогрева впускного воздуха (2 л HDI 16V), датчик расхода воздуха (2 л HDI 16V и 2,7 л V6 HDI 24V), кислородный датчик. |
| F20 | 10 A | Датчик воды в дизельном топливе (2 л HDI 16V), ТНВД (2,7 л V6 HDI 24V), электромагнитный клапан турбонаддува (2 л HDI 16V). |
| F21 | 10 A | Управление реле блока вентиляторов, дополнительный блок вентиляторов (2,7 л V6 HDI 24V). |
