Предохранители и реле Peugeot 807 (2002-2014)

Схемы относятся к указанным годам и вариантам Peugeot 807 (2002-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.

Схема предохранителей Peugeot 807 2002-2014 гг.

Оглавление

Расположение блока предохранителей

Блок предохранителей на приборной панели

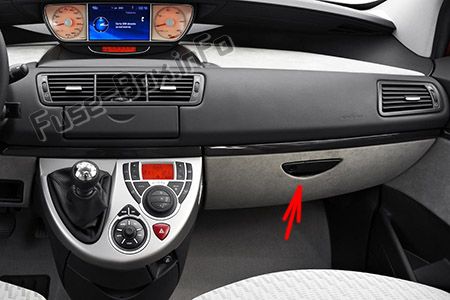

Автомобили с левым рулем: предохранители расположены в нижнем бардачке на приборной панели (правая сторона). Блок предохранителей на приборной панели

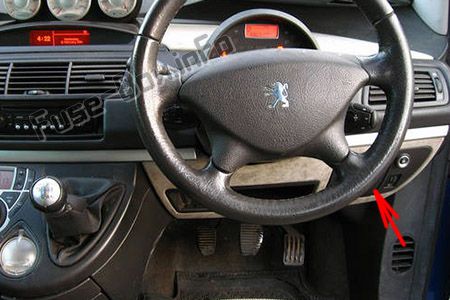

Автомобили с правым рулем: он расположен под панелью (со стороны водителя) Блок предохранителей на приборной панели

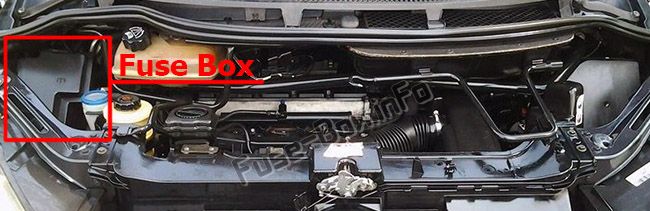

Моторного отсека

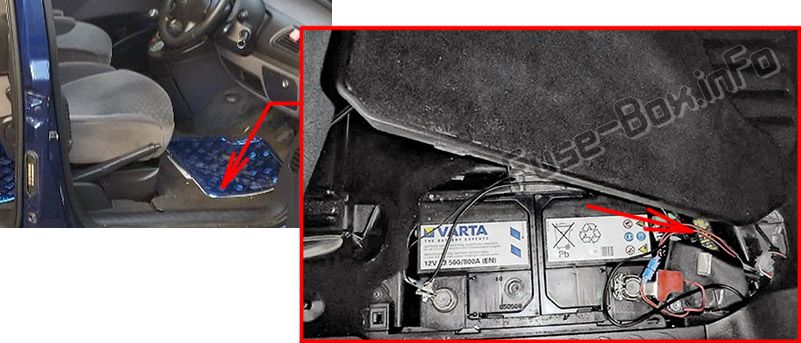

Предохранители на аккумуляторе

Предохранители расположены в аккумуляторном отсеке под полом перед сиденьем с правой стороны. Предохранители на аккумуляторе

Предохранители на аккумуляторе

Схемы блока предохранителей

2002, 2003, 2004

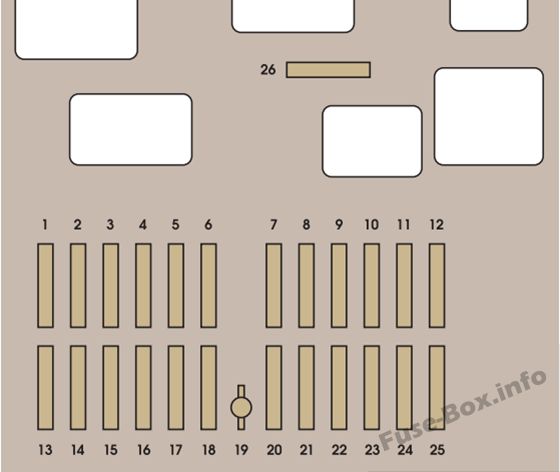

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2002, 2003, 2004)

№	Рейтинг	Функции
1	10 A	Задний противотуманный фонарь.
2	15 A	Стеклоочиститель заднего стекла.
4	15 A	Обеспечение функций через встроенный системный интерфейс.
5	10 A	Левый стоп-сигнал.
7	20 A	Считыватели карт - Зажигалка - Освещение нижнего перчаточного ящика пассажира - Внутреннее зеркало с электрохромным покрытием.
9	30 A	Передние электрические стеклоподъемники - Передний люк.
10	20 A	Диагностический разъем - разъем прицепа.
11	15 A	Сигнализация - Телематика - Аудиоаппаратура - Многофункциональные дисплеи - Управление на руле -Фильтр твердых частиц.
12	10 A	Правые габаритные огни — Освещение номерного знака — Освещение панели кондиционирования воздуха — Плафоны подсветки салона.
14	30 A	Центральный замок - Блокировка.
15	30 A	Задние окна.
16	5 A	Питание блока управления подушками безопасности через встроенный системный интерфейс
17	15 A	Правый стоп-сигнал, 3-й стоп-сигнал - стоп-сигналы прицепа.
18	10 A	Питание диагностического разъема — Датчики педали тормоза и сцепления.
19	40 A	ПАРК-шунт.
20	10 A	Питание аудиоаппаратуры через встроенный системный интерфейс.
22	10 A	Левые габаритные огни — габаритные огни прицепа.
23	15 A	Сирена сигнализации - Блок управления автоматической коробкой передач.
24	15 A	Подача помощи при парковке сзади через встроенный системный интерфейс.
26	40 A	Обогрев заднего стекла.

Моторного отсека

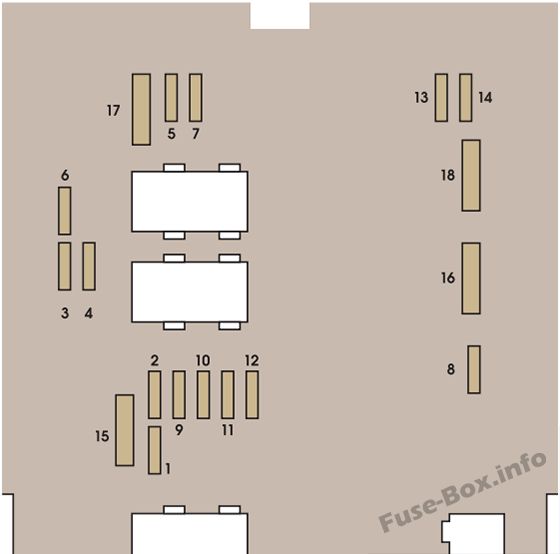

Назначение предохранителей в моторном отсеке (2002, 2003, 2004)

N°	Рейтинг	Функции
1	10 A	Переключатель фонарей заднего хода механической коробки передач - Ксеноновые фары - Управление реле блока вентилятора - Уровень охлаждающей жидкости двигателя - Подогреватель масла или блок предварительного подогрева (Дизель) - Датчик скорости автомобиля или датчик расхода воздуха (Дизель).
2	15 A	Топливный насос — электромагнитные клапаны рециркуляции отработавших газов и регулирования давления наддува (дизель).
3	10 A	Блок управления ABS или ESP.
4	10 A	Плюс питания корпуса электропроводки двигателя
5	10 A	Не используется или форсунка сажевого фильтра (дизель) - Блок управления сажевым фильтром (дизель).
6	15 A	Передние противотуманные фары.
7	20 A	Насос омывателя фар.
8	20 A	Питание через реле корпуса электропроводки двигателя - Управление реле вентиляторного блока (Дизель) - Электромагнитные клапаны регулирования высокого давления дизеля и рециркуляции отработавших газов (Дизель).
9	15 A	Левый ближний свет - Регулятор высоты фар.
10	15 A	Правый ближний свет.
11	10 A	Левый дальний свет.
12	10 A	Правый дальний свет.
13	15 A	Рог.
14	10 A	Передние и задние насосы омывателя-очистителя.
15	30 A	Кислородный датчик - Форсунки - Катушка зажигания - Электромагнитные клапаны адсорбера, газораспределения и рециркуляции отработавших газов (бензин) - Электромагнитный клапан ТНВД (дизель).
16	30 A	Не используется или воздушный насос (бензин).
17	30 A	Передний дворник.
18	40 A	Дополнительные воздуходувки.
1*	50 A	Блок вентилятора (высокая скорость).
2 -	50 A	Блок управления ABS или блок управления ESP.
3*	30 A	Не используется ни электромагнитный клапан ESP, ни Дополнительный подогрев (Дизель).
4*	60 A	Поставка встроенного системного интерфейса 1.
5*	70 A	Поставка встроенного системного интерфейса 2.
6*	30 A	Блок вентилятора (низкая скорость).
7*	40 A	Электронный иммобилайзер.
8*	50 A	Вентиляторы кондиционеров.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2002, 2003, 2004)

N°	Рейтинг	Функции
1*	40 A	Правая электрическая сдвижная боковая дверь.
2*	40 A	Левая электрическая сдвижная боковая дверь.
3*	30 A	Привет-Fi усилитель.
4*	30 A	Не используется или Дополнительный подогрев (Дизель).
29	—	Не используется.
30	—	Не используется.
31	—	Не используется.
32	25 A	Водительское сиденье с электроприводом.
33	25 A	Пассажирское сиденье с электроприводом.
34	20 A	Люк 3-го ряда.
35	20 A	Люк 2 ряда.
36	10 A	Пассажирское сиденье с подогревом.
37	10 A	Водительское сиденье с подогревом.
38	15 A	Электрический замок от детей.
39	20 A	Розетка 12 В для аксессуаров 3-го ряда.
40	20 A	Розетка 12 В для аксессуаров 2-го ряда.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

2005

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2005 г.)

№	Рейтинг	Функции
1	10 A	Задний противотуманный фонарь.
2	15 A	Стеклоочиститель заднего стекла.
4	15 A	Обеспечение функций через встроенный системный интерфейс.
5	10 A	Левый стоп-сигнал.
7	20 A	Считыватели карт - Зажигалка - Освещение нижнего перчаточного ящика пассажира - Внутреннее зеркало с электрохромным покрытием.
9	30 A	Передние электрические стеклоподъемники - Передний люк.
10	20 A	Диагностический разъем - разъем прицепа.
11	15 A	Сигнализация - Телематика - Аудиоаппаратура - Многофункциональные дисплеи - Управление на руле -Фильтр твердых частиц.
12	10 A	Правые габаритные огни — Освещение номерного знака — Освещение панели кондиционирования воздуха — Плафоны подсветки салона.
14	30 A	Центральный замок - Блокировка.
15	30 A	Задние окна.
16	5 A	Питание блока управления подушками безопасности через встроенный системный интерфейс
17	15 A	Правый стоп-сигнал, 3-й стоп-сигнал - стоп-сигналы прицепа.
18	10 A	Питание диагностического разъема — Датчики педали тормоза и сцепления.
19	40 A	ПАРК-шунт.
20	10 A	Питание аудиоаппаратуры через встроенный системный интерфейс.
22	10 A	Левые габаритные огни — габаритные огни прицепа.
23	15 A	Сирена сигнализации - Блок управления автоматической коробкой передач.
24	15 A	Подача помощи при парковке сзади через встроенный системный интерфейс.
26	40 A	Обогрев заднего стекла.

Моторного отсека

Назначение предохранителей в моторном отсеке (2005 г.)

N°	Рейтинг	Функции
1	10 A	Переключатель фонарей заднего хода механической коробки передач - Ксеноновые фары - Управление реле блока вентилятора - Уровень охлаждающей жидкости двигателя - Масляный фильтр или блок предпускового подогрева (Дизель) - Датчик скорости автомобиля или датчик расхода воздуха (Дизель).
2	15 A	Топливный насос — электромагнитные клапаны рециркуляции отработавших газов и регулирования давления наддува (дизель).
3	10 A	Блок управления ABS или ESP.
4	10 A	Плюс питания блока предохранителей двигателя.
5	10 A	Не используется или форсунка сажевого фильтра (дизель) - Блок управления сажевым фильтром (дизель).
6	15 A	Передние противотуманные фары.
7	20 A	Насос омывателя фар.
8	20 A	Питание через реле блока предохранителей двигателя - Управление реле блока вентилятора (дизель) - Электромагнитные клапаны регулирования высокого давления дизеля и рециркуляции отработавших газов (дизель).
9	15 A	Реле ближнего света (только автомобили без ксеноновых фар) - Регулятор высоты фар.
10	15 A	Реле ближнего света (только автомобили без ксеноновых фар).
11	10 A	Левый дальний свет.
12	10 A	Правый дальний свет.
13	15 A	Рог.
14	10 A	Передние и задние насосы омывателя-очистителя.
15	30 A	Кислородный датчик - Форсунки - Катушка зажигания - Электромагнитные клапаны адсорбера, газораспределения и рециркуляции отработавших газов (бензин) - Электромагнитный клапан ТНВД (дизель).
16	30 A	Не используется или воздушный насос (бензин).
17	30 A	Передний дворник.
18	40 A	Дополнительные воздуходувки.
1*	50 A	Блок вентилятора (высокая скорость).
2*	50 A	Блок управления ABS или блок управления ESP.
3*	30 A	Не используется ни электромагнитный клапан ESP, ни Дополнительный подогрев (Дизель).
4*	60 A	Поставка встроенного системного интерфейса 1.
5*	70 A	Поставка встроенного системного интерфейса 2.
6*	30 A	Блок вентилятора (низкая скорость).
7*	40 A	Электронный иммобилайзер.
8*	50 A	Вентиляторы кондиционеров.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2005 г.)

N°	Рейтинг	Функции
1*	40 A	Правая электрическая сдвижная боковая дверь.
2*	40 A	Левая электрическая сдвижная боковая дверь.
3*	30 A	Не используется.
4*	30 A	Не используется или Дополнительный подогрев (Дизель).
29	-	Не используется.
30	10 A	Правая фара ближнего света (автомобили не оснащены только ксеноновыми фарами).
31	10 A	Левая фара ближнего света (автомобиль не оснащен только ксеноновыми фарами).
32	25 A	Водительское сиденье с электроприводом.
33	25 A	Пассажирское сиденье с электроприводом.
34	20 A	Люк 3-го ряда.
35	20 A	Люк 2 ряда.
36	10 A	Пассажирское сиденье с подогревом.
37	10 A	Водительское сиденье с подогревом.
38	15 A	Электрический замок от детей.
39	20 A	Розетка 12 В для аксессуаров 3-го ряда.
40	20 A	Розетка для аксессуаров 12 В, 2-й ряд.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

2006

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2006 г.)

N	Рейтинг	Функции
1	10 A	Задние противотуманные фары.
2	15 A	Стеклоочиститель заднего стекла.
4	15 A	Обеспечение функций через встроенный системный интерфейс.
5	10 A	Левый стоп-сигнал.
7	20 A	Считыватели карт - Зажигалка - Освещение нижнего перчаточного ящика пассажира - Электрохромное внутреннее зеркало.
9	30 A	Передние электрические стеклоподъемники - Передний люк.
10	20 A	Диагностический разъем.
11	15 A	Сигнализация - Телематика - Аудиооборудование - Многофункциональные экраны - Управление на руле - Выбросы твердых частиц
12	10 A	Правые габаритные огни — Освещение номерного знака — Освещение кондиционера — Плафоны освещения салона.
14	30 A	Центральный замок - Блокировка.
15	30 A	Задние окна.
16	5 A	Питание ЭБУ подушек безопасности через встроенный системный интерфейс.
17	15 A	Правый стоп-сигнал - Дополнительный стоп-сигнал - Стоп-сигналы прицепа.
18	10 A	Питание диагностического разъема - Выключатели педали тормоза и сцепления - Питание блока отключения электропривода сдвижных боковых дверей.
19	40 A	ПАРК-шунт.
20	10 A	Питание аудиоаппаратуры через встроенный системный интерфейс.
22	10 A	Левые габаритные огни — габаритные огни прицепа.
23	15 A	Сирена сигнализации - ЭБУ автоматической коробки передач.
24	15 A	Подача помощи при парковке сзади через встроенный системный интерфейс.
26	40 A	Обогрев заднего стекла.

Моторного отсека

Назначение предохранителей в моторном отсеке (2006 г.)

№	Рейтинг	Функции
1	10 A	Переключатель фонарей заднего хода механической коробки передач - Ксеноновые фары Управление реле вентиляторного блока - Уровень охлаждающей жидкости двигателя - Подогреватель масла или блок предпускового подогрева (дизель) - Датчик скорости автомобиля или расходомер воздуха (дизель).
2	15 A	Топливный насос — электромагнитные клапаны рециркуляции отработавших газов и регулирования давления наддува (дизель).
3	10 A	ЭБУ АБС или ЭБУ ESP.
4	10 A	Плюс питания блока предохранителей двигателя.
5	10 A	Неиспользуемая форсунка или форсунка сажевого фильтра (дизель) — ЭБУ сажевого фильтра (дизель).
6	15 A	Передние противотуманные фары.
7	20 A	Насос омывателя фар.
8	20 A	Питание через блок предохранителей двигателя — управление реле блока вентилятора (дизель) — электромагнитные клапаны регулировки высокого давления дизеля и рециркуляции отработавших газов (дизель)
9	15 A	Реле ближнего света фар (только автомобили, не оснащенные ксеноновыми фарами) - Регулятор высоты фар.
10	15 A	Реле ближнего света фар (только автомобили без ксеноновых фар).
11	10 A	Левая фара дальнего света.
12	10 A	Правая фара дальнего света.
13	15 A	Рог.
14	10 A	Насосы омывателей лобового и заднего стекол.
15	30 A	Кислородный датчик - Форсунки - Катушка зажигания - Электромагнитные клапаны адсорбера, распределения и рециркуляции отработавших газов (бензин) - Электромагнитный клапан ТНВД (Дизель).
16	30 A	Неиспользованный или воздушный насос (бензин).
17	30 A	Передние стеклоочистители.
18	40 A	Дополнительные воздуходувки.
1*	50 A	Блок вентилятора (высокая скорость).
2*	50 A	ЭБУ АБС или ЭБУ ESP.
3*	30 A	Неиспользуемый или электромагнитный клапан ESP или Дополнительный подогрев (Дизель).
4*	60 A	Поставка встроенного системного интерфейса 1.
5*	70 A	Поставка встроенного системного интерфейса 2.
6*	30 A	Блок вентилятора (низкая скорость).
7*	40 A	Электронный иммобилайзер двигателя.
8*	50 A	Вентиляторы кондиционеров.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2006 г.)

№	Рейтинг	Функции
1 *	40 A	Правая электрическая сдвижная боковая дверь.
2 *	40 A	Левая электрическая сдвижная боковая дверь.
3 *	40 A	Неиспользуемое или прицепное соединение.
4 *	30 A	Неиспользуемый или Дополнительный обогрев (Дизель).
29	-	Неиспользованный.
30	10 A	Правая фара ближнего света (автомобили не оснащены только ксеноновыми фарами).
31	10 A	Левая фара ближнего света (автомобиль не оснащен только ксеноновыми фарами).
32	25 A	Водительское сиденье с электроприводом.
33	25 A	Пассажирское сиденье с электроприводом.
34	20 A	Люк 3-го ряда.
35	20 A	Люк 2 ряда.
36	10 A	Пассажирское сиденье с подогревом.
37	10 A	Водительское сиденье с подогревом.
38	15 A	Электрический замок от детей.
39	20 A	Розетка 12 В для аксессуаров, 3-й ряд.
40	20 A	Розетка для аксессуаров 12 В, 2-й ряд.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

2007, 2008, 2009

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2007, 2008, 2009)

N°	Номинал (амперы)	Функции
1	15	Задний стеклоочиститель.
2	-	Не используется.
3	5	Блок управления подушками безопасности.
4	10	Датчик угла поворота рулевого колеса, Диагностический разъем, Датчик ESP, Кондиционер с ручным управлением, Выключатель сцепления, Высота светового пучка фар, Насос сажевого фильтра, Электрохромное внутреннее зеркало
5	30	Электрозеркала, Электромотор стеклоподъемников.
6	30	Электростеклоподъемники передних дверей, люк 1 ряда.
7	5	Освещение плафонов, освещение перчаточного ящика, освещение плафонов зеркал.
8	20	Многофункциональный дисплей, сирена противоугонной сигнализации, аудиоаппаратура, чейнджер компакт-дисков, аудио/телефон, блок предохранителей прицепа, блок управления присадкой к дизельному топливу, блок управления обнаружением недостаточного давления в шинах, блок управления модулем сдвижных дверей.
9	30	Более легкий.
10	15	Переключение рулевого колеса, Блок предохранителей прицепа.
11	15	Диагностический разъем, Замок зажигания, Автоматическая коробка передач.
12	15	Блок памяти сиденья водителя, Электропривод сиденья пассажира, Блок управления подушками безопасности, Блок управления системой помощи при парковке, Кнопки боковых сдвижных дверей
13	5	Блок предохранителей двигателя, Блок предохранителей прицепа.
14	15	Датчик дождя, Автоматический кондиционер, Панель приборов, Люк, Блок сигнальных ламп одометра, Управление аудио-телематикой.
15	30	Блокировка/разблокировка/блокировка доступа.
16	-	Не используется.
17	40	Обогрев заднего стекла.

Моторного отсека

Назначение предохранителей в моторном отсеке (2007, 2008, 2009)

N°	Номинал (амперы)	Функции
1	20	Блок управления двигателем, Системы подачи топлива и подачи воздуха, Вентиляторный узел.
2	15	Рог.
3	10	Передние и задние насосы омывателя-очистителя.
4	20	Насос омывателя фар.
5	15	Система подачи топлива.
6	10	Усилитель руля, Дополнительный выключатель педали тормоза, Блок управления автоматической коробкой передач.
7	10	Тормозная система (ABS/ESP).
8	20	Управление стартером.
9	10	Блок управления двигателем.
10	30	Системы подачи топлива и подачи воздуха, Системы контроля выбросов.
11	40	Передний кондиционер.
12	30	Стеклоочистители.
13	40	Встроенный системный интерфейс.
14	30	Не используется.
1*	50	Вентиляторы кондиционеров.
2*	40	Тормозная система (ABS/ESP).
3 *	30	Тормозная система (ABS/ESP).
4 *	60	Поставка встроенного системного интерфейса.
5 *	70	Поставка встроенного системного интерфейса.
6*	20	Дополнительный подогрев (Дизель).
7 *		Не используется.
8*		Не используется.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2007, 2008, 2009)

N°	Номинал (амперы)	Функции
1 *	40	Сдвижная боковая дверь с электроприводом.
2 *	40	Сдвижная боковая дверь с электроприводом.
3 *	-	Не используется.
4 *	40	Блок предохранителей прицепа.
31	5	Главный выключатель тормоза.
32	25	Запоминание места водителя.
33	25	Запоминание места пассажира.
34	20	Люк в крыше 3 ряд.
35	20	Люк 2 ряда.
36	10	Пассажирское сиденье с подогревом.
37	10	Водительское сиденье с подогревом.
38	15	Фары дальнего света (ксеноновые лампы).
39	20	Розетка для принадлежностей 12 В, ряд 3.
40	20	Розетка для принадлежностей 12 В ряд 2.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

2010, 2011, 2012, 2013

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2010, 2013)

N°	Номинал (амперы)	Функции
1	15	Задний стеклоочиститель.
2	-	Не используется.
3	5	Блок управления подушками безопасности.
4	10	Датчик угла поворота рулевого колеса, Диагностический разъем, Датчик ESP, Кондиционер с ручным управлением, Выключатель сцепления, Высота светового пучка фар, Насос сажевого фильтра, Электрохромное внутреннее зеркало.
5	30	Электрические зеркала, электродвигатель стеклоподъемника пассажира, люк в крыше 1 ряда.
6	30	Поставка передних электростеклоподъемников.
7	5	Подсветка салона, подсветка перчаточного ящика, подсветка зеркал заднего вида, подсветка развлекательного экрана, ряд 2.
8	20	Многофункциональный дисплей, сирена противоугонной сигнализации, аудиоаппаратура, чейнджер компакт-дисков, аудио/телефон, блок управления присадкой к дизельному топливу, блок управления датчиком низкого давления в шинах, блок управления модулем сдвижных дверей.
9	30	Более легкий.
10	15	Переключение рулевого колеса, Блок предохранителей прицепа.
11	15	Диагностический разъем, Замок зажигания, Автоматическая коробка передач (4-ступенчатая).
12	15	Блок памяти сиденья водителя, Сиденье пассажира с электроприводом, Блок управления подушками безопасности, Блок управления системой помощи при парковке, Кнопки боковых сдвижных дверей, Комплект громкой связи, Автоматическая коробка передач (6-ступенчатая).
13	5	Блок предохранителей двигателя, Блок предохранителей прицепа.
14	15	Датчик дождя, Автоматический кондиционер, Панель приборов, Люк, Блок сигнальных ламп одометра, Управление аудио-телематикой.
15	30	Блокировка замка пассажира.
16	30	Блокировка/разблокировка доступа.
17	40	Обогрев заднего стекла.

Моторного отсека

Назначение предохранителей в моторном отсеке (2010, 2013)

N°	Номинал (амперы)	Функции
1	20	Блок управления двигателем. Системы подачи топлива и подачи воздуха, Вентиляторная установка.
2	15	Рог.
3	10	Передние и задние насосы омывателя-очистителя.
4	20	Насос омывателя фар.
5	15	Система подачи топлива.
6	10	Усилитель руля, Дополнительный выключатель педали тормоза, Блок управления автоматической коробкой передач, Датчик расхода воздуха, Автоматический корректор фар с ксеноновыми лампами.
7	10	Тормозная система (ABS/ESP).
8	20	Управление стартером.
9	10	Главный выключатель тормоза.
10	30	Системы подачи топлива и подачи воздуха, Системы контроля выбросов.
11	40	Передний кондиционер.
12	30	Стеклоочистители.
13	40	Встроенный системный интерфейс.
14	30	Не используется.
15	30	Управление блокировкой/разблокировкой/блокировкой от детей.

Предохранители на аккумуляторе

Назначение предохранителей на аккумулятор (2010, 2013)

N°	Номинал (амперы)	Функции
1*	40	Сдвижная боковая дверь с электроприводом.
2*	40	Сдвижная боковая дверь с электроприводом.
3*	-	Не используется.
4*	40	Блок предохранителей прицепа.
31	5	Главный выключатель тормоза.
32	25	Запоминание места водителя.
33	25	Запоминание места пассажира.
34	20	Люк в крыше 3 ряд.
35	20	Люк 2 ряда.
36	10	Пассажирское сиденье с подогревом.
37	10	Сиденье водителя с подогревом.
38	15	Не используется.
39	20	Розетка для принадлежностей 12 В, ряд 3.
40	20	Розетка для принадлежностей 12 В ряд 2.
		* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.
