Предохранители и реле Peugeot Bipper (2008-2015)

Схемы относятся к указанным годам и вариантам Peugeot Bipper (2008-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.

Схема предохранителей Peugeot Bipper 2008-2015

Предохранители прикуривателя (розетка) в Peugeot Bipper Это предохранители F94 (прикуриватель), F96 (розетка на 12 В) в блоке предохранителей приборной панели и предохранители F15 (разъем на 12 В), F85 (прикуриватель — розетка на 12 В) в блоке предохранителей в моторном отсеке.

Оглавление

Расположение блока предохранителей

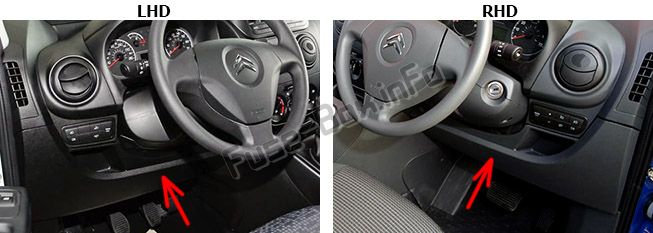

Блок предохранителей на приборной панели

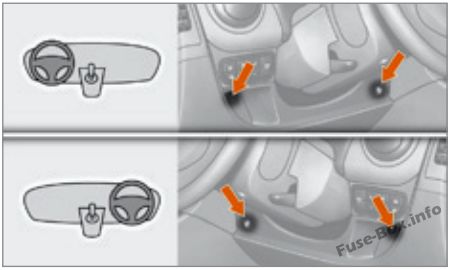

Чтобы получить доступ к предохранителям приборной панели, открутите 2 винта с помощью ключа зажигания и наклоните корпус. Блок предохранителей на приборной панели

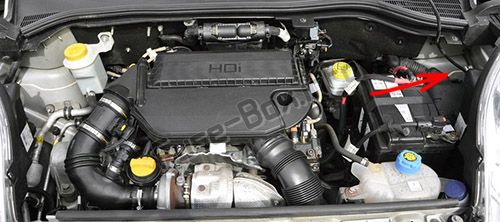

Моторного отсека

Чтобы получить доступ к предохранителям в моторном отсеке, снимите разъем левой передней фары, затем отсоедините крышку блока предохранителей. Моторного отсека

Схемы блока предохранителей

2008, 2009

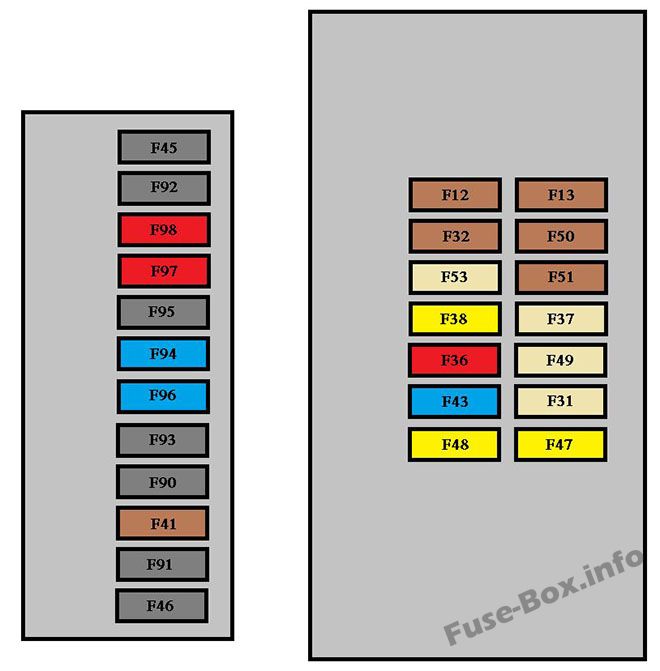

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2008, 2009)

№	Сила тока	Функции
F12	7,5 А	Питание правой фары ближнего света
F13	7,5 А	Питание левой фары ближнего света — регулятор высоты фары
F31	5 A	Выключатель питания блока управления двигателем
F32	7,5 А	Передний свет — передний плафон — лампа заднего плафона
F36	10 A	Аудиоаппаратура - предварительная комплектация мобильного телефона - панель управления кондиционером - диагностический разъем EODB
F37	5 A	Стоп-сигнал - приборная панель
F38	20 A	Блокировка дверей
F43	15 A	Насос дворников
F47	20 A	Питание электродвигателя стеклоподъемника водителя
F48	20 A	Питание электродвигателя стеклоподъемника пассажира
F49	5 A	Блок управления системой помощи при парковке — выключатель заднего освещения — наружные зеркала с электроприводом
F50	7,5 А	Блок управления подушками безопасности
F51	5 A	Включите педаль тормоза - включите педаль сцепления
F53	5 A	Панель приборов - задние противотуманные фары

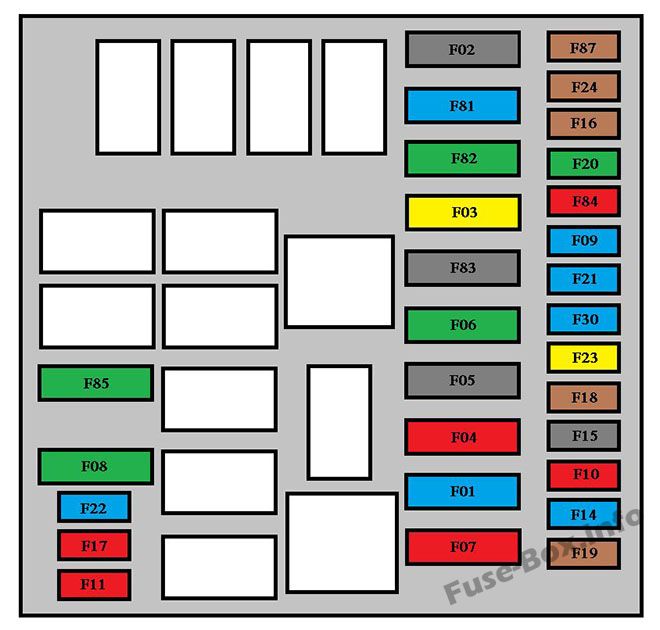

Моторного отсека

Назначение предохранителей в моторном отсеке (2008, 2009)

№	Сила тока	Функции
F01	60 A	Устройство управления
F03	20 A	Стартовое питание
F04	40 A	Подача насоса гидравлического блока ABS
F06	30 A	Управление односкоростным вентилятором
F07	40 A	Управление высокоскоростным вентилятором
F08	30 A	Насос кондиционера
F10	10 A	Horn
F11	10 A	Подача вторичного заряда управления двигателем
F14	15 A	Фары дальнего света
F16	7.5A	Блок управления двигателем — блок управления пилотируемой механической коробкой передач
F17	15 A	Питание катушки зажигания, форсунок, центрального блока управления двигателем
F18	7.5A	Блок управления двигателем (1.4 HDi)
F19	7.5A	Компрессор кондиционера
F20	30 A	Питание обогрева заднего стекла, электрообогрева наружных зеркал заднего вида
F21	15 A	1.4 бензин управление двигателем, катушка реле T09 (HDi)
F22	20 A	Блок управления двигателем (1.4 HDi), бензонасос
F23	20 A	Поставка электромагнитных клапанов гидравлического блока ABS
F24	7.5A	ABS
F30	15 A	Противотуманные фары
F81	60 A	Блок предварительного нагрева
F82	30 A	Насос с ручной коробкой передач с пилотным управлением - питание с механической коробкой передач с пилотным управлением
F84	10 A	Блок управления пилотируемой механической коробкой передач и электромагнитные клапаны
F85	30 A	Зажигалка - розетка для аксессуаров 12 В
F87	7.5A	Фонари заднего хода - датчик воды в дизельном топливе

2010, 2011, 2012, 2013, 2014, 2015

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2010-2015 гг.)

№	Рейтинг	Функции
F12	7,5 А	Питание правой фары ближнего света
F13	7,5 А	Питание левой фары ближнего света — регулятор высоты фар
F31	5 A	Выключатель питания блока управления двигателем
F32	7,5 А	Передний фонарь — передний плафон — задний плафон
F36	10 A	Аудиосистема - предварительное оборудование для мобильного телефона - панель управления кондиционером - диагностический разъем EODB
F37	5 A	Стоп-сигнал - приборная панель
F38	20 A	Дверной замок
F43	15 A	Насос стеклоомывателя
F47	20 A	Питание электродвигателя стеклоподъемника водителя
F48	20 A	Питание электродвигателя стеклоподъемника пассажира
F49	5 A	Блок управления парктроником — выключатель заднего освещения — электрические зеркала заднего вида — блок управления объемной сигнализацией
F50	7,5 А	Блок управления подушками безопасности
F51	7,5 А	Включить педаль тормоза — включить педаль сцепления — органы управления наружными зеркалами — центральная система Bluetooth
F53	5 A	Панель приборов - задние противотуманные фары
F41	7,5 А	Обдув наружного зеркала заднего вида.
F94	15 A	Зажигалка.
F96	15 A	Розетка для аксессуаров 12 В.
F97	10 A	Сиденье с подогревом, сторона водителя.
F98	10 A	Сиденье с подогревом, сторона пассажира.

Моторного отсека

Назначение предохранителей в моторном отсеке (2010-2015 гг.)

№	Рейтинг	Функции
F01	60 A	Устройство управления
F02	40 A	Вентилятор салона.
F03	20 A	Питание стартера
F04	40 A	Подача насоса гидравлического блока ABS
F06	30 A	Управление односкоростным вентилятором охлаждения
F07	40 A	Управление высокоскоростным вентилятором охлаждения
F08	30 A	Компрессор кондиционера
F09	15 A	Жгут фаркопа.
F10	10 A	Horn
F11	10 A	Питание вторичной нагрузки системы управления двигателем
F14	15 A	Фары дальнего света
F15	15 A	Розетка для аксессуаров 12 В.
F16	7,5 А	Блок управления двигателем — электронный блок управления коробкой передач и рычагом переключения передач — катушка реле Т20
F17	15 A	Питание катушки зажигания - форсунки - блок управления двигателем (1.3 HDi)
F18	7,5 А	Блок управления двигателем (1.3 HDi) — катушка реле T09
F19	7,5 А	Компрессор кондиционера
F20	30 A	Питание обогревателя заднего стекла, электрообогрева наружных зеркал заднего вида
F21	15 A	Топливный насос (1,4 бензин и 1,3 HDi)
F22	20 A	Блок управления двигателем (1.3 HDi)
F23	20 A	Поставка электроклапанов гидроблока ABS
F24	7,5 А	ABS
F30	15 A	Противотуманные фары
F81	60 A	Блок предварительного нагрева (1,3 HDi)
F82	30 A	Насос с электронной коробкой передач - питание с электронной коробкой передач
F84	10 A	Электронный блок управления коробкой передач и электроклапаны
F85	30 A	Прикуриватель - розетка для принадлежностей 12 В
F87	7,5 А	Фонари заднего хода - датчик воды в дизельном топливе - датчик расхода воздуха - T02. Т05. Катушки реле Т14, Т17 и Т19 (кроме 1.3 HDi)
F87	5 A	Фонари заднего хода - датчик воды в дизельном топливе - датчик расхода воздуха - T02. Т05. Катушки реле Т14, Т17 и Т19 - датчик состояния заряда АКБ (кроме 1.3 HDi)
