Предохранители и реле Peugeot Boxer (2006-2018)

Схемы относятся к указанным годам и вариантам Peugeot Boxer (2006-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.

Расположение предохранителей Peugeot Boxer 2006-2018

Расположение предохранителей Peugeot Boxer 2006-2018

Расположение блока предохранителей

Блок предохранителей на приборной панели

Блок предохранителей расположен в нижней части приборной панели (слева).

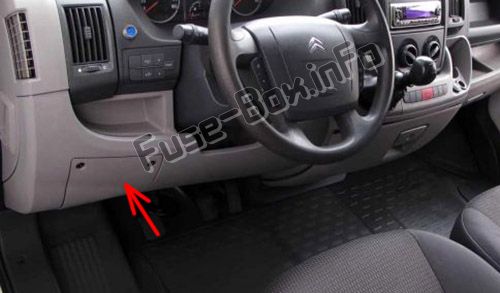

Автомобили с левым рулем:Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

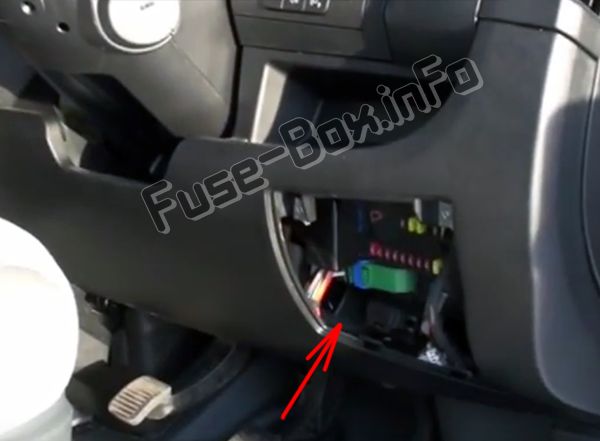

Автомобили с правым рулем:
Блок предохранителей на приборной панели

Снимите болты и наклоните коробку, чтобы получить доступ к предохранителям.Блок предохранителей на приборной панели

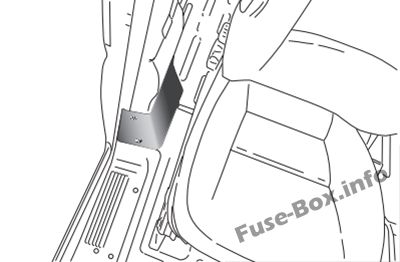

Блок предохранителей в салоне

Автомобили с левым рулем:Блок предохранителей находится в стойке двери пассажира (справа).
Автомобили с правым рулем:он расположен в стойке двери водителя (правая сторона).Блок предохранителей в салоне

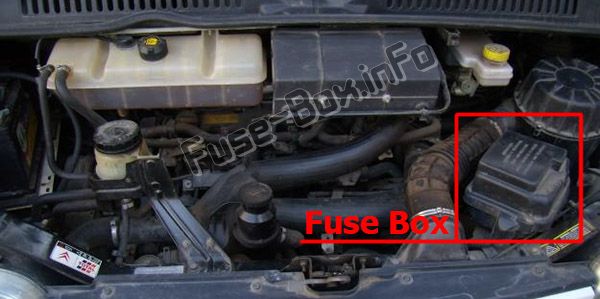

Моторного отсека

Снимите гайки и наклоните коробку, чтобы получить доступ к предохранителям.Моторного отсека

Схемы блока предохранителей

2006

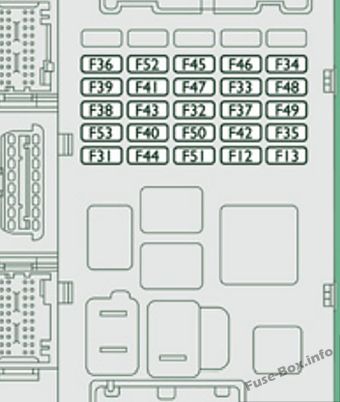

Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2006 г.)
А (ампер)Распределение
127.5Правая фара ближнего света
137.5Левая фара ближнего света — Регулятор высоты фар
317.5Питание реле
3210Освещение салона микроавтобуса - Аварийная сигнализация
3315Задняя розетка 12 В
347.5Не используется
35-Фонари заднего хода - Датчик воды в дизельном топливе
3620Блокировка/разблокировка двери
3710Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов
3810Реле салона
3910Аудиоаппаратура - Диагностический разъем - Сирена сигнализации - Программируемые дополнительные элементы управления обогревом - Элементы управления кондиционером - Хронотахограф
4015Антиобледенение: заднего стекла (левая сторона), зеркала (пассажирская сторона)
4115Обледенение: заднего стекла (правая сторона), зеркала (водительская сторона)
427.5Блок управления и датчик ABS - Датчик ESP - Выключатель стоп-сигналов
4330Мотор стеклоочистителя
4420Зажигалка - Передняя розетка 12 В
457.5Переключатели электростеклоподъемников и зеркал (со стороны водителя) - Электростеклоподъемник пассажира
46-Не используется
4720Электродвигатель стеклоподъемника водителя
4820Пассажирский электродвигатель стеклоподъемника
497.5Датчик дождя/яркости - Аудиооборудование - Электродвигатель стеклоподъемника водителя - Сигнализация - Органы управления на панели приборов
507.5Блок подушек безопасности и преднатяжителей
517.5Хронотахограф - Круиз-контроль - Органы управления кондиционером
527.5Реле салона
537.5Панель приборов - Задние противотуманные фары

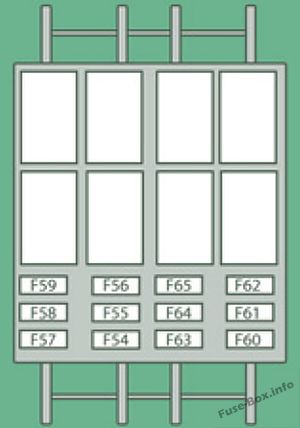

Блок предохранителей в стойке двери

Блок предохранителей в стойке двери

Назначение предохранителей в блоке предохранителей стойки двери (2006 г.)
А (ампер)Распределение
54-Не используется
5515Сиденья с подогревом
5615Задняя розетка 12 В — прикуриватель
5710Двигатель вентиляции/обогрева под сиденьем водителя
5810Указатели поворота
59-Не используется
60-Не используется
61-Не используется
62-Не используется
6310Программируемый выключатель дополнительного нагрева
64-Не используется
6530Задний вентилятор

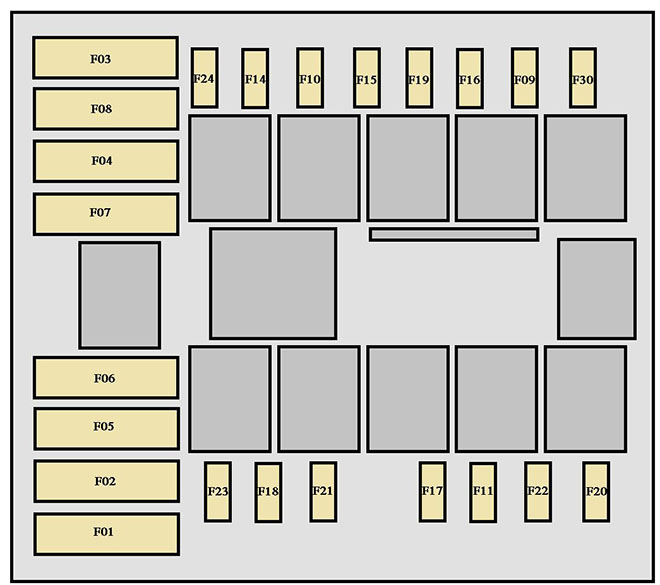

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2006 г.)
А (ампер)Распределение
140Подача насоса ABS/ESP
250Блок подогрева дизельного топлива
330Замок зажигания
420Программируемая дополнительная нагревательная горелка
520Программируемое дополнительное реле управления обогревом
640/60Блок вентилятора (высокая скорость)
740/50Блок вентилятора (низкая скорость)
840Кондиционирование воздуха
920Насос омывателя ветрового стекла
1015Horn
1115Блок предпускового подогрева дизельного двигателя и реле
147.5Правая фара дальнего света
157.5Левая фара дальнего света
167.5Блок управления двигателем
1710Блок управления двигателем
187.5Блок управления двигателем
197.5Компрессор кондиционера
2030Насос омывателя фар
2115Подача топливного насоса
2220Блок управления двигателем
2330Электромагнитные клапаны ABS/ESP
24-Не используется
3015Передние противотуманные фары

2008, 2009, 2010

Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2008, 2009, 2010)
А (ампер)Распределение
127.5Правая фара ближнего света
137.5Левая фара ближнего света — Регулятор высоты фар
317.5Питание реле
3210Освещение салона микроавтобуса - Аварийная сигнализация
3315Задняя розетка 12 В
34-Не используется
357.5Фонари заднего хода - Датчик воды в дизельном топливе
3615Блокировка/разблокировка двери
377.5Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов
3810Реле салона
3910Аудиоаппаратура - Диагностический разъем - Сирена сигнализации - Программируемое дополнительное управление обогревом
4015Антиобледенение: заднего стекла (левая сторона), зеркала (пассажирская сторона)
4115Антиобледенение: заднего стекла (правая сторона), зеркала (водительская сторона)
427.5Блок управления и датчик ABS - Датчик ESP - Выключатель стоп-сигналов
4330Мотор стеклоочистителя
4420Зажигалка - Передняя розетка 12 В
457.5Переключатели электростеклоподъемников и зеркал (со стороны водителя) - Электростеклоподъемник пассажира
46-Не используется
4720Электродвигатель стеклоподъемника водителя
4820Пассажирский электродвигатель стеклоподъемника
497.5Датчик дождя/яркости — Аудиооборудование — Электродвигатель стеклоподъемника водителя — Сигнализация — Органы управления на панели приборов
507.5Блок подушек безопасности и преднатяжителей
517.5Хронотахограф - Круиз-контроль - Органы управления кондиционером
527.5Реле салона
537.5Панель приборов - Задние противотуманные фары

Блок предохранителей в стойке двери

Блок предохранителей в стойке двери

Назначение предохранителей в блоке предохранителей стойки двери (2008, 2009, 2010)
А (ампер)Распределение
54-Не используется
5515Сиденья с подогревом
5615Задняя розетка 12 В — прикуриватель
5710Двигатель вентиляции/обогрева под сиденьем водителя
5810Указатели поворота
597.5Пневматическая подвеска
60-Не используется
61-Не используется
62-Не используется
6310Программируемый выключатель дополнительного нагрева
64-Не используется
6530Задний вентилятор

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2008, 2009, 2010)
А (ампер)Распределение
140Подача насоса ABS/ESP
250Блок подогрева дизельного топлива
330Замок зажигания
420Программируемая дополнительная нагревательная горелка
520Программируемое дополнительное реле управления обогревом
640/60Блок вентилятора (высокая скорость)
740/50Блок вентилятора (низкая скорость)
840Кондиционирование воздуха
920Насос омывателя ветрового стекла
1015Horn
117.5Блок предпускового подогрева дизельного двигателя и реле
147.5Правая фара дальнего света
157.5Левая фара дальнего света
167.5Блок управления двигателем
1710Блок управления двигателем
187.5Блок управления двигателем
197.5Компрессор кондиционера
2030Насос омывателя фар
2115Подача топливного насоса
2220Блок управления двигателем
2330Электромагнитные клапаны ABS/ESP
24-Не используется
3015Передние противотуманные фары

2011

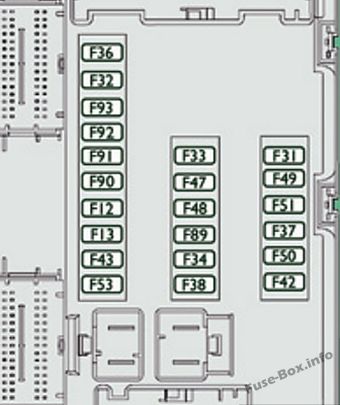

Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2011 г.)
А (ампер)Распределение
127.5Правая фара ближнего света
137.5Левая фара ближнего света
315Питание реле
327.5Внутреннее освещение
3320Датчик батареи
3420Освещение салона микроавтобуса - Предупреждение об опасности
3610Аудиосистема - Диагностический разъем - Сирена сигнализации - Программируемые дополнительные элементы управления обогревом - Элементы управления кондиционером - Тахограф - Аккумулятор
377.5Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов
3820Центральный замок
425Блок управления и датчик ABS - Датчик ASR - Датчик ESP - Выключатель стоп-сигналов
4320Мотор стеклоочистителя
4720Электродвигатель стеклоподъемника водителя
4820Пассажирский электродвигатель стеклоподъемника
495Аудиосистема — элементы управления на приборной панели
507.5Блок подушек безопасности и преднатяжителей
515Тахограф — Круиз-контроль — Управление кондиционером — Фонари заднего хода — датчик воды в дизельном топливе
537.5Приборная доска
89-Не используется
907.5Левая фара дальнего света
917.5Правая фара дальнего света
927.5Левая противотуманная фара
937.5Правая противотуманная фара

Блок предохранителей в стойке двери

Блок предохранителей в стойке двери

Назначение предохранителей в блоке предохранителей стойки двери (2011 г.)
А (ампер)Распределение
54-Не используется
5515Сиденья с подогревом
5615Розетка 12 В
5710Программируемый дополнительный нагрев
5815Защита от запотевания: левое заднее стекло
5915Защита от запотевания: правое заднее стекло
60-Не используется
61-Не используется
62-Не используется
6310Программируемый выключатель дополнительного нагрева
64-Не используется
6530Программируемый дополнительный вентилятор отопления

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2011 г.)
А (ампер)Распределение
140Подача насоса АБС
250Блок предпускового подогревателя дизельного топлива
330Замок зажигания
430Насос омывателя фар
840Блок вентилятора кабины
915Задняя розетка 12 В
1015Horn
1415Передняя розетка 12 В
1510Зажигалка
2030Насос стеклоомывателя
2115Подача топливного насоса
2415Дополнительная панель для скорой помощи - Зеркала
3015Удаление тумана

2012

Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2012 г.)
А (ампер)Распределение
127.5Правая фара ближнего света
137.5Левая фара ближнего света
315Питание реле
327.5Лампа на крыше
3320Датчик батареи
3420Освещение салона микроавтобуса - Предупреждение об опасности
3610Радио - Диагностический разъем - Сирена сигнализации - Программируемый дополнительный обогрев - Управление кондиционером - Тахограф - Аккумулятор
377.5Стоп-сигнал — Третий стоп-сигнал — Панель приборов
3820Управление центральным замком
425Блок управления и датчик ABS - Датчик ASR - Датчик ESP - Выключатель стоп-сигналов
4320Мотор стеклоочистителя
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель стеклоподъемника пассажира
495Аудиооборудование — элементы управления на приборной панели
507.5Блок подушек безопасности и преднатяжителей
515Тахограф — Круиз-контроль — Управление кондиционером — Фонари заднего хода — Датчик наличия воды в дизельном топливе
537.5Приборная доска
89-Не используется
907.5Левая фара дальнего света
917.5Правая фара дальнего света
927.5Левая противотуманная фара
937.5Правая противотуманная фара

Блок предохранителей в стойке двери

Блок предохранителей в стойке двери

Назначение предохранителей в блоке предохранителей стойки двери (2012 г.)
А (ампер)Распределение
54-Не используется
5515Сиденья с подогревом
5615Розетка 12 В
5710Программируемый дополнительный нагрев
5815Защита от запотевания: левое заднее стекло
5915Защита от запотевания: правое заднее стекло
60-Не используется
61-Не используется
62-Не используется
6310Программируемый выключатель дополнительного нагрева
64-Не используется
6530Программируемый дополнительный вентилятор отопления

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2012 г.)
А (ампер)Распределение
140Подача насоса АБС
250Блок предпускового подогревателя дизельного топлива
330Замок зажигания
430Насос омывателя фар
840Блок вентилятора кабины
915Задняя розетка 12 В
1015Horn
1415Передняя розетка 12 В
1510Зажигалка
2030Насос стеклоомывателя
2115Подача топливного насоса
2415Дополнительная панель для скорой помощи - Зеркала
3015Удаление тумана

2013, 2014

Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2013, 2014)
А (ампер)Распределение
127.5Правая фара ближнего света
137.5Левая фара ближнего света
317.5Питание реле
3210Освещение кабины
3315Задняя розетка 12 В
34-Не используется
357.5Фонарь заднего хода - Датчик воды в дизельном топливе
3615Управление центральным замком - Аккумулятор
377.5Стоп-сигнал — Третий стоп-сигнал — Панель приборов
3810Питание реле
3910Радио - Диагностический разъем - Сирена сигнализации - Программируемый дополнительный обогрев - Управление кондиционером - Тахограф - Аккумулятор
4015Обдув: заднее стекло (слева), зеркало двери со стороны водителя
4115Обдув: заднего стекла (справа), бокового зеркала заднего вида со стороны пассажира
427.5Блок управления и датчик ABS - Датчик ASR - Датчик ESP - Выключатель стоп-сигналов
4330Мотор стеклоочистителя
4420Прикуриватель - розетка 12 В
457.5Управление дверью
46-Не используется
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель стеклоподъемника пассажира
497.5Аудиооборудование — Органы управления на панели приборов — Электростеклоподъемник со стороны водителя
507.5Блок подушек безопасности и преднатяжителей
517.5Тахограф - Круиз-контроль - Управление кондиционером
527.5Дополнительный источник питания реле
537.5Панель приборов — задний противотуманный фонарь

Блок предохранителей в стойке двери

Блок предохранителей в стойке двери

Назначение предохранителей в блоке предохранителей стойки двери (2013, 2014)
А (ампер)Распределение
54-Не используется
5515Сиденья с подогревом
5615Розетка 12 В для заднего пассажира
5710Программируемый дополнительный нагрев
5810Боковые габаритные огни
597.5Пневматическая подвеска
60-Не используется
61-Не используется
62-Не используется
6310Программируемый выключатель дополнительного нагрева
64-Не используется
6530Вентилятор для программируемого дополнительного обогрева

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2013, 2014)
А (ампер)Распределение
140Подача насоса АБС
250Блок подогрева дизельного топлива
330Замок зажигания
420Дополнительный программируемый обогрев
520Вентиляция кабины с дополнительным программируемым обогревом
640/60максимальная скорость салонного вентилятора
740/50Минимальная скорость салонного вентилятора
840Вентилятор салона в сборе
920Насос стеклоомывателя
1015Horn
147.5Правый дальний свет
157.5Левый дальний свет
187.5Управление двигателем
197.5Компрессор кондиционера
2030Насос омывателя фар
2115Подача топливного насоса
2330Электроклапаны АБС
3015Противотуманные фары

2015, 2016, 2017, 2018

Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2015-2018 гг.)
А (ампер)Распределение
127.5Правая фара ближнего света
137.5Левая фара ближнего света
315Реле блока управления моторным отсеком — Реле блока управления приборной панелью (замок зажигания +)
327.5Освещение кабины (аккумулятор +)
337.5Датчик проверки аккумулятора в версии Stop & Start (аккумулятор +)
347.5Освещение салона микроавтобуса - Аварийная сигнализация
3610Аудиосистема - Органы управления кондиционером - Сигнализация - Тахограф - Блок управления отключением аккумулятора - Программатор дополнительного обогрева (аккумулятор +)
377.5Выключатель стоп-сигнала — Третий стоп-сигнал Панель приборов (зажигание +)
3820Центральный замок (аккумулятор +)
425Блок управления и датчик ABS — датчик ASR — датчик DSC — выключатель стоп-сигнала
4320Электродвигатель стеклоочистителя (замок зажигания +)
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель стеклоподъемника пассажира
495Блок управления парковочными датчиками - Аудиосистема - Органы управления на рулевом колесе - Центральная и боковая панели переключателей - Панель вспомогательных переключателей - Блок управления отключением аккумуляторной батареи (замок зажигания +)
507.5Блок управления подушками безопасности и преднатяжителями
515Тахограф — Блок управления усилителем руля — Кондиционер — Фонари заднего хода — Датчик наличия воды в дизельном топливе — Датчик расхода воздуха (замок зажигания +)
537.5Панель приборов (аккумулятор +)
89-Не используется
907.5Левый дальний свет
917.5Правый дальний свет
927.5Левая передняя противотуманная фара
937.5Правая передняя противотуманная фара

Блок предохранителей в стойке двери

Блок предохранителей в стойке двери

Назначение предохранителей в блоке предохранителей стойки двери (2015-2018 гг.)
А (ампер)Распределение
54-Не используется
5515Сиденья с подогревом
5615Розетка 12 В для заднего пассажира
5710Дополнительный обогрев под сиденьем
5815Обогрев заднего стекла, левый
5915Обогрев заднего правого стекла
60-Не используется
61-Не используется
62-Не используется
6310Дополнительное управление задним пассажиром
64-Не используется
6530Дополнительный вентилятор обогрева заднего пассажира

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2015-2018 гг.)
А (ампер)Распределение
140Подача насоса АБС
250Блок подогрева дизельного топлива
330Замок зажигания - Стартер
440Подогреватель топлива
520/50Вентиляция кабины с дополнительным программируемым обогревом (батарея+)
640/60Максимальная скорость салонного вентилятора (аккумулятор +)
740/50/60Минимальная скорость салонного вентилятора (аккумулятор +)
840Вентилятор салона в сборе (замок зажигания +)
915Задняя розетка 12 В (аккумулятор +)
1015Horn
11-Не используется
1415Передняя розетка 12 В (аккумулятор +)
1515Прикуриватель (аккумулятор +)
16-Не используется
17-Не используется
187.5Блок управления двигателем (аккумулятор +)
197.5Компрессор кондиционера
2030Насос омывателя стекол/фар
2115Подача топливного насоса
22-Не используется
2330Электроклапаны АБС
247.5Вспомогательная панель переключателей — управление наружными зеркалами и их складывание (замок зажигания +)
3015Обогрев дверного зеркала

Дополнительная информация: Peugeot Boxer (2006-2018)

Когда есть потребность в коммерческом автомобиле с максимальным пространством и оптимальной грузоподъемностью, второе поколение Boxer является подходящим выбором. Это дало тяжелые времена своим конкурентам в сегменте больших фургонов. Обладая оптимальной грузоподъемностью и топливной экономичностью, он идеально подходит для коммерческих целей.

Это Peugeot Boxer второго поколения, созданный на базе Fiat Ducato и Citroen Relay. Он был выпущен в 2006 году и помогает водителю и пассажиру достичь максимального комфорта. С годами модернизированная и улучшенная эргономика при должном опыте вождения делает его весьма полезным. В секторе больших фургонов появился эффективный автомобиль со всеми коммерческими функциями.

Peugeot Boxer: второе поколение

Этот фургон обладает всеми характеристиками экономичного фургона, такими как большой грузовой отсек, высокоэффективные двигатели Евро-6 и многочисленные модификации. Вишенкой на торте стал анонс его электрической версии на CV Show 2019. Экологичный подход Peugeot к окружающей среде достоин похвалы, он также помогает увеличить экономию топлива и полезную нагрузку. Различные варианты этого фургона делают его большим хитом, поскольку он также выпускается в оконной и панельной версиях. Имея три длины колесной базы, четыре длины кузова и три высоты, их можно использовать для любых коммерческих целей. Он имеет два уровня отделки салона: стандартный и профессиональный.

Модели высокого класса оснащены усиленной подвеской и улучшенным распределением осей, что помогает увеличить грузоподъемность. Это фургон, который имеет оптимально высокую стоимость благодаря своей грузоподъемности. Это один из лучших фургонов в категории 3,5 тонны. Благодаря значительной экономии топлива и впечатляющей грузоподъемности он может быть выгодным предложением для коммерческих целей. Однако, если вы сравниваете его с моделями фургонов высокого класса Ford, VW или Merc, то он немного утомительный в управлении и шумный.
