Предохранители и реле Peugeot Expert (1996-2006)

Схемы относятся к указанным годам и вариантам Peugeot Expert (1996-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.

Схема предохранителей Peugeot Expert 1996-2006 гг.

Предохранители прикуривателя (розетки) в Peugeot Expert являются предохранители F16/F16a и F22 (2001-2003 гг.) или № 23 (2004-2006 гг.) в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Блок предохранителей на приборной панели

Автомобили с левым рулем
Блок предохранителей на приборной панели

Автомобили с правым рулем
Блок предохранителей на приборной панели

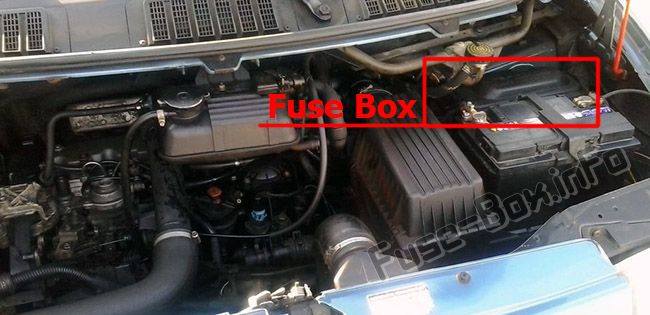

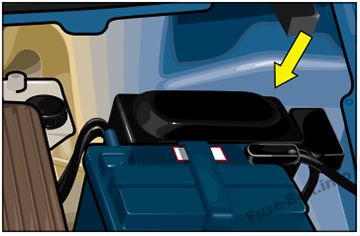

Моторного отсека

Схемы блока предохранителей

2001, 2002, 2003

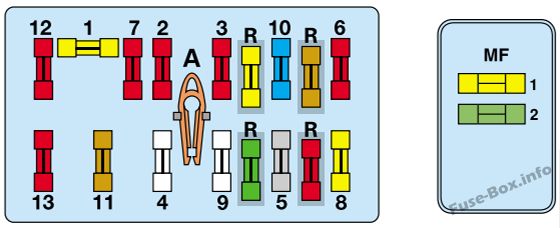

Моторный отсек (без АБС)

Назначение предохранителей в блоке предохранителей моторного отсека без АБС (2001, 2003)

№	Рейтинг	Функции
F1	20 A	Топливный насос
F2	10 A	Правый ближний свет
F3	10 A	Левый ближний свет
F4	25 A	Омыватель фар
F5	ШУНТ	Неиспользованный
F6	10 A	Иммобилайзер
F7	10 A	Датчик каталитического нейтрализатора
F8	20 A	Трейлер
F9	25 A	Охлаждающий вентилятор в сборе 1 — 120 Вт
F9	30 A	Охлаждающий вентилятор в сборе 1 — 180 Вт
F10	15 A	Неиспользованный
F11	5 A	Неиспользованный
F12	10 A	Левый дальний свет
F13	10 A	Правый дальний свет

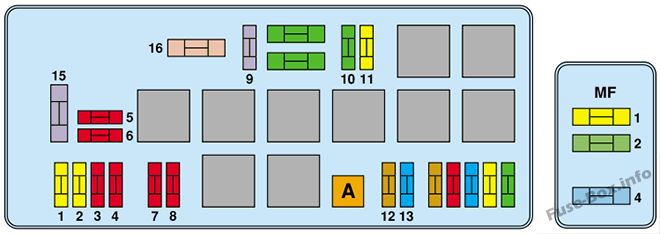

Моторный отсек (с АБС)

Назначение предохранителей в блоке предохранителей моторного отсека с АБС (2001, 2003)

№	Рейтинг	Функции
F1	20 A	Трейлер
F2	15 — 20 А	Топливный насос
F3	10 A	Левый ближний свет
F4	10 A	Правый ближний свет
F5	10 A	Диагностический разъем
F6	10 A	Электронный впрыск - Иммобилайзер
F7	10 A	Левый дальний свет
F8	10 A	Правый дальний свет
F9	25 40 А	Охлаждение двигателя
F10	30 A	Насос омывателя фар
F11	20 A	Дополнительный обогрев
F12	5 A	Таймер омывания фар
F13	15 A	Датчик каталитического нейтрализатора — нагнетатель воздуха
F15	40 A	Воздуходувка - Кондиционер
F16	30 50 А	Охлаждение двигателя
MF1	20 A	Реле впрыска
MF2	30 A	Реле впрыска
MF4	60 A	ЭБУ АБС

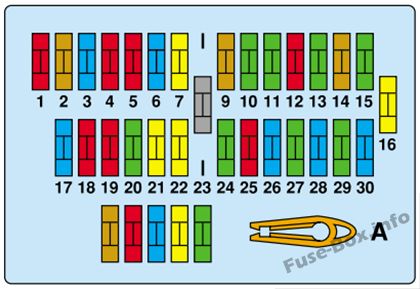

Пассажирский салон

Назначение предохранителей в панели приборов (2001, 2003)

№	Рейтинг	Функции
F1	10 A	Аудиосистема (поставка)
F2	5 A	Зажигание + положение - Датчик скорости - PCPU - Контрольные лампы панели приборов
F3	15 A	Стоп-сигнал - Круиз-контроль
F4	10 A	Задний правый фонарь задней двери - Передний левый габаритный фонарь - Регулировка фар
F5	10 A	Кондиционер - Электрические передние стеклоподъемники - Вентилятор - Прессостат
F6	15 A	Обогрев заднего стекла и подогрев сидений
F7	20 A	Horn
F8	ШУНТ	—
F9	5 A	Омыватель фар — Передний правый габаритный фонарь — Освещение номерного знака — Задний левый фонарь
F10	30 A	Неиспользованный
F11	30 A	Неиспользованный
F12	10 A	Блок управления ABS — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач
F13	30 A	Неиспользованный
F14	5 A	PCPU
F15	30 A	PCPU (центральный замок - плафоны)
F16	20 A	Прикуриватель - Постоянный + положение
F16A	20 A	Прикуриватель - Аксессуары + позиция
F17	15 A	Блок управления температурой охлаждающей жидкости — Вентилятор охлаждения в сборе
F18	10 A	Противотуманная фара
F19	10 A	Подсветка приборной панели - Аудиосистема - Габаритные огни
F20	30 A	Кондиционер - Воздуходувка
F21	20 A	Сиденья с подогревом
F22	20 A	Аксессуары + позиция - Не используется
F23	ШУНТ	Ф14 - Ф15 - Ф25 - Ф27
F24	30 A	Омыватель ветрового стекла - Стеклоочиститель
F25	10 A	Кондиционер - Лампа в салоне - Память радио - Цифровые часы
F26	15 A	Аварийная сигнализация
F27	30 A	Обогрев заднего стекла
F28	15 A	Электрические стеклоподъемники — контрольная лампа зарядки
F29	30 A	Электрическое окно
F30	15 A	Освещение салона - Указатели поворота - Часы - Зеркало заднего вида с электроприводом

2004

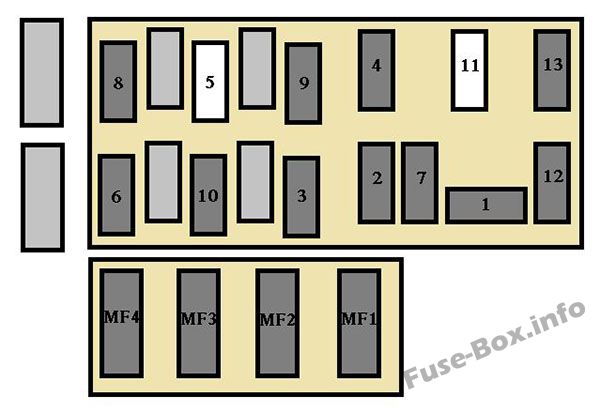

Моторного отсека

Назначение предохранителей в моторном отсеке (2004 г.)

N°	Рейтинг	Функции
1	20 A	Топливный насос.
2	10 A	Правая фара ближнего света.
3	10 A	Левая фара ближнего света.
4	-	Не используется.
5	-	Шунт.
6	10 A	Иммобилайзер двигателя.
7	10 A	Датчик каталитического нейтрализатора.
8	20 A	Буксирный брус.
9	25 A	Блок вентилятора 1-120 Вт.
9	30 A	Блок вентилятора 1-180 Вт.
10	15 A	Противотуманные фары.
11	-	Не используется.
12	10 A	Левый дальний свет.
13	10 A	Правый дальний свет.
MF1	70 A	Реле работы двигателя.
MF2	70 A	Блок управления ABS - Замок зажигания.
MF3	30 A	Вентилятор - Кондиционер.
MF4	30 A	Сборка вентилятора.

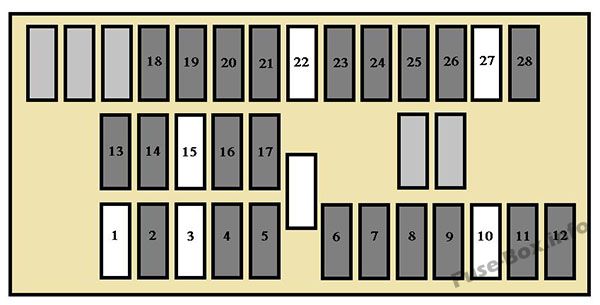

Приборная доска

Назначение предохранителей в приборной панели (2004 г.)

N°	Рейтинг	Функции
1	-	Не используется.
2	10 A	Диагностический разъем - Блок управления АБС - Фонари заднего хода - Обогрев зеркал.
3	-	Не используется.
4	5 A	Приборная панель - Зуммер превышения скорости - Датчик скорости - Детектор наличия воды в дизельном фильтре.
5	15 A	Круиз-контроль - Выключатель тормоза - Выключатель сцепления - Стоп-сигналы.
6	5 A	Плафон освещения - Приборная панель - Аудиоаппаратура.
7	30 A	Обогрев заднего стекла.
8	30 A	Блок защиты салона.
9	5 A	Блок защиты салона.
10	-	Не используется.
11	5 A	Реле блока вентиляторов - Реле компрессора.
12	10 A	Электрические стеклоподъемники - Реле вентилятора - Выключатель обогрева заднего стекла - Кондиционер - Прессостат.
13	15 A	Сигнальные огни.
14	30 A	Электрические окна.
15	-	Не используется.
16	-	Не используется.
17	20 A	Рог.
18	10 A	Задний противотуманный фонарь.
19	5 A	Круиз-контроль — Подсветка зуммера — Освещение приборной панели — Аудиооборудование — Выключатель обогрева заднего стекла — Выключатель аварийной сигнализации — Панель управления кондиционером.
20	5 A	Переключатель регулировки высоты фар — Передние левые и передние правые габаритные огни.
21	5 A	Задний левый и задний правый габаритные огни - Освещение номерного знака.
22	-	Не используется.
23	20 A	Более легкий.
24	10 A	Аудио оборудование.
25	10 A	Свет на зуммер - Электрические зеркала - Указатели поворота.
26	30 A	Таймер стеклоочистителей - Стеклоочистители - Насос омывателя.
27	-	Не используется.
28	5 A	Щиток приборов - Реле стеклоподъемников.

2005, 2006

Моторного отсека

Назначение предохранителей в моторном отсеке (2005, 2006)

N°	Рейтинг	Функции
1	20 A	Топливный насос.
2	10 A	Правая фара ближнего света.
3	10 A	Левая фара ближнего света.
4	25 A	Омыватель фар.
5	-	Шунт.
6	10 A	Иммобилайзер двигателя.
7	10 A	Датчик каталитического нейтрализатора.
8	20 A	Фаркоп.
9	25 A	Блок вентилятора 1-120 Вт.
9	30 A	Блок вентилятора 1-180 Вт.
10	15 A	Противотуманные фары.
11	-	Не используется.
12	10 A	Левый дальний свет.
13	10 A	Правый дальний свет.
MF1	70 A	Реле работы двигателя.
MF2	70 A	Блок управления ABS - Замок зажигания.
MF3	30 A	Вентилятор - Кондиционер.
MF4	30 A	Сборка вентилятора.

Приборная доска

Назначение предохранителей в приборной панели (2005, 2006)

N°	Рейтинг	Функции
1	-	Не используется.
2	10 A	Диагностический разъем - Блок управления АБС - Фонари заднего хода - Обогрев зеркал.
3	-	Не используется.
4	5 A	Приборная панель - Зуммер превышения скорости - Датчик скорости - Детектор наличия воды в дизельном фильтре.
5	15 A	Круиз-контроль - Выключатель тормоза - Выключатель сцепления - Автоматическая коробка передач - Стоп-сигналы.
6	5 A	Плафон освещения - Приборная панель - Аудиоаппаратура.
7	30 A	Обогрев заднего стекла.
8	30 A	Блок защиты салона.
9	5 A	Блок защиты салона.
10	-	Не используется.
11	5 A	Реле блока вентиляторов - Реле компрессора.
12	10 A	Электрические стеклоподъемники — Реле вентилятора — Реле обогрева сидений — Выключатель обогрева заднего стекла — Кондиционер — Прессостат.
13	15 A	Сигнальные огни.
14	30 A	Электрические окна.
15	-	Не используется.
16	20 A	Сиденья с подогревом.
17	20 A	Рог.
18	10 A	Задний противотуманный фонарь.
19	5 A	Круиз-контроль - Подсветка зуммера - Выключатель обогрева сидений - Подсветка приборной панели - Аудиоаппаратура - Выключатель обогрева заднего стекла - Рычаг автоматической коробки передач - Выключатель аварийной сигнализации - Панель управления кондиционером.
20	5 A	Переключатель регулировки высоты фар — Передние левые и передние правые габаритные огни.
21	5 A	Задний левый и задний правый габаритные огни - Таймер омывателя фар - Подсветка номерного знака.
22	-	Не используется.
23	20 A	Более легкий.
24	10 A	Аудио оборудование.
25	10 A	Свет на зуммер - Зуммер автоматической коробки передач - Электрические зеркала - Указатели поворота.
26	30 A	Таймер стеклоочистителей - Стеклоочистители - Насос омывателя.
27	-	Не используется.
28	5 A	Щиток приборов - Реле стеклоподъемников.
