Предохранители и реле Peugeot Expert VU (2007-2015)
Схемы относятся к указанным годам и вариантам Peugeot Expert VU (2007-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Схема предохранителей Peugeot Expert VU 2007-2015
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Три блока предохранителей расположены:

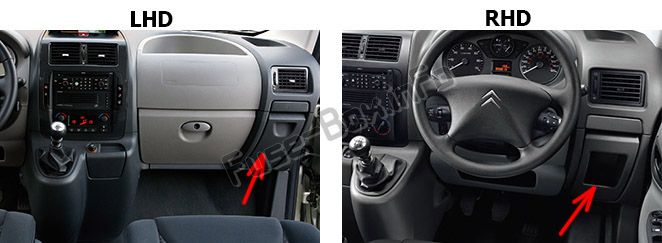

На лицевой панели с правой стороны (за вещевым отсеком, выдвижной).
Наклоните отсек для хранения, затем сильно потяните его, чтобы получить доступ к предохранителям.

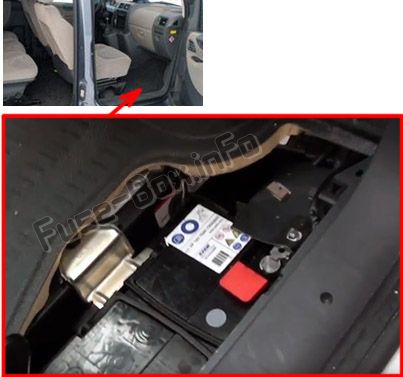

В салоне (батарейный отсек).
Откройте крышку аккумуляторного отсека, снимите красную клемму аккумулятора (+).

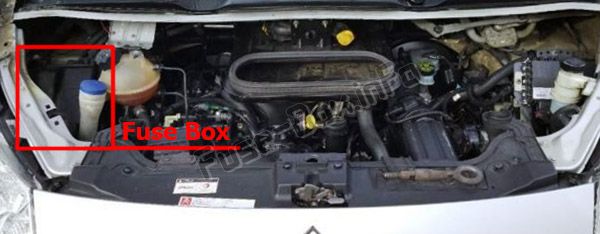

Под капотом.
Открыв капот, сдвиньте опору стеклоомывателя, чтобы облегчить доступ; отсоедините и наклоните коробку, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Схемы блока предохранителей

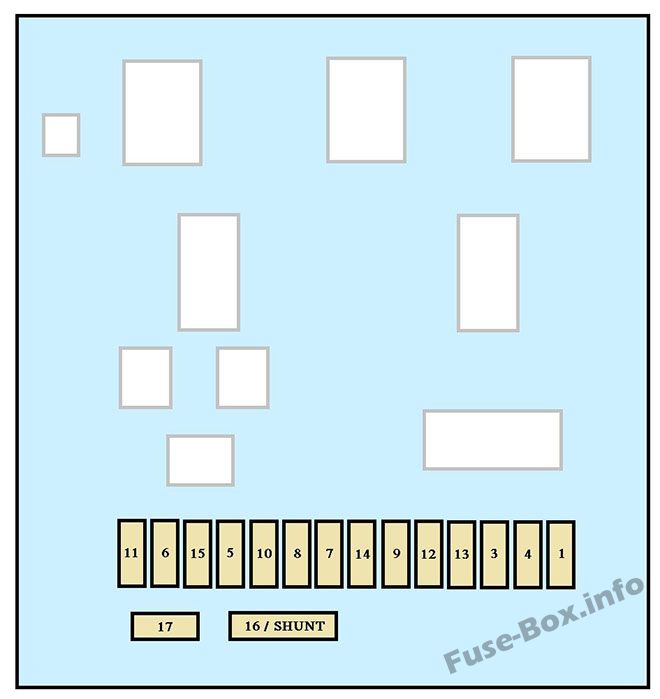

Блок предохранителей на приборной панели
| № | А (ампер) | Распределение |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | - | Free |
| 3 | 5 | Блок управления подушками безопасности |
| 4 | 10 | Датчик угла поворота рулевого колеса, Диагностический разъем, Датчик ESP, Ручная вентиляция, Выключатель сцепления, Высота светового пучка фар, Насос сажевого фильтра |
| 5 | 30 | Электрические зеркала, Электродвигатель пассажирского стеклоподъемника |
| 6 | 30 | Поставка передних электростеклоподъемников |
| 7 | 5 | Подсветка салона и лампа в перчаточном ящике |
| 8 | 20 | Многофункциональный экран, сирена противоугонной сигнализации, аудиооборудование, чейнджер компакт-дисков, аудио/телефон, блок предохранителей прицепа (аксессуар), преобразователь кузова/автомобиля (кабина с платформой) |
| 9 | 10 | Розетка для аксессуаров в багажном отделении |
| 10 | 30 | Задний корректор дорожного просвета, Переключение рулевого колеса, Панель приборов |
| 11 | 15 | Диагностический разъем, Замок зажигания |
| 12 | 15 | Комплект громкой связи, блок управления подушками безопасности, блок управления парктроником |
| 13 | 5 | Блок предохранителей двигателя, Блок предохранителей прицепа |
| 14 | 15 | Датчик дождя, Цифровой кондиционер, Панель приборов |
| 15 | 30 | Блокировка/разблокировка/блокировка |
| 16 | - | Free |
| 17 | 40 | Обогрев заднего стекла, Обогрев зеркал |
| 17 | 10 | только зеркала с подогревом |
Предохранители салона
| № | Амперы | Распределение |
|---|---|---|
| 1 | 30 | Сиденья с подогревом |
| 2 | 20 /- | Состояние заряда батареи единица измерения/свободно |
| 3 | 40/50 | Блок предохранителей прицепа (аксессуар) / Блок кузовной сборки / модификатора транспортного средства (кабина с платформой) |
| 4 | - | Free |
| 36 | 15 | Распашные дверные замки |
| 37 | 10 | Распашные дверные замки |
| 38 | 20 | Задний стеклоочиститель распашной двери |
| 39 | - | Free |
| 40 | 5 | Складывающиеся зеркала заднего вида |
Предохранители для буксировки/фаркопа/кузовостроения/кабин с платформой
| № | Амперы | Распределение |
|---|---|---|
| 1 | 15 | Free |
| 2 | 15 | Реле зажигания и дополнительный генератор |
| 3 | 15 | Питание прицепа 12В |
| 4 | 15 | Постоянная поставка автомобильных преобразователей |
| 5 | 10 | Аварийная сигнализация |

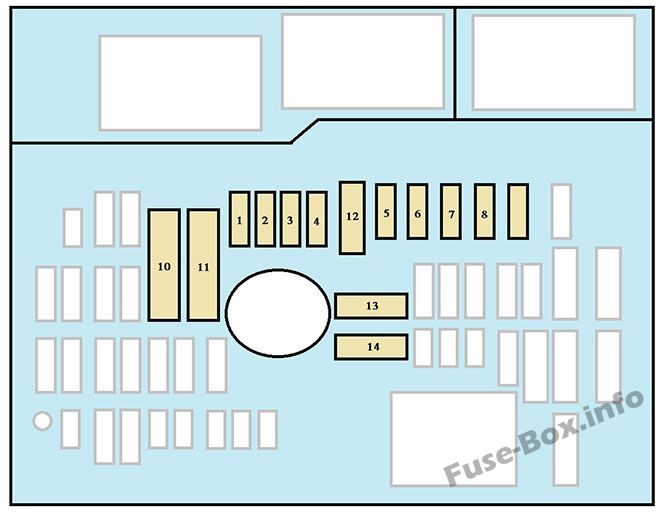

Моторного отсека
| № | Амперы | Распределение |
|---|---|---|
| 1 | 20 | Блок управления двигателем, Системы подачи топлива и подачи воздуха, Вентилятор в сборе |
| 2 | 15 | Horn |
| 3 | 10 | Насос омывателя переднего и заднего стекол |
| 4 | 20 | Насос омывателя фар |
| 5 | 15 | Система подачи топлива |
| 6 | 10 | Усилитель руля, Дополнительный переключатель педали тормоза |
| 7 | 10 | Тормозная система (ABS/DSC) |
| 8 | 20 | Управление стартером |
| 9 | 10 | Главный выключатель педали тормоза |
| 10 | 30 | Системы подачи топлива и подачи воздуха, Системы контроля выбросов |
| 11 | 40 | Передняя вентиляция |
| 12 | 30 | Стеклоочистители |
| 13 | 40 | Встроенный системный интерфейс |
| 14 | 30 | Free |
